Как работает двухконтурный котел на отопление. Типы теплообменников

Двухконтурный котел отличается тем, что может греть и воду для отопления, и для водоснабжения. Делать это необходимо отдельно, потому теплообменники нужны особые. Есть они двух видов:

Сдвоенный теплообменник. Состоит из двух отдельных модулей — первичного и пластинчатого. В первичном подогревается теплоноситель из системы отопления, во вторичном — пластинчатом — воды для бытовых нужд. Первичный теплообменник это трубка с оребрением, вторичный — набор пластин. Располагаются они в разных частях котла — вверху первичный, пластинчатый внизу, но связаны между собой потому читаются, единой деталью.
Битермический теплообменник. Он представляет собой две металлические трубки разных диаметров, вставленные одна в другую. Во внутренней трубке подогревается вода для ГВС, в наружной — для системы отопления.

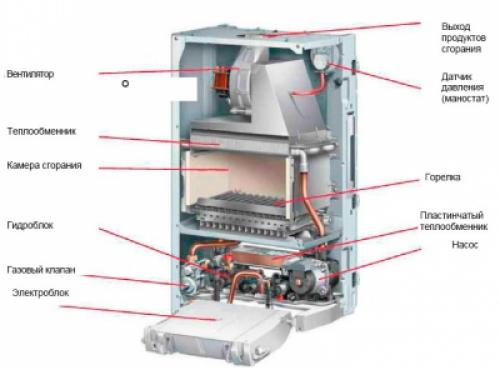

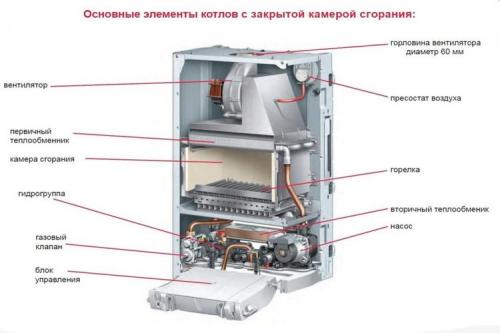

Строение двухконтурного газового котла

Более надежной является система со сдвоенным теплообменником. Так как отопление — система замкнутая и теплоноситель циркулирует по кругу, накипи образуется немного. При подогрева воды для ГВС ситуация обратная — нагревается проточная вода, а значит — накипи много. Эта часть теплообменника периодически требует ремонта или замены. Если в сдвоенном теплообменнике есть возможность заменить только ту часть, которая греет воду для бытовых нужд, то в битермическом разделение не предусмотрено, приходится менять устройство целиком, а это намного дороже. Есть и еще один момент: двухконтурный газовый котел со сдвоенным теплообменником при этом нормально работает на отопление, с битермическим ситуация другая — он не работает совсем.

Правильная работа газового котла. Факторы, влияющие на работу котла

Они таковы:

Конструкция. У техники может быть 1 или 2 контура. Она может монтироваться на стену или на пол.
Нормативный и действительный КПД.
Грамотное обустройство отопления. Мощь техники сопоставима с площадью, которую нужно обогреть.
Технические кондиции котла.
Качество газа.

Все эти пункты нужно оптимизировать, чтобы аппарат выдавал лучший КПД,

Вопрос по конструкции.

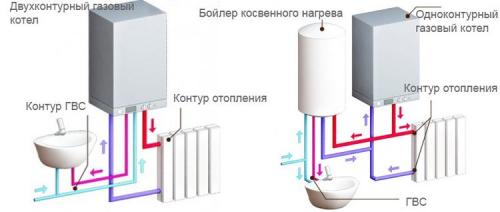

У аппарата может быть 1 или 2 контура. Первый вариант дополняется бойлером косвенного нагревания. Во втором уже есть всё необходимое. И ключевой режим в нём – обеспечение горячей водой. Когда вода подаётся, отопление завершается.

У моделей, монтируемых на стену, мощь скромнее, чем у тех, что ставятся на пол. И они могут обогревать максимум 300 кв.м. Если ваша жилая площадь больше, потребуется аппарат напольного размещения.

П.2 факторы КПД.

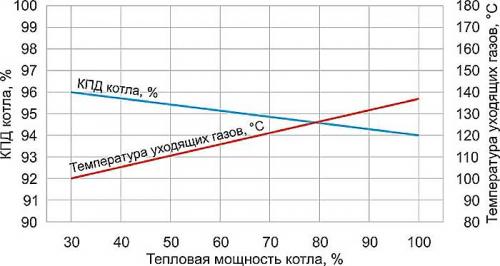

В документе к каждому котлу отражён нормативный параметр: 92-95%. У конденсационных модификаций – примерно 108%. Но действительный параметр, как правило, ниже на 9-10%. Ещё больше он снижается из-за тепловых потерь. Их список:

Физический недожог. Причина — лишний воздух в аппарате, когда сжигается газ, и температура выходящих газов. Чем они больше, тем скромнее КПД котла.
Химический недожог. Здесь важен объём окиси CO2, возникающий при сжигании углерода. Тепло теряется через стенки аппарата.

Методы повышение действительного КПД котла:

Устранение сажи с трубопровода.
Ликвидация накипи с водного контура.
Ограничить тягу на дымоходе.
Настраивать позицию дверки поддувала, чтобы тепловой носитель приобретал максимальную температуру.
Устранение копоти на отсеке сгорания.
Установка коаксиального дымохода.

П.3 Вопросы по отоплению. Как уже замечено, мощность аппарата обязательно соотносится с площадью обогрева. Нужен грамотный расчёт. Учитываются специфики сооружения и потенциальные потери тепла. Расчёт лучше доверить профессионалу.

Если дом построен по строительным нормативам, работает формула 100 Вт на 1 кв.м. Получается такая таблица:

Приобретать лучше котлы зарубежного производства. Также в продвинутых версиях много полезных опций, помогающих достичь оптимального режима. Так или иначе, оптимальная мощь аппарата находится в спектре 70-75% от наивысшего значения.

Технические кондиции. Для продления срока службы аппарата своевременно удаляйте с внутренних деталей сажу и накипь.

Оптимальный режим работы газового котла для экономии газа достигается при устранении тактования. То есть, нужно поставить подачу газа в наименьшее значение. В этом поможет прилагаемая инструкция.

Есть аспект, на который нельзя воздействовать – это качество газа.

Двухконтурный газовый котел, как пользоваться. Как устроен прибор, обслуживающий два контура

Данный генератор тепла, если сравнивать с одноконтурной версией, оборудован двумя теплообменниками. Согласно установленной технической терминологии, они называются первичным и вторичным. Один располагается в самой зоне горения огня. С его помощью осуществляется нагрев жидкости для системы. Второй отвечает за функционирование ГВС. И это только основа.

Агрегат состоит из многочисленных взаимосвязанных узлов, выполняющих разнообразные действия. Разбирать его досконально нет необходимости. Достаточно понимать, что лишь слаженное взаимодействие может гарантировать продолжительное и беспроблемное пользование, и знать о наиболее важных элементах.

Чтобы понять, что это такое двухконтурный газовый котел, следует в подробностях разобрать строение его основных составных частей.

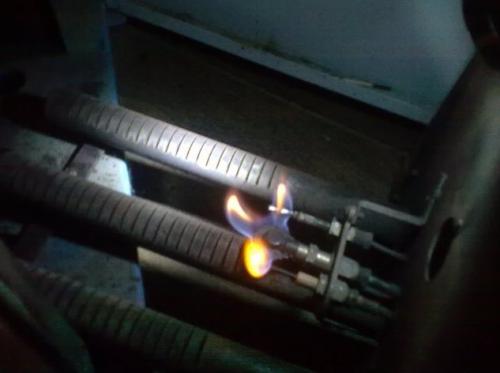

Виды горелок

Эти приборы осуществляют подогрев воды и генерируют тепло для обогрева. При сжигании горючего вырабатывается энергия. Устройство находится в отделении, куда нагнетаются газ и воздух, обеспечивающие процесс горения.

Классификация по рабочим режимам:

Одноуровневая. Агрегаты, оснащенные такими приспособлениями, способны работать только в двух положениях: «пуск» и «стоп». Они не отличаются экономичностью и быстро выходят из строя, но пользуются популярностью за счет простоты конструкции и невысокой стоимости.
Двухуровневая. Генераторы, оборудованные элементами такого типа, могут функционировать как на полной, так и на половинной мощности. Эта особенность выступает ощутимым преимуществом, так как отпадает надобность использовать прибор во всю силу в летний период.
Модулируемая. Умная система котлов позволяет настраивать и регулировать интенсивность. Для этих агрегатов характерна экономичность и весьма продолжительный срок действия.

Горелки бывают открытыми или закрытыми. В первом варианте кислород поступает из помещения, в котором установлен отопительный аппарат. Чтобы исключить попадание отходов горения в жилую зону, задействуется дымоход, обеспечивающий вытяжку.

Атмосферные генераторы тепла оборудованы металлическим патрубком. Дымовой канал обычно монтируется в вертикальном положении или под наклоном.

Турбированные вариации оснащаются закрытыми камерами. Они считаются очень надежными, но отличаются сложностью в функционале и стоят недешево. Помимо дымоотвода, необходим канал, по которому кислород поступает в камеру. Поэтому агрегаты данного типа оборудуют коаксиальными трубами, так как, им нужно не только выводить дым, но и затягивать воздух.

Во всех моделях присутствуют вентиляторы, защитные системы и автоматика. Для функционирования перечисленных генераторов требуется электричество. Энергозависимость, из-за которой существенно возрастают эксплуатационные расходы, выступает их основным недостатком.

Виды теплообменников

Эти устройства получают тепло и передают его носителю. Первичный расположен над горелкой, имеет форму оребренной изогнутой змеевидной трубки. Под воздействием огня температура жидкости повышается и начинает перемещения к разводке отопления.

Вторичный состоит из пластин и двух пар патрубков. По одной из них протекает вода, другая предназначена для движения теплоносителя по отопительному контуру. Такая система называется сдвоенной.

Кроме этого, существуют генераторы с битермическим механизмом теплообмена, производимые из меди. Это пара труб, располагающихся одна над другой. По наружной перенаправляется носитель, по внутренней – раствор для ГВС. Такие агрегаты сложны в эксплуатации, из-за конфигурации непросто производить их очистку от загрязнений. Соответственно, нужно знать, как правильно пользоваться двухконтурным котлом. Но благодаря мобильности и высокой скорости нагрева, они имеют неплохой спрос.

Автоматика и управляющий блок

Автоматически действующий механизм обеспечивает стабильное и безопасное функционирование. Контролирует температуру воды в системе водоснабжения теплообменника. В аварийных ситуациях препятствует активности отопительного прибора.

Он перестает включаться, если:

понизилось давление газа;
внезапно отсутствует тяга;
произошло перегревание.

ЭБУ координирует устройства защиты и автоматизации процесса. Состоит из нескольких переключателей, микросхем и их комбинаций.

Интеллектуальное управление — отличительная черта современных генераторов с различными эксплуатационными характеристиками.

Как работает двухконтурный газовый котел летом. Двухконтурный газовый котел для отопления частного дома

В отличие от многоэтажек, где доминирует центральное отопление, все частные дома отапливаются самостоятельно. Поэтому для них актуален выбор отопительного прибора.

Жители частного сектора могут сами проводить отопление и выбирать устройство, с помощью которого будет отапливаться их дом. Благодаря насыщенности рынка различной продукцией, можно выбрать любой приемлемый для себя вариант.

В этой статье мы поговорим о достоинствах и недостатках двухконтурного котла. Если в вашем доме проведен газ, то вы сможете установить такой вариант, потому что он работает на газу.

Для начала разберемся в том, что он собой представляет. Этот котел имеет два контура и у каждого есть свое функциональное назначение. Первый греет воду, которая проходит по радиаторам отопления и греет весь дом, а второй предназначен для горячего водоснабжения вашего дома вместо водогрейной колонки или титана.

Двухконтурный котел может иметь два теплообменника, которые, как правило, устанавливаются в настенном варианте. У приборов с одним теплообменником дополнительно установлена труба, по которой подается холодная вода.

Напольные двухконтурные котлы отечественного производства имеют примитивную конструкцию. Если вам нужно будет использовать только один контур, то второй вместе с ним тоже будет подогреваться. То есть, летом вам будет нужна горячая вода, и при ее нагреве вы будете отапливать помещение. Согласитесь, что это лишняя трата топлива и бесполезная работа прибора.

А если зимой вы будете использовать котел только для отопления, у вас всегда будет горячая вода. Это, конечно же, лучше, чем горячие батареи летом, но все так же бесполезно, если вы не нуждаетесь в горячей воде.

Настенные котлы иностранного производства имеют независимые контуры, которые решают проблему напольных двухконтурных устройств. Но если один контур выйдет из строя, то и второй работать не будет. В настоящее время преимущественно используются двухконтурные котлы настенного типа, так как они имеют большую эффективность, чем напольные.

Большой плюс двухконтурных котлов заключается в их малых размерах. Если место у вас в доме ограничено или вам не помешало бы свободное пространство, то смело устанавливайте такой отопительный прибор. Ведь, благодаря объединению двух функций в одном агрегате, отпадает нужда ставить два устройства: для отопления и для нагрева воды.

Двухконтурные котлы достаточно мощны, чтобы подогревать воду и для отопления и для непосредственного использования. Их мощность начинается от 23 киловатт. Но если вам потребуется нагрев воды для бытовых нужд, то контур отопления автоматически отключается.

То есть, на некоторое время вы останетесь без горячих радиаторов. Или воду для использования будете подогревать только в крайних случаях. Можно, конечно же, наладить систему так, чтобы у вас постоянно оставались горячими два контура, для этого вам достаточно не допускать полного остывания одного из них, пока работает другой.

Источник: https://interer-stil.ru-land.com/stati/princip-raboty-dvuhkonturnogo-gazovogo-kotla-specifika-konstrukcii-dvuhkonturnyh-agregatov

Принцип работы газового котла в частном доме. Устройство котла

Исходя из своих функциональных возможностей, котлы бывают двух типов – одноконтурные и двухконтурные. Первые работают только на отопление, поэтому для получения теплой воды потребителю необходимо дополнительно покупать бойлер косвенного нагрева (БКН). Двухконтурные модели могут и обогревать помещение, и готовить воду для нужд ГВС. Горячее водоснабжение в них обеспечивается за счет встроенного емкостного водонагревателя или (что встречается чаще) посредством проточного теплообменника.

В основе конструкции двухконтурного котла лежат следующие узлы и компоненты:

● горелка – отвечает за получение достаточных объемов тепла;

● система розжига – поджигает горелку и контролирует пламя;

● теплообменники – нагревают теплоноситель до заданной температуры;

● циркуляционный насос – создает необходимое давление в системе для беспрерывного движения теплоносителя;

● расширительный бак – предназначен для приема излишков теплоносителя при его расширении во время нагрева;

● дымоотвод – используется для отведения продуктов горения;

● электронный блок и управляющий модуль – обеспечивают стабильную работу оборудования;

● автоматика безопасности – защищает агрегат при перегреве, отсутствии пламени или тяги.

Рассматривая, как работает двухконтурный газовый котел, нужно отметить, что помимо основных узлов, в него встраивают манометр, дифференциальное реле, вентилятор, датчик температуры. В более продвинутых моделях ставятся системы самодиагностики с выведением кодов ошибок на дисплей, установленный на передней поверхности оборудования.

Как работает газовый котел при отключении электричества. Какие элементы котла зависят от электричества?

Остановки электроснабжения домов не только в глубинках, но и в городах происходят достаточно часто. Случаются они по причине аварийных ситуаций, плановых ремонтных и технических работ, поломок на линии. И самое неприятное, что при отключении электричества работа газового котла парализуется, если он энергозависимого типа.Энергонезависимый газовый котел продолжает функционировать в обычном режиме, даже если на линии электропередач произошло отключение. Единственное исключение, если в связке с ним работает насос, и не предусмотрена система гравитационной циркуляции теплоносителя.

Энергонезависимые котлы обладают простейшим, базовым набором функций. Они менее комфортны в эксплуатации, чем их энергозависимые собратья. Зато их работа абсолютно не зависит от поставок энергии в домашнюю электросеть, к тому же они реже выходят из строя

В отопительном контуре с котлом простейшего типа набор основных элементов примерно такой:

система дымоудаления с естественной тягой;
теплообменник;
газовая горелка с форсунками для подачи газа, которая находится в камере сгорания;
блок подачи газа и розжига;
расширительный бак;
механический термодатчик;
управляющий модуль, в который входит система розжига котла (механическая или пьезо), регулировка температурного режима;
группа безопасности (предохранительный клапан, манометр, воздухоотводчик).

Более сложны в устройстве энергозависимые приборы. Но так ли нужно и важно электричество для функционирования газового котла?

В зависимости от модели и марки, помимо того же базового набора элементов, в отдельных случаях, электронного и автоматического типа, в них могут быть предусмотрены такие функции как:

система принудительной вентиляции;
встроенный циркуляционный насос;
электронный модуль управления системой;
запорно-регулирующая арматура на электроприводе;
различные датчики – протока воды, температуры, подачи пламени, давления воды в системы, маностат, аварийные комплексы;
блок пьезорозжига с электроприводом;
автоматические регуляторы температурного режима;
система оповещений и дистанционного управления;
дисплей с выводом текущих показателей работы прибора

Агрегаты такого типа надежнее и намного удобнее в эксплуатации, а кроме того, они экономичны. Автоматике можно задавать режимы включения и выключения, снижая расход топлива, создавать комфортный микроклимат дома, не беспокоиться за безопасность и работоспособность.

Современные котлы напичканы электроникой. При выборе приборе, установите также стабилизатор напряжения для защиты от скачков в сети

Единственный минус, после отключения электричества энергозависимый газовый котел полноценно работать не сможет. Сложно сказать, какие именно функции будут отсутствовать вовсе, это зависит от модели котла. Некоторые агрегаты обладают комбинированной системой управления — механической и электронной.

Точно, что не будет функционировать принудительная вентиляция, автоматическая регулировка подачи пламени на горелку, насос, дисплей, электронный модуль управления, в общем все устройства, работающие на электроприводе и постоянной подаче тока.

Но все ли так страшно?

Твердотопливные котлы

Без сомнения, эти агрегаты (равно как и камины с водяным контуром) можно назвать наименее защищенными от неприятностей, связанных с отключением электричества. Правда, как показывает практика, именно такое оборудование чаще всего применяется в открытых или гравитационных, то есть полностью энергонезависимых системах отопления. Однако подобный метод обогрева не получил широкого распространения из-за ряда серьезных недостатков, среди которых можно выделить большой диаметр труб и полное отсутствие возможности подавать тепло в помещения, расположенные ниже котельной. Ну а при использовании циркуляционных насосов отключение электроэнергии для твердотопливного агрегата смерти подобно. Если, как видно из всего вышесказанного, устройства любого другого типа могут быть остановлены достаточно быстро, дабы предотвратить перегрев жидкости в теплообменнике, то дровяные или пеллетные аналоги не позволяют сделать ничего подобного. Даже перекрыв соответствующую заслонку и прекратив (вернее, ограничив) подачу воздуха в топку, оперативно погасить огонь не получится, а элементарный здравый смысл подсказывает, что заливать пламя водой нельзя. В итоге владельцу агрегата придется как минимум заменить теплообменник, причем специалисты говорят, что предотвратить такой финал практически невозможно.

Как работает старый газовый котел. Для чего нужна газовая автоматика

Котлы старого образца были произведены в соответствии с параметрами газа и особенностями системы отопления, которые были в ходу несколько десятков лет назад. Это, например, модели КЧМ, АОГВ. При этом их прочность дает возможность их эксплуатации еще долгие годы. А вот с автоматикой беда, довольно часто она выходит из строя. В такой ситуации есть три варианта:

продиагностировать уже имеющуюся автоматику и заменить необходимые детали;
оснастить надежный и качественный агрегат современной автоматической системой;

Разница, разумеется, в цене вопроса, усилиях и времени владельца.

Рассмотрим наиболее дешевый вариант – устранение неполадок газовой автоматики на старый котел. Однако для начала разберемся, для чего вообще предусмотрена автоматическая система в теплоносителе.

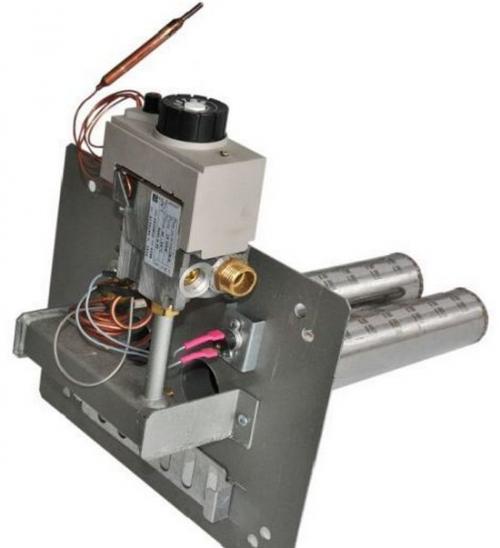

Газовая автоматика позволяет регулировать и поддерживать необходимый уровень температуры теплоносителя, а также служит для автоматического прекращения подачи газа в нештатной ситуации. Установка автоматики на старый газовый котел позволит быть уверенным, что если пламя горелки погаснет, то через короткое время система сработает на то, чтобы прекратить подачу газа без вашего участия.

Внимание! Автоматика, кроме регулирования и поддержания температуры на заданном уровне, обеспечивает безопасность использования отопительного прибора и позволяет экономить на расходе тепла.

Если вы захотите сменить автоматику, то учитывайте, что отечественные изготовители выпускают модели, которые подходят практически на любой старый теплоноситель. Импортную автоматику можно установить не на все. К тому же при установке зарубежной автоматики на газовые котлы старого образца могут работать не все ее функции – не позволят конструктивные особенности котла.

…

На заметку! Выбор автоматики для газовых котлов разнообразен. Наиболее популярной является система от итальянских производителей, например, SIT. Второе место по популярности удерживает американская автоматика (Honeywell). Велик выбор российских (САБК, «Орион») и украинских , «Искра», «Пламя», АПОК-1).

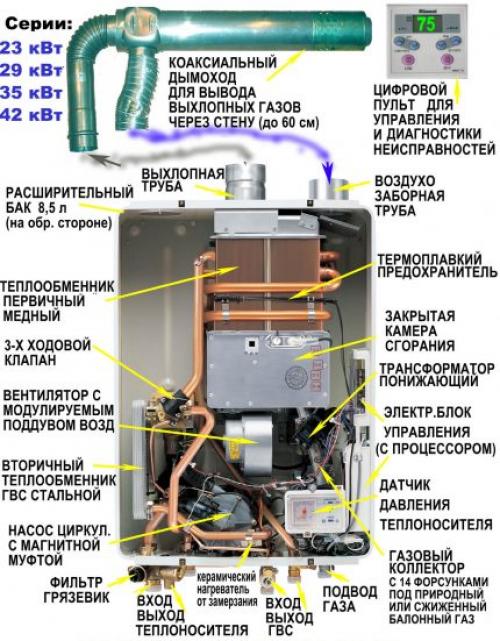

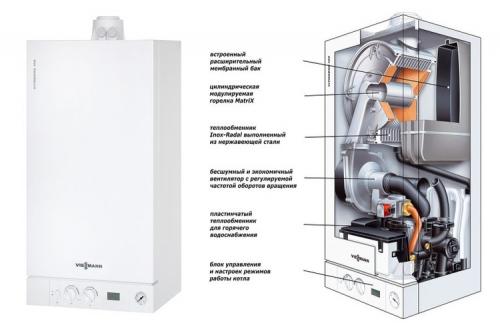

Принцип работы двухконтурного котла. Устройство двухконтурного газового котла

Для того чтобы понять принцип работы газового двухконтурного котла, необходимо разобраться в его устройстве. Он состоит из множества отдельных модулей, которые нагревают теплоноситель в отопительном контуре и выполняют переключение на контур ГВС. Слаженная работа всех составляющих позволяет рассчитывать на беспроблемную эксплуатацию оборудования. Зная устройство двухконтурного котла, можно разобраться и в его принципе действия.

Мы не будем рассматривать устройство двухконтурных котлов с точностью до винтика, так как нам достаточно разобраться в назначении основных узлов. Внутри котла мы найдем:

Устройство моделей с двумя контурами: отопительным и контуром ГВС.

Горелку, располагающуюся в открытой или закрытой камере сгорания – это сердце любого отопительного котла . Она нагревает теплоноситель и генерирует тепло для работы контура ГВС. Для обеспечения точной поддержки заданной температуры она наделяется системой электронной модуляции пламени;
Камеру сгорания – в ней располагается вышеуказанная горелка. Она может быть открытой или закрытой. В закрытой камере сгорания (а точнее, над ней) мы найдем вентилятор, отвечающей за нагнетание воздуха и за удаление продуктов сгорания. Именно он и является источником тихого шума при включении котла;
Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе и при работе контура ГВС. В отличие от вентилятора камеры сгорания, насос не является источником шума и работает максимально бесшумно;
Трехходовой клапан – именно эта штука отвечает за переключение системы в режим генерации горячей воды;
Основной теплообменник – в устройстве двухконтурного настенного газового котла он располагается над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя, используемого в контуре отопления или в контуре ГВС для нагрева воды;
Вторичный теплообменник – именно в нем происходит подготовка горячей воды ;
Автоматику – она контролирует параметры работы техники, проверяет температуру теплоносителя и горячей воды, управляет модуляцией, включает и отключает различные узлы, контролирует наличие пламени, фиксирует ошибки и выполняет прочие полезные функции.

Источник: https://interer-stil.ru-land.com/stati/princip-raboty-dvuhkonturnogo-gazovogo-kotla-specifika-konstrukcii-dvuhkonturnyh-agregatov

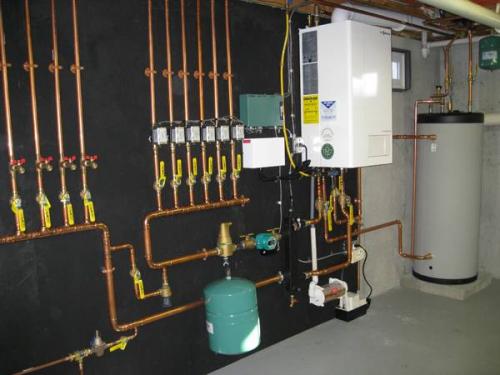

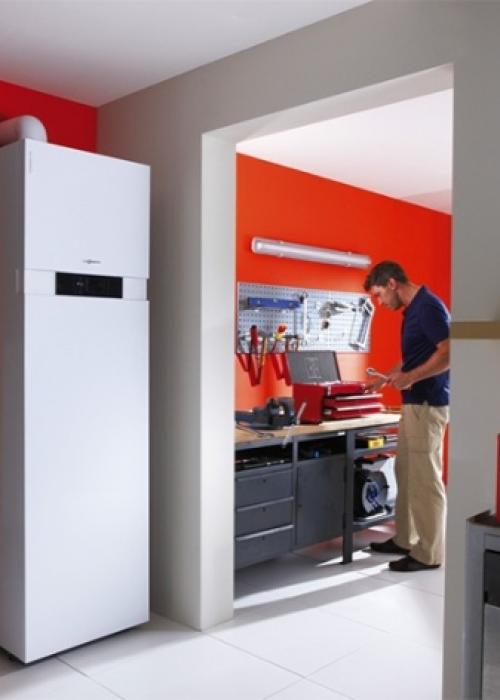

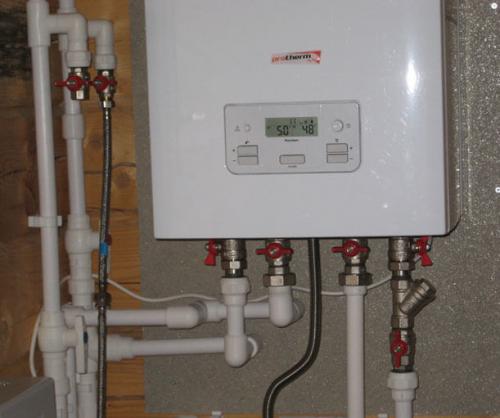

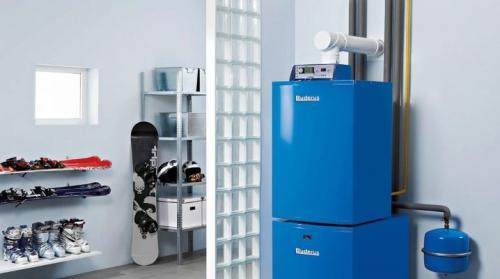

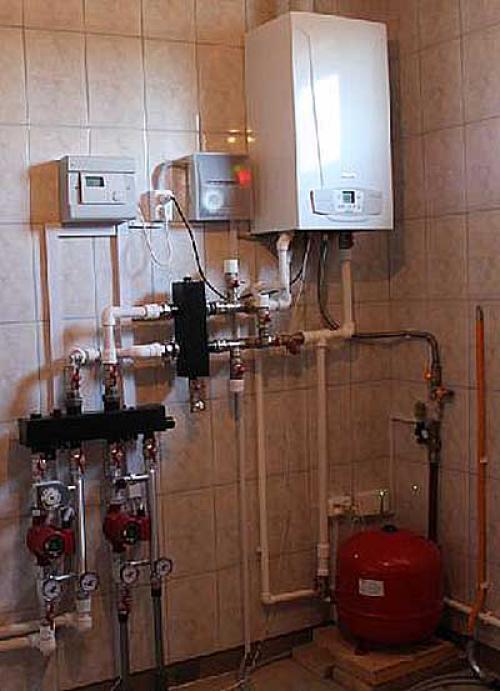

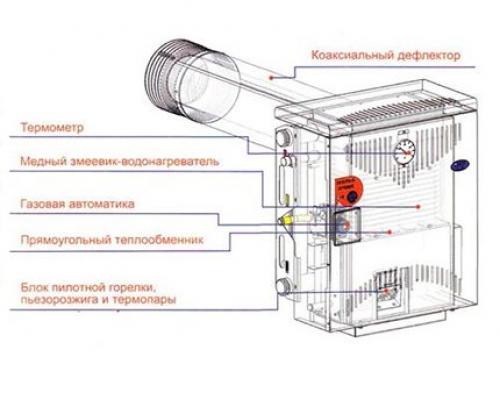

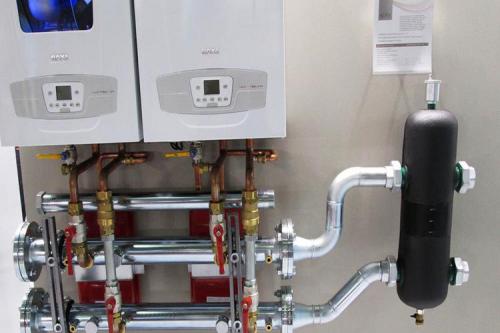

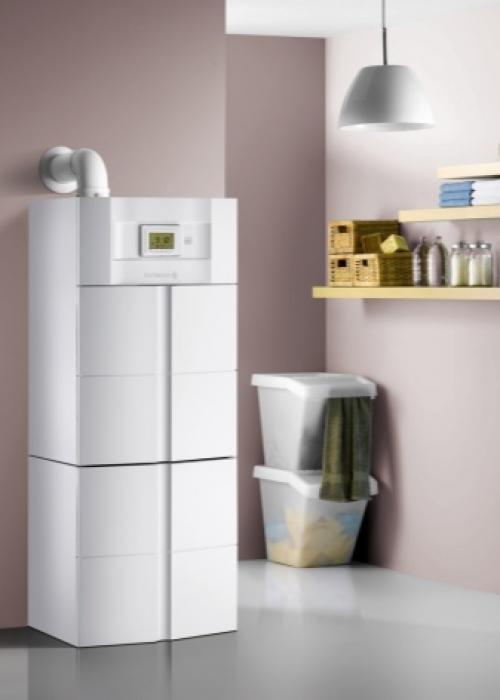

Как работает напольный двухконтурный газовый котел. Двухконтурные напольные газовые котлы: разновидности и конструктивные особенности

Обустраивая частный дом, очень важно особое внимание уделить выбору и монтажу отопительной системы. К счастью, у современных потребителей есть шикарный выбор разнообразных агрегатов, предназначенных для содержания жилища в тепле. Сегодня мы поговорим о популярных двухконтурных газовых котлах напольной конструкции, рассмотрим их положительные и отрицательные стороны, а также познакомимся поближе с их разновидностями.

Особенности

В настоящее время на рынке отопительных систем присутствует большое количество известных производителей, выпускающих разнообразные агрегаты, отвечающие за отопление жилища. Однако самыми распространенными и востребованными на протяжении многих лет остаются двухконтурные газовые котлы. Подобные устройства славятся простотой монтажа, эффективной работой и безусловной экономичностью.

Отличительной чертой таких устройств является то, что они представляют собой целую мини-котельную , в которой присутствуют все необходимые детали: горелка, тепловые обменники, насос, пульт управления. Благодаря своей продуманной конструкции эти изделия являются простыми в использовании – справиться с ними сможет любой пользователь.

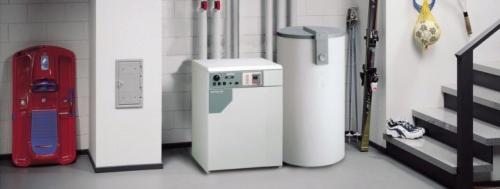

Напольные котлы с двумя контурами являются оптимальными моделями, отвечающими не только за отопление в жилом помещении, но и за горячее водоснабжение. Подобное оборудование объединяет в себе сразу два разных устройства – газовый котел и проточный водонагреватель, также действующий на газу.

Многие потребители полагают, что напольные агрегаты имеют массивные габариты , поэтому не подходят для помещений маленькой площади. На самом деле это мнение ошибочно. Напольное оборудование может быть как большим, так и весьма компактным. Благодаря выбору размеров подобрать подходящую модель удастся для жилья любой площади и планировки.

Напольные котлы, работающие на газу, отличаются неплохим уровнем мощности, поскольку неограничены габаритами и вариантом исполнения, как, например, настенные агрегаты. Сегодня у домовладельцев имеется возможность подобрать оборудование подходящей мощности для здания любого типа.

Достоинства и недостатки

Современные двухконтурные котлы, предназначенные для установки на пол, как и любые другие отопительные агрегаты, имеют как плюсы, так и минусы.

Начнем с хорошего – ознакомимся с преимуществами подобного оборудования:

В первую очередь, следует обратить внимание на то, что в таких устройствах присутствует второй теплообменник, поэтому они отвечают не только за отопление в доме, но и за обеспечение горячего водоснабжения.
В большинстве таких устройств имеется автоматический датчик, установленный непосредственно в корпус. Подобная деталь обеспечит надежность оборудования, а также будет отвечать за его безопасное функционирование. Так, во время затухания пламени в горелке термостат останавливает подачу топлива.
Подобные виды котлов являются очень удобными и простыми в эксплуатации.
Газовые двухконтурные котлы отличает их экономичность.
Зачастую в корпусах подобных устройств имеется специальный фильтр, предназначенный для очистки нагреваемой воды. Благодаря этой полезной детали агрегат может прослужить гораздо дольше, не доставляя никаких проблем.
