Теплый водяной пол — это эффективное и комфортное в плане эксплуатации решение для отопления частного дома. При этом я не раз сталкивался с тем, что люди узнают, сколько стоят услуги профессионалов, и решают выполнить монтаж самостоятельно. Да, сделать теплый водяной пол непросто, но вполне возможно. Для этого нужно запастись терпением, необходимыми материалами и воспользоваться советами из этой статьи. В ней я расскажу, как сделать теплый водяной пол в частном доме своими руками.

Если учесть, что котел при устройстве радиаторного, воздушного и водяного отопления примерно одинаковый, то система теплого водяного пола в частном доме состоит из следующих элементов:

• Коллектор (распределительная гребенка) с отсечной и регулирующей арматурой.

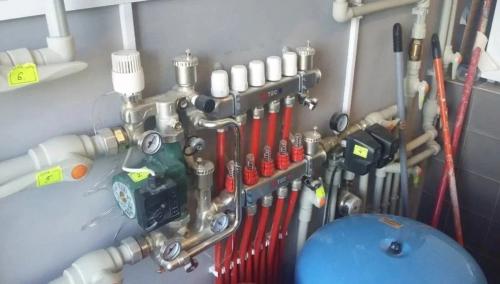

Коллектор — это две трубы с расходомерами, кранами и патрубками для присоединения труб теплого пола. В коллектор поступает вода и распределяется по более тонким трубочкам в полы. Лучший материал для изготовления для такого коллектора — нержавеющая сталь.

Насос (насосно-смесительный узел), который проталкивает воду по трубам.

Обычно используют обычный циркуляционный насос с монтажной длиной около 180 мм. Его гидравлические характеристики подбирают под конкретный теплый пол. Но чаще всего используют насос с параметрами 25-40 или 25-60. Первая цифра — это диаметр подключения в миллиметрах. Вторая — высота подъема воды (напора) в сантиметрах. Данных показателей вполне хватает для большинства теплых полов.

Связанные вопросы и ответы:

Какие материалы необходимы для устройства водяного теплого пола

Для расчета всех параметров будущего теплого пола – водяного или электрического – надо определить, сколько Ватт теплоты подать на обогрев конкретного помещения. Предлагаем посчитать требуемую мощность отопления простейшим способом – по площади либо объему комнаты.

Совет. Монтаж напольных греющих контуров – удовольствие недешевое. Цена работ с учетом материалов и комплектующих колеблется в диапазоне 5—8 у. е. за квадратный метр (без установки и подключения котла). Если вы планируете нанимать бригаду мастеров и не располагаете проектом системы отопления, требуйте выполнения всех расчетов от исполнителей, потом сравните результаты.

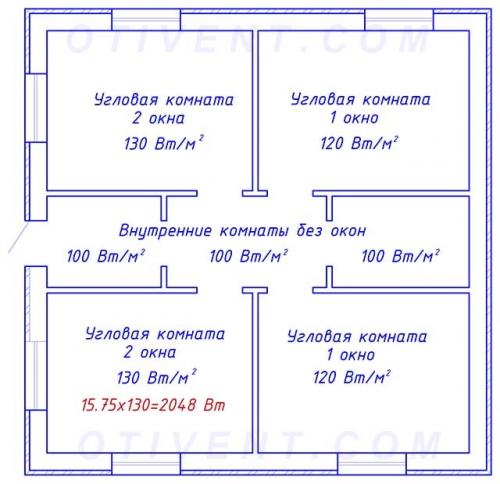

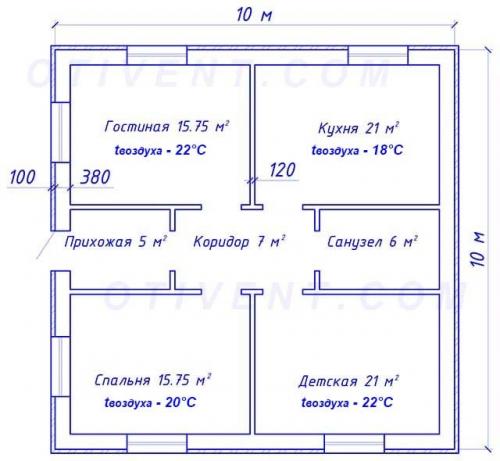

В качестве примера используем планировку небольшого одноэтажного дома 100 м² (по наружному обмеру), показанную на чертеже. Заметьте, угловые комнаты со световыми проемами и внешними стенами потеряют гораздо больше тепла зимой, нежели внутренние – коридор, санузел и прихожая. Нюанс учтен в предлагаемой методике:

1. Путем обмеров и перемножения длин выясните квадратуру каждого помещения.
2. Площади комнат с одной наружной стенкой и световым проемом умножьте на 0.1 кВт. К данной категории относятся и центральные помещения (в примере – прихожая, ванна и коридор).
3. На обогрев комнат, расположенных в углах здания, потребуется выделить больше тепловой энергии. Квадратуру помещения с двумя внешними стенами и окном следует помножить на 0.12 кВт (кухня и детская).
4. Если в угловой комнате присутствует 2 и более оконных проема, площадь умножается на 0.13 кВт (гостиная и спальня на планировке).

Результаты вычислений – это требуемая теплоотдача отопительных контуров либо радиаторов в киловаттах отдельно по каждому помещению. С полученными цифрами можно переходить к следующему этапу расчета.

Примечание. Указанные величины справедливы для средней полосы РФ и Республики Беларусь. Для жилищ, расположенных на юге, значения тепловой мощности необходимо умножить на коэффициент 0.7. В северных регионах к результатам применяется повышающий коэффициент 1.5—2.

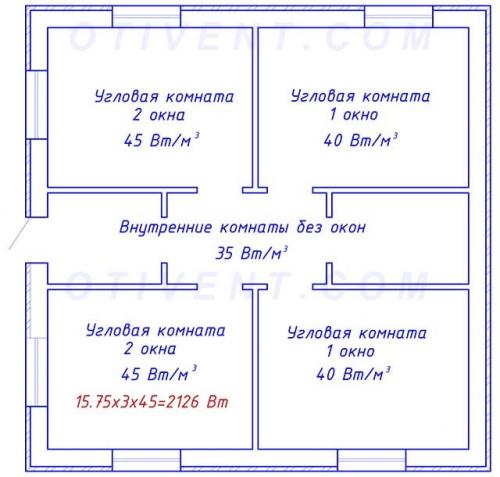

Вышеописанная методика не годится для комнат с потолками 3 и более метров. В подобных случаях потребное количество теплоты считается по объему помещений, умножаемому на 35, 40 или 45 Вт в зависимости от расположения внутри здания. Подробно расчет нагрузки на систему отопления изложен в отдельной статье.

Как правильно рассчитать необходимую мощность системы водяного теплого пола

Кроме всего вышеперечисленного, следует не упускать из виду целый ряд факторов, позволяющих проверить, соответствует ли устройство стандартным техническим требованиям:

1. Оптимальный вес . В установке внутрипольного обогрева запрещено использовать тяжелые стальные изделия. Они перегружают перекрытия и категорически не рекомендуются к применению в закрытых системах строительными правилами.
2. Приемлемая длина . Любые соединения в контуре, сделанные с помощью муфт, сварки или фитингов, считаются потенциальной областью протечек и засорения. Необходимую длину труб определяют в ходе специальных расчетов. Обычно материал выпускается в бухтах и продается по метражу.
3. Гибкость и эластичность . Конструкции, хорошо гнущиеся вручную, не будут трескаться и ломаться, позволят легко добиться нужной криволинейной формы с изгибами подходящего радиуса.

Наиболее распространенные диаметры – 16, 18 и 20 мм. Выбирая трубы для обустройства теплого водяного пола, следует учитывать один момент: меньший диаметр увеличит сопротивление жидкости и, соответственно, уменьшит эффективность теплообмена.

Увеличив показатель, придется нарастить толщину стяжки. Подобная манипуляция усилит нагрузку на перекрытие и подымет уровень пола, что приемлемо не для каждого помещения.

Независимо от схемы расположения змеевика, укладка водяного контура подразумевает наличие изгибов. Труба должна быть эластичной, сохранять прочность по всей длине магистрали и удерживать заданную форму

Диаметр изделия влияет на предельную длину контура.

Чем больше метраж, тем более явным становится риск превышения возможностей циркуляционного насоса и возникновения застоя жидкости на месте. а о том, как правильно рассчитать количество труб для теплого пола, читайте в этом материале.

Какой тип труб лучше использовать для водяного теплого пола

Коммуникации могут быть смонтированы в стяжку или в деревянные перекрытия, что усложняет поиск пробоя. Чтобы обнаружить проблемные участки, используют профессиональные приборы, анализируют работу сетей водоснабжения. При необходимости демонтируют поврежденный участок или части конструкции.

Что поможет найти протечки в полу:

Визуальный анализ поверхностей. Обратите внимание на мокрые пятна, следы коррозии, плесень, грибок, вспучивание краски или напольных материалов. Неприятные запахи от пола тоже помогут найти протечку.

Тепловизор. Это устройство, которое помогает найти тепловые утечки, пробои в теплом водяном полу и отоплении в стенах. Проведите тепловизором по поверхности и поищите области с повышенной температурой. Такие зоны могут указать на горячую воду под полом.

Детектор влажности. Прибор измеряет уровень влажности и показывает, где можно найти источник влаги.

Проверка труб. Желательно провести мониторинг всей трубопроводной сети в доме. Осмотрите трубы на повреждения, коррозию, трещины, подтёки. Проверьте стыки соединений: уплотнительные материалы могут потерять эластичность, растрескаться, что приведет к разгерметизации систем отопления или водоснабжения.

Чтобы вовремя заметить утечку и не затопить соседей, можно установить датчик протечки воды. Он отреагирует на воду на полу и заблокирует краны.

Акустический анализ. Чтобы найти место пробоя, прослушивают трубы водоснабжения под полом. Для этого применяют стетоскоп: прикладывают к полу, анализируют акустику. На утечку могут указывать звуки текущей воды, шипение, шелест выходящего воздуха.

Гидростатическое давление. Обнаружить течь можно через подачу давления в систему водоснабжения. Для этого перекрывают краны, подают насосом давление в систему. Если манометр показывает падение давления, в трубопроводной сети может быть утечка.

Проверка стяжки пола. Поиск протечек воды под стяжкой осложняется тем, что трубы теплых полов заливаются цементом на несколько сантиметров. Нарушить герметичность системы могут нарушения при монтаже, механические повреждения. Если стяжка еще не покрыта финишным слоем, найти влагу поможет обычный осмотр. Если все работы завершены, воспользуйтесь тепловизором или стетоскопом.

Стяжку пола в том месте, где случился прорыв отопления, придется вскрывать. Поврежденный участок пола — заменить. При заливке раствором обязательно учитываем расширение труб, чтобы не допустить растрескивания стяжки и повторного ремонта.

Чтобы обезопасить дом от пробоев в системе водяных теплых полов, необходимо:

до заливки бетона проверить трубы: пустить повышенное для этой системы давление, оставить в таком режиме на сутки и посмотреть на работу манометра — не уходит ли давление;

не пережимать, не перетягивать трубы без учета их расширения;

сфотографировать уложенные трубы до заливки. Это поможет случайно не просверлить их и не повредить.

Проверка гидроизоляции полов. Качественная гидроизоляция пола в санузлах поможет избежать протечек к соседям.

Проверка подполья. Это пространство — самая низкая точка в доме. Если есть утечка, то вода через некоторое время появится в подполье. Необходимо найти и заменить поврежденный участок трубопроводной сети дома, отремонтировать сантехническое оборудование, проверить качество гидроизоляции полов и перекрытий. Проверка давления в системах водоснабжения тоже поможет выявить проблему.

Как избежать пробоя или протечки труб в системе водяного теплого пола

Для устройства водяного тёплого пола в квартирах и коттеджах наиболее распространёнными являются трубы на основе структурированного (сшитого) полиэтилена РЕХ. В этом материале длинные цепочки макромолекул обычного полиэтилена «сшиты» между собой поперечными связями, что придаёт пластику повышенную прочность и термостойкость. В зависимости от метода сшивки трубы подразделяются на РЕХа (пероксидный метод), РЕХb (органосиланидный метод) и РЕХс (радиационный метод).

Наиболее удобны в монтаже металлополимерные трубы композиции PEX-AL-PEX, в которых между слоями сшитого полиэтилена заключён слой алюминиевой фольги. Благодаря алюминию труба сохраняет приданную ей форму, меньше подвержена температурным деформациям и на 100 % защищена от диффузии кислорода в теплоноситель. Напомним, что наличие кислорода в теплоносителе приводит к коррозии металлических деталей системы.

Не меньшей популярностью при устройстве тёплых полов пользуются также трубы PEX-EVOH, в которых роль барьерного слоя от проникновения кислорода выполняет тонкий слой этиленвинилгликоля (EVOH). Трубы из полиэтилена повышенной термостойкости PE-RT дешевле труб PEX-AL-PEX и PEX-EVOH, однако термостойкость таких труб ниже, так как этот материал занимает промежуточное положение между обычным и сшитым полиэтиленом.

Физических поперечных связей между макромолекулами полимера в нём нет, а их взаимное сцепление обеспечивается наличием боковых октеновых ветвей (эффект липучки). Трубы из PEX-EVOH и PE-RT не сохраняют приданную им форму, поэтому при раскладке петель тёплого пола их надо немедленно надёжно фиксировать. В номенклатуре VALTEC присутствуютвсех перечисленных типов ( табл. 1 ).

Как правильно уложить трубы для водяного теплого пола

Водяной теплый пол представляет собой эффективную систему отопления, обеспечивающую комфорт и экономичность. Основные компоненты водяного теплого пола включают:

• Нагревательный котел: основной источник тепла, который нагревает воду для системы.
• Расширительный бак: компенсирует изменения объема воды при ее нагреве.
• Манометр: контролирует давление в системе.
• Коллектор: распределяет нагретую воду по контурам трубопроводов.
• Трубная разводка: система труб, уложенная под полом, через которую циркулирует теплоноситель.
• Терморегулятор: регулирует температуру в системе, обеспечивая комфортный микроклимат.

Эта стандартная схема часто используется при самостоятельном монтаже. И тут важно определить, нужен ли вам циркуляционный насос для теплого водяного пола.

Циркуляционный насос — это устройство, предназначенное для циркуляции жидкости в системах отопления или охлаждения. Оно используется для того, чтобы приводить в движение теплоноситель (обычно вода или гликольная смесь) по трубопроводам системы.

В помещениях площадью до 50 м², где трубопровод уложен под уклоном, можно обойтись без насоса, так как вода будет двигаться самотеком. Однако при отсутствии насоса теплообмен между нагретой водой и стяжкой пола будет неравномерным: в начале контура теплопередача будет высокой, а в конце — низкой, что приведет к неравномерному прогреву помещений. Поэтому в большинстве случаев рекомендуется установкадля обеспечения принудительной циркуляции теплоносителя.

Как выбрать подходящий насос для системы водяного теплого пола

На кухнях, в санузлах довольно часто используют в качестве напольного покрытия кафель или же керамогранит. Материалы эти весьма «холодные» и многие задумываются о напольном подогреве. Не всех устраивает монтаж электрических теплых полов (а это зачастую гораздо проще), многие хотят сделать локально водяной теплый пол. Тем более водяное отопление уже есть. Почему бы от него не смонтировать полы. О том, как это правильно сделать, давайте и поговорим.
Почему подключать теплый пол напрямую – это идиотизм
Теплый пол – это низкотемпературная система и максимальный режим работы составляет в районе 50 градусов. Радиаторная система (от нее чаще всего и хотят запитать теплый пол) – это высокотемпературная система. Подав теплоноситель напрямую потеряется эффект теплого пола и будет наблюдаться дискомфортная температура.
Это главная проблема, которая мешает многим подключить теплые полы.
Избавляемся от проблемы за 3500 рублей
Устанавливать отдельный модуль подмеса ради одного контура теплого пола – это конечно грамотно, то финансово неразумно. Можно проблему решить гораздо меньшими вложениям.

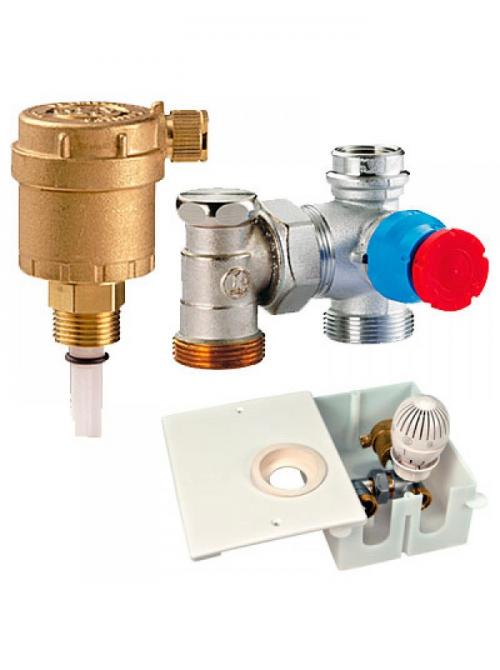

У многих именитых производителей продаются готовые термостатические блоки, которые состоят из:
· Декоративного короба
· Термостатической головки (такие же ставят на радиаторы)
· Термостатного клапана
· Воздухотводчика

Принцип действия довольно простой. В трубы теплого пола по-прежнему подается горячий теплоноситель от радиаторов. Но подача активно ровно до того момента, пока температура воздуха в помещении не достигнет выставленного на термоголовке значения. Как только нужная температура достигнута, подача теплоносителя перекрывается. Затем порционально «докидывается» в трубы нужное количество тепла, чтобы поддерживать температуру.
Как вы поняли, проблему с подачей горячего теплоносителя мы не решили. Но по крайней мере смогли достичь постоянно комфортной температуры.
Такой короб можно собрать своими руками (Подсказка: сэкономите не сильно). Достаточно найти на базаре нужные комплектующие
Меры предосторожности
Не все трубы готовы долго жить с постоянным поступлением в них горячего теплоносителя. Поэтому важно, чтобы вы смотрели в паспорте допустимые нормы. Избегайте PE-RT труб. Они зачастую рассчитаны на максимальную температуру в 70 градусов. И чем выше температура, тем быстрее «стареет» такая труба. Идеальным вариантом будет металлопластиковая труба.
Модуль рассчитан максимально на один контур с длиной контура не более 80 метров.

Как подключить водяной теплый пол к существующей системе отопления

Длина контура может достигать 120 м, а диаметр труб не превосходит при этом значения в 20 мм. Кроме того, магистрали имеют множество поворотов. Без принудительной циркуляции равномерное протекание теплоносителя невозможно. Поэтому в систему управления входит насос. Также благодаря этому устройству в водопроводе поддерживается стабильная температура.

Циркуляционный насос для тёплого пола Источник just-price.ru

Для тёплого пола подключается насос центробежного типа. Он должен быть рассчитан на разные режимы работы. То есть для смены температуры теплоносителя устройство с разной скоростью проталкивает воду в контур.

При выборе конкретного прибора учитываются 2 параметра:

• производительность;
• напор.

Для вычислений существуют формулы (соответственно):

• Q = 0,86 * мощность контура / (t подачи – t обрат.);
• Н = (гидравлическое сопротивление 1 п.м. трубы * максимальная длина контура + сумма коэффициентов) / 1000.

Коэффициенты запаса мощности имеют разные значения:

• вентиль и арматура – 1,7;
• фитинг и смесительный узел – 1,2;
• котёл – 1,3.

Как результат, чаще применяются маломощные устройства (от 40 до 150 Вт), которые во время работы практически не шумят. В среднем относительно производительности на каждые 40 кв. м приходится 0,5 куб. м/час. Значения были рассчитаны для средней полосы России. Напор редко превышает показатель в 0,6 атм.

Корпус насоса изготавливается из разных материалов. Из чугуна выбирать не рекомендуется, так как он обладает низким сопротивлением к окислению. Предпочтение стоит отдавать нержавеющей стали.

Роторы могут быть сухими или мокрыми. Вторые для автономной системы лучше, так как они контактируют с водой и не требуют постоянного обслуживания. Плюс они меньше шумят. Первые обладают большей мощностью и их чаще используют в системах отопления многоквартирных домов или промышленных комплексов.

Насосы центробежного типа Источник dezveshnyaki.ru

Если водяной тёплый пол применяется в качестве основного источника тепла для 2-3-этажного частного дома, то рекомендуется установка нескольких маломощных насосов вместо одного более сильного. Такой подход будет эффективнее.
