Водяной теплый пол своими руками под стяжку: пошаговая инструкция

Водяной теплый пол своими руками под стяжку: пошаговая инструкция

Тёплый пол без стяжки предпочитают устанавливать там, где заливку нельзя или нежелательно устанавливать. Например, в комнатах с низкими потолками. Существуют два варианта такого пола:

1. Из полистирола . Система состоит из матов и обогревательного контура. Установка матов возможна на лаги, пол из дерева и бетона.
2. Из дерева . Укладка пола осуществляется на основание из деревянных пластин с каналами для труб.

Укладка теплого пола на деревянное основание Источник remont-samomy.ru

Первый вариант более лёгкий, но несущие балки пострадают от чрезмерной нагрузки. Чтобы зафиксировать трубы, пользуются алюминиевыми пластинами.

Если будет водяной тёплый пол без стяжки, то требуется выполнить теплоизоляцию сухими материалами вроде минеральной ваты или гипсоволокна. Также подойдёт и насыпной полиуретан, распыляемый пульверизатором.

Если преимущество отдаётся системе деревянного пола, то на поверхность сначала помещают пластину из оцинкованной стали. Сверху на неё укладывают подложку из вспененного полиэтилена, благодаря чему паркетные доски не будут трещать.

Отсутствие стяжки делает укладку пола более быстрой и удобной Источник krovati-i-divany.ru

Всё про тёплый пол водяной – что это такое, из чего состоит и как монтируется

Толщина тёплого пола при использовании этого пола не играет существенной роли. Кроме того:

1. Это довольно простая конструкция, её можно установить в любой комнате независимо от типа перекрытия.
2. Пол с её помощью не будет толстым, поэтому высота помещения существенно не изменится.
3. После завершения установки можно сразу устанавливать финиш.
4. Подходит для всех видов оснований.

Работа по укладке не такая грязная и пыльная, как при заливке бетона.

Источник: https://postroivsesam.info/stati/vodyanoy-teplyy-pol-svoimi-rukami-pod-styazhku-vozmozhno-li-sdelat-pol-bez-styazhki

Связанные вопросы и ответы:

Какие преимущества у водяного теплого пола под стяжку перед другими системами отопления

Нарушения в процессе монтажа водяного тёплого пола приводят к протечкам и ремонтным работам. Поэтому установка водяного тёплого пола занимает много времени. Этот факт нередко относят к минусам, но торопиться здесь нельзя.

Чтобы выявить утечку, придётся вскрывать стяжку Источник www.auckland.plumbing

Если планируется укладка тёплого пола в стяжку, то перекрытие заметно утяжеляется (до 15 % от изначальной массы). Важно предусмотрительно провести расчёты. Не каждый фундамент или несущие конструкции справятся с такой нагрузкой.

Как сделать тёплый пол в квартире? В многоэтажном доме с центральным водоснабжением установка системы обязательно сопровождается согласованием с обслуживающими инстанциями. Подключение производится к водопроводу. Происходит увеличение гидравлического сопротивления, которое рассчитано на вертикальные, а не на горизонтальные системы. В итоге в соседних квартирах сверху возникнут проблемы с отоплением, может выйти из строя центральная система в целом. Поэтому получить разрешение на монтаж тёплого пола удаётся далеко не всегда.

Блок управления включает в себя несколько элементов. Их установка, настройка и обслуживание стоят дорого. Но в общей массе затраты окупаются результатом.

Блок управления тёплым полом Источник i.pinimg.com

В качестве финишного напольного покрытия не рекомендуются такие материалы, как линолеум, ковролин, палас. В список входит и ламинат. Но существуют марки, которые допускаются для укладки. На упаковке должен быть соответствующий знак: водяной тёплый пол. Важно не путать с электрическим, так там параметры немного отличаются.

Требования к помещению

Устройство водяного тёплого пола отбирает по высоте от 8 до 20 см пространства. Поэтому дверные проёмы должны быть выше 2,1 м, а потолки не менее 2,7 м.

Важно, чтобы несущие конструкции и фундамент справлялись с нагрузкой, которая образуется от строительных материалов и теплоносителя. Перепады на основании допускаются в пределах 5 мм, чтобы не возникало возникновение воздуха и повышение гидравлического давления.

Эффективное отапливание помещения водяной системой возможно только при теплопотерях до 100 Вт/кв. м. А значит, окна должны быть вставлены, стены оштукатурены, проведены меры по изоляции конструкций.

Что входит в систему водяного тёплого пола

Насос

Длина контура может достигать 120 м, а диаметр труб не превосходит при этом значения в 20 мм. Кроме того, магистрали имеют множество поворотов. Без принудительной циркуляции равномерное протекание теплоносителя невозможно. Поэтому в систему управления входит насос. Также благодаря этому устройству в водопроводе поддерживается стабильная температура.

Циркуляционный насос для тёплого пола Источник just-price.ru

Для тёплого пола подключается насос центробежного типа. Он должен быть рассчитан на разные режимы работы. То есть для смены температуры теплоносителя устройство с разной скоростью проталкивает воду в контур.

При выборе конкретного прибора учитываются 2 параметра:

• производительность;
• напор.

Для вычислений существуют формулы (соответственно):

• Q = 0,86 * мощность контура / (t подачи – t обрат.);
• Н = (гидравлическое сопротивление 1 п.м. трубы * максимальная длина контура + сумма коэффициентов) / 1000.

Коэффициенты запаса мощности имеют разные значения:

• вентиль и арматура – 1,7;
• фитинг и смесительный узел – 1,2;
• котёл – 1,3.

Как результат, чаще применяются маломощные устройства (от 40 до 150 Вт), которые во время работы практически не шумят. В среднем относительно производительности на каждые 40 кв. м приходится 0,5 куб. м/час. Значения были рассчитаны для средней полосы России. Напор редко превышает показатель в 0,6 атм.

Корпус насоса изготавливается из разных материалов. Из чугуна выбирать не рекомендуется, так как он обладает низким сопротивлением к окислению. Предпочтение стоит отдавать нержавеющей стали.

Роторы могут быть сухими или мокрыми. Вторые для автономной системы лучше, так как они контактируют с водой и не требуют постоянного обслуживания. Плюс они меньше шумят. Первые обладают большей мощностью и их чаще используют в системах отопления многоквартирных домов или промышленных комплексов.

Насосы центробежного типа Источник dezveshnyaki.ru

Если водяной тёплый пол применяется в качестве основного источника тепла для 2-3-этажного частного дома, то рекомендуется установка нескольких маломощных насосов вместо одного более сильного. Такой подход будет эффективнее.

Какие материалы нужны для установки водяного теплого пола под стяжку

Когда в дело вступает физика и математические расчёты, всё становится ясно. В трубах циркулирует теплоноситель, который некоторое количество тепловых калорий должен отдать более холодной среде снаружи себя – бетонной или цементной плавающей стяжке. Чем больше теплоносителя будет контактировать с холодным бетоном, тем скорее бетон станет тёплым. Поэтому первый фактор – диаметр трубы. Именно он в первую очередь влияет на шаг укладки трубы. Больший диаметр – шире шаг, меньше диаметр – меньше.

Шаг в 15, 30 и даже 40 сантиметров – самый популярный, применяется в стандартных проектах для труб сечения 16, 20 и 25 миллиметров соответственно.

Если комната имеет большие размеры, то для сохранения равномерности прогревания может потребоваться установить не один контур, а два или три. Либо уложить трубу большего диаметра с меньшим шагом, чтобы равномернее её прогреть. Более того, имеет значение расположение комнаты и её использование: чем больше тепла уходит в потери, тем больше его нужно возвращать отоплением. Часто вдоль наружных стен трубы укладывают с меньшим шагом, но для этого делают специальные проекты и расчёты, чтобы шаг теплого водяного пола обеспечил комфорт и плавное распределение тепла.

Обычно считают, что в общем случае оптимальное расстояние между трубами водяного теплого пола при диаметре трубы в 16 или 20 мм является 200 миллиметров, опора здесь – , составляющая 50 ватт на квадратный метр. Не поленитесь и посчитайте, хватит ли вам этого отопления. Ведь схема и разводка с расчётами решает не только как раскатать трубу теплого пола, но и насколько оправдано увеличение или уменьшение шага – расстояние между трубами теплого пола.

Какие требования предъявляются к основанию перед установкой водяного теплого пола

Водяные теплые полы, в настоящее время, все чаще стали использовать как основную систему отопления. Причина такого выбора, появление большого числа разных утеплителей и самое главное, применение утепления в строительстве домов. Современные утеплители позволяют качественно произвести утепление всех элементов конструкции. В интернете есть много споров о достаточности теплых полов в качестве единственной системы отопления. Многие монтажники или фирмы заявляют однозначно, что теплые полы использовать в качестве основной и единственной системы отопления нельзя, но мы больше чем уверены, если попросить их предоставить расчеты, они не смогут это сделать и будут говорить, что у них большой опыт, они сделали кучу объектов и т.д. Готовы вы опереться на такие высказывания и рискнуть своими деньгами? Хорошо, вы согласились с ними и сделали к теплым полам еще и радиаторную систему отопления, мастера застраховали себя на 100%. Смета выросла процентов на 50-70, а зимой, особенно в условиях климата Краснодарского края, когда всего на неделю придется включить радиаторы, а остальной отопительный сезон пройдете на теплых полах, думаем тогда станет обидно за потраченные деньги. Поэтому в своей статье мы коснемся расчетов в которых покажем, как влияет материал заливки стяжки на теплоотдачу водяного теплого пола. Еще мы «поиграем» шагом укладки и напольным покрытием. В этих расчетах не будет использоваться куча непонятных формул, а воспользуемся одной из лучших и удобных программ, предназначенных для таких расчетов.

Как правильно уложить трубы для водяного теплого пола под стяжку

После выбора материалов важно провести качественной монтаж, чтобы не допустить перегрева, трещин в стяжке и дефектов напольного покрытия. Лучше не рисковать и доверить работу опытным мастерам.  При установке системы нужно правильно рассчитать площадь укладки, длину шага кабеля или труб, а еще выбрать подходящие материалы для изоляции и покрытия. Но провести такую работу самостоятельно — сложно.

Ошибки монтажа теплого пола не всегда очевидны человеку без опыта, поэтому лучше довериться профессионалам. Например, монтажникам из Клуба РЕХАУ. Про . Мастера помогут выбрать плитку или ламинат, посоветуют надежную систему подогрева, а также правильно настроят блок управления и подключат датчики .

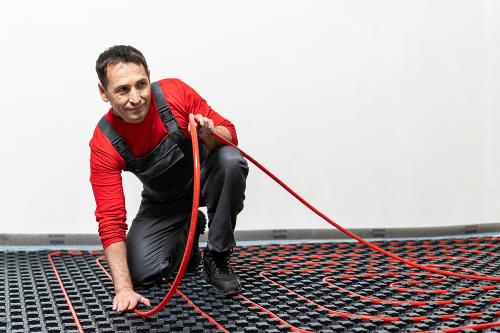

Какие бывают ошибки при монтаже

Установка системы под мебелью или близко к стенам. Прежде, чем приступать к укладке , необходимо сделать разметку площади обогрева. Класть теплый пол под кухонный гарнитур, камин или лестницу нельзя — есть риск повредить систему и испортить мебель. При монтаже стоит отступить от них примерно 10 см — для правильной подачи тепла и экономии энергии.

Некачественно уложенная стяжка. При закладке основания важно не допустить слишком тонкого или слишком толстого слоя стяжки. В первом случае пол будет отдавать тепло неравномерно, во втором — долго греться и остывать.

Для теплых полов лучше не использовать полусухую стяжку. Это пористый материал, который будет плохо проводить тепло. В результате система будет греть недостаточно.

Недостаточное количество материала для стяжки. При подготовке основания пола не стоит экономить цемент, бетон или сухую смесь. Иначе стяжка будет ложиться неровно: в ней останутся пустые места, которые заполнятся воздухом. В результате кабели системы могут перегреться и выйти из строя.

Недостаточная теплоотдача у окон и дверных проемов. Теплоотдача нужна, чтобы компенсировать теплопотери. Если не использовать меньший шаг укладки водяной системы у окон и выхода на улицу, пол в этих зонах будет холодным, а теплопотери — компенсироваться недостаточно.

Какой шаг укладки труб подходит для жилого помещения

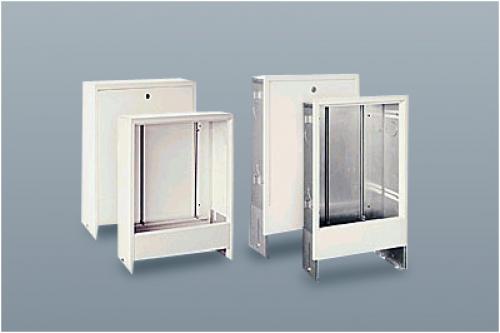

Для коллекторного шкафа делается углубление, если конечно вы захотите применить встроенный вариант. Сам его монтаж стоит всего 500 рублей, но подготовка ниши шкафа может обойтись от 1000 до 3000 рублей, все это зависит от локальных условий.

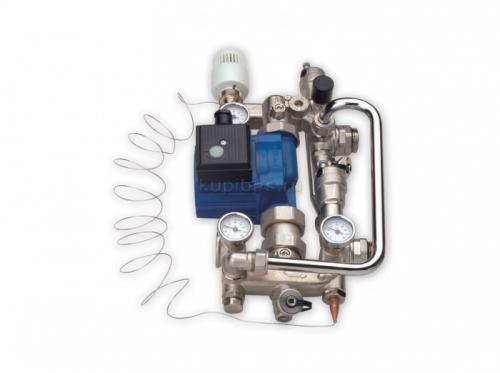

Смесительный узел может быть куплен готовым от производителя, и тогда его цена в зависимости от марки составит от 14 до 22 тыс. рублей, или же есть возможность собрать его из комплектующих со значительной экономией, тогда его стоимость не превысит 8000 рублей.

Важнейшей частью функционирования теплых полов является циркуляционный насос, который отвечает за перманентную циркуляцию теплоносителя в ветках пола. По схеме он стоит после трехходового клапана, и, когда прекращается подмес горячей жидкости от котла, именно этот насос гоняет жидкость по веткам, не давая полу потерять комфортную температуру. Какой бы смеситель вы не выбрали – заводской или самодельный – насос приобретается в обоих вариантах и стоит от 500 до 7000 рублей.

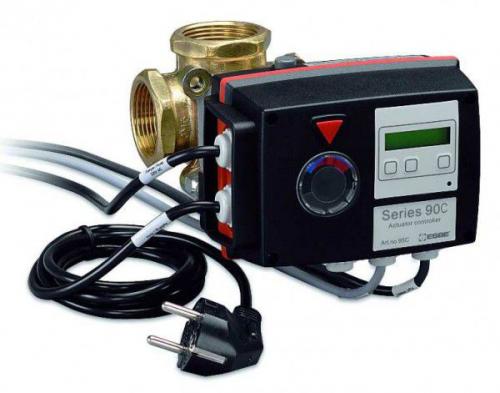

Стоит обратить внимание на трехходовой смесительный клапан, поддерживающий нужный температурный режим теплоносителя. Он входит в состав смесительного узла, но от вас зависит, какой клапан выбрать – с сервоприводом или механический. С сервоприводом стоимость дороже, но регулировка с ним комфортнее.

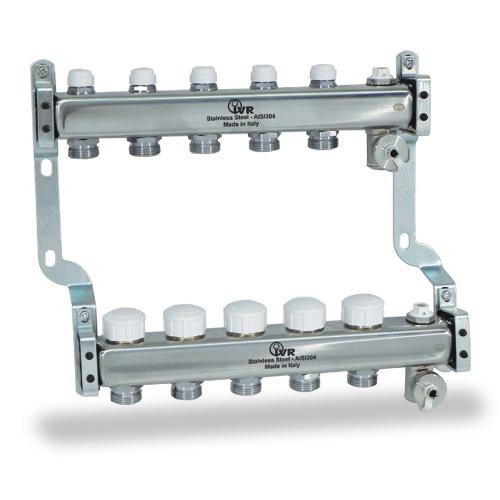

Распределительные коллекторы также выбираются под конкретный проект и бывают трех типов:

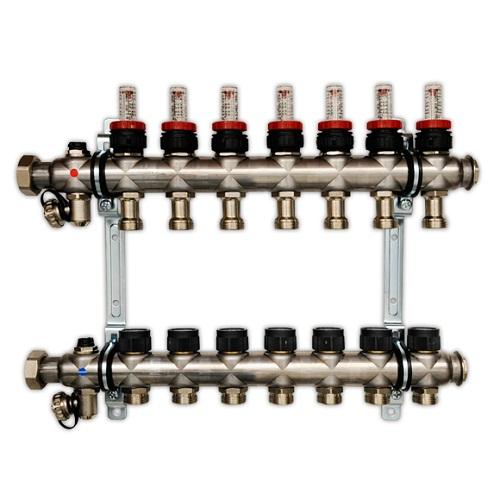

С расходомерами, успешно балансирующими ветки теплого пола, это самый дорогой вариант

Без расходомеров, но с возможностью их установить

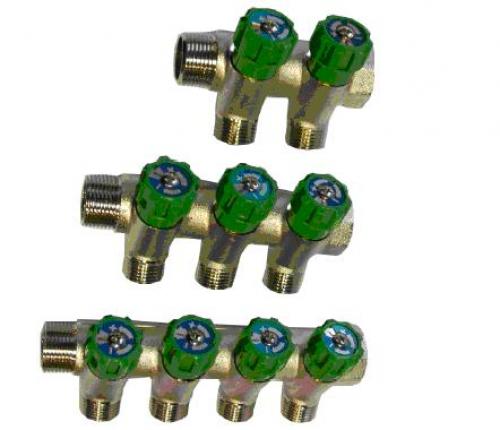

Самые дешевые и максимально упрощенные коллекторы чисто распределительного типа

Выше представлены расходные материалы для насосно-смесительного узла и коллектора теплого пола, а вот их сборка и монтаж стоят от 300 0 до 5000 рублей.

Как подготовить стяжку для водяного теплого пола

Комбинированная система состоит из подсистем радиаторного отопления и тёплого пола. С такой системой комфортный микроклимат в доме легко поддерживать в любую погоду. Осенью и весной дом вообще можно отапливать исключительно тёплыми полами. Зимой – дополнительно подключать радиаторы. Комбинированная система гораздо надёжнее обычной, поскольку при выходе из строя одной из её частей дом всё равно не останется без обогрева.

Установка комбинированной отопительной системы, включающей одновременно батареи и тёплый пол, позволяет:

• повысить КПД всего отопительного контура;
• наиболее рациональным образом распределять тепло;
• снизить затраты на отопление.

Всё те же шведы разработали несколько способов укладки тёплых полов, позволяющих выполнять монтаж не только на первом этаже, под тяжёлую стяжку, но и на лёгких перекрытиях, в том числе деревянных. То есть при желании тёплые полы можно установить во всех помещениях, а затем лишь регулировать температуру. Раньше при установке комбинированной системы отопления радиаторы соединяли исключительно металлическими трубами, поскольку в системе должна поддерживаться высокая температура. Но такие трубы стоят довольно дорого. Поэтому в целях экономии в последние годы для монтажа отопительной системы стали использовать трубы из сшитого полиэтилена. Для обустройства высокотемпературной системы больше всего подходят полиэтиленовые трубы из PEX-B: они отличаются большей термостойкостью, чем аналоги из PEX-A. Трубы из PE-RT для высокотемпературной системы лучше не использовать: при температуре выше +50 °C они долго не прослужат.

Приобретать металлические трубы (медные или из нержавеющей стали) для монтажа тёплых полов слишком дорого. Благодаря тому, что на рынке есть более дешёвые трубы из полимерных материалов, не имеет смысла тратить деньги на металлические комплектующие.

До недавнего времени тёплые полы монтировали из металлопластиковых труб. Они намного дешевле металлических и вполне удовлетворяют всем требованиям, выдвигаемым к комплектующим для тёплого пола. Единственный недостаток металлопластиковых труб – сложность ремонта в случае повреждения пластикового слоя.

В последнее время всё чаще для обустройства тёплых водяных полов используют трубы из сшитого полиэтилена – PEX. Этот молекулярно изменённый материал отличается термостойкостью, гибкостью и прочностью. Трубы из PEX (PEX-A, PEX-B) рассчитаны на 50 лет службы. Ещё более бюджетный вариант – трубы из термостабилизированного полиэтилена PE-RT.

В себестоимость тёплого пола следует включить также фитинги для PEX-труб или аналогов из PE-RT, ПНД-гофрированные трубы для защиты труб тёплого пола от механических повреждений. Расходы окупаются за счёт длительного срока эксплуатации водяного тёплого пола из полиэтиленовых труб.
