Вентиляция помещения из канализационных труб обычно не вызывает никаких затруднений, но иногда даже у опытных мастеров возникают сложные моменты, которые решить можно только прибегнув к помощи со стороны.

Использование канализационных труб подразумевает использование легких строительных инструментов, так как все работы проводятся по заранее заготовленным поверхностям. Остается лишь соединить и закрепить трубы системы вентилирования. Но здесь есть несколько важных моментов:

• Закреплять трубы необходимо на некотором расстоянии от стен. Расстояния в 1-1.5 см будет достаточно. Этот промежуток позволит снизить степень возникновения конденсата за счет создания тепловой подушки;
• Не стоит сильно стягивать трубы ввиду их хрупкости. Если переусердствовать со стяжкой, то придется идти в магазин за новыми трубами или фитингами.

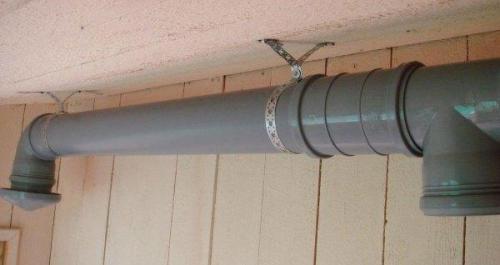

Рисунок 8. Пример крепления

Частые ошибки возникают и во время строительства шахты на крыше помещения. В основном многие используют полый кирпич, что и является ошибкой. Специалисты рекомендуют использовать пустотелый кирпич. Он прекрасно удерживает температуру и не боится никаких воздействий со стороны окружающей среды.

При устройстве вентиляции частного дома стоит учитывать особенности строения помещения. Если не учесть какой-либо угол или выемку на стадии расчета, то в последующем периоде придется докупать материал. Поэтому все необходимо тщательно просчитать заранее, а лучше начертить подробную схему при помощи инженерных программ.

При выборе вентилятора для принудительной системы стоит обратить внимание на его мощность. Чем мощнее вентилятор – тем лучше

Это распространяется как на большие, так и малые помещения.

Необходимость системы вентиляции в гараже не подлежит оспариванию. В подобных местах вытяжная вентиляционная система должна располагаться в таком положении, чтобы она не создавала никаких помех при передвижении или осуществлении работы.

Установка вентиляционной системы из канализационных труб – процесс простой, но в то же время требующий особого внимания со стороны подбора материала. Правильно подобранный материал – залог качественной вытяжной системы!

Вентиляция в гараже из канализационных труб. Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме;
объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

• для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
• частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

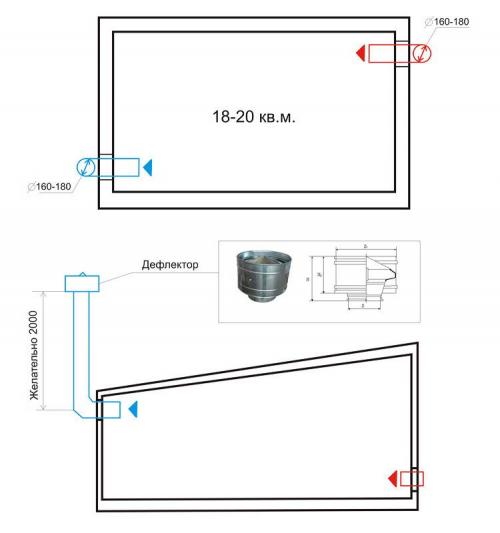

Естественная вентиляция в гараже, как сделать правильно:

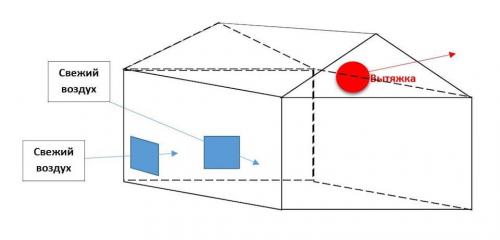

• вытяжки располагаем по диагонали, на противоположных стенах гаража;
• нижнее отверстие должно быть выше поверхности пола на 25 см;
• верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
• старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;

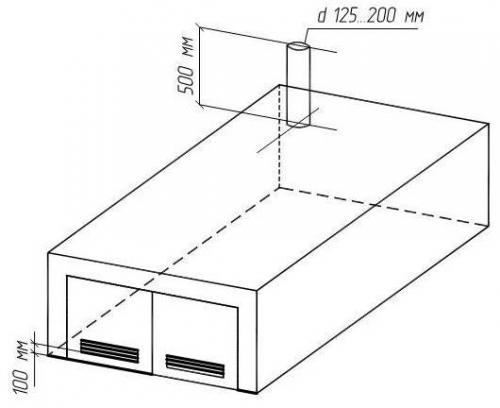

• если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно;
вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний;
важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража.

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

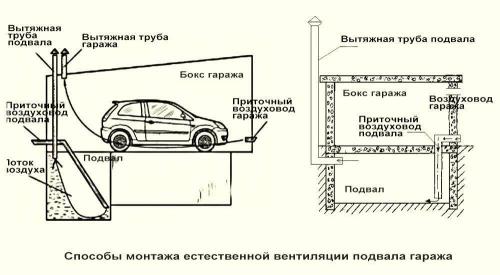

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

• приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
• вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

• определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;

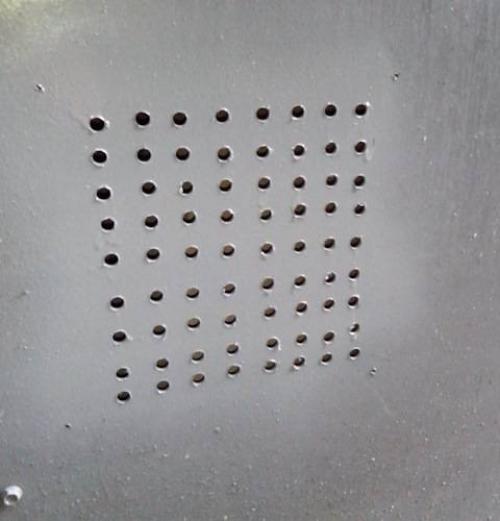

• дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
• красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;

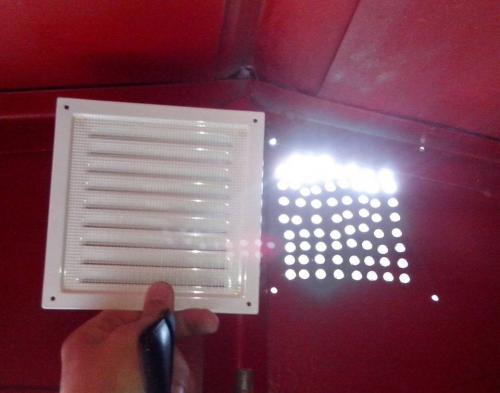

• теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
• решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы;
при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см.

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

Установка вентилятора в 110 трубу. Вентиляция канализации в частном доме — узнаем, какие бывают виды и примеры схем, монтаж своими руками

или звука стока воды. Устранить эти неудобства в частном доме можно с помощью вентиляции канализации.

В данной статье подробно освещены все моменты, касающиеся обустройства вентиляционной системы канализации.

Мы подробно разберем, как установить вентиляционную систему, и каких она бывает видов (с вакуумными клапанами, естественная, принудительная и т.д.), какие бывают схемы ее обустройства, необходимые материалы и инструменты для монтажа, как изготовить дефлектор и какие бывают недостатки вентиляции в частном доме.

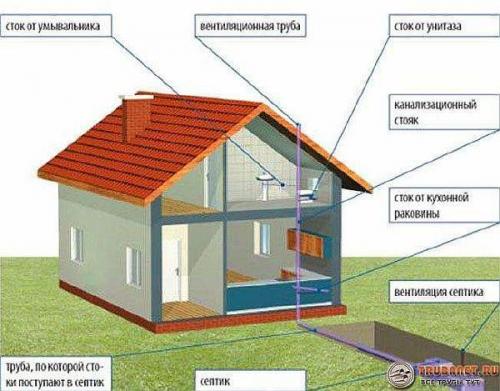

Схемы установок вентиляционных труб

Это надежный способ избавиться от описанных выше эффектов, связанный с удалением запахов через систему вентиляции. При этом исчезают и неприятные звуки, поскольку образуется дополнительный приток воздуха, устраняющий эффект сифона.

Применяются несколько схем вентиляции канализации в частном доме:

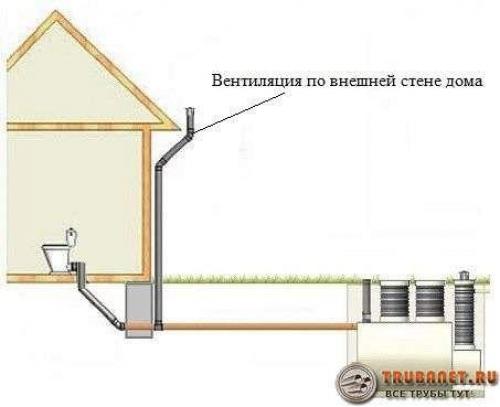

• пристенное наружное расположение, при котором труба выводится наружу дома и крепится кронштейнами;

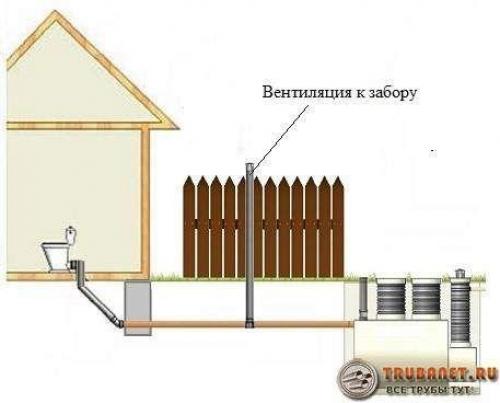

• удаленное расположение – труба относится от дома на расстояние более 5 метров и крепится к любому удобному объекту, например забору;

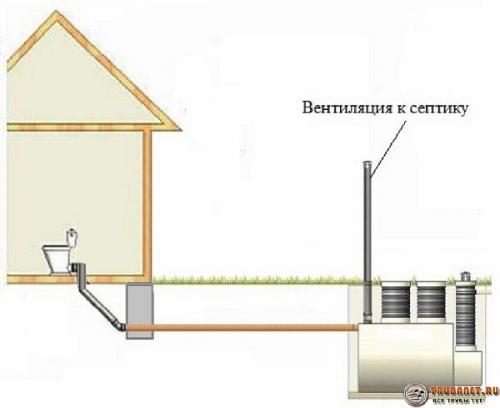

• установка трубы вентиляции в корпусе септика, который располагается от дома на расстояние 5 – 20 метров.

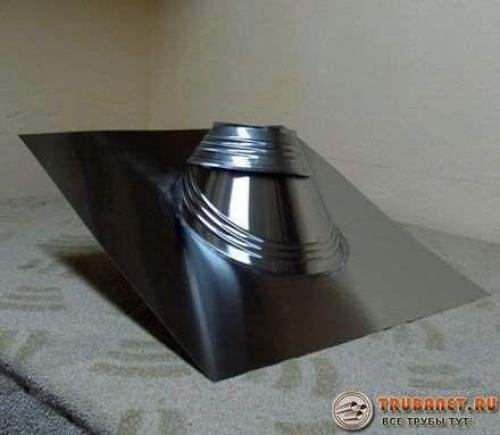

Для всех указанных вентиляционных систем обязательным является защита верхнего конца колпаком. В качестве оголовка чаще всего применяются дефлекторы, улучшающие условия продувки помещения.

Вентиляция через фановую трубу

Таким термином называется труба, которая является продолжением стояка. Для установки на ее верхний конец устанавливается ревизия, продолжением которой и является фановая труба.

Верхний конец должен быть выше конька крыши и располагаться на расстоянии не менее четырех метров от ближайшего окошка. В противном случае возможно попадание неприятного запаха внутрь жилого помещения.

Очевидно, что размер сечения фанового канала должен соответствовать сечению стояка, продолжение которого он и является. Наиболее распространенный размер – 110 миллиметров.

Фановый выход, по сути, является вариантом исполнения вентиляции с внутренним расположением. Основной проблемой при такой установке вентиляции является момент пересечения с потолочным перекрытием и кровельным пирогом . Но строительный рынок вполне обеспечен приспособлениями такого перехода для крыш любого угла уклона.

Вентиляция с вакуумными клапанами

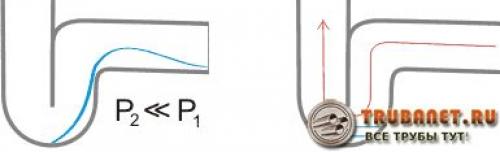

Причиной появления неприятных запахов от канализации является нарушение работы сифонных затворов в унитазе, мойке или раковине. Это может произойти при залповом сбросе стоков в стояке.

На какое-то время он полностью перекрывается сточной водой и в стояке возникает разрежение. Оно естественным образом затягивает жидкость из гидрозатвора в слив, после чего возникает канал сообщения сливной системы с жилым пространством.

Этому явлению успешно противостоит установка фановой трубы, которая уравнивает давление в стояке. Однако давайте представим себе процесс ее установки с пересечением двух перекрытий. Хлопотно и дорого!

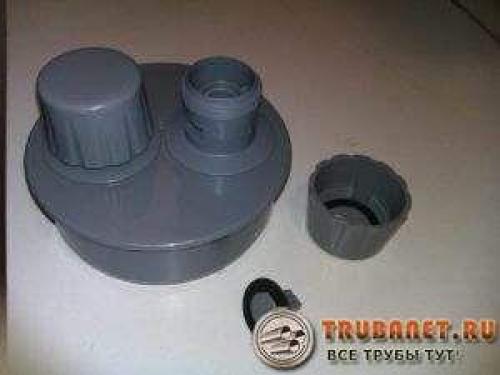

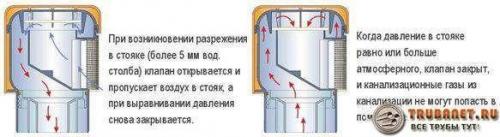

Вместо такого приспособления можно обойтись с помощью вакуумного клапана, который устанавливается вместо фанового канала.

При повышении давления в стояке, запорное устройство плотно прижимается к седлу и препятствует проникновению воздуха из него. В момент слива залповой порции клапан приоткрывается, компенсируя изменение давления внутри системы. Сифонные затворы при этом не страдают.

Крышка запорного клапана работает только под собственным весом и этого достаточно для выполнения назначенных устройству функций. Нужно заметить, что в результате длительной эксплуатации крышка может загрязняться пылевыми отложениями на своей поверхности, ведь она работает в условиях повышенной влажности.

Поэтому ее надо периодически снимать и очищать от налета. Место установки вакуумного клапан – непосредственно на верхней части стока после ревизии.

Это устройство можно использовать только в помещениях с отоплением . В противном случае он будет обмерзать и не сможет выполнять назначенных ему функций.

Вытяжка для канализации в частном доме имеет решающее значение в создании комфортных условий для проживания.

Вытяжка из пвх труб. Фановая труба

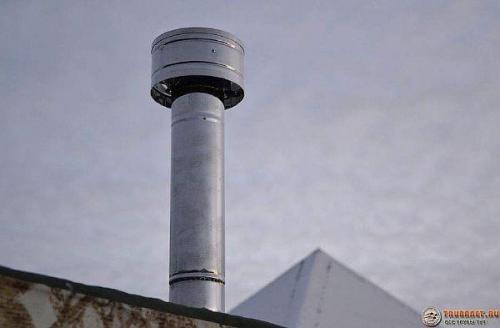

Теперь расскажем о том, как сделать вентиляцию стояка при помощи фановой трубы. Это устройство представляет собой продолжение стояка канализации, который выводится наружу. Многие видели небольшие отрезки труб расположенные на крыше частных домов именно они и являются канализационной вентиляцией.

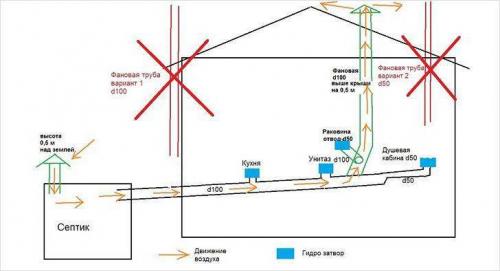

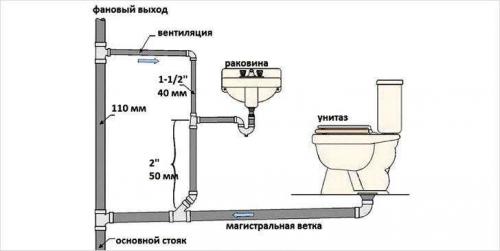

Схема вентиляции канализации

Принцип их действия довольно простой. Теплый воздух из канализации поднимается вверх и выходит наружу. В результате внутри трубы создается небольшое разряжение, наподобие тяги в печке, поэтому воздух будет проникать из помещения в канализацию, а не наоборот.

Ошибки установки фановой трубы

При создании канализационной вентиляции с использованием фановой трубы следует учитывать следующие рекомендации и советы:

• высота фановой трубы должна быть не менее 0,5 м от уровня крыши, а если предусмотрено наличие чердачного помещения, то эта величина увеличивается до 3-х метров;
• диаметр вытяжки должен быть равен диаметру трубы стояка;
• если у вас несколько канализационных стояков, то их можно соединять в верхней части и оборудовать одной фановой трубой;
• не допускается объединения канализационной вентиляцией с печной трубой или с вытяжкой общедомовой вентиляции;
• нежелательно устанавливать фановую трубу поблизости от окон и балконов, запах может попасть внутрь помещения. Лучше если между вытяжкой и оконными проемами будет не менее 4-х метров;
• если у вас многоскатная крыша, то выводить фановую трубу под свес одного из скатов не рекомендуется. В этом случае ее может просто срезать или сломать сходом снега.
• также не желательно оборудовать верх вытяжки дефлектором. Если это сделать, то может образовываться конденсат, который замерзнет зимой и перекроет вентиляцию (или уменьшит ее эффективность).

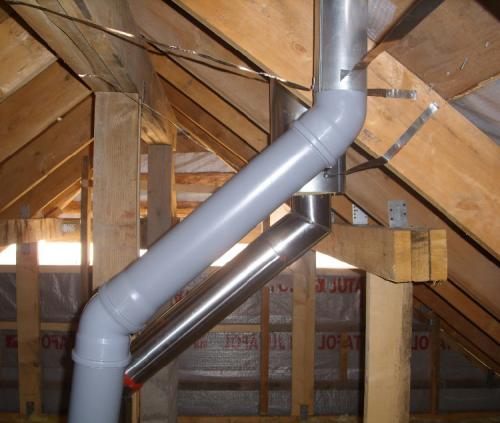

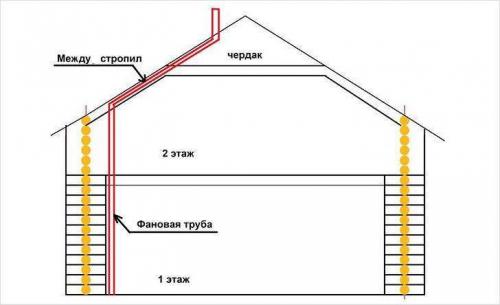

Вывод фановой трубы

При обустройстве канализационной вентиляции фановую трубу делают (как правило) из того же материала, что и стояк. По сути дела, вытяжка будет являться продолжением горизонтальной трубы стояка, выведенной на крышу. При этом стоит учитывать, что использование чугуна (а именно этот материал еще часто встречается в канализационных стояках) нежелательно. Чугун начнет ржаветь и труба просто упадет. Лучше, если фановый выход будет сделан из пластика.

Вентиляционная труба своими руками. Пластиковые воздуховоды для вентиляции

Пластиковый вентиляционный канал удачно вписывается в интерьер

Традиционно материалом для сооружения вентканалов в частных домах служила оцинкованная жесть, использовали также и алюминий. Но с тех пор как появились в продаже более легкие и менее дорогие пластиковые вентиляционные трубы, предпочтения инженеров и домовладельцев безоговорочно были отданы им.

Вы также можете оценить ряд преимуществ, которыми в силу своей физической сущности обладают пластмассовые трубы в отличие от своих металлических конкурентов:

• Устойчивость к коррозии. Основное отличие пластика от железа — отсутствие ржавчины, поэтому пластиковая вентиляционная труба для вытяжки будет незаменима в условиях, где постоянно наблюдается сырость;
• Гладкая внутренняя поверхность. Технология производства обеспечивает пластмассовым трубам для систем вентиляции идеальную гладкость. Этот показатель особенно важен, потому что малейшая шероховатость внутренних поверхностей препятствует свободному движению по трубам воздушного потока;
• Небольшой вес. Чтобы привезти из магазина весь комплект пластиковых труб и фурнитуры, не придется нанимать многотонный грузовик. И какие бы размеры не имели пластиковые трубы, их очень легко можно поднимать и поворачивать при монтаже вентиляционной системы;
• Простота монтажа и обслуживания. Монтировать детали и узлы пластиковых воздуховодов гораздо проще, чем возиться с тяжелыми металлическими коробами. Периодическая проверка и чистка вентканалов также не окажется для вас трудной;
• Сравнительная дешевизна. Стоимость недорогой пластмассы по сравнению с металлом успешно решает вашу проблему, как сделать дешевле вентиляцию из пластиковых труб.

Вытяжной вентилятор в канализационную трубу. Канализационные трубы: за и против

До сих пор нет единого мнения о целесообразности использования канализационных труб для установки системы вентиляции.

Многие эксперты демонстрируют рациональность такого решения, в то время как другие так же убедительно критикуют его. Дело в том, что пластик, как и любой другой материал, имеет ряд преимуществ и недостатков.

Положительные аспекты использования пластика для воздуховодов в вентиляционном строительстве включают в себя:

1. Все пластиковые трубы (поливинилхлорид, полиэтилен, полипропилен и т.д.) легкие и прочные.
2. Вентиляционная система будет иметь достаточную герметичность и прочность.
3. Пластиковые изделия относительно недороги и, в отличие от металла, не подвержены коррозии.
4. Благодаря разнообразию форм и размеров элементов, легко строить каналы любой конфигурации.
5. Небольшой вес изделий упрощает и удешевляет монтаж воздуховодов.

Среди недостатков можно выделить следующие:

1. По мнению некоторых экспертов, некоторые вредные вещества, выделяемые полимерами, будут просачиваться в помещение вместе с воздухом, поэтому даже если производители клянутся в отличной экологической чистоте таких труб, лучше использовать пластик только для вытяжки воздуха.
2. Пластиковые трубы не имеют большого запаса прочности и подвержены механическим нагрузкам.
3. Движение воздушных масс по пластиковым трубам неизбежно вызывает трение, которое приводит к накоплению электростатических зарядов на внутренних стенках. Электрифицированная поверхность начинает вести себя как магнит, интенсивно притягивая частицы пыли и грязи, на которых быстро начинают расти все виды грибов, микроорганизмов и плесени.

Поэтому строительство системы вентиляции из канализационных труб представляется оправданным, прежде всего, по экономическим причинам. Кроме того, такая вентиляция будет характеризоваться хорошими параметрами и будет служить надлежащим образом в течение десятилетий.

Примечание: Для тех, кто сомневается в экологичности пластиковых труб, лучше всего построить только вытяжную часть, из которой будет полностью исключена инфильтрация воздуха в помещение.
