Вентканал для газового котла в частном доме. Принудительная вентиляция

06.03.2022 в 14:55

Вентканал для газового котла в частном доме. Принудительная вентиляция

Принудительная вентиляция устанавливается тогда, когда нет возможности сделать естественную вентиляцию. Такой вариант позволяет механическим путем регулировать приток и отток воздуха. При принудительной вентиляции используются вентиляторы. Чаще всего монтируют канальные устройства. Они подбираются в зависимости от диаметра сечения воздуховода.

Вентканал для газового котла в частном доме. Принудительная вентиляция

Вытяжная принудительная вентиляция — более безопасный вариант в котельной

Если котельная оборудована напольным газовым котлом, механические устройства подбираются с 30% запасом от их максимальной нагрузки. Производительность оборудования зависит от длины вентиляционных каналов и их изгибов, а также диаметра сечения труб. Чтобы более точно это сделать, необходимо, как минимум воспользоваться формулой для расчета воздухообмена:

L = V x K

L – максимальная производительность оборудования выражается в м3/1 час

V – объем вентилируемого помещения. Его можно найти, если умножить площадь на высоту (V = S x h).

K – величина, которая указывает норму воздухообмена индивидуально для каждого помещения. Зная все эти показатели, можно без труда подобрать вентилятор с необходимой мощностью. Есть и более простой вариант выполнения расчетов – калькулятор у нас на сайте.

Приточный воздух при желании может подогреваться или охлаждаться. Есть варианты обустройства котельных системой кондиционирования. В воздуховоды лучше монтировать вентиляторы в металлических корпусах.

Систему принудительной вентиляции можно оборудовать автоматикой. Например, при включении котла одновременно будут включаться вентиляторы. Важно помнить, что согласно нормам СНиП полное обновление воздуха в котельной должно производиться 3 раза за 1 час. Опираясь на эти требования, необходимо позаботиться о том, как сделать вентканал в частном доме для газового котла правильно.

Важно! Разумным вариантом будет комбинирование естественной и приточной вентиляции. В случае отключения электроэнергии, циркуляция воздуха сможет производиться естественным путем.

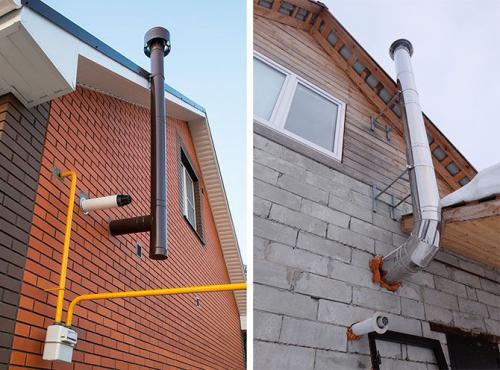

Вытяжка для газового котла в частном доме. Требования к дымоотводам газовых котлов

Отопление магистральным газом самое удобное и дешевое (стоимость подключения тут выносится в скобки); если у домовладельца есть возможность провести газ в дом, он редко сомневается. Но, говоря сухим языком официальных интервью "для безопасной работы газового оборудования должно быть обеспечено удаление продуктов сгорания газа, поэтому такое большое значение уделяется исправной работе дымовых каналов". От качества дымохода газового котла зависит даже не качество жизни, а сама жизнь, поэтому соблюдение требований к дымовым каналам газовых котлов так жестко контролируется и в Москве, и в самой отдаленной деревне.

Эти требования прописаны в ряде документов, в том числе в СНиП 2.04.05, СНиП-91. СП 7.13130.2013 и п.5.1.1.ВДПО. Также всегда учитываются рекомендации производителя. Вот основные положения из этих документов:

  • Тяга должна быть такой, чтобы полностью удалять отработанные газы;
  • Дымоотвод должен быть устойчивым к высоким температурам;
  • Согласно СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности, высота дымовой трубы не может быть менее пяти метров. Она должна не менее, чем 50 мм, выступать над плоской кровлей; не менее, чем 500 мм - над коньком кровли или парапетом (если расположена на расстоянии до 1,5 м от них); быть не ниже конька кровли или парапета, (если расположена на расстоянии 1,5- 3 м от них) и не ниже линии, проведенной от конька вниз под углом 10° к горизонту (если она расположена на расстоянии более 3 м от конька.

Вытяжка для газового котла в частном доме. Требования к дымоотводам газовых котлов

  • Если рядом с дымовыми трубами расположены вытяжные вентканалы, они должны быть такой же высоты, как эти трубы.
  • Составные части дымохода на всем его протяжении должны быть герметичны, а в месте прохождения через перекрытия труба должна быть цельной и без стыков;
  • В составе дымоотводной системы необходимо предусмотреть конденсатосборник;
  • Стенка металлической трубы делается из легированной стали высокого качества с антикоррозийным покрытием.

При монтажных работах учитываются следующие правила:

  • У каждого котла должен быть единичный дымоотвод;

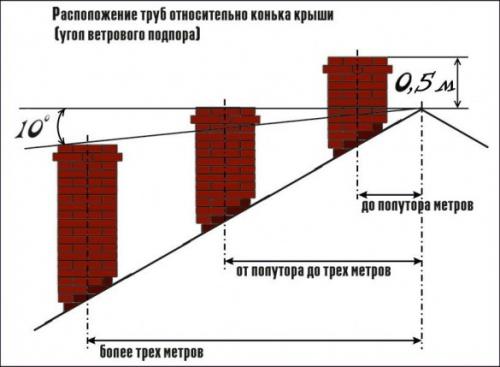

  • Высота и размер сечения труб дымохода необходимо правильно подбирать для свободного и полного вывода дыма;
  • Расстояние между дымоотводными трубами и поверхностями зависит от материалов, из которых сделаны эти поверхности; для негорючих материалов установлен отступ в 50 мм и более, для горючих – 25 см и более.

Mr Leshiy Участник FORUMHOUSE

Для газового котла достаточно и 0,5 мм толщины - главное чтобы сталь была 300-х марок, AISI 304, 316, 321.

  • Чтобы чистить дымовые каналы от сажи, нужны углубления около 250 мм;
  • На дымоотводных трубах могут быть повороты, но не болеет трех, их закругление равно диаметру трубы, в местах поворотов должны быть ревизионные люки;
  • На дымовых трубах рекомендуется устанавливать зонты и оголовки.

Регион190 Участник FORUMHOUSE, мастер-приемщик в ВДПО

Собирать по конденсату. Люк для чистки дымохода обязательно ниже тройника на 25 см (будет 15-20 см примут, 10 см начнут умничать). Разгонный участок (прямая труба от котла) не менее 700 мм. Дымоповорот-не более трех (тройник и два колена, лучше чтоб было два). Горизонтальный участок не более 3-х метров. Тройник - 90 градусов (не все газовые тресты примут 45, у них свои рекомендации и правила и им плевать, что написано в инструкции по котлу). Расстояние монотрубы от горючих материалов 25 см, от негорючих 5 см; термотрубы - 5 см. Ни в коем случае не прикасаться к газовой трубе, дымоход - газоход не менее 5 см от неё!

Расчёт вентиляции для газового котла. Устройство вентиляции в котельной частного дома и как ее правильно установить

Для поддержания комфортного микроклимата в холодное время дом тщательно стараются утеплить. Помещения реже проветриваются. Когда вентиляция в котельной частного дома выходит из строя, создается аварийная обстановка. Из-за плохой циркуляции появляется множество проблем. Продуманное вентилирование в котельной один из самых основных вопросов.

Необходимость и функции вентиляции в котельной частного дома

Чистый воздух имеет большое значения для качественной работы газового котла. Если естественным путем не удается наладить поступление свежего воздуха, проводят искусственное вентилирование.

Без систематического проветривания сгораемые вещества попадают на трубы, снижается эффективность работы газового котла, хуже обогревается дом. Но, даже, не это самое страшное. Из-за неисправной вентиляции и неудовлетворительной работы оборудования в помещении скапливаются избытки угарного газа, жизнь людей ставится под угрозу.

Профессиональный монтаж вентиляции в котельной частного дома:

  • Продлевает срок службы на более длительный период эксплуатации;
  • Создает в доме хорошие климатические условия для проживания;
  • В помещении всегда находится достаточный объем кислорода;
  • На стенах не появляется сырость и плесень;
  • Меньше концентрация продуктов горения;
  • Котел работает с высокой отдачей.

Вентиляция в котельной частного дома регулирует скопление угарного газа, не образовывается обратная тяга. Превышенная концентрация углекислоты опасно для здоровья. Благодаря обменным процессам в воздухе, в помещение поступает кислород, который необходим для жизни человека и налаженной работы газового оборудования.

Требования к вентиляции газовой котельной в частном доме и нормы согласно СНиП

При несоблюдении норм и правил газовые службы применяют санкции, вплоть до отключения газа. В частном доме устанавливается обособленная система вентиляция:

  1. Вытяжка за час способна трижды сменить воздух;
  2. Приток поступает суммарно в таком же количестве, как в вытяжку вместе с учетом потребности горения газа.

В верхней части потолка должно находиться вытяжное устройство. Обычно – это вытяжная труба. Диаметр трубы обозначают газовщики при создании проекта-схемы на строительство. По всем требованиям диаметр составляет 1,3 метра. Труба создает условия для нормального входа и выхода воздуха.

Например, объем помещения в котельной составляет 15м3. За час эти пятнадцать кубов должны выйти три раза через вытяжку. То есть, 45м3за час должно естественным образом уйти наружу через вытяжную трубу.

Вентканал в частном доме. Специфика канальной вытяжки

Отработанный воздух покидает дом через отдушины, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или подсоединяют к расположенной в центре дома вентиляционной шахте.

Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома используют преимущественно при устройстве вытяжной части системы. Естественный приток по воздуховодам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.

В схемах естественного вентилирования каналами обеспечивают вытяжную часть системы. Вытяжные воздуховоды в частных домах нередко объединяют в шахты

К вытяжке гравитационного вентилирования воздушные массы подталкивают свежие порции воздуха, затянутые через форточку, приточник ПВХ окна или открытую входную дверь. Сечение воздуховодов выбирают с учетом нормативов воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.

Кроме жилых и подсобных помещений в частном доме системами вентилирования требуется обеспечить подвал и сооруженное в нем хранилище, фундамент без подвала, холодный чердак или обустроенную мансарду. В естественных схемах они обеспечиваются продухами, фронтонными и слуховыми окнами.

Виды вентиляционных каналов

По расположению различают:

  • Встроенные . Сооружают из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводят еще на этапе строительства.
  • Подвесные . Выполненные из оцинкованной стали или армированного пластика. Обустроить подвесные каналы довольно легко, даже после того, как дом уже построен.

Воздуховоды разделяют на круглую и прямоугольную форму сечения. У каждого типа свои преимущества:

  • Круглый воздуховод . Легкий монтаж, лучший воздухообмен, меньший вес;
  • Прямоугольный воздуховод . Занимает меньшее пространство, легче маскируется коробами, фальшь потолками и стенами.

В свою очередь, трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.

Гофрированные вентиляционные трубы проще в укладке, но их монтаж возможен только по горизонтальным поверхностям и на небольших участках вертикальных стен

По жестким трубам воздух перемещается без каких-либо препятствий, поэтому они обеспечивают наименьшее сопротивление и минимальный шум. Однако с помощью гофрированных труб быстрей и легче осуществить монтаж.

Что такое дефлектор?

Дефлектор — это специальный колпак, который устанавливается на устье вытяжной трубы системы вентилирования. Он рассекает поток ветра, за счет чего образуется зона низкого давления, при этом сила тяги может увеличиться до 20%.

Также вентиляционный дефлектор исключает попадание атмосферной воды в вентиляционную систему и предотвращает задувание ветра в вентиляционный канал.

Дефлектор устанавливают на устье вытяжной трубы. Это устройство выполняет две важные функции: усиливает тягу + защищает от атмосферных осадков

Существуют следующие типы дефлекторов:

  • Цилиндрический или зонт Волпера . Представляет из себя изогнутый цилиндр, прикрытый тарелкой. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветра;
  • Н-образный дефлектор . Корпус изготавливается из труб в виде буквы H. Отличается повышенной защитой от задувания ветра, попадания в канал влаги и обратной тяги, но из-за особенностей конструкции имеет невысокую производительность;
  • Дефлектор типа ЦАГИ . Конструкция включает в себя стакан с расширением на конце, крышку-зонт и цилиндрическую обечайку. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопадов, дождей, имеет наименьший коэффициент сопротивления;
  • Турбодефлектор . Представляет из себя вращающийся шар с лопастями, отличается повышенной эффективностью, но стоит обычно несколько дороже;
  • Флюгер . Напоминает крыло. Принцип действия схож с турбодефлектором .

Выбор модели дефлектора зависит от местных условий. В регионах с высокой ветровой нагрузкой предпочитают обычные грибки. В областях с низкой активностью ветра лучше поставить дефлектор с турбиной, он обеспечит тягу даже при легком дуновении.

Вытяжка для настенного газового котла. Требования

Если сила газового аппарата превосходит 30 кВт, для его монтажа применяется обособленное строение или помещение.

Модели с мощью более 150 кВт размещаются в котельных.

Версии до 30 кВт ставятся на кухнях, в коридорах и комнатах.

Критерии вентиляции в котельной с газовым котлом для частного дома систематизированы в данной таблице:

Величины Минимальный параметр Обязательные условия Площадь 15 кв.м. Мощный фундамент.

Бетонированный пол.

Наличие водопровода, канализации, отопительной трубы, естественного освещения.

Утёплённые стены.

Форточка.

Огнеупорные материалы стен и двери.

Обособленные каналы для устранения газов и попадания воздуха

Высота потолков 220 см Окно 3 куб. см на 1 куб.м Примерная высота зазора под дверью 2,5 см Диаметр дырочек (4-5 штук) в двери 2 см Вентиляционное окошко1/30 от совокупной площади Дистанция от стены до газовой техники 10 см

Это основные требования по СНиП по вытяжке для газового котла в частном доме. Также следует учитывать и разрешённые зоны для сотворения котельных:

  • пристроенные сооружения,
  • отдельные боксы,
  • чердаки,
  • цоколи,
  • подвалы.

Последние два пункта позволены для аппаратов на сжиженном горючем.

Требования к вытяжке для настенного газового котла в частном доме более лояльные. Ведь мощность таких аппаратов не более 30 кВт. Их можно монтировать на кухнях и в ванных.

Сами требования таковы:

Дистанции:Необходимый минимум (см)Условия Труба в горизонтальном исполнении – потолок. 20 Все поверхности помещения создаются из невоспламеняющихся материалов.

Выходной сектор трубы отделывается огнестойкой изоляцией.

Нормы вентиляции для газового котла. Требования к вентиляции

Газовые котлы отнесены к устройствам повышенной опасности, потому к ним и к вентсистемам предъявляются высокие требования. Нормы и правила оборудования котельных, требования к вытяжке регламентируются СП 89.13330.2001 «Котельные установки».

Требования к зданиям и помещениям

К любому зданию, проектируемому с учетом монтажа независимого газового отопления, предъявляется ряд серьезных требований. Предусматривается выделение отдельного, оборудованного согласно нормативных документов помещения — котельной. Допускается ее создание в таких местах (список составлен с учетом уменьшения предпочтительности):

  • в отдельно расположенном строении;
  • в дополнительной пристройке;
  • на чердаке;
  • в подвале (цоколе).

Переоборудование цоколя либо подвала под котельную разрешается в исключительных случаях при выполнении условия: наличия двух вентиляционных систем — главной и дублирующей. Особенно это требование касается котельных, функционирующих на сжиженном газе. Он имеет больший удельный вес и при утечке накапливается у пола, что ведет к взрывоопасной ситуации.

К расположению настенных котлов до 30 кВт, предназначенных для отопления дачи либо небольшого индивидуального дома, требования менее строгие. Устройства имеют изолированную топочную камеру и циркуляция воздуха для них создается просто: достаточно коаксиального воздуховода, установленного в наружной стене. Он одновременно обеспечивает всасывание в камеру наружного воздуха и удаляет продукты горения на улицу.

Котлы настенной установки допускается размещать непосредственно в доме: в ванной, подсобках, кладовках, кухне.

Нормы вентиляции для газового котла. Требования к вентиляции

Вентиляция для газового котла в частном доме

К помещениям с газовым отопителем напольной конструкции , предъявляются такие ограничения:

  • площадь от 4 м²;
  • общий объем более 8 м³, высота потолков от 2,2 м;
  • ширина дверного проема — от 0,8 м;
  • устройство 1-2 оконных проемов с открывающимися наружу двойными фрамугами;
  • беспрепятственное поступление кислорода — устройство в оконной раме либо наружной стене технологического отверстия;
  • по СНиП 31-03-2001 суммарная площадь остекления принимается до 0,05 м² на каждый куб. метр объема котельной.

Требования к монтажу котла

Согласно СП 89.13330.2001, при установке газового отопителя и обустройстве вентсистемы должны соблюдаться такие нормативы:

  1. К воздуховоду допускается подключение только одного или двух котлов независимо от их расположения.
  2. Должна обеспечиваться полная герметичность вентканала.
  3. Швы заделываются герметиками, обеспечивающими надежную изоляцию при высокой температуре.
  4. Каждый элемент выполняется из огнестойких материалов.
  5. Горизонтальные участки устраиваются из двух каналов. Первый предназначается для отвода продуктов сгорания топлива, второй — для непрерывного поступления воздушного потока.
  6. Очистной канал должен размещаться ниже главного на 250-350 мм.

Не менее жесткие требования к вентиляции имеются по расстояниям и размерам:

  1. Горизонтальная труба размещается на удалении от потолка более 200 мм.
  2. Все поверхности изготавливаются только из огнеупорных материалов.
  3. На внешнем выводе трубы из стены все горючие поверхности укрываются огнестойким изолирующим слоем.
  4. Расстояние от внешней стены с выходящей трубой до окончания воздухоотвода назначается от 300 мм.
  5. Труба располагается от поверхности земли на удалении от 200 мм.
  6. При наличии другой стены напротив трубы, расстояние до нее принимается от 0,6 м.

Рекомендуем по теме! Для чего нужен рекуператор воздуха и как он работает?

Вентиляция для двухконтурного котла. Критерии и нормативы

Существуют свои нормы вентиляции для газового котла и помещения с ним. Имеет значение тип отсек сгорания аппарата – закрытый или открытый.

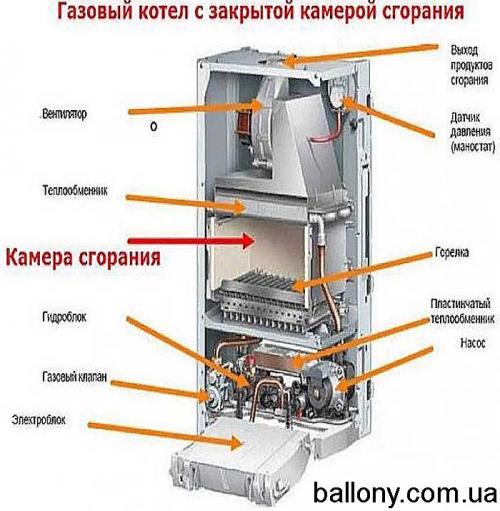

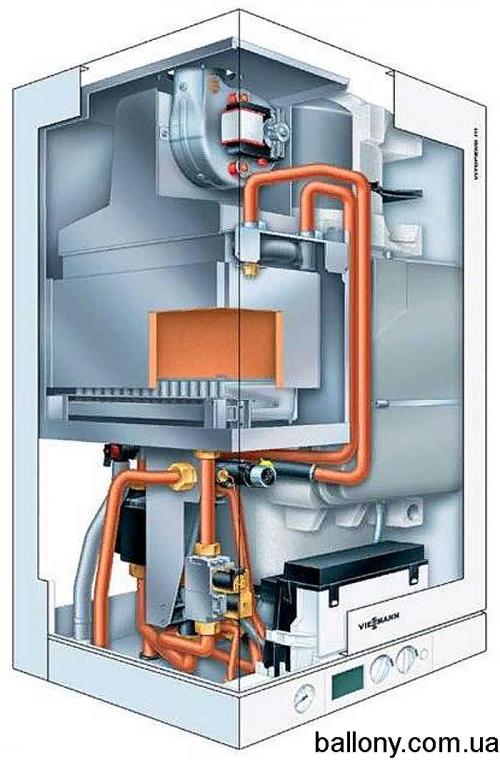

Котлы с закрытой камерой сгорания должны оснащаться коаксиальным каналом. По нему синхронно идут два процесса: в горелку проникает воздух с улицы, и устраняются результаты горения.

Вентиляция для двухконтурного котла. Критерии и нормативы

Вентиляция в помещении с газовым котлом монтируется с учётом таких критериев:

  1. Максимальное число единиц газовой техники для подключения к дымоходу – 2. При этом не имеет значения их удалённость и позиция.
  2. Продукты горения проникают в дымоходы на дистанции минимум 50 см на различные уровни. При подаче только с одного уровня в дымоотвод ставится рассечка, имеющая высоту от 50 см.
  3. Абсолютная герметичность все вентиляционной системы. Должна исключаться даже минимальная утечка горючего и копоти.
  4. Швы на участках соединений дымоотводов покрываются термостойким герметиком.
  5. Все элементы системы оснащаются термоизоляцией. Это ключевая мера против возгорания.
  6. Вентиляция оборудуется та, чтобы образовывался отток в трёхкратном воздухообмене, шла подача с одним оттоком, и добавлялся воздушный объём для горения.

Для аппаратов с открытой камерой сгорания основные критерии отражены в СниП 2.04. 05-91. Если их мощность не превосходит 30 кВт, их можно монтировать на кухне, только там должна отсутствовать плита.

Вентиляция для двухконтурного котла. Критерии и нормативы

А модели с закрытым отсеком в этих помещениях использовать позволяется.

Если мощность аппарата свыше 30 кВт, для него создаётся отдельная пристройка – котельная. К ней предъявляются следующие требования:

  1. Наличие двух вариантов воздухообмена: принудительного и естественного.
  2. Площадь – минимум 15 кв.м.
  3. Наименьшая высота потолков – 2,4 м. По нормам это показатель 6 м. но если он меньше, применяется поправочное значение 0,25 на каждый метр вниз.
  4. На 1 куб.м окна по площади достигают 300 кв.см.
  5. Наличие отдельного входа. В пристройке можно устроить дверь, ведущую в жилой сектор.
  6. Участок монтажа оборудования покрывается негорючими материалами, например листами из металла или асбокартона.
  7. Если монтируется техника с открытой горелкой, минимальная длина дымоотвода составляет 4 м, количество поворотов в углах – не более 3. Это важно условие для образования тяги.

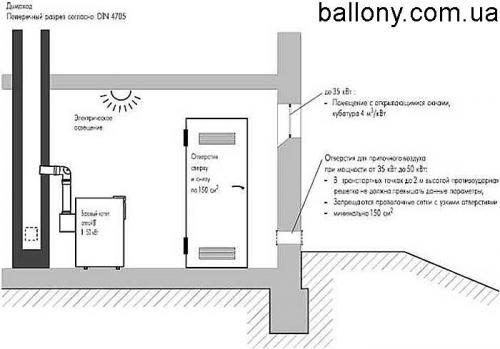

Схематически вентиляцию в котельной отображают так:

Вентиляция для двухконтурного котла. Критерии и нормативы

Канала для воздушной циркуляции нужно создавать ещё на стадии строительства. Их минимальный диаметр – 20 см. После финальных расчётов можно монтировать вентиляторы и небольшие решётки с переходными гильзами.
