У всех видов теплых полов есть минусы и плюсы, которые нужно учитывать при выборе нагревательных систем. Начнем с преимуществ водяных конструкций:

• Теплые полы жидкостного типа эффективно обогревают помещения высотой до 1.7 м . Они заменят батареи и помогут создать в комнате комфортный микроклимат.
• Такой пол выгоднее, чем электрический . Функционирование второго потребует значительно больше электроэнергии, а результат будет аналогичным.
• Водяная система не сушит воздух . И в отличие от инфракрасного теплого пола не провоцирует активную циркуляцию пыли.
• Водяной пол достаточно прост в эксплуатации . Главное — грамотно сделать монтаж конструкции.
• Конструкция быстро нагревает комнату . А после выключения пола комната медленно остывает благодаря повышенной теплоемкости системы.

Перечислим и минусы:

• При нарушении технологии монтажа есть риск возникновения протечек . И самое неприятное — чтобы выявить проблему, придется вскрывать бетонную стяжку.
• Если хотите сделать водяной теплый пол в квартире в многоэтажном доме, придется согласовывать работы . Дело в том, что в таких зданиях система зависит от центрального водоснабжения. В итоге повышается гидравлическое сопротивление. Поскольку водопровод не рассчитан на горизонтальные конструкции, центральная система может выйти из строя. А это приведет к перебоям с отоплением у соседей.
• Жидкостные теплые системы долго и сложно монтировать . Спешка в этом деле неуместна, потому что придется в прямом смысле вымерять каждый миллиметр пространства и предельно аккуратно укладывать трубы.

Подводим итоги. Водяной подогрев пола в квартире организовать сложнее, чем в частном доме. Работы придется согласовывать, однако их не всегда одобряют. Зато если все же удастся создать жидкостный подогрев, можно наслаждаться теплом в холодный сезон даже в отсутствие основного отопления.

Источник: https://doma-na-veka.ru/stati/teplyy-vodyanoy-pol-v-chastnom-dome-plyusy-i-minusy-teplogo-pola

Связанные вопросы и ответы:

Какие преимущества и недостатки имеет теплый водяной пол по сравнению с электрическим

К напольным покрытиям, которые можно укладывать поверх теплых полов, относятся:

• Неутепленный линолеум
• Ламинат
• Тонкая паркетная доска
• Керамическая и кафельная плитка
• Наливные полы.

Благодаря особенностям распределения тепла для гидравлических теплых полов подойдут все вышеперечисленные напольные покрытия. С электрическими полами несколько сложнее. Под кафельную, керамическую плитки и наливные полы можно использовать только кабельные системы, потому как только они рассчитаны для заливки в толщу стяжки и раствора.

Однако в случае, вы все же решили использовать электрические нагреватели под ламинат или линолеум, лучшим варрантом станет инфракрасный пленочный теплый пол. Он легко укладывается между слоями амортизирующего теплоизолятора в виде вспененного полиэтилена и непосредственно ламинатом. В таком варианте энергия от нагревательных пластин идет в большей части именно на обогрев поверхности и не растрачивается на толстый слой стяжки.

Сравнительный разбор достоинств и недостатков теплого и водяного пола

Себестоимость . Полный комплект электронагревательного пола стоит приблизительно в 2 раза дороже водяного.

Стоимость эксплуатации – если сравнить теплые полы по этому критерию, преимущество здесь будет на стороне водонагревательной системы отопления. Стоимость подогрева теплоносителя существенно ниже, особенно если для подогрева используется газовый котел.

Стоимость ремонта – сравнение электрического и водяного теплого пола, особенно с учетом отзывов потребителей показывает, что выполнение ремонтных работ, связанных с повреждением кабеля обходится дешевле. Следует также учитывать последствия, связанные с протечкой водопровода. Если нарушение герметичности происходит в квартире многоэтажного дома, придется компенсировать ремонт соседей, живущих снизу.

Стоимость оформления документов – чтобы высчитать экономическую эффективность теплых полов необходимо учесть, во сколько обойдется получение разрешения на эксплуатацию системы отопления. Электронагрев пола не требует дополнительного оформления документов. Чтобы подключить водяной контур, потребуется оформить большое количество бумаг, заплатить государственную пошлину и т.д. В результате себестоимость водяных полов (с оформлением документов) приблизительно будет равна цене греющего кабеля или матов.

Как выбрать подходящий материал для труб теплого водяного пола

Кроме всего вышеперечисленного, следует не упускать из виду целый ряд факторов, позволяющих проверить, соответствует ли устройство стандартным техническим требованиям:

1. Оптимальный вес . В установке внутрипольного обогрева запрещено использовать тяжелые стальные изделия. Они перегружают перекрытия и категорически не рекомендуются к применению в закрытых системах строительными правилами.
2. Приемлемая длина . Любые соединения в контуре, сделанные с помощью муфт, сварки или фитингов, считаются потенциальной областью протечек и засорения. Необходимую длину труб определяют в ходе специальных расчетов. Обычно материал выпускается в бухтах и продается по метражу.
3. Гибкость и эластичность . Конструкции, хорошо гнущиеся вручную, не будут трескаться и ломаться, позволят легко добиться нужной криволинейной формы с изгибами подходящего радиуса.

Наиболее распространенные диаметры – 16, 18 и 20 мм. Выбирая трубы для обустройства теплого водяного пола, следует учитывать один момент: меньший диаметр увеличит сопротивление жидкости и, соответственно, уменьшит эффективность теплообмена.

Увеличив показатель, придется нарастить толщину стяжки. Подобная манипуляция усилит нагрузку на перекрытие и подымет уровень пола, что приемлемо не для каждого помещения.

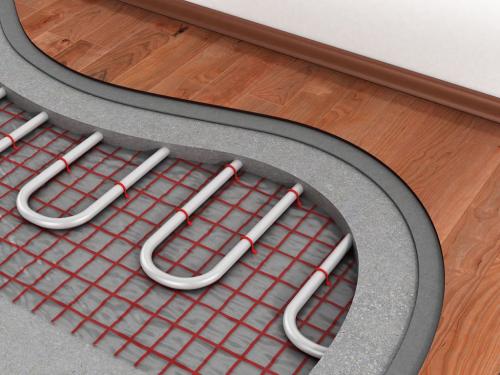

Независимо от схемы расположения змеевика, укладка водяного контура подразумевает наличие изгибов. Труба должна быть эластичной, сохранять прочность по всей длине магистрали и удерживать заданную форму

Диаметр изделия влияет на предельную длину контура.

Чем больше метраж, тем более явным становится риск превышения возможностей циркуляционного насоса и возникновения застоя жидкости на месте. а о том, как правильно рассчитать количество труб для теплого пола, читайте в этом материале.

Как рассчитать необходимую мощность системы теплого пола для частного дома

Шаг петель тёплого пола и диаметр труб должны определяться теплотехническими и гидравлическими расчётами. Для облегчения задачи выбора шага петель можно воспользоваться практической табл. 2 .

Таблица 2. Рекомендуемый шаг труб тёплого пола

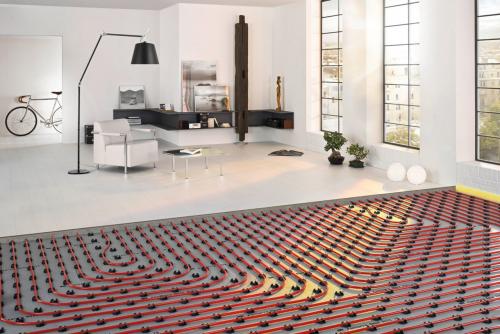

Следует учесть, что шаг петель менее 100 мм трудно осуществить на практике из-за маленького радиуса изгиба трубы, а шаг более 250 мм не рекомендуется, так как возникает ощутимая неравномерность прогрева тёплого пола. Существует несколько способов раскладки петель тёплого пола по помещению ( рис. 3 ). Наиболее предпочтительным вариантом является укладка двойным меандром («улиткой»).

По сравнению с раскладкой «змейкой» этот вариант имеет следующие преимущества:
• количество труб на 10–12 % меньше;
• гидравлические потери ниже на 13–15 %. Это объясняется тем, что при двойном меандре значительно меньше «калачей» (элементов поворота трубы на 180°);
• прогрев пола идёт более равномерно по всей площади из-за чередования подающей и обратной труб. Однако из-за этого же при такой раскладке не следует задавать расчётный перепад температур теплоносителя выше 5 °С.

Трубы тёплого пола нужно раскладывать таким образом, чтобы теплоноситель сначала поступал к наиболее холодным зонам помещения (окна, наружные стены). Трубы укладываются с отступом от стен и перегородок на 150 мм.

Рис. 3. Способы раскладки петель тёплого пола

Для равномерного прогрева греющей плиты тёплого пола трубы должны прокладываться по возможности параллельно друг другу. Наращивать петли тёплого пола допускается только с применением пресс-фитингов или надвижных фитингов (при этом сопротивление фитингов включается в гидравлический расчёт), так как они относятся к неразъёмным соединениям и могут замоноличиваться в строительные конструкции.

Максимальная длина одной петли тёплого пола определяется возможностями циркуляционного насоса. Для коттеджных и квартирных систем экономически целесообразной считается система напольного отопления, расчётные потери давления в которой не превышают 20 кПа (2 м вод. ст.).

Руководствуясь этим требованием, задавшись перепадом температур теплоносителя, шагом труб и температурой поверхности пола, можно рассчитать максимальную длину одной петли для конкретного типа труб ( табл. 3 ).

Таблица 3. Максимальная длина петли при шаге труб 150 мм

Температура поверхности пола, °С	Максимальная длина петли (м) при перепаде температур теплоносителя 5/10 °С, для труб размером
35	51/79	54/84	88/137

Площадь пола, обслуживаемая одной петлёй, зависит от принятого шага труб и в квадратных метрах примерно равна шагу труб, выраженному в сантиметрах. То есть, при шаге труб 15 см площадь обслуживаемого пола составляет ориентировочно 15 м². Подводящие участки труб от коллектора до обслуживаемого петлёй помещения следует теплоизолировать с помощьюили гофрокожуха ( рис. 4 ).

Это делается по двум причинам:
• во избежание перегрева пола на участках прокладки подводящих трубопроводов;
• теплопотери на подводящих участках, как правило, не учитываются при теплотехнических расчётах тёплого пола, а они, при достаточной удалённости петли от коллектора, могут быть весьма значительны.

После укладки труб следует выполнить исполнительную схему, где указать точную привязку осей труб. Это необходимо, чтобы при дальнейших работах или ремонте не повредить трубу.

Рис. 4. Теплоизоляция подводящих участков трубопроводов

Устройство краевых зон

В случае, когда напольное отопление не может полностью восполнить теплопотери помещения, можно попытаться компенсировать недостачу тепловой энергии устройством краевых зон. Краевые зоны – это участки тёплого пола с повышенной температурой поверхности пола, которые устраивают, как правило, вдоль наружных стен на ширину не более 1 м.

Повысить удельный тепловой поток в краевых зонах можно несколькими способами:
• уменьшить шаг труб ( табл. 4 ; рис. 5 А );
• использовать отдельную петлю с повышенной температурой теплоносителя ( рис. 5 В );
• использовать отдельную петлю с увеличенным диаметром трубы ( табл. 5 );
• использовать отдельную петлю с повышенной температурой теплоносителя, уменьшенным шагом и увеличенным диаметром труб.

Таблица 4. Влияние шага трубы на изменение удельного теплового потока (по отношению к шагу 15 см)

Таблица 5. Влияние диаметра труб на изменение удельного теплового потока (по отношению к наружному диаметру 16 мм)

Применение отдельных петель с повышенной температурой теплоносителя имеет смысл использовать, когда имеется несколько помещений с краевыми зонами. В этом случае трубопроводы краевых зон можно обслуживать отдельным насосно-смесительным узлом.

В любом случае температура поверхности пола в краевых зонах не должна превышать 31 °С, а также температуры, на которую рассчитано финишное напольное покрытие.

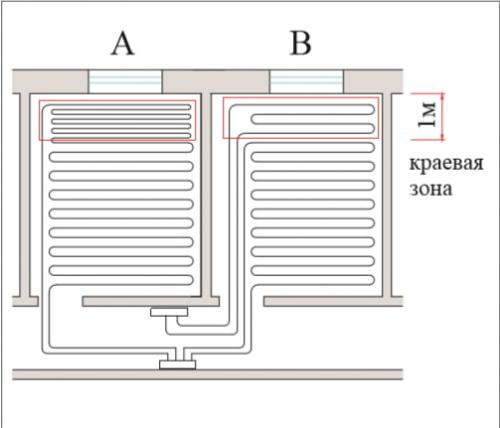

Рис. 5. Варианты устройства краевых зон тёплого пола

Примечания:Марки не менее 400.Крупностью не менее 0,5 мм.Рекомендуемое использование.

Как правильно уложить трубы для теплого пола, чтобы избежать протечек

Функционирование любого типа теплого пола связано с нагревом отделочного декоративного покрытия. Поэтому далеко не любые варианты облицовки в данном случае подойдут.

Все теплые полы делятся на основные разновидности:

Кабельные;

Стержневые;

Карбоновые;

Эластичные инфракрасные;

Водяные.

Для внешней отделки могут подойти: керамическая плитка, ламинат, ковролин, виниловые или полимерные отделочные материалы, фанера, линолеум, паркет.

Рекомендации выглядят следующим образом:

Если система расположена на кухне, в санузле или ванной комнате, лучше всего остановить выбор на классической плитке. Материал не боится перепадов влажности. Цена материала вполне доступна. Также она порадует вас широким спектром фактур, оттенков, типа поверхности и текстуры на любой вкус и бюджет;

Если предполагаются высокие нагрузки механического типа на поверхность, лучше приобрести керамогранитную разновидность такой облицовки. Плитка станет идеальным напольным покрытием для теплого водяного или кабельного пола. Облицовка прослужит долго. Она сохранит первоначальную яркость цвет и оттенок. Обладает высоким показателем теплопроводности. Такой системе можно смело поручить функции основного источника тепла в доме;

Если он выступает в роли дополнительного поставщика, то финишную отделку допустимо сделать из ковролина либо ламината. Они прекрасно накапливают и сберегают, даже если мощность системы всего 110 Вт/м²;

Если вы предпочитаете деревянные материалы, то смело выбирайте качественную натуральную пробку или паркетную доску. Не забывайте, что максимально допустимая граница нагрева составляет 27-300°С в зависимости от рекомендаций производителя. С ними вы сможете ознакомиться в инструкции. В качестве дополнительных источников можно применять радиаторы переносного типа. Избежать ошибок в данном случае поможет качественный анализ потерь тепла. Потом его следует аккуратно сопоставить со схемой действующего теплового потока и мощностью устанавливаемой аппаратуры. Этот показатель можно найти в техническом паспорте.

Какие требования предъявляются к напольному покрытию для теплого водяного пола

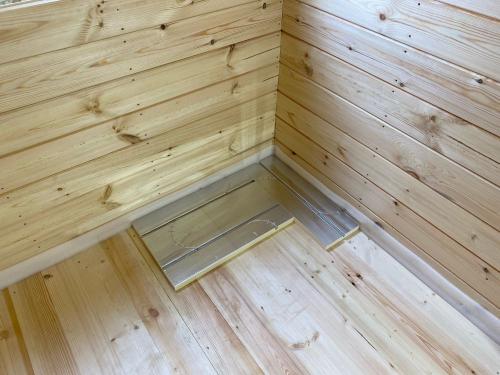

Водяной теплый пол без стяжки в деревянном доме имеет в основе пенополистирольные панели высокой плотности, покрытые фольгой. Пенополистирол – теплоизоляционный материал, который совершенно безопасен для человека. Он экологически чистый, но при этом в нем не размножается грибок и плесень. Материал обладает высокой теплоизоляцией и сохраняет свои свойства и при высоких (до 85 градусов), и при экстремально низких температурах. Так что даже если вы не эксплуатируете дом в зимний период, то установленный там теплый пол сохранит свою функциональность.

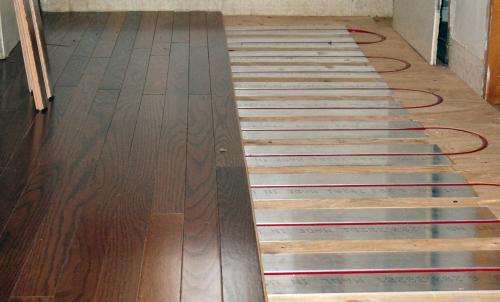

Панели кладутся прямо на деревянную основу. Сверху они покрыты слоем фольги из алюминия, которая равномерно распределяет тепло так же, как это делает бетонная стяжка.

Описанный вариант монтажа пола имеет ряд заметных преимуществ:

• основание для водяного теплого пола, который устанавливается без бетонной стяжки, получается достаточно плотное, но при этом легкое, так как пенополистирол имеет малый вес;
• благодаря пенополистиролу обеспечена надежная теплоизоляция основания пола;
• благодаря алюминиевой фольге, происходит эффективное распределение тепла по горизонтали;
• под трубами не образуется конденсат, которые разрушительно действует на деревянные полы;
• теплый пол подходит под любое покрытие, а с помощью фольгированных панелей смонтировать его можно достаточно просто и быстро;
• начинать пользоваться системой можно практически через сутки после того, как вы провели монтаж, в то время как бетонная стяжка застывает на протяжении примерно четырех недель.

На практике сделать такой пол можно в любом доме - фольгированные панели легкие, поэтому их кладут и на деревянный пол, в том числе не новый, и на бетонную основу. В панелях устроены особые углубления, в которые кладут трубы для теплого пола. Если вы выбираете универсальную панель, то при ее использовании можно монтировать трубы любым способом укладки (например, укладывать змейкой, одинарной и двойной, улиткой и т.д.). В пазы также можно смонтировать тубы разного диаметра, от 16 до 18 мм. Если в панели сочетаются одновременно прямые и поворотные каналы, то это позволяет сократить объем остатков и оптимизировать расходы.

Поверх панелей с установленными в них трубами можно положить чистовое покрытие по индивидуальному вкусу. Таким образом, систему обогрева пола можно поставить и под ламинат, и под плитку, и под паркет, в том числе толщиной до 2,5 см.

Фольгированная панель для основания теплого пола без стяжки предлагается размером 600х400х30мм.

Можно ли устанавливать теплый водяной пол в доме с деревянным полом

Подключить теплые полы в частном доме можно как к однотрубной, так и двухтрубной системе отопления с насосом. При этом монтируется оборудование чаще всего по следующим схемам:

1. От центрального отопления.
2. Напрямую от котла.
3. С 3-х-ходовым клапаном.
4. С узлом подмеса.

Разберем особенности и принцип работы каждого варианта.

От центрального отопления

В отличие от многоквартирных домов в частном жилище, оснащенном централизованной системой обогрева, подключение теплого пола допускается. Однако для этого потребуется сделать разрешение.

В частном доме допускается подключать контур подогрева пола от централизованного теплоснабжения при получении специального разрешения Источник otoplenieblog.ru

При этом должны быть выполнены 2 требования:

• Поступающая в трубопроводный контур из центральной магистрали горячая вода должна быть нагрета не выше 55°C. В противном случае система и полы будут испорчены.
• Эксплуатация теплоносителя не должна приводить к охлаждению батарей. Иначе это приведет к общему охлаждению помещения и низкой эффективности данного способа обогрева.

Именно по этой причине не разрешается устанавливать систему водяного обогрева от центральной системы в квартирах. Так как это приведет к охлаждению отопительных приборов у соседей.

Напрямую

Непосредственное подключение системы теплого пола к котлу отопления с насосом можно выполнить как по однотрубной, так и по 2-х-трубной схеме. При этом возникают следующие особенности:

• 1-трубная .

Схема отопления с одной трубой подразумевает последовательное подключение потребителей. Поэтому теплоноситель, переходя из 1-го контура во 2-ой и т. д. по цепи, успевает существенно остыть.

1-трубная схема теплого пола допускается в помещении небольшой площади Источник education-web.ru

Всё про тёплый пол водяной – что это такое, из чего состоит и как монтируется

Соединять таким способом отдельные контуры в полах, например, с переходом из одной комнаты в другую, неэффективно. Так как теплоноситель будет уже существенно охлажден. Единственно правильный вариант для такой схемы – это подключение единственной ветки для обогрева пола от радиаторной обратки.

• 2-трубная .

Схема характеризуется параллельным соединением потребителей. Реализуется, например, когда в каждую комнату будет отдельно подходить прямая и обратная магистраль. Такой вариант характеризуется эффективностью, хотя и дороже.

Прямое подключение возможно при 2-х условиях:

1. В качестве источника нагрева воды используется газовый конденсационный котел. Так как при низкотемпературном режиме он проявляет высокий КПД.
2. Включение в схему буферной емкости, в случае, если используется любой другой тип отопительной установки. Она позволит снизить температуру теплоносителя без вмешательства в настройки агрегата.

Недостаток прямой схемы выражается в недостаточной силе обогрева в период сильных холодов. В таком случае рекомендуется совмещать ее с батареями.

2-трубная схема позволяет подключать несколько независимых контуров для подогрева пола Источник akvahit.ru

С 3-х-ходовым клапаном

Когда в качестве нагревателя водяного теплого пола используется обычный газовый или электрический котел, применяется схема подключения с 3-х-ходовым клапаном. При этом система, как правило, комбинированная, включающая в себя следующие компоненты:

1. Батареи с разогретой до 70-80°C водой.
2. Контур обогрева пола, в котором температура теплоносителя должна быть ниже в 2 раза.

Снижение температуры теплоносителя на входе в контур подогрева пола осуществляется установкой 3-х-ходового клапана на подающую ветку. Здесь горячая вода смешивается с холодной, поступающей из обратки контура.

Как связать теплый пол с системой отопления частного дома

Процесс укладки теплого пола рознится в зависимости от выбранного способа монтажа. Если укладку планируется делать в стяжку, то подойдет либо нагревательный кабель, либо нагревательный мат. Если укладку планируется выполнить напод ковролин, плитку или ламинат, то можно использовать инфракрасную пленку или, опять же, нагревательный мат.

Принципиальное устройство системы электрический теплый пол при различных устройствах пола и напольного покрытия приведено в таблице ниже.

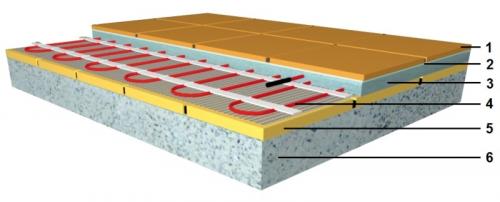

	Электрический теплый пол под кафельную плитку на бетонном основании.  1 — Напольное покрытие, кафельная плитка; 2 — Плиточный клей или мастика для монтажа кафельной плитки; 3 — Самовыравнивающаяся смесь для пола; 4 — Нагревательный кабель или нагревательный мат; 5 — Грунтовочный слой или стяжка; 6 — Бетонное основание пола.

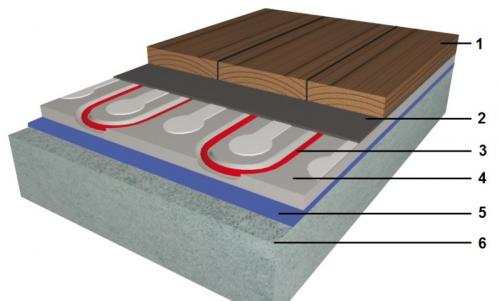

	Электрический теплый пол под деревянное напольное покрытие, ламинат, ковролин.  1 — Деревянный пол, ламинат или ковролин; 2 — Подложка под ламинат; 3 — Самовыравнивающаяся смесь для пола; 4 — Нагревательный кабель или нагревательный мат; 5 — Грунтовочный слой или стяжка; 6 — Бетонное основание пола.

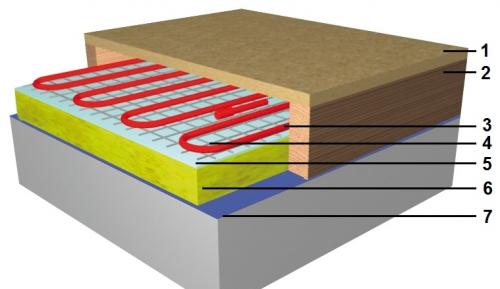

	Электрический теплый пол в деревянных полах на лагах.  1 — Деревянное напольное покрытие; 2 — Лаги деревянного пола; 3 — Нагревательный кабель или нагревательный мат; 4 — Тонкая монтажная сетка; 5 — Изоляция; 6 — Пароизоляция; 7 — Бетонное или деревянное основание.
	Электрический теплый пол паркет или ламинат с использованием системы DEVIcell Dry.  1 — Деревянный пол, ламинат или паркет; 2 — Шумопоглащающая подложка; 3 — Нагревательный кабель; 4 — Панели системы DEVIcell Dry; 5 — Пароизоляция; 6 — Бетонное основание пола.

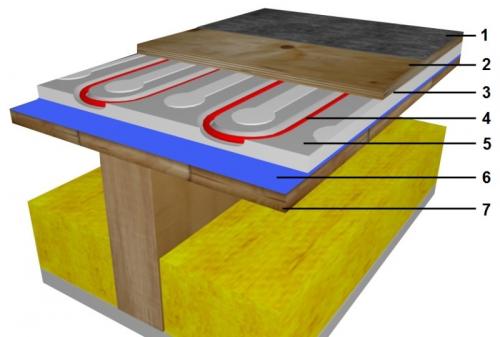

	Электрический теплый пол по существующим деревянным полам.  1 — Линолеум, виниловое или ковровое напольное покрытие; 2 — Щит, распределяющий нагрузку (минимальная толщина 5 мм); 3 — Шумопоглащающая подложка; 4 — Нагревательный кабель; 5 — Панели системы DEVIcell Dry; 6 — Пароизоляция; 7 — Существующая конструкция деревянного пола.

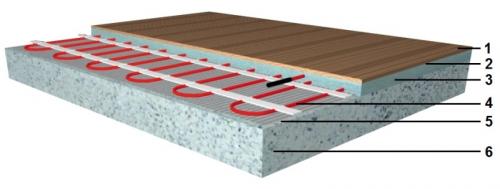

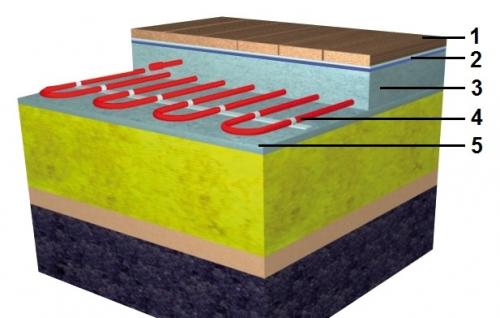

	Электрический теплый пол для организации подогрева бетонного пола толщиной более 3 см.  1 — Напольное покрытие; 2 — Шумопоглащающая подложка, плиточный клей, пароизоляция, в зависимости от типа напольного покрытия; 3 — Бетон или цементная стяжка; 4 — Нагревательный кабель; 5 — Бетонная плита или монтажная сетка.

Как избежать шумов и вибраций от работы теплого водяного пола

Система отопления на основе водяного теплого пола, собранная и установленная грамотно – безопасный, эффективный и весьма экономичный источник приятного комфортного тепла. Однако, как и любая инженерная система, теплый пол водного типа требует соблюдения определенных правил безопасности.

Грамотное пользование теплым полом – залог того, что он прослужит долго без поломок и проблем.

Основные правила обращения с теплыми водяными полами

1) Крайне желательно, чтобы установкой теплого пола занимались опытные специалисты. Это не очень сложный процесс, который в принципе реально провести самостоятельно. Но как и в любом деле, в нем есть свои нюансы. А цена даже мельчайшей ошибки в данном случае достаточно высока: протечка – повод полностью разбирать напольное покрытие и стяжку…
2) По тем же причинам не следует вносить изменения в систему управления таким обогревом, не проконсультировавшись сперва со специалистом. То же касается и попыток ремонта: даже если решение проблемы кажется очевидным – не рискуйте, вызовите мастера или хотя бы посоветуйтесь с ним по телефону.
3) Чтобы напольные покрытия не потрескались – нагрев должен быть постепенным. Не поддавайтесь искушению «врубить на полную»: теплый пол тем и хорош, что дает тепло мягкое и стабильное.
4) Важно учитывать существование периода тепловой инерции при работе теплого водяного пола. Значительным изменениям для вступления в силу может потребоваться до 6 часов. Поэтому все новые настройки нужно выполнять постепенно – давая системе время на реакцию. Некорректные и несвоевременные изменения навредят в первую очередь вашему комфорту, поскольку вызовут заметные колебания температурного режима.
5) Из этих же соображений коллектор теплого пола не рекомендуется снабжать термостатическими смесителями (если речь не идет о супер-современных ультра-тонких системах).
6) При недолгом отсутствии не стоит отключать источник питания теплых полов: повторно включать его будет смысл только через 6 часов, а энергоносители такая система тратит крайне экономно. В большинстве случаев на лишний медленный цикл «остывание-нагрев» потратится больше энергии.
7) Если вы хотите, чтобы теплый пол летом мог работать и на охлаждение – об этом надо позаботиться на этапе монтажа. Не все теплые полы «по умолчанию» можно использовать и в режиме кондиционирования: для этого нужна определенная структура системы и ее сочетание с соответствующим напольным покрытием.
8) Когда теплый пол служит охлаждающим – важно тщательно контролировать температуру воды, чтобы не допустить избыточной конденсации.
9) Первый запуск системы теплых полов выполняет исключительно специалист, выполнявший их укладку. При этом должны быть соблюдены технологические паузы (на застывание строительного раствора и так далее).
Если теплые полы впервые включаются в холодное время, обязательно нужно делать это постепенно. Примерный график таков: включение на 2 часа в первый день, затем – каждый день постепенное увеличение времени рабочего режима, и так – до достижения предельной продолжительности работы (согласно инструкции).
