Для организации обогрева помещений необходимо знать требуемую мощность на каждое из них, после чего произвести расчет теплоотдачи радиатора. Расход тепла на обогрев комнаты определяется достаточно простым способом. В зависимости от расположения принимается величина теплоты на обогрев 1 м3 комнаты, она составляет 35 Вт/ м3 для южной стороны здания и 40 Вт/ м3 – для северной. Реальный объем помещения умножается на эту величину и получаем требуемую мощность.
Внимание! Приведенный метод подсчета необходимой мощности является укрупненным, его результаты учитываются только в качестве ориентира.
Для того чтобы рассчитать алюминиевые или биметаллические батареи, надо отталкиваться от характеристик, указанных в документации производителя. В соответствии с нормативами там дается мощность 1 секции радиатора при DT = 70. Это означает, что 1 секция даст указанный тепловой поток при температуре теплоносителя на подаче 105 ºС, а в обратке – 70 ºС. При этом расчетная температура внутренней среды принимается 18 ºС.
Исходя из нашей таблицы, теплоотдача одной секции биметаллического радиатора с межосевым размером 500 мм составляет 204 Вт, но только при температуре в подающем трубопроводе 105 ºС. В современных системах, особенно индивидуальных, настолько высокой температуры не бывает, соответственно, и отдаваемая мощность уменьшится. Чтобы узнать реальный тепловой поток, нужно вначале просчитать параметр DT для существующих условий по формуле:
DT = (tпод + tобр) / 2 – tкомн, где:
- tпод – температура воды в подающем трубопроводе;
- tобр – то же, в обратке;
- tкомн – температура внутри комнаты.
После этого паспортная теплоотдача радиатора отопления умножается на поправочный коэффициент, принимаемый в зависимости от значения DT по таблице:

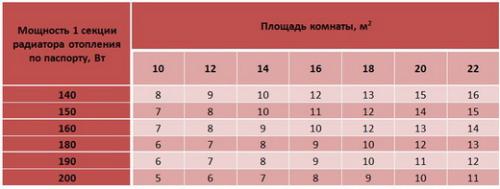

Например, при графике теплоносителя 80 / 60 ºС и комнатной температуре 21 ºС параметр DT будет равен (80 + 60) / 2 – 21 = 49, а поправочный коэффициент – 0.63. Тогда тепловой поток 1 секции того же биметаллического радиатора составит 204 х 0.63 = 128.5 Вт. Исходя из этого результата и подбирается количество секций.
Теплоотдача 1 секции биметаллического радиатора 500 мм. Таблица расчетов теплоотдачи радиаторов отопления
Основными критериями выбора приборов для обогрева жилья является его теплоотдача.
Это коэффициент, определяющий количество выделенного тепла устройством.
Иными словами, чем выше теплоотдача, тем быстрее и качественнее будет осуществляться прогрев дома.

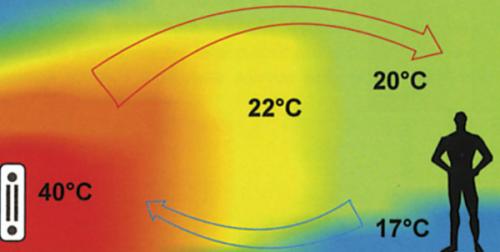

Сколько нужно тепла для отопления?
Для точного расчета необходимого количества тепла для помещения следует учитывать множество факторов : климатические особенности местности, кубатуру здания, возможные теплопотери жилья (количество окон и дверей, строительный материал, наличие утеплителя и др.). Данная система вычислений достаточно трудоемкая и применяется в редких случаях .
В основном, расчет тепла определяется на основании установленных ориентировочных коэффициентов: для помещения с потолками не выше 3 метров, на 10 м2требуется 1 Квт тепловой энергии . Для северных регионов показатель увеличивается до 1,3 Квт.
К примеру, помещение, площадью 80 м2, для оптимального обогрева требует 8 КВт мощности. Для северных районов количество тепловой энергии возрастет до 10,4 КВт

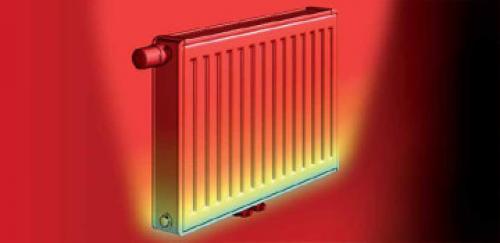

Теплоотдача – ключевой показатель эффективности
Коэффициент теплоотдачи радиаторов – это показатель его мощности. Он определяет количество выделенного тепла за определенный промежуток времени. На мощность конвектора влияют: физические свойства прибора, его тип подключения, температура и скорость теплоносителя .

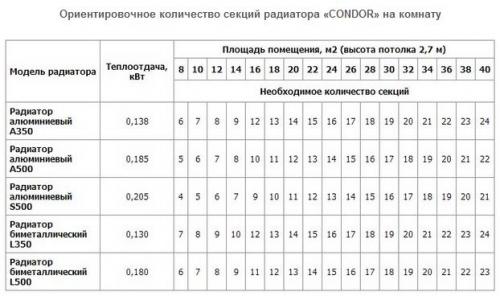

Мощность конвектора, указанная в его техпаспорте, обусловлена физическими свойствами материала, из которого изготовлен прибор, и зависит от его межосевого расстояния. Чтобы рассчитать необходимое количество секций радиатора для помещения, понадобится площадь жилья и коэффициент теплового потока прибора.
Вычисления производятся по формуле:
Количество секций = S/ 10 * коэффициент энергии (K) / величина теплового потока (Q)
Пример : Необходимо рассчитать количество секций алюминиевой батареи (Q = 0,18) для помещения, площадью 50 м2.
Расчет: 50 / 10 * 1 / 0,18 = 27,7. То есть, для обогрева помещения понадобится 28 секций. Для монолитных приборов, за место Q, ставим коэффициент теплоотдачи радиатора и в результате получаем необходимое количество батарей.
Если конвекторы будут установлены рядом с источниками, влияющими на теплопотери (окна, двери), то коэффициент энергии берется из расчета — 1.3.

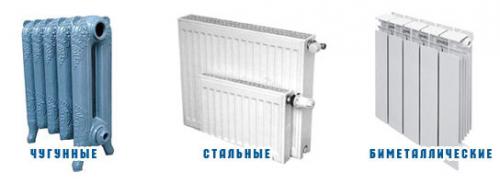

Для отопления используются радиаторы: стальные, алюминиевые, медные, чугунные, биметаллические (сталь + алюминий) , и все они имеют разную величину теплового потока, обусловленную свойствами металла.
Узнайте?
Схемы подключения радиаторов для частного дома, как выбрать лучший вариант,.
Как выбрать хороший масляный радиатор для дома:, рекомендации, польза и вред.
Сравнение показателей: анализ и таблица
Помимо материала, из которого изготовлен прибор, на коэффициент мощности влияет межосевое расстояние – высота между осями верхнего и нижнего выходов. Также существенное влияние на КПД оказывает величина теплопроводности .
| Тип радиатора | Межосевое расстояние (мм) | Теплоотдача (КВт) | Температура теплоносителя (0С) |
| 500 | 0,183 | ||
| 500 | 0,2 | ||
| 500 | 0,16 | ||
| Медные | 500 | 0,38 | 150 |
Факторы, которые влияют на показатели
Наибольшей теплоотдачей обладают медные и алюминиевые конвекторы. Самый низкий коэффициент мощности наблюдается у чугунных батарей, но он компенсируется их способностью сохранять тепло длительное время.
На эффективность КПД влияет правильный монтаж теплоприборов :

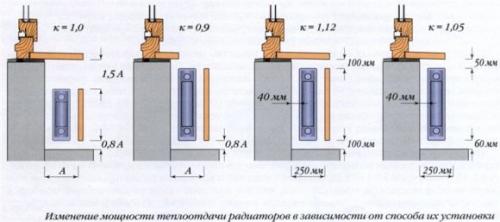

- Оптимальное расстояние между полом и батареей – 70-120 мм, между подоконником – не менее 80 мм.
- Обязательно предусматривается установка воздуховыпускника (крана Маевского).
- Горизонтальное положение теплоприбора.
Радиаторы с лучшей теплоотдачей:
| Материал | Модель, производитель | Номинальный тепловой поток (КВт) | Стоимость за секцию (руб) |
| Rifar Alum 500 | 0,183 | 700,00 | |
| Elsotherm AL N 500х85 | 0,181 | 500,00 | |
| Royal Thermo PianoForte 500 | 0,185 | 1500,00 | |
| Sira RS Bimetal 500 | 0,201 | 1000,00 |
Какие радиаторы выбрать для частного дома, поможет сделать выбор.
в нашей статье.
Технические характеристики алюминиевых радиаторов отопления на
Размещение радиаторов
Выделяют следующие типы подключения:

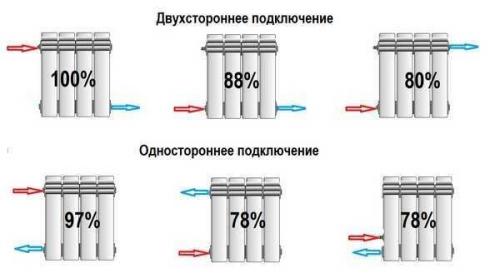

- Диагональное . Подающая труба монтируется к конвектору слева сверху, а выводящая снизу справа.
- Боковое (одностороннее) . Подающая и обратная труба крепятся к теплоприбору с одной стороны.
- Нижнее. Обе трубы подводятся к батарее снизу, с противоположных сторон.
- Верхнее. Трубы монтируются к верхним выходам теплоприбора, с обеих сторон.
Самым эффективным способом является диагональное подключение, которое позволяет равномерно нагреться прибору. При небольшом количестве секций, можно повысить мощность посредством бокового подключения.
Если секций одного радиатора более 15, то данная схема будет неэффективной , так как дальняя боковая сторона не будет прогреваться в данной мере.
Как улучшить теплоотдачу
Указанный коэффициент мощности конвектора в его техпаспорте, имеет место быть, практически при идеальных условиях . На деле, величина теплового потока несколько снижена,и это обусловлено большими теплопотерями.
Теплоотдача 1 секции биметаллического радиатора рифар. Base
Биметаллические секционные радиаторы RIFAR Base широко используют при строительстве новых и модернизации существующих систем отопления по всей России. Эти радиаторы учитывают требования и особенности эксплуатации отопительных приборов в российских системах отопления. В числе прочих конструктивных преимуществ, свойственных этим биметаллическим радиаторам, следует отметить уникальный способ герметизации межсекционного соединения, существенно повышающий надежность отопительного прибора.
Надежность межсекционного соединения достигается за счет фрезерования торца коллектора под прокладку типа O-ring из материала EPDM. Такая технология сборки радиатора из секций обеспечивает герметичность межсекционного стыка за счет образования замкового соединения. Это соединение существенно надежнее обычного соединения коллекторов с использованием плоской прокладки, которое применяют в обычных биметаллических секционных радиаторах.
Каждая секция радиатора RIFAR Base состоит из стальной трубы, залитой под высоким давлением высококачественным алюминиевым сплавом, обладающим высокими прочностными и антикоррозионными свойствами. Полученное в результате изделие с развитым оребрением обеспечивает эффективную теплоотдачу при максимальном запасе прочности.
При производстве радиаторов компания РИФАР использует стальные трубы собственного изготовления из качественной конструкционной стали, обеспечивающие высокие эксплуатационные характеристики и коррозионную стойкость выпускаемых приборов.
Радиаторы RIFAR Base представлены тремя моделями с межосевыми расстояниями 500, 350 и 200 мм.
Модель RIFAR Base 500 – одна из самых надежных и мощных среди биметаллических радиаторов, что делает ее приоритетной при выборе радиаторов для отопления больших и/или слабоутеплённых помещений. Широкий модельный ряд позволяет выдержать единый стиль в помещениях с различными ограничениями по высоте в местах установки отопительных приборов. Преимуществом модели RIFAR Base 200 является закрытая задняя поверхность секции, что позволяет использовать прибор в сочетании с панорамным остеклением окон.
Радиаторы RIFAR Base предназначены для использования в водяных системах отопления открытого или закрытого типа, подключенным к внешним теплосетям по зависимой или независимой схемам.
Серийно производятся радиаторы с числом секций от 4 до 14.
Радиаторы модификациипредназначены для нижнего подключения к системе отопления и применяются при устройстве современных систем отопления с лучевой разводкой или модернизации традиционных систем отопления со скрытием инженерных коммуникаций.
Для установки радиаторов вдоль закругленных стен производятся уникальные радиаторы с радиусом кривизны.
Подтверждая высокие конструктивные характеристики своих радиаторов и благодаря системе контроля качества, действующей на предприятии, компания РИФАР устанавливает гарантийный срок на радиаторы модели Base 10 лет при соблюдении условий монтажа и эксплуатации; срок службы радиаторов составляет 25 лет с момента установки.
Радиаторы RIFAR Base прошли обязательную сертификацию на соответствие требованиям ГОСТ 31311-2005. Вся продукция застрахована СПАО «ИНГОССТРАХ».
