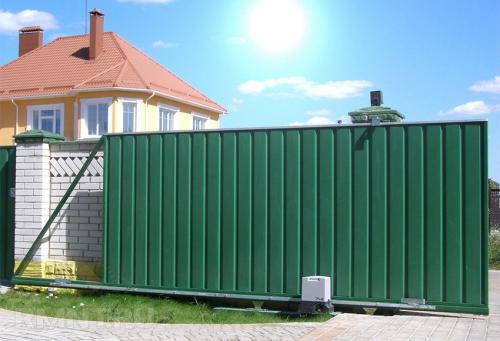

Фундамент для откатных воротслужит для удерживания консольных блоков, на которых фиксируется конструкция. Он возводится в форме многоугольника и располагается непосредственно в почве.

Для надежности основания необходимо правильно выбрать место под него и сделать точные расчеты. При этом следует учитывать:

• тип почвы на участке;
• предполагаемую нагрузку на ворота.

Под сдвижную конструкцию закладывают:

• свайный фундамент. Его используют на суглинистых, болотистых грунтах, или там, где подземные воды подходят близко к поверхности. Данное основание может быть монолитным (цельнозаливным) или винтовым (свайным, стержневым). Фундамент для откатных ворот на винтовых сваях быстро укладывается, его можно вбить за 1 день. Предварительно элементы основания обрабатывают средством от коррозии, а после монтажа дополнительно бетонируют. Цельнозаливной фундамент представлен швеллером, уложенным на армированные столбы, скрепленные общей канавкой из железобетона. Он не уступает в надежности свайному, но закладывается дольше;

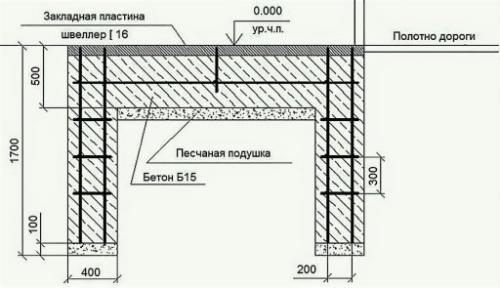

• каркасно-монолитное основание. Оно используется на устойчивых грунтах или почве с незначительными сдвигами. Данное основание состоит из П-образного каркаса, на который опираются консольные блоки, удерживающие раздвижной механизм. Цельнолитой каркасный фундамент под откатные ворота длиной (4-5-6) метров должен иметь длину, составляющую не менее ½ ширины проема ворот, ширину — около 0,6 м, глубину — на 0,25 м ниже отметки промерзания почвы. Данные габариты позволяют избежать перекоса конструкции. На сооружение каркасно-монолитного основания уходит около 1 недели.

Фундамент под раздвижные ворота своими руками. Фундамент для откатных ворот своими руками пошагово

Для того чтобы ваши откатные ворота прослужили вам как можно дольше, им требуется надежный и крепкий фундамент. Наша статья поможет вам понять как сделать такой фундамент своими руками и разъяснит некоторые нюансы связанные с такой постройкой. Фото процесса, схема и чертежи наглядно покажут как самостоятельно залить такой фундамент.

Подготовка к строительству фундамента.

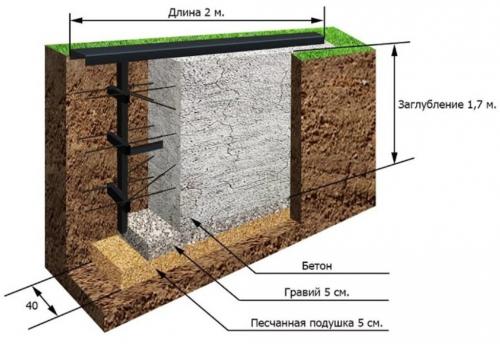

Прежде всего, надо высчитать размеры будущего фундамента под откатные ворота. Обычно, если это ворота для частного дома, размеры фундамента зависят от ширины проема. И длина фундамента должна быть около половины ширины ворот. Так, если вы планируете сделать проем под заезд 3-4 метра шириной, то длина фундамента должна составлять 1,5-2 метра.

Ширина же зависит от высоты и веса будущих ворот. Для ориентирования берется стандартная ширина фундамента в 30 сантиметров. Такая ширина позволяет свободно закрепить на поверхности основную закладную деталь из 200 мм швеллера. В постройке фундамента под воротаиграет важную роль: на него закрепляются направляющие ролики, на которых будут скользить откатные ворота. Чем массивнее ворота, тем больше должен быть швеллер и шире фундамент.

Глубина фундамента зависит от глубины промерзания грунта в вашей местности. Учитывайте, что бетон хороший проводник холода, поэтому высота фундамента должна быть на 20 см больше глубины промерзания.

Также для фундамента потребуется ребристая металлическая арматура. Она будет служить каркасом для фундамента и к ней крепят закладную деталь, швеллер.

Процесс заливки фундамента пошагово.

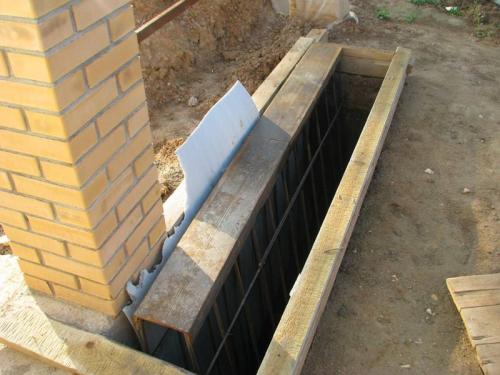

Сперва, выкапываем траншею под фундамент вплотную к забору. Глубину делаем на 15-20 см больше, чем высота фундамента. Эти сантиметры понадобятся для засыпки песочно-щебневой подушки. Ее надо хорошо пролить водой и плотно утрамбовать.

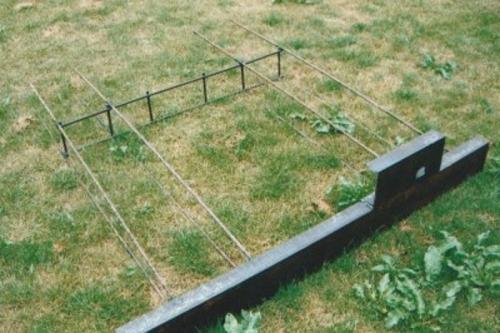

Затем делаем каркас из арматуры и привариваем его к полочкам швеллера. Каркас делаем таких размеров, чтобы по бокам и снизу оставалось по 2-3 см защитного слоя бетона. Желательно покрасить швеллер от коррозии уже на этом этапе строительства.

Опускаем каркас в траншею и выставляем строго по уровню. Швеллер должен быть строго вровень с чистовым уровнем пола и горизонтальным. К тому же он должен быть строго параллельным линии забора, вплотную к опорному столбу. Закрепляем каркас надежно от подвижек и готовимся заливать бетон.

Можно купить готовый товарный бетон, а можно сделать его самостоятельно. Главное выбрать качественные компоненты и соблюдать пропорции. Обычно, цемент-песок-щебень замешивают в пропорции 1:2,5:4 а воду добавляют один к одному с цементом. Более подробно о пропорциях правильного бетона для фундамента читайте в нашей статье в соответствующем разделе.

Бетон заливаем вровень с плоскостью швеллера и оставляем не меньше чем на неделю застывать. После заливки не забудьте накрыть бетон гидроизоляцией и первые 2-3 дня обильно поливать его водой, чтобы избежать пересыхания.

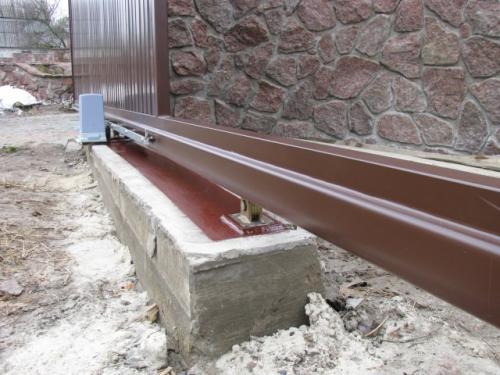

После выставления и приваривания направляющих роликов для ворот, прокрашиваем верхнюю часть швеллера 2-3 слоями краски от коррозии. Фундамент готов!

Фундамент под раздвижные ворота с отдельной калиткой. Фундамент под раздвижные ворота: схема, материалы, технология

Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

При монтаже раздвижных ворот наличие фундамента является обязательным. Фундамент предназначен удерживать значительный вес створки и обеспечивать беспрепятственное и надежное движение ворот. Можно соорудить его самостоятельно, ведь схема фундамента для откатных ворот очень понятна и проста. Обладая только базовыми знаниями в строительстве, можно вылить аккуратную и прочную основу для своих ворот, если пользоваться правильной схемой и соответствующими материалами.

Устройство фундамента под ворота

Первый этап: чертеж конструкции и подготовка места

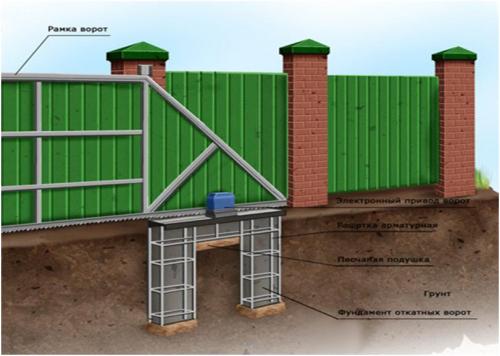

Опытный строитель справится с такой работой и без схемы, а вот новичку она необходима, чтобы детально подготовиться к бетонированию. Стандартная схема включает арматурный каркас, швеллер и автоматику для ворот. Найти соответствующий чертеж не сложно, но главное – точно в нем разобраться. Одна упущенная деталь может привести к оседанию конструкции и постепенному разрушению бетона.

Итак, схема подготовки фундамента для откатных ворот подразумевает:

• расчистку места для фундамента;
• чертеж конструкции;
• рытье траншеи;
• сваривание каркаса.

С расчисткой места все понятно – для движения створки требуется свободное место вдоль ограждения изнутри участка. Ворота откатываются либо вправо, либо влево от проема, поэтому со стороны отката не должны расти деревья, кусты или быть еще что-то, мешающее ходу полотна ворот. Грунт должен быть ровный, очищенный от всего лишнего.

С чертежом конструкции нужно разобраться детальнее, чтобы понимать предназначение каждого элемента. Исходя из параметров створки. Высчитывают необходимые размеры фундамента. Чем больший вес у полотна ворот, тем глубже бетонируется фундамент, чтобы при движении ворота не расшатывали его. Минимальная глубина траншеи составляет 1,2 м, чаще всего делают 1,5 или 1,8 м. При ширине 50-60 см, длина фундамента должна составлять половину длины створки, а располагаться он должен вплотную к несущему столбу.

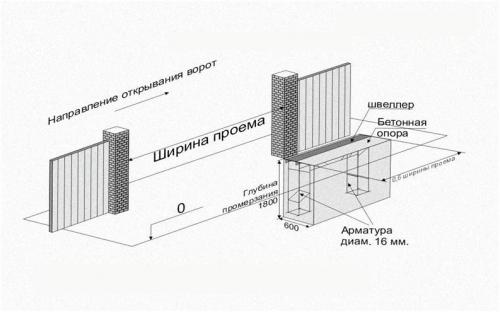

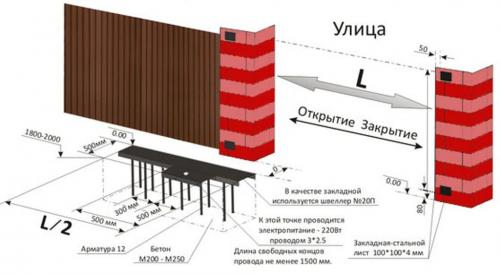

Стандартная схема фундамента под ворота

Край фундамента делают вровень со столбом, он не должен выступать в проем ворот. Для прочности фундамент армируют металлической П-образной решеткой, для которой используют арматуру сечением 16 мм. Сверху на решетку приваривают швеллер 200 мм, потом к нему будет крепиться консоль фурнитуры. И решетка, и швеллер выполняют важные функции, поэтому их использование при бетонировании является обязательным. Это обеспечит надежную эксплуатацию на очень длительный период. Теперь, когда откатные ворота схема фундамента детально изучены, можно рыть траншею.

Подготовка к бетонированию

Рытье траншеи – простой процесс, не требующий специальных знаний. Яма должна быть ровной и соответствовать параметрам.

Следующий этап включает сваривание каркаса, поэтому понадобится:

• арматура 16 мм;
• небольшие швеллера 180 мм;
• швеллер 200 мм;
• сварочный аппарат.

Сборка арматурного каркаса

Сначала сваривают между собой несколько длинных отрезков арматуры, чтобы получилась П-образная основа. Потом длинные пруты связывают короткой арматурой при помощи сварки. Полученную решетку опускают в яму, дно которой предварительно засыпано слоем песка. Установив каркас на песчаную подушку, его необходимо немного сдвинуть от края траншеи к забору и зафиксировать вертикально. Верх арматуры должен быть ниже линии грунта на 4-5 см, и при этом располагаться ровно по горизонтали. Даже небольшое смещение вниз или в сторону сделает конструкцию неровной и затруднит движение створки.

Например, если фундамент сместится вертикально, между полотном ворот и бетоном зазор будет неравномерным, что очень заметно. Горизонтальное смещение увеличивает зазор между ограждением и воротами. Поэтому, устанавливая каркас надо проверять его положение уровнем, а по завершению установки обязательно фиксировать распорками.

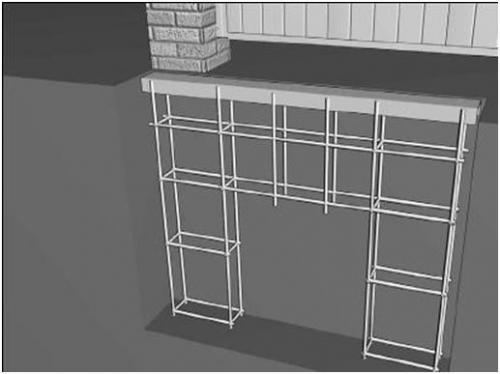

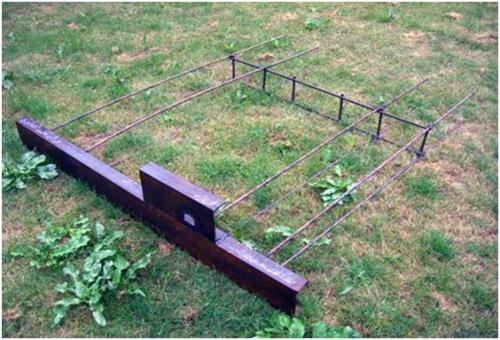

Так выглядит готовый каркас

Как показывает схема фундамента откатных ворот, соблюдение пропорций в каркасе и правильная установка гарантируют не только надежную службу всей конструкции, но и очень аккуратный вид ворот.

Технология заливки фундамента

Траншею с установленным каркасом заливают цементным раствором. Делать это нужно в два-три приема, давая подсохнуть предыдущему слою. Когда арматурная решетка залита раствором на три четверти, между выступающими частями каркаса продевают горизонтальные швеллера и, выравнивая их, надежно фиксируют сваркой. Теперь приваривают продольный швеллер, поверхность которого должна находиться вровень с грунтом. Заливают все раствором и оставляют высыхать.

Если все сделано правильно, схема фундамента под откатные ворота подобрана верно, а также использованы соответствующие материалы, то фундамент и сами ворота прослужат качественно и очень долго.

Фундамент под раздвижные ворота. Действующие нагрузки

Чтобы устроить фундамент под откатные ворота с минимальными затратами материалов и трудовых усилий, следует понимать механику его работы. Здесь на руку играет тот факт, что конструкция имеет ограниченное число сосредоточенных нагрузок.

Поскольку основное воздействие на фундамент от створки осуществляется в её закрытом положении, схема распределения нагрузок может быть рассчитана довольно просто. Столб фундамента, расположенный ближе к проёму, служит точкой опоры и воспринимает основную массу ворот, направленную по вертикальной оси. Поскольку в закрытом положении крайняя свободная часть створки опирается на уловитель, моментом искривления и ветровыми нагрузками можно пренебречь.

Второй столб, расположенный на удалении от проёма, испытывает нагрузку в обратном направлении. Устойчивость фундамента во многом определяется мощностью связывающего пояса и формой второго столба. Для противодействия вырывающим нагрузкам его грань, обращённая внутрь, выполняется скошенной под углом в 10–15°. При этом прочность верхнего пояса можно рассчитать по сопротивлению изгибу обычной бетонной балки: сила, действующая вертикально вверх, будет равна массе ворот, умноженной на соотношение длин плеч рычага, то есть отношению основной ширины створки к длине вылета нижней балки.

Не следует пренебрегать и временными нагрузками. П-образная форма фундамента не особо выгодна для противодействия силам морозного пучения, поэтому столбы должны либо иметь длину, превышающую глубину промерзания, либо окружаться гигроскопичной несжимаемой оболочкой.
