Установка систем автоматического полива. Разновидности поливальных установок и принципы расположения оросительного оборудования.

25.04.2021 в 03:38

Установка систем автоматического полива. Разновидности поливальных установок и принципы расположения оросительного оборудования.

Дождевальные системы – оросительные установки, имитирующие естественное выпадение осадков в виде дождя. Такие установки распространены благодаря своей простоте и удобству в эксплуатации. Как правило, они используются для полива газонов и цветников. Основной принцип расстановки распылителей в дождевальной системе состоит в том, что радиус полива соседних распылителей должен полностью перекрываться. То есть после полива на территории практически не должно оставаться сухих участков.

grom1300 ( Пользователь FORUMHOUSE):
В идеале, поливалки должны стоять по вершинам треугольников. В любом случае, каждую поливалку должна поливать хотя бы еще одна поливалка.

Установка систем автоматического полива. Разновидности поливальных установок и принципы расположения оросительного оборудования.

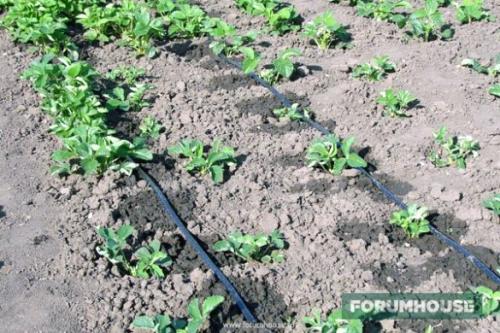

Установки для прикорневого капельного (точечного) полива – это оросительные системы, доставляющие воду непосредственно в зону высадки растения, направленно орошая его корневую систему. Подобные системы в основном используют для полива деревьев, кустарников, теплиц и огородных растений (для полива представителей флоры, обладающих глубокой корневой системой). Принцип расстановки поливального оборудования в подобных системах заключается в том, что водяные магистрали с поливочными капельницами (капельные ленты) располагаются вдоль посадочных рядов на небольшом расстоянии от стволов растений.

Установка систем автоматического полива. Разновидности поливальных установок и принципы расположения оросительного оборудования.

Установки для подземного (внутрипочвенного) орошения – поливальные системы, функционал которых аналогичен капельному поливу. Основное их отличие состоит в том, что пористые трубы для полива прокладываются под землей и доставляют воду непосредственно к корневой системе растений.

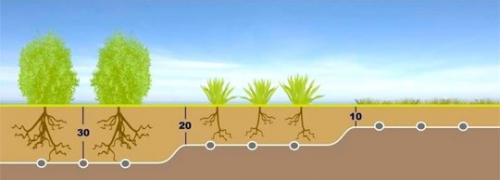

Увлажнители для внутрипочвенного полива (трубы с круглыми или щелевидными отверстиями) располагаются на глубине 20…30 см. Расстояние между двумя соседними магистралями составляет 40…90 см (зависит от индивидуальных особенностей орошаемой культуры и от типа почвы). Промежуток между отверстиями увлажнителя равен 20…40 см. Система внутрипочвенного орошения проблематична в плане эксплуатации, поэтому мало кто решается ее устанавливать на собственном участке.

Установка систем автоматического полива. Разновидности поливальных установок и принципы расположения оросительного оборудования.

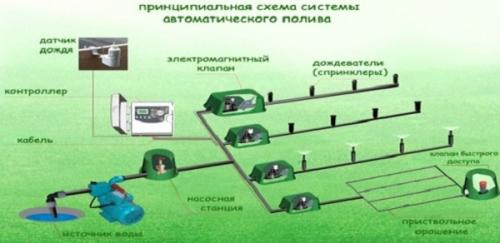

Независимо от того, какой способ полива вы выбрали, конструкция автоматической системы орошения будет строиться по одним и тем же принципам. Существенные отличия будут состоять только в использовании разных элементов для полива и в том, что разные по типу системы имеют различное рабочее давление.

Так, самотечные капельные системы могут функционировать даже при давлении – 0,2 атм.

Bладимир ( Пользователь FORUMHOUSE):
Первые работают на очень маленьком давлении от 0,2 до 0,8 атм. Грубо говоря, у кого нет подачи воды на участке, можно подсоединиться к баку или к бочке. Правда, бочку надо поднять на 1,5 – 2 метра.

В дождевальных установках этот показатель значительно выше (несколько атмосфер). И зависит он от особенностей используемого оборудования.

Источник: https://remont.ru-best.com/remont-doma/ustanovka-sistem-avtomaticheskogo-poliva-i-snova-o-proekte

Вечный капельный полив своими руками сделай и себе такой. Капельный полив: капельницы, спринклеры, микроразбрызгиватели

Система капельного полива устроена вот как: под небольшим напором вода по шлангам подается к необходимому месту на участке и через капельницы попадает под каждое растение.

Капельный полив не только освободит вас от беготни с лейками, у этого способа много больших и жирных плюсов. Главное, что при капельном поливе вода медленно, капля за каплей, подается прямо к корням растений. Таким образом, почва в течение всего вегетационного периода остается равномерно влажной, растения избавлены от стресса, который возникает во время пересыхания грядок, вода ощутимо (в среднем, до 50%) экономится. Эта система и разработана была для мест с дефицитом водных ресурсов, для наиболее эффективного их использования.

Вечный капельный полив своими руками сделай и себе такой. Капельный полив: капельницы, спринклеры, микроразбрызгиватели

Немаловажно, что при таком способе поливаются только культурные растения, сорнякам влаги не достается. Одновременно с капельным поливом можно проводить подкормки: растворенные в воде удобрения лучше усваиваются растениями.

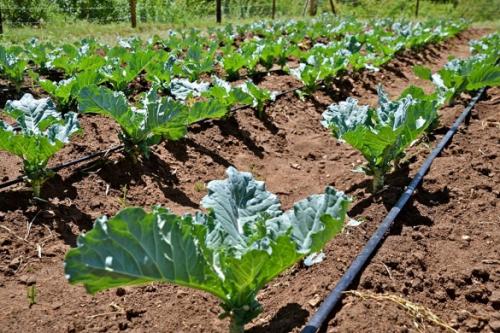

В системах капельного полива обычно используются капельницы из микротрубок, которые размещены в шлангах через определенные интервалы. Выбор шланга зависит от влаголюбивости растений, типа почвы, расхода воды. Как правило, на одно плодовое дерево хватает 3-5 капельниц или шланга со встроенными капельницами, расположенными через 40 сантиметров.

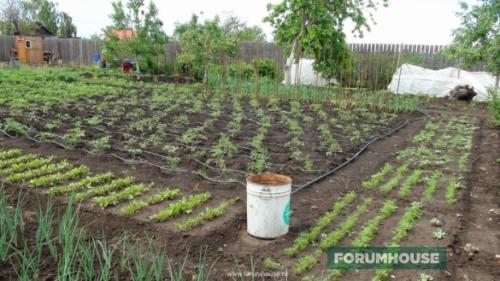

На фото ниже – система полива участника FORUMHOUSE Владимира:

Вечный капельный полив своими руками сделай и себе такой. Капельный полив: капельницы, спринклеры, микроразбрызгиватели

Завершая теоретическую часть, напомним, что существует несколько способов капельного полива:

  • Система полива с капельницами (описанная выше и наиболее популярная у наших дачников) хороша для полива овощей в теплице и растений небольших размеров.
  • Система полива с микроразбрызгивателями хороша тем, что водой охватывается большая площадь. Используют для полива живых изгородей, кустарников и деревьев.

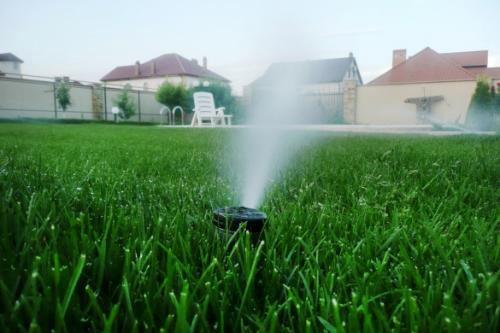

  • Система полива со спринклерами, которая создает плотный туман. Такие насадки применяют для полива больших газонов, полей, засеянных травой, и т.п.

Вечный капельный полив своими руками сделай и себе такой. Капельный полив: капельницы, спринклеры, микроразбрызгиватели

Автополив для комнатных растений своими руками. Система «Фитиль»

Не намного сложнее организовать автополив для комнатных растений своими руками с применением фитилей. В этом случае поступление влаги идет через шнуры, один конец которых погружен в тару с водой, а второй находится в грунте с комнатным растением. Если веревка заходит в горшок сверху, ее рекомендуется зафиксировать шпилькой или колышком. Возможен и другой способ оформления автополива, когда шнур заводится в тару с цветком снизу через дренажное отверстие. Эту процедуру проводят заранее, на стадии высадки цветов. Все, что требуется цветоводу – периодически наполнять резервуар водой.

Внимание! Обустройство автополива снизу рекомендуется для комнатных растений, которые предпочитают легкий субстрат.

Если помимо автополива будет применяться обычный способ орошения цветов, емкости должны обязательно оснащаться дренажным слоем. При использовании исключительно фитильного автополива, организованного снизу, можно обойтись без дренажа. Оформление фитильного полива идет с применением синтетических шнуров, от веревок из натуральных нитей следует отказаться. Причина – быстрая порча фитиля, который при регулярном взаимодействии с водой вскорости сгниет и порвется.

Фитильный автополив комнатных растений нуждается в настройке. Здесь действуют простые законы физики: чем выше находится емкость с водой относительно цветка в горшке, тем быстрее влага будет просачиваться в грунт. Поэтому до длительного отъезда лучше заранее отрегулировать количество влаги, которое получат комнатные растения.

Как сделать систему полива. Поверхностная или самотечная система полива

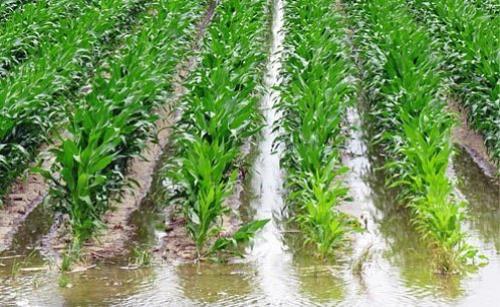

Простейшая система полива, для организации которой не требуется ни определенных знаний, ни затрат, связанных с закупкой материала. Процесс обустройства подобной системы сводиться к тому, что по обеим сторонам каждой грядки выкапывается узкая траншея, глубиной 10-15 см. Далее можно либо сделать подвод пластиковой трубы к каждой траншее, либо прокладывать поливочный шланг . Подсоединить шланг можно к обычной бочке с водой, которую устанавливают на высоте 1,5-2 метра над землей. Это обеспечит вытекание воды из шланга под собственным давлением. Можно использовать и централизованную подачу воды. Большого напора в этом случае не требуется — главное, чтобы давления хватало на выход воды из шланга. Это актуально, когда грядки расположены на приличном удалении от водяного крана.

Помимо бороздового способа, поверхностная система полива может осуществляться лиманным способом. В этом случае траншеи не требуются, потому что вся поверхность грядок полностью заливается водой настолько, чтобы некоторое время она стояла на поверхности. Если вы действительно будете пользоваться таким методом, то стоит оценить состояние ландшафта. На наклонных или бугристых участках обеспечить равномерный полив будет проблематично. Какими же преимуществами обладает эта система полива:

  • Проста в организации и обслуживании
  • Требует минимального участия человека;
  • Требуется меньше затрат ваших сил и энергии по сравнению с обычным поливом с помощью лейки.Как сделать систему полива.  Поверхностная или самотечная система полива

На этом положительные моменты заканчиваются. Касательно недостатков:

  • Подобный метод полива подходит далеко не всем садовым культурам;
  • При заливании почвы большим количеством воды количество кислорода, которое поступает к корням растений, значительно уменьшается;
  • На поверхности земли быстро образуется твердая корка, вследствие чего почва тяжелеет и утрачивает способность к впитыванию;
  • Неэкономичный расход воды.

Опытные дачники давно перестали пользоваться подобными способами полива и стремятся организовать более продуманные системы. К подобным относятся ниже перечисленные виды. Однако если вас вполне устраивает поверхностный полив и, главное, он подходит произрастающим на вашем участке культурам по частоте полива и количеству подаваемой жидкости, не стоит от него отказываться. Система полива должна отвечать вашим личным потребностям, а не появлению более современных технологий, гнаться за которыми порой не имеет смысла.

Автополив на даче своими руками. Принцип действия автоматической установки

В основном системы автополива, собранные своими руками, представляют собой комбинацию дождевального и капельного методов. Орошение проводится по следующему принципу. Вода из источника с помощью насоса или самотеком поступает по магистральному трубопроводу к зонам увлажнения, где проложены трубы небольшого диаметра с отверстиями. Участки для дождевального способа оборудуют веерными и роторными распылителями, для капельного – поливочными капельницами или лентами.

Чтобы гарантировать нормальную работоспособность системы, в одной линии следует устанавливать одинаковые по типу распылители.

Установка систем автоматического полива. Разновидности поливальных установок и принципы расположения оросительного оборудования. 07

В схему желательно, кроме основного источника, включать накопительную емкость, оборудованную поплавковым датчиком заполнения. Ее объем может составлять от 200 литров и больше в зависимости от расхода. Чтобы бак выполнял сразу две функции – накапливал и нагревал воду – его помещают на место, где он находится под прямыми солнечными лучами. Стены окрашивают в темный цвет, чтобы предотвратить размножение микроорганизмов и водорослей.

В распределительном блоке устанавливаются электромагнитные клапаны, включающие в нужный момент определенный оросительный контур. Они работают под управлением контролера в соответствии с заложенной программой, который находится рядом с блоком распределения воды. При падении давления в системе открывается клапан, и автоматически включается насос.

Насосная установка состоит из насоса, подающего воду, накопительного резервуара, продувочного узла, фильтра тонкой очистки, обратного клапана. Для безотказной работы системы магистраль оборудуют фильтрующими элементами. На входе или выходе накопительного бака рекомендуется устанавливать дисковый фильтр, это защитит от засорения спринклеры.

Источник: https://remont.ru-best.com/remont-doma/avtomaticheskiy-poliv-ogoroda-svoimi-rukami-shemy-avtomaticheskogo-poliva

Программа для проектирования автополива. Проектируем систему полива сами

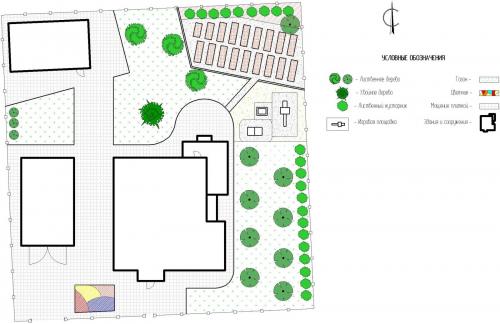

Для начала проектирования системы полива нам будет необходим план участка. Как правило, план участка выполняется в масштабе 1:100, 1:200. На нём необходимо будет указать как можно точнее месторасположение существующих и планируемых объектов (сооружение, деревья и кустарники, подпорные стенки). Если участок имеет сложный рельеф, то желательно отметить перепады высот. Необходимо определить на участке места, где будет работать система автополива, капельного полива, предусмотреть отводы воды (гидранты) для ухода за труднодоступными территориями.Возьмем, в качестве примера, проект по благоустройству участка. Последовательно рассмотрим все действия.Рис.1 Проект участка.

Установка систем автоматического полива. Разновидности поливальных установок и принципы расположения оросительного оборудования. 08

На участке необходимо сделать автоматический полив газона, цветников, предусмотреть гидранты.

Выбор места расположения дождевателей и зоны их покрытия. Для полива будем использовать. Радиус полива для ротаторных дождевателей колеблется от 4 до 9 метров:

  • МР1000 — 4м.
  • МР3000 — 9м.

Также они отличаются регулировкой сектора полива:

  • 90°-210°,
  • 210°-270°,
  • 360°.

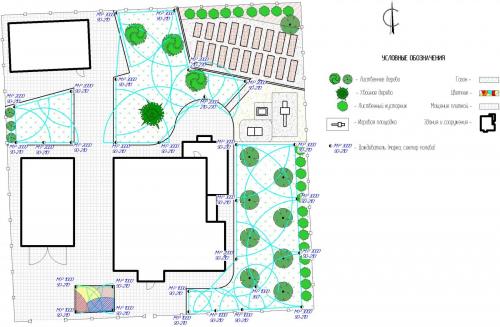

Теперь расставим дождеватели по плану. Начинать лучше с отмостки около дома и др. строений, а также по границе участка и в углах. В идеале должно быть 100% перекрытия (т.е. любая точка участка должна поливаться 2-мя дождевателями). После этого смотрим какие зоны не поливаются (или поливаются недостаточно) и добавляем дождеватели.

Установка систем автоматического полива. Разновидности поливальных установок и принципы расположения оросительного оборудования. 09

Рассчитаем расход воды, используя данные из таблицы 1. Таблица 1. Расход ротаторов в зависимости от радиуса действия и сектора полива.(данные приводятся при рабочем давлении 3 бар.)

сектор

полива

МР1000 МР3000
радиус, м.расход, л.

Норма полива,

мм/час

радиус, м.расход, л.

Норма полива,

мм/час

радиус, м.расход, л.

Норма полива,

мм/час

904,144116,194119,120311
1804,188116,1174119,143111
2104,1102116,1205119,150211
2704,1132116,1261119,164611
3604,1177116,1348119,186211

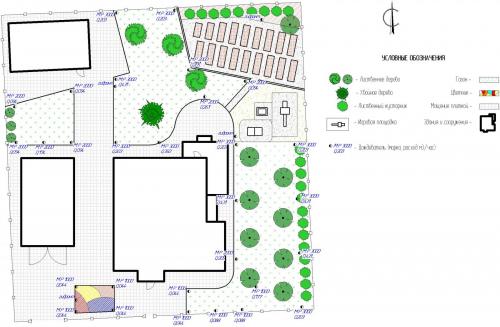

На чертеже расставим данные согласно таблице.

Установка систем автоматического полива. Разновидности поливальных установок и принципы расположения оросительного оборудования. 10Общий расход воды на участок будет равен 5,224 м3/час.Для стабильной работы насоса необходимо, чтобы производительность разных зон отличалась не более, чем на 25%.Разобьем участок на 2 зоны. Расход самой большой зоны 2,676 м3/час, самой маленькой 2,548 м3/час.Теперь можно спроектировать прокладку трубы и установку клапанов.При подборе диаметра труб учитывается зависимость между скоростью движения воды, гидравлическими потерями в трубопроводе и мощностью насосной станции. Рекомендуемая расчетная скорость воды в трубопроводе из полимерных материалов 2,5-3,0 м/с.Ниже приведена таблица соответствия скорости и расхода. По ней Вы можете определить необходимый диаметр труб.

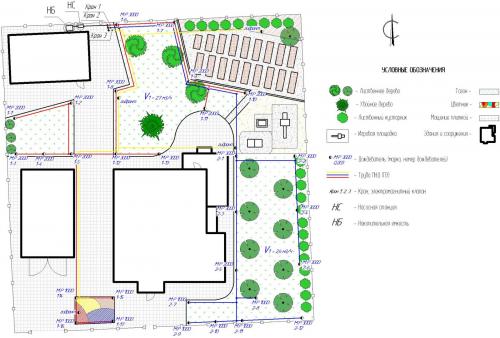

Нам достаточно трубы диаметром 32 мм.Выбираем место для установки емкости, насосного оборудования и контроллера.

Установка систем автоматического полива. Разновидности поливальных установок и принципы расположения оросительного оборудования. 11

Вода из скважины (местного водопровода или др.) поступает в накопительную емкость (уровень регулируется поплавковым клапаном) , откуда через насосную станцию она нагнетается в магистральную трубу.Магистральная труба (на рисунке черным цветом) находится всегда под давлением. К ней подсоединяются ветки для полива участка (Кран1, Кран2) и ветка гидрантов (Кран3), на рисунке желтым цветом. Ветки ( на рисунке красным и синим цветом) включаются только в определенное (заданное) время. На них монтируются дождеватели.Кран1 и Кран2 —, открываются в заданное время для полива определенного участка.Гидранты размещены в разных частях участка. Они подсоединены к магистральной трубе через Кран3 (который всегда открыт), соответственно они всегда под давлением. Гидрант расположенный на фасаде может использоваться для мойки брусчатки, машины, а также для полива небольших клумб. Гидрант в огороде незаменим при поливе огорода, там же будет возможность сделать капельный полив. Подбор насосного оборудования. Для правильного подбора насосного оборудования необходимо сделать гидравлический расчет. Его целью является определение расхода и напора насосной станции. Расчет производится по самой невыгодной трассе трубопроводов, подводящих воду к самому удаленному от насосной станции дождевателю или дождевателю расположенному на самой высокой отметке.В нашем проекте это 1-я ветка. Расход воды , проходящей через 13 дождевателей составит 2,676 м3/ч. Скорость потока в трубе составит: V = Q/F, (м/с),где:Q – расход воды на канал, м3/с;F – площадь внутреннего сечения трубы, м,F = π * D2/4 = 3,14 * 0,0252/4 = 0,00049 м,где D – внутренний диаметр трубы, м.V = 0,0011/0,00049 = 2,24 м/с Гидравлические потери на канал (Нпк) сложатся из сумм потерь по длине и потерь на местные сопротивления, т.е.:Нпк = Нд + Нм, (м) Потери по длине. Потери по длине вычисляются по формуле Дарси:Нд = ξ * L * V2 / dвн * 2 * g, (м)Вы можете использовать таблицу потерь напора. (см. Таблицу потерь напора).

Автополив на ардуино для комнатных растений. Автополив для комнатных растений на Arduino

Хочу вынести на суд общественности один из своих проектов. Это система автополива для комнатных растений на Arduino. Это уже вторая версия системы, в которой я учел опыт эксплуатации первой версии.

Система работает нормально уже больше 4-х месяцев.

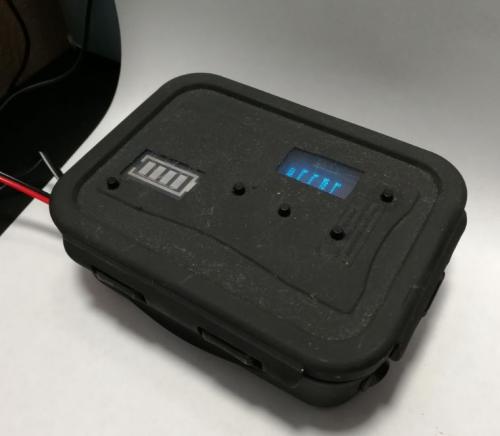

Блок питания/управления выглядит следующим образом:

Установка систем автоматического полива. Разновидности поливальных установок и принципы расположения оросительного оборудования. 12

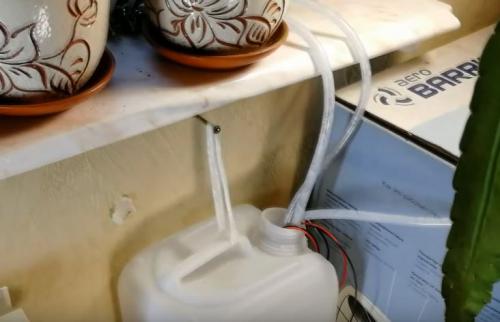

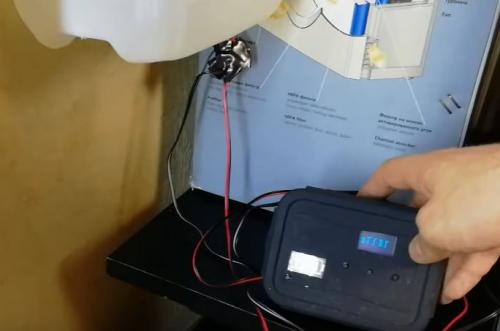

Система целиком:

Установка систем автоматического полива. Разновидности поливальных установок и принципы расположения оросительного оборудования. 13

Установка систем автоматического полива. Разновидности поливальных установок и принципы расположения оросительного оборудования. 14

Особенности системы:

  • Поддержка управления 3-мя 5В помпами.
  • К каждой помпе можно подключить гребенку с кранами (до 4х штук), и таким образом поливать до 12 растений
  • Полностью автономная работа на аккумуляторах около 2х месяцев
  • Возможность изменения настроек при помощи кнопок (в предыдущей версии для этого приходилось перепрошивать Arduino)
  • Текущие настройки полива выводятся на Oled дисплей
  • Система уходит в сон (Powerdown Arduino) и выключает дисплей для экономии заряда аккумулятора
  • Модули крепятся на самодельной печатной плате
  • Использование SMD компонентов (полевые транзисторы, резисторы)
  • Плотная компоновка деталей, как следствие небольшие габариты

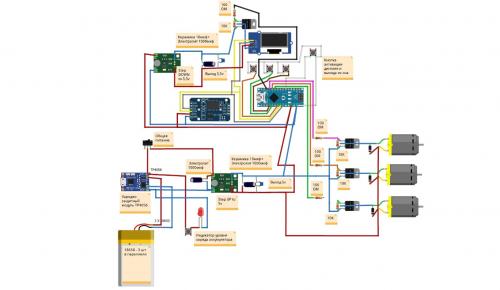

Схема:

Установка систем автоматического полива. Разновидности поливальных установок и принципы расположения оросительного оборудования. 15

Всё собирается (кроме батареи из мосфетов) в основном из китайских модулей, купленных на АлиЭкспресс.

Схему можно разделить на 3 части:

  • Аккумулятор и модули, обеспечивающие питание
  • Блок управления, состоящий из Arduino nano, модуля времени, кнопок и экрана (экран лучше питать более низким напряжением 3,3 В, поэтому добавлен дополнительный понижающий модуль)
  • Помпы и батарея из Мосфетов (с защитными диодами)

Список деталей:

  • Канистра 5л
  • Толстые трубки
  • Тонкие трубки
  • Помпы 5В с АлиЭкспресс
  • Гребенка с кранами
  • Пищевой контейнер
  • 3 аккумулятора формата 18650
  • Модуль зарядки TP4056
  • Повышающий модуль до 5В
  • Понижающий модуль до 3,3В
  • Arduino nano
  • Модуль времени DS3231
  • Oled дисплей
  • Тактовые кнопки
  • SMD полевой транзистор AO3400
  • SMD резисторы в корпусе на 100 Ом и 10к Ом
  • Диоды 1n4007
  • Электролитические конденсаторы 6,3В, 1000 мкФ
  • Керамические конденсаторы 10 мкФ (можно и меньшей емкости)

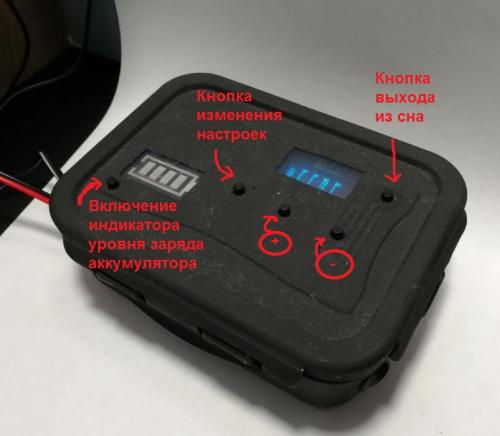

Основные кнопки:

Установка систем автоматического полива. Разновидности поливальных установок и принципы расположения оросительного оборудования. 16

Для изменения настроек:

  • Нажать 2 раза "кнопку выхода их сна", чтобы на экран вывелись данные
  • Удерживать "кнопку изменения настроек", пока не замигает одно из значений
  • Нажимая "кнопку изменения настроек", можно выбрать параметр, который нужно изменить. При каждом нажатии на кнопку по очереди будут мигать элементы. Мигающее значение можно изменить.
  • Для изменения значений используются кнопки "+" и "-".
  • После завершения редактирования. Нужно опять удерживать "кнопку изменения настроек".
  • В случае успеха, экран погаснет и новые настройки вступят в силу.



Процесс изготовления:

  • Для начала нужно было написать прошивку, поэтому собрал стенд на беспаечной плате и приступил к написанию кода и тестам.
  • После того как прошивка начала работать, как задумывалось, пришло время приступить к сборке системы. Я решил изготовить плату методом ЛУТ. Хотя в принципе можно и соединить всё навесным монтажом, т.к. деталей не так уж и много.
  • Развел плату в программе
  • Напечатал на специальной термотрансфертной бумаге , купленной на АлиЭкспресс
  • Подготовил текстолит, зачистив мелкой наждачкой и протерев спиртом
  • Перевел рисунок при помощи утюга
  • Места, где тонер плохо прилип, докрасил маркером
  • Протравил в растворе перекиси водорода, лимонной кислоты и соли
  • После травления стер тонер жидкостью для снятия лака
  • В плате просверлил отверстия и залудил
  • Запаял компоненты в плату
  • После этого спаял аккумуляторы с модулями питания и запустил систему
  • Осталось оформить всё в корпус. В качестве корпуса я использовал прозрачный пищевой контейнер. Плату закрепил на стойках, которые вклеил в корпус.
  • Просверлили отверстия под кнопки, выключатели и порт микро USB
  • Места на крышке, где должен быть экран и индикатор заряда аккумулятора залепил изолентой, после чего всё покрасил черным матовым грунтом.
  • После того как краска высохла, собрал всё вместе. Индикатор заряда и кнопки закрепил на термоклей.
  • В результате получилось компактное устройство с довольно плотной компоновкой.

Собрал всё по сути за одни выходные. Гораздо больше времени ушло на написание прошивки.
