Для чего нужно заземление. Что нужно заземлять

24.04.2021 в 13:40

Для чего нужно заземление. Что нужно заземлять

Все, что выше - лишь преамбула, но теперь мы понимаем, зачем заземление. Оно служит для защиты человека при прикосновении к металлическим частям оборудования, находящегося под напряжением.

Пример: сделал Вася систему отопления в доме, поставил батареи, скрутил/сварил нужные трубы, да встроил еще и электрический котел с электротэнами. Включил - все работает, все прекрасно, Вася ходит, трубы щупает, радуется: тепло!

Для чего нужно заземление. Что нужно заземлять

А в один прекрасный момент (какой уж тут «прекрасный»?) его ТЭН вышла из строя, да замкнула фазу на корпус котла. Батареи и трубы теперь под напряжением, ждут не дождутся, когда кто-нибудь или что-нибудь не создаст цепь для протекания тока. И вот жена Васина пол только что в кухне вымыла да вздумала тряпку на батарею повесить, посушить… Пол сырой, ноги босые, тряпка мокрая… Ох и достанется Васе, если жена жива останется, тут-то и усвоит Вася раз и навсегда, для чего заземление да зачем…

А вот если бы Вася сделал нормальный контур заземления, да котел свой надежно заземлил - ничего бы не было. Говоря простецким языком, ушла бы фаза на землю, ток получился бы  огромный, автоматический выключатель не выдержал бы и давно уже отключил бы этот котел. И даже если бы не отключил, то потенциал на батареях да трубах, соединенных с землей, был бы практически нулевой, а жене уж ничего бы не досталось.

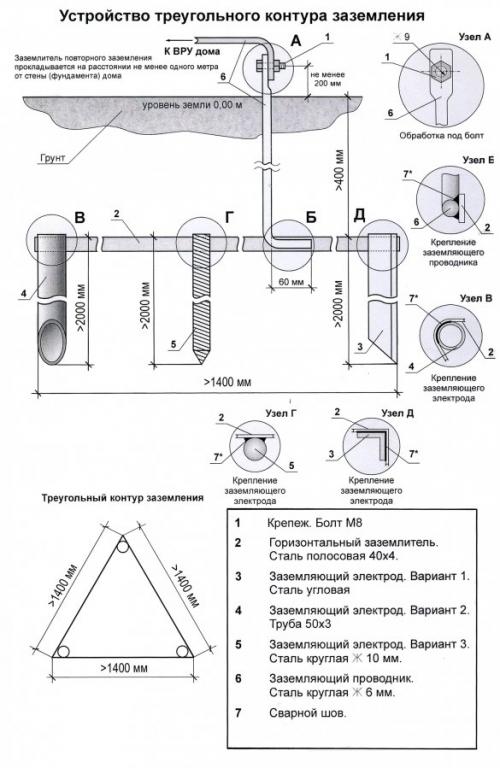

Заземлять надо все, что имеет металлический корпус.

Для чего нужно заземление. Что нужно заземлять

Чем отличается ноль от заземления. Для чего необходимо заземление

Если энергоснабжение в помещении организовано в соответствии с ПУЭ, на входе, в распределительном щитке установлены защитные автоматы.

Чем отличается ноль от заземления. Для чего необходимо заземление

Эти выключатели срабатывают при превышении установленной силы тока: нагревается биметаллическая пластина, происходит ее деформация, и контакты автомата механически размыкаются.

Важно! Именно для этого, автоматы устанавливаются в разрыв фазного проводника. Нулевая шина может быть подключена напрямую.

Происходит разрыв цепи, находящейся под напряжением, электроустановка (или вся цепь) обесточивается, обеспечивая безопасность. Как это работает на практике, и что такое заземление в данной цепочке?

Заземление, это электрический контакт между линией, специально выделенной в электросети, и реальной (физической) землей. То есть шина заземления имеет электрический контакт с грунтом. Одновременно, любая установка, вырабатывающая или распределяющая электрический ток, соединена нулевым проводом с той же землей.

Мы с вами рассматриваем однофазные сети, в которых для питания используются две линии: ноль и фаза. Трехфазные системы в быту применяются редко, поэтому знание этих систем необходимо лишь профессионалам.

Даже если к вам в дом заведено три фазы (такое встречается в частном секторе), для конечного потребления все равно используется два провода: ноль и фаза.

Чем отличается ноль от заземления. Для чего необходимо заземление

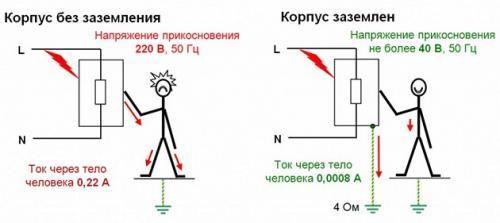

Допустим, у вашей электроустановки (холодильник, бойлер, стиральная машина), особенно с металлическим корпусом, произошла утечка фазы. То есть, провод под напряжением касается корпуса (отсоединился контакт, нарушена изоляция, протекла вода). Прикоснувшись к электроприбору, вы будете поражены электрическим током. Кроме того, сопротивление в точке касания мизерное, вследствие чего произойдет мгновенный нагрев провода, и возгорание электроприбора.

Если ваш бойлер заземлен, электрический ток потечет по пути наименьшего сопротивления, то есть по контуру: фаза — «земля» — нулевая шина. Сила тока спонтанно возрастет, и сработает аварийное отключение в автомате защиты. Никто не пострадает, материальный ущерб не будет нанесен.

Чем отличается ноль от заземления. Для чего необходимо заземление

Можно ли заземление кинуть на ноль. Определение фазы нуля и земли индикатором напряжения

Индикатором напряжения можно найти только фазу, ноль и землю придется вызванивать, как описано выше. Перед использованием индикатора напряжения его нужно проверять на работоспособность. Индикатор напряжения с неоновой лампой годен для нахождения фазы, если на нулевом и заземляющем проводе отсутствует наводимое напряжение.

Индикаторная отвертка с неоновой лампой

К наводкам неоновая лампа очень чувствительна, так как она загорается при очень маленьком токе. Для электропроводки в квартире или доме наводки на проводах при отключенной сети довольно редкое явление. Но если рядом с электропроводкой находится посторонняя электросеть или дом расположен вблизи высоковольтной линией электропередач, тогда для определения фазы лучше использовать контрольную лампу.

В 7 издании ПУЭ для проверки наличия или отсутствия напряжения использование контрольной лампы не разрешается. Этот запрет основан на том, что индикаторы напряжения с низким сопротивлением не чувствительны к наведенным напряжениям, какие могут создать угрозу жизни человеку.

Этот пункт, скорее всего, применим к кабелям большой длины и большого сечения и проходящим рядом с другими кабелями, находящимися под напряжением. Эти кабеля могут скапливать большой и опасный для жизни заряд, благодаря большой емкости кабеля. Тогда конечно пользоваться контрольной лампой для определения отсутствия напряжения нельзя, она не покажет опасное наведенное напряжение.

Этот пункт касается промышленных предприятий. В домашней электропроводке провода имеют (если имеют) очень малую емкость, что явно недостаточно для опасного наведенного напряжения. Единственно, что пользоваться контрольной лампой нужно очень осторожно, так как имеются открытые не изолированные концы.

Определение фазы ноля и земли индикаторной отверткой

Для нахождения фазы контрольной лампой находим два провода, при присоединении к которым лампа горит. В этом варианте мы нашли фазу и ноль.

Теперь один конец контрольки соединяем со свободным проводом. Лампа не горит. Тогда свободный проводник это фаза, а замкнутые через контрольную лампу провода — это ноль и земля. В этом случае может сработать УЗО (если оно имеется).

Теперь берем фазный провод и один из двух оставшихся. Если лампа загорелась и УЗО не отключается, тогда мы нашли ноль, а свободный провод будет землей. Теперь проверяем землю (при установленном УЗО). Соединяем через контрольку фазу и предполагаемую землю. Если лампа моргнет, и УЗО отключит сеть, тогда мы нашли землю.

Без УЗО нужно в подъездном электрощите откинуть заземление. Соединяя фазу и один из двух оставшихся проводников, находим провод, при котором лампа не горит, этот проводник будет земляным. Использовать водопроводные, канализационные, газовые трубы для нахождения фазы контрольной лампой категорически запрещается, так как вы подвергаете риску поражения током соседей или возникновение пожара.

Что такое заземление и зануление простыми словами. Определение заземления

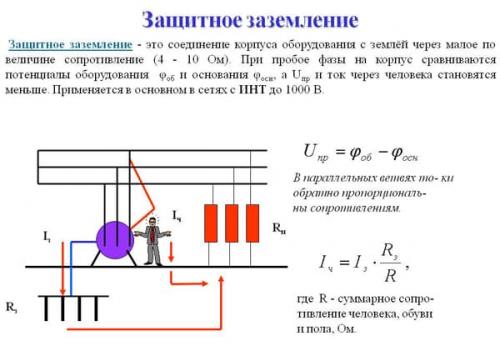

Заземление – это умышленное подключение открытых частей электрического оборудования, которые находятся под напряжением, к специальному заземляющему отводу, шине или другому защитному оборудованию. Это может быть арматура в земле, часть электроустановки и другие приспособления. Такой подход, согласно ПУЭ, является обязательной мерой преднамеренной защиты как жилого, так и нежилого фонда. Это же гласят правила и требования ГОСТ 12.1.030-81 ССБТ (электробезопасность и система стандартов безопасности труда).

Что такое заземление и зануление простыми словами. Определение заземления

Фото — схема

Практически в каждом современном доме установлена схема заземления TN-C-S или TN-S. Но в зданиях старой постройки заземление зачастую вообще отсутствует, поэтому владельцам квартиры в таких постройках приходится своими силами организовывать землю. Такая система называется TN-C. Выполняется при помощи подключения отвода к заземляющему контуру, который может располагаться непосредственно в земле у здания или возле трансформаторной будки.

Рисунок TN-C

Теоретически, такую модернизацию проводки может организовать специальная монтажная компания, но практикуется это редко. Чаще к щитку на этаже (в многоквартирном доме) подводится земля, и уже к ней подключаются остальные провода.

  1. Если фаза попадает на открытый металлический отвод любого электрического устройства, то в нем появляется напряжение. Это же случается, если, к примеру, нарушена изоляция кабеля. Человеческое тело – отличный проводник тока, если Вы дотронетесь к такому отводу, то получите сильный удар током. Заземление поможет избежать это;
  2. Блуждающие токи уходят в заземляющий проводник, этим гарантируется охрана жизни;
  3. В особенности опасно напряжение, которое попадает на радиаторы отопления. В таком случае, все батареи в доме становятся проводниками тока. Но если установлена земля, то все напряжение уйдет по проводнику.

Что такое заземление и зануление простыми словами. Определение заземления

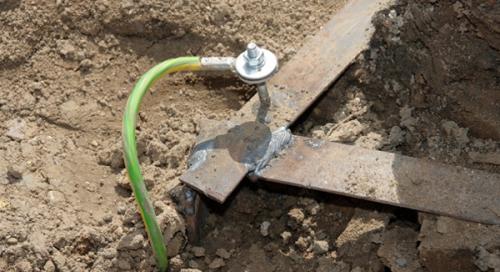

Фото — вариант земли

Если нет возможности провести полноценный заземляющий контур, тогда используются другие способы. К примеру, сейчас очень распространено подключение переносных заземляющих штырей (портативные шины). Их действие никак не отличается от стандартного стационарного отвода, но при этом они гораздо практичнее по своему функционалу.

Что такое заземление и зануление простыми словами. Определение заземления

Где взять заземление в квартире если его нет. Как сделать заземление в квартире: виды, схемы, как правильно и как нельзя

5 мин.

При использовании современной мощной бытовой техники необходима надежная защита, которая в состоянии обезопасить от поражения током: как самих хозяев, так и многочисленные электрические приборы. Количество их в домах растет с каждым годом, причем на смену приходят более удобные, функциональные, почти всемогущие. Результат — возрастающая нагрузка на электросеть. Если в новостройках заземление — обычное дело, то в многоэтажных домах старого фонда такая «роскошь» не предусматривалась. Пробел приходится восполнять самим жильцам, предварительно изучившим тему, так как сделать заземление в квартире можно несколькими способами. Главное — выбрать наиболее подходящий — правильный — вариант.

Как спасает заземление?

Это заземляющее устройство, к которому присоединяют точку сети. При любой опасности — при скачке напряжения, пробое, скопившемся потенциале — такая защита уменьшает напряжение, отводя в землю опасный ток. Самый показательный пример — громоотвод, спасающий электро-коммуникационные системы, проводящий смертельный разряд в грунт.

Где взять заземление в квартире если его нет. Как сделать заземление в квартире: виды, схемы, как правильно и как нельзя

Заземление делится на два типа — защитное и рабочее. Первое предохраняет жильцов от ударов тока в частных домах или квартирах, втрое обеспечивает надежную работу электрических устройств. Чтобы гарантировать полную безопасность, для внутренней электропроводки рекомендуется использовать только трехжильную, включающую контур заземления.

Чаще такой провод (РЕ) имеет желто-зеленый цвет, фаза может быть красной, коричневой либо черной, ноль — голубой или синий. Заземление необходимо всем розеткам, ваннам и бытовым приборам, имеющим металлический корпус, — бойлерам, стиральным машинам, холодильникам, системным блокам, электроплитам и другой крупногабаритной технике.

Виды распределения электроэнергии

Старый и новый жилой фонд имеет одно важное отличие. Это присутствие/отсутствие заземляющих проводников. В ГОСТах СССР, которые действовали до 1998 года, в схеме распределения электропитания отдельному заземляющему проводу место не нашлось. Причина этого упущения — малый ассортимент бытовой техники, не отличающейся к тому же большой мощностью.

С тех пор ситуация начала меняться: в новостройках появились отдельные заземляющие проводники, сосредоточенные в распределительных электрощитках. Сейчас существует несколько систем, в которых используется защита домов либо квартир.

Где взять заземление в квартире если его нет. Как сделать заземление в квартире: виды, схемы, как правильно и как нельзя

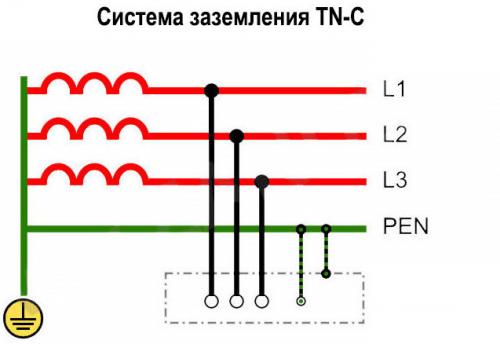

  1. TN-C. Эту схему можно назвать пережитком прошлого. Такая защита типична для домов старого фонда — хрущевок, сталинок, брежневок. Главный ее минус — отсутствие отдельного заземляющего проводника, так как его совмещали с рабочим — PE (защита) + N (ноль) = PEN. Данная система считается самой ненадежной, а полноценное заземление невозможно, если не перевести ее на более современные схемы.
  2. TN-S. Эта более современная система была призвана заменить опасную схему TN-C. В ней проводники (ноль и защита) не пересекаются, так как разделены на подстанции. В этом случае в квартиру уходят уже не 2, а 3 кабеля — фаза, N и PE.

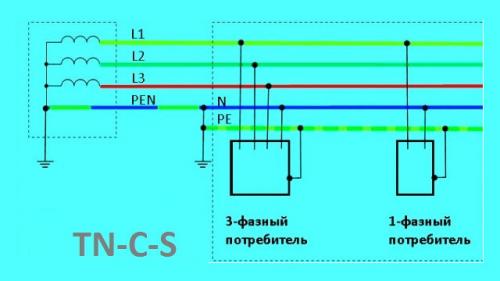

  3. TN-C-S — простейший способ модернизации «ущербной» схемы TN-C. В этом варианте совмещенные проводники PEN (защита и ноль) разделяются только на входе в здание. Для первого из них в месте их раздела устанавливается заземляющий контур.

Где взять заземление в квартире если его нет. Как сделать заземление в квартире: виды, схемы, как правильно и как нельзя

Самое простое заземление. Для чего нужно заземление в частном доме или квартире

Простыми словам заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.

Принцип работы защитного заземления — это отведение электрического тока в землю от металлических электроприборов, при их неисправности.

В новой квартире или при строительстве дома нужно обязательно провести работу по прокладке заземляющего кабеля и его подключению к «контуру земли» или общедомовому или индивидуальному. Электроприборы потребляют большое количество энергии, их корпуса металлические и отлично проводят ток, поэтому в особенности обратите внимание на заземление: стиральных машин и холодильников, варочных панелей и духовых шкафов, электрических бойлеров и котлов отопления, микроволновых печей.

Корректная работа заземления опирается на факт того, что:

  • Происходит снижение до неопасного значения разности потенциалов между заземляемым объектом и другими проводящими ток объектами, имеющими свое заземление.
  • В рабочей электрической сети появление утечки тока приведет к быстрому срабатыванию защитного устройства УЗО.
  • При утечке тока и контакте заземляемого проводящего объекта с фазным проводом должно происходить отведение этого тока.

Внимание! Контур заземления будет грамотно работать в комплекте с использованием устройств защитного отключения УЗО. Если прибор выйдет из строя, то величина тока на заземленных предметах не превысит опасной величины. Нерабочий участок сети будет мгновенно выключен в течение времени срабатывания УЗО.

Отсюда можно сделать выводы:

  • Наиболее опасный вариант для человека, когда корпус электроприбора не заземлен и УЗО отсутствует.
  • Если корпус заземлен, УЗО отсутствует, то этот вариант недостаточно безопасен, так как при высоком сопротивлении заземлителя и больших номиналах предохранителей потенциал на заземленном проводнике может достигать очень высоких величин.
  • Если корпус не заземлен, но при этом УЗО установлено, утечка тока может произойти через тело человека, коснувшегося одновременно неисправного прибора и предмета, имеющего естественное заземление. УЗО отключает участок сети, как только возникнет утечка. Но человек получит лишь кратковременный удар током, не причиняющий вреда здоровью. Но УЗО может быть неисправен, поэтому лучше не рисковать и сделать все по следующему варианту.
  • Корпус прибора заземлен и установлено УЗО. Это самый лучший вариант, так как выполнены два защитных решения.
