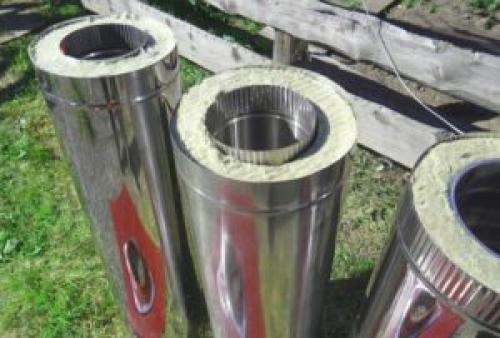

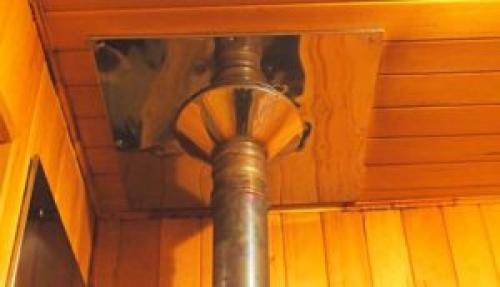

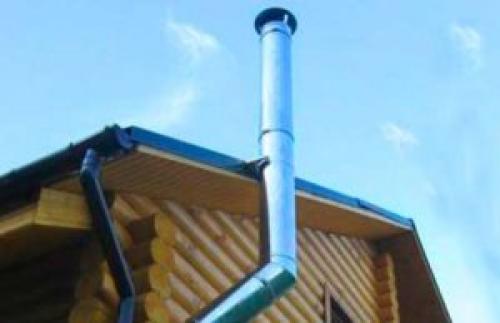

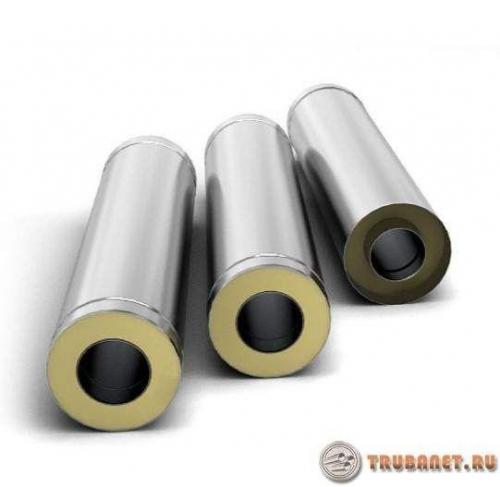

Труба для дымохода сэндвич. Из каких материалов делают

Сэндвич трубы делают из оцинкованной или нержавеющей стали. Оцинкованные сэндвич трубы для дымоходов применяются редко. Разве что для отвода продуктов горения маломощного настенного газового котла или газовой водогрейной колонки. Могут использоваться для утепленной вентиляции. Для более серьезных отопительных приборов они непригодны — при высоких температурах цинк выгорает, сталь быстро ржавеет, дымоход приходит в негодность.

Сэндвич трубы для высокотемпературных дымовых газов делают из нержавеющей стали. Причем нержавейка применяется разных марок — от сплавов с небольшим содержанием легирующих металлов, до высоколегированной жаростойкой. Разной может быть и толщина металла — от 0,5 до 1 мм, а также толщина утеплителя — 30 мм, 50 мм и 100 мм. Понятно, что разной будет сфера применения, да и цена тоже.

Основные марки стали, которые применяются при производстве сэндвич труб для дымоходов, их назначение и основные характеристики сведены в таблицу.

Марка нержавеющей стали	Основные характеристики	Область применения
AISI 430	Обладает достаточной стойкостью к атмосферным воздействиям, но плохо переносит высокие температуры	Используется для наружных кожухов сэндвич труб
AISI 439	Содержит титан, что повышает стойкость к повышенным температурам и агрессивным средам.	Подходит для газовых котлов, маломощных твердотопливных агрегатов (до 30 кВт)
AISI 316	Легирующие добавки - никель и молибден - придают высокую стойкость к кислотам, повышенную термостойкость.	Оптимальна для газовых котлов любого типа.

Труба для дымохода сэндвич из нержавейки. Особенности дымохода «сэндвич»

Есть много положительных отзывов об использовании труб для дымохода из-за многих неоспоримых преимуществ и структуры его строения. Дымоходные трубы по данной технологии набирают популярность. Что такое сэндвич дымоход? Это труба меньшего диаметра, в трубе большего диаметра, а между ними — огнестойкий утеплитель. Сэндвич дымоходы из нержавеющей стали представлены на фото внизу.

Основные достоинства сэндвич дымоходов

Сэндвич для печей имеет следующие преимущества:

В котловом оборудовании, самая важная вещь — пожарная безопасность. Хорошая изоляция, выполненная из качественного материала, не позволяет наружной трубе греться. А значит не будет возгорания прилегающих конструкций.
Скорость монтажа сэндвич трубы — потрясающая. Если сравнить ее со старыми способами, где надо было ставить трубу, затем ее чем – то оборачивать, затем этот слой оборачивать дополнительно. А тут труба в полной готовности и нужно только соединить части вместе. Сэндвич труба для дымохода своими руками собирается быстро, за один день.
Особый монтаж или капитальный фундамент для нашей сэндвич конструкции не нужен. Все отлично удерживается специальными кронштейнами. Дополнительных материалов и приспособлений не требуется.
Может быть задан любой вариант конфигурации для трубопровода, если есть фитинги. При сегодняшнем разнообразии архитектурных решений это особенно важно и удобно. Всевозможные колонны, выступы, сборные дома, планировки с нестандартными решениями.
Эффективность и легкость работы котельного оборудования возникает из-за значительного снижения теплопотерь и конденсации. Неприятный шум в помещении, вызванный воздействием давления, уходит в прошлое. Это бонус, который дает эксплуатация сэндвич труб. Посетители общественных бань и саун, оборудованных такими трубами будут в безопасности.
Самостоятельно, легко и быстро можно проверить дымоход. Его очистка не составит большого труда. Полная или частичная разборка всей конструкции не требуется. Зеркальные стенки внутри сэндвича не способствуют накоплению жира, сажи и копоти. Гофрированные трубы здесь рядом не стоят и сравнения тут не уместны.
Внешний вид вас не огорчит. Дерево, металл, стекло — классика. Красота сэндвич конструкции не испортит пространство.

Чем обмотать трубу дымохода металлическую. Чем изолировать металлическую трубу дымохода – делаем короб и другие способы

Вопрос: «Чем изолировать металлическую трубу дымохода?» задают очень часто. Это приходится делать от таких разрушающих факторов:

перегрев сооружения;
протечка в стыковых местах.

Изоляцию рекомендуют производить комплексную (гидро- и противопожарную термоизоляцию).

Изоляция дымохода в бане

Решая проблему, чем изолировать металлическую трубу дымохода в бане, в приоритет необходимо ставить безопасность людей.

Главную угрозу в данном помещении несет присутствие живого огня. Изолировать в данном случае нужно обязательно. Без положенной защиты перекрытие легко загорается.

Чаще всего баня строится из древесины, а как известно, этот материал легко возгораемый. Многие ошибочно полагают, что обивка потолка листами из металла будет отличной защитой, и, что больше изолировать не нужно.

Но, эта защита нагревается и от воспламенения это не спасет. Можно изолировать трубу красным кирпичом, но дизайн не каждой бани подходит для этого.

Рынок современных стройматериалов, чтобы изолировать дымоход, предоставляет несколько изделий:

Фольгоизоль. Сауна с такой отделкой подобна к конструкции термоса. Тепло не теряется, помещение быстро прогревается и долго стынет.

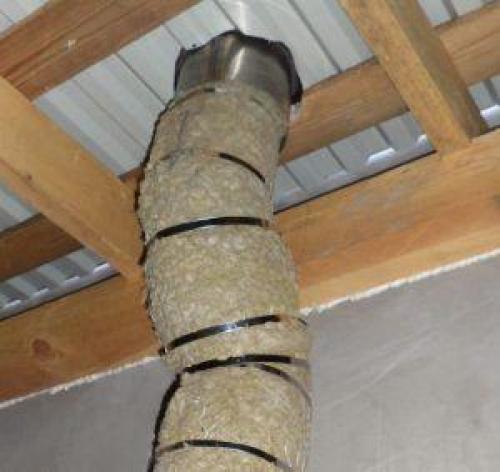

Теплоизоль. Им можно обмотать трубу дымохода и закрепить проволокой или специальным металлизированным скотчем.

. С ними об изоляции не стоит беспокоиться. Это сооружение сконструировано из нескольких секций, легко вставляемых одна в другую. Это подойдет даже для бани с металлической печкой.

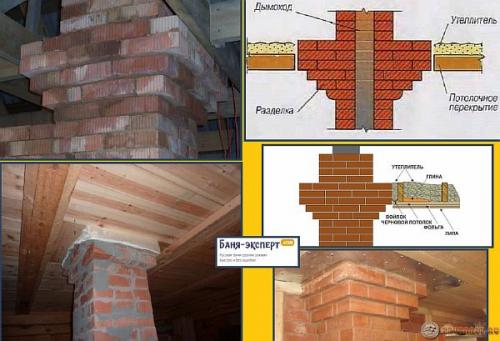

Для сооружения в традиционной русской бане применяют красный кирпич. Он не подвержен воздействию высокой температуры и длительное время держит тепло.

Такая постройка должна укладываться верно. Потому, что от показателя качества кладки зависима длительность использования строения.

На такой постройке не рекомендуют экономить, потому, что стоимость ремонта может оказаться намного большей.

Читайте так же на нашем сайте.

Чем обмотать металлический дымоход

Чем обмотать металлическую трубу дымохода, решить не сложно. Рынок строительных материалов предлагает для этого много товаров.

Самое главное, что нужно знать, выполняя утепление – это то, что для него нельзя брать покрытие, которое содержит горючие вещества.

Лучше изолировать хорошим качественным товаром, который соответствует противопожарным и строительным нормам. Это создаст дополнительные условия безопасности.

Из предлагаемых вариантов чаще всего используют:

Волокнистый стройматериал;

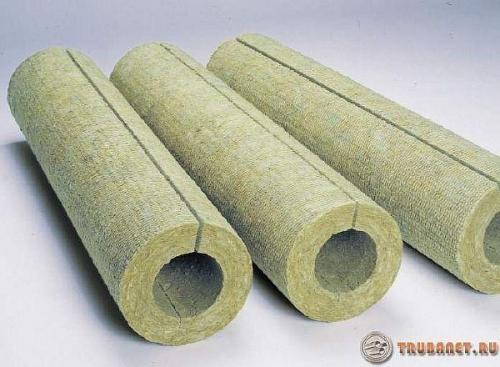

Минеральную вату;
Стекловату.

Узнаем как утеплить металлический дымоход

Металлический вариант, а в частности его утепление, заслуживает отдельного внимания.

Изолировать уже созданную схему не всегда получается без перестройки кровельного сооружения.

Если возводить современную конструкцию, то можно использовать готовые трубы «сендвич». Такие конструкции выполняются быстро, с небольшими тратами на специалистов.

Но, они стоят не дешево. Впрочем, данную стоимость оправдывает длительное время службы и простота конструирования.

В них минеральная вата располагается между двумя заготовками. Изоляция таким образом выходит на самом высоком уровне.

При помощи утепления останавливают или предотвращают необратимые химреакции, которые проходят под влиянием влаги и веществ распада топлива.

Не проделанные вовремя мероприятия по утеплению трубы дымохода, могут стать подосновой для нарушения целостности дома из-за разрушения.

Усиленный действием кислоты конденсат, не спеша, но интенсивно портит стройматериалы. Особенную опасность конденсат приносит в период оттаивания трубы после зимы.

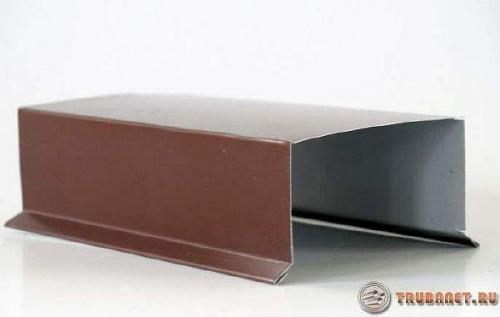

Изготовление коробов

Многие люди боятся самостоятельно изготавливать металлический короб на трубу дымохода. Но, это не содержит больших сложностей.

При изготовлении короба нужен следующий инструментарий:

Дальнейшая последовательность действий:

Ее избирают соответственно с уровнем склона кровли. Затем определяется место, где конкретно пройдет заготовка.При проведении с наружной стороны сооружения, проблема, как закрепить металлическую трубу дымохода не стоит остро. Потому, что для этого используют колено, которое и задает направление расположения по вертикали.

Решая, чем изолировать металлическую трубу дымохода, каждый принимает решение, исходя из своих предпочтений и финансовых возможностей.

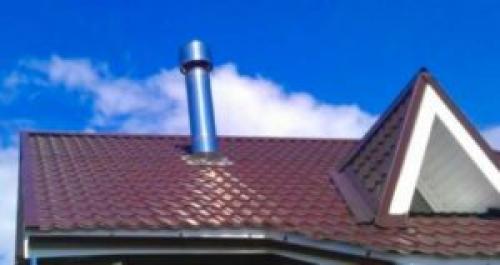

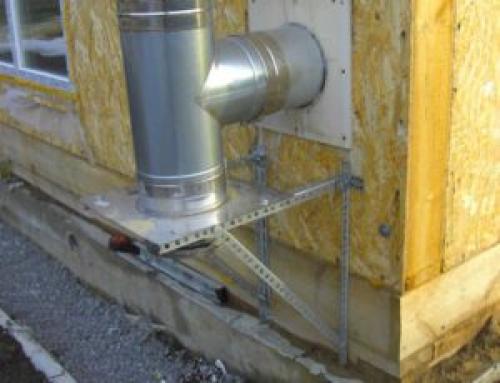

Монтаж дымохода из сэндвич труб через стену. Как сделать сэндвич-дымохода через стену дома своими руками: Пошаговая технология- Обзор +Видео

Дымоход необходим каждому устройству, которое генерирует тепловую энергию и использует в своем процессе, жидкое или газообразное. Говоря простым языком, для всех видов печей и котлов, кроме электрических. В процессе сгорания топлива образуются продукты сгорания, которые необходимо отводить в атмосферу. Делается это как правило по средствам дымохода.

Раньше для строительства дымохода чаще всего использовали, а при строительстве бань использовали сплошную металлическую трубу.

В настоящее время одним из самых доступных и популярных в частном строительстве дымоходов является сэндвич-дымоход.

Главными преимуществами этих дымоходов является их высокая эксплуатационная характеристика, а также то, что выполнить установку сэндвич-дымохода можно своими руками без привлечения специалистов.

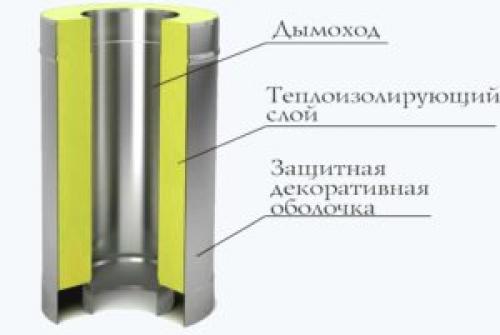

, выполненной из нержавейки с применением сварки.
Внешней трубы , чаще всего также выполняемой из нержавейки с применением сварки. Однако существуют варианты, когда внешнюю трубу делают из оцинкованной стали, или с нанесением декоративного покрытия разных цветов.

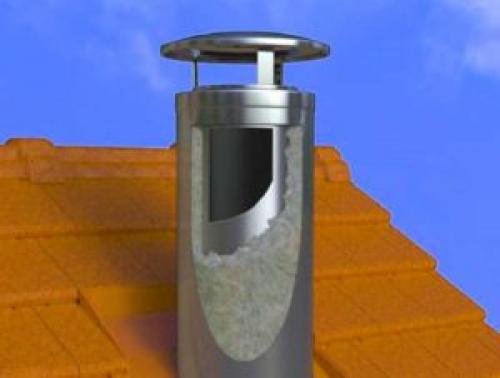

Между труб укладывается термоизоляционный материал, стойкий к высоким температурам, негорючий, как правило из высокоплотной. Толщина слоя ваты от 25 до 100 миллиметров .
Все элементы дымохода соединяются между собой посредством раструбов и зауженных участков. Для увеличения надежности соединений иногда применят хомуты .

Назначение сэндвич-дымохода

Так для чего же необходима такая конструкция сэндвич-дымохода?

Во-первых , на участке дымохода, расположенного рядом с, возникают большие температуры и стенки дымохода сильно раскалятся, что приведет к опасности возгорания и также опасности прикосновения.

В сэндвич-дымоходе нагреву будет подвержена только внутренняя труба, поскольку внешняя отделена слоем утеплителя, то и нагрев будет незначительным. И опасности возгорания и получения травмы не будет.

Во-вторых , теплопроводность металла очень высока и на участках дымохода, удаленных от нагревателя, отводимые газы будут быстро остывать, что приведет к снижению тяги.

Также из-за разницы температур активно образуется, что в последствии приводит к повышенному образованию сажи и засорению, а также к прохождению коррозийных явлений.

Дымоходы, состоящие и одной трубы, зависимы от внешних условии, сэндвич-дымоходы в отличии от них не подвержены таким явлениям.

Что необходимо знать при выборе сэндвич-дымохода

Материал, из которого изготовлен дымоход

Процедуру выбора дымохода можно разделить на несколько этапов.

Первым параметром будет материал, из которого изготавливают дымоход. При всем внешнем сходстве на рынке существует множество продукции, произведённой из некачественных материалов.

Особое внимание нужно обратить на материал, из которого выполняется внутренняя труба. В технической документации на дымоход должно быть отмечено, из какой марки нержавейки производиться труба. Если отметка отсутствует, то это прямой признак некачественной продукции.

Параметры дымохода

Как определить диаметр внутренней трубы? Диаметр внутренней трубы, как правило, выбирают исходя из тепловой мощностилибо печи.

Для печи :

мощностью 3,5 кВт применяют трубу диаметром 158 миллиметров,
при мощности от 3,5 до 5,2 кВт диаметр трубы составит 189 миллиметров,
от 5,2 до 7 кВт будет 220 миллиметров.

Толщина и материл термоизоляционного слоя

Следующий немаловажный параметр — это толщина и материл термоизоляционного слоя.

Лучшим материалом для термоизоляции является базальтовая вата негорючая и с большим коэффициентом термического сопротивления.

Толщина утеплителя будет зависеть от температуры отходящих газов.

Для разных типовона разная. Так для:

газоконденсатного котла, газового и дизельного котла температура отходящих газов находится в диапазоне 60-250, толщина утеплителя берется 25 миллиметров,
твёрдотопливных котлов и дровяных печей, работающих в температурном диапазоне от 300 до 700 градусов, применяют толщину утеплителя от 50 до 100 миллиметров.

Выбор схемы размещения

Следующим этапом выбора дымохода будет являться выбор схемы размещения.

Существует две основных схемы:

размещение дымохода внутри помещения с проходом через перекрытия и выходом на;

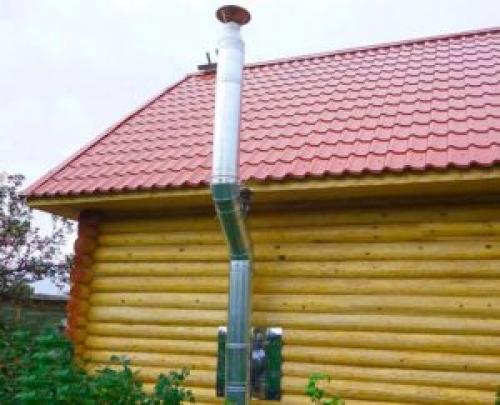

размещение дымохода за пределами помещения на внешней стене.

Плюсом схемы размещения дымохода внутри помещения является то, что воздействие из вне сведено к минимуму, соответственно и образования конденсата будет минимум.

Недостатком же является то, что это очень технологичный и сложный процесс, требующий тщательного планирования, требуется проходка через все перекрытия и кровлю.

При внешнем расположении дымохода по наружной стене требуется всего одна проходка, остальные же части дымохода крепятся на кронштейны, что уменьшает трудоемкость при возведении, что является плюсом .

Минусом будет то, что дымоход будет подвержен внешним воздействиям, в следствии чего будет образование конденсата.

Рейтинг дымоходов сэндвич из нержавеющей стали. Рейтинг лучших производителей дымоходов

Тип отопительного прибора . Чтобы выбрать надежный стальной дымоход, необходимо знать тип отопительного прибора, к которому он будет подключен. Газовые и дизельные котлы образуют большой объем едкого конденсата. Поэтому все элементы системы дымоудаления должны быть изготовлены из кислотостойких марок стали (AISI 316L) с толщиной стенки более 0,5 мм. Угольные печи можно комплектовать жаропрочными дымоходами из материала AISI 310 толщиной 0,8…1,0 мм. Для дровяного камина подойдет марка AISI 321.
Конструкция дымохода . Стальные системы дымоудаления бывают нескольких типов. Одностенные трубы обычно используются в качестве дополнения к кирпичным каналам. Они требуют утепления из-за склонности к образованию конденсата. Двухконтурные системы с прослойкой утеплителя позволяют частично решить проблему конденсата. Дымоходы типа «сэндвич» нужно только своевременно чистить. Двухстороннее движение воздушных масс обеспечивают коаксиальные дымоходы. По внешнему каналу с улицы затягивается чистый воздух, а продукты горения удаляются через внутреннюю магистраль.
Особенности монтажа . Современные системы дымоудаления достаточно просты и удобны в сборке. В некоторых случаях справиться с работой можно своими силами. При покупке следует обратить внимание на ровность всех деталей, наличие соединительных и поворотных элементов, легкость стыковки.
Надежность и долговечность . Определить надежность и долговечность дымохода по техническим параметрам проблематично. Косвенно об этом можно судить по марке стали и толщине стенок. Но полную информацию удается почерпнуть только на тематических сайтах, где владельцы домов и профессиональные печники делятся своим опытом.

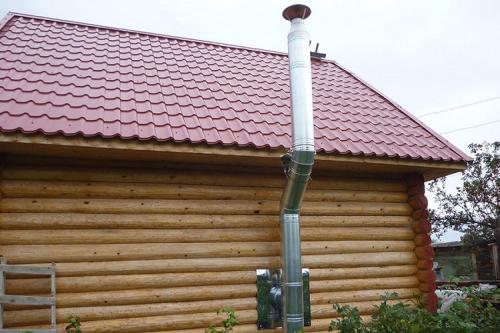

Оцинкованные трубы для дымохода. Особенности и достоинства оцинкованных труб

Для большинства сплавов на основе железа влага губительна сама по себе – она окисляет металл, образуя ржавчину. Через дымовой канал наряду с конденсатом постоянно движутся и продукты горения топлива, содержащие множество химически активных веществ, которые при реакции с водой наносят еще больший вред внутренней поверхности дымоотвода.

Чтобы защитить металл от агрессивного воздействия воды, железные трубы защищают покрытием из цинка. Для этого высококачественную листовую сталь погружают в раствор цинка, где происходит химическая реакция и на поверхности металла образуется дополнительный защитный слой. После этого листы нарезают и сшивают в трубы.

Оцинкованные трубы пользуются популярностью:

Благодаря легкости материала.
Стоимость труб значительно ниже, чем у керамических и медных изделий.
Гладкие внутренние стенки препятствуют оседанию продуктов горения и скоплению конденсата.
Прочный металл, защищенный слоем цинка, выдерживает температурные, химические и механические нагрузки.
Металлические стенки оцинкованных труб быстро прогреваются, ускоряя появление тяги.
Удобная форма труб позволяет собственноручно монтировать дымоходы различной конфигурации.
Материал подходит для обустройства комбинированного дымоотвода.

Обратите внимание! Оцинкованные трубы нельзя использовать в дымоходах для отопительных приборов, работающих при температуре выше 350 градусов. Сильное нагревание при наличии влаги в трубе приводит к окислению защитного покрытия, цинк и другие вещества при этом выделяют ядовитые испарения, опасные для здоровья.

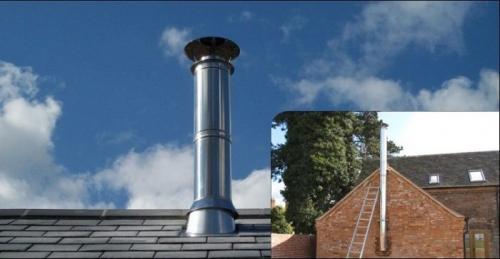

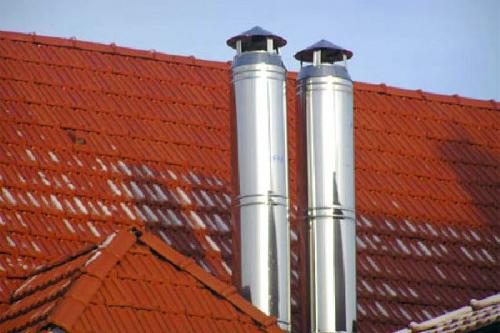

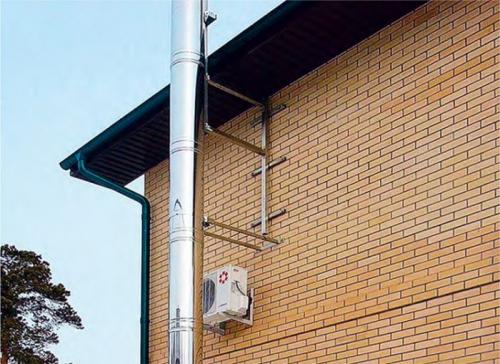

Сборка дымохода из нержавейки своими руками пошаговая инструкция. Монтаж дымохода из нержавеющей стали: виды модулей, особенности работы

8 мин.

Дымоход — обязательный атрибут частного дама, если в нем установлена автономная отопительная система. Исключение есть только одно — это электрические печи либо котлы. Еще не так давно для обустройства каналов для эвакуации продуктов горения использовали кирпич или асбестоцементные трубы, но недостатки их брали верх над достоинствами. Сейчас для сборки дымоотводной трубы все чаще выбирают нержавеющую сталь. Популярность этого материала объясняется простотой сборки, надежностью, безопасностью и долгим сроком службы. Корректный самостоятельный монтаж дымохода из нержавеющей стали возможен, но сначала нужно разобраться в его особенностях, в технологии сборки, в последовательности действий при установке.

Плюсы и минусы нержавеющих дымоходов

Список достоинств этих сплавов возглавляет устойчивость к кислотному конденсату, который появляется при охлаждении горячего воздуха, проходящего через холодную часть дымоотводной трубы. Такое негативное воздействие постепенно разрушает металл, однако дымоход из нержавеющей стали способен противостоять угрозе значительно лучше, чем все остальные металлические конструкции. Нередко это свойство и становится главным критерием при выборе материала.

Преимущества нержавеющего дымохода

Список достоинств на этом не исчерпывается, в него входит:

Универсальность конструкции, сравнительная простота монтажа дымохода из нержавеющей стали. Эти трубы можно совмещать с любым отопительным оборудованием. Самостоятельная установка возможна в любой сезон, а особые навыки для подобной работы не нужны.
Безопасность для людей. Каналы из нержавеющей стали быстро нагреваются, поэтому гарантируют достаточно эффективную тягу, которая не даст возможности случиться любому форс-мажорному обстоятельству.
Длительный срок службы дымоотводной трубы. Он не столь выдающийся, как у кирпичных или каменных конструкций, однако если монтаж дымохода был проведен по всем правилам, то трубы обещают не одно десятилетие беспроблемной работы.
Отличная проходимость. Плюс — полное отсутствие углов, которые могут вызвать завихрения продуктов горения. Округлая форма позволяет избежать оседания большого количества копоти, потому что препятствий для выхода дыма нет.
Малый вес дымоотводного канала, ремонтопригодность. Легкость конструкции позволяет избежать обустройства серьезного фундамента для печи. Замена любого модуля проста, она не требует демонтировать всю систему.
Высокий уровень жаропрочности. Такой дымоход сможет противостоять температуре до 600° и более, но в этом случае точная цифра зависит от марки нержавеющей стали.
Морозостойкость, антикоррозийные свойства, отсутствие боязни агрессивных сред.
Эстетичный вид и широкий ассортимент моделей.
Приемлемая цена комплекта.

Список достоинств довольно впечатляющий, но и недостатки у дымоотводных труб есть. Но серьезны ли они?
