Приточная вентиляция через стену. Если система вентиляции в доме отсутствует
Что такое вентиляция – это система, состоящая из двух отверстий. В одну воздух извне поступает, в другую загрязненный и влажный воздух выходит. Происходит воздухообмен, который является залогом здоровья проживающих в доме людей. Если вытяжная вентиляция в доме была заложена при строительстве, то установка приточного клапана решает все проблемы.
А если такой вентиляции нет. Тогда придется ее создать. Для этого устанавливается приточный и вытяжной клапан вентиляции в стену, последний монтируют под потолком.
При этом оба приспособления устанавливают на противоположных стенах, чтобы создался воздушный поток снизу вверх и по диагонали комнаты. То есть процесс естественной вентиляции проходит по законам физики, где теплый воздух поднимается к потолку, создает там давление. А снизу входит холодный воздух с улицы. Получается своеобразный сквозняк, который не ощущается.
Сегодня производители предлагают вытяжные клапана с принудительной системой вытяжки воздуха. Просто в цилиндр устанавливается небольшой вентилятор, который включается при необходимости быстро проветрить помещение. Некоторые модели снабжены реле, с помощью которого можно регулировать скорость вращения лопастей вентилятора. То есть вытяжку воздуха можно организовать в интенсивном режиме или в слабом.
Монтаж приточного клапана

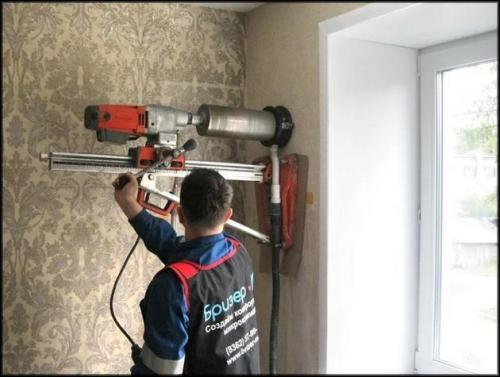

Установка устройства – процесс пыльный и шумный, потому что приходится сверить стену. Для этого потребуется алмазная коронка и перфоратор. Мастера пользуются специальным инструментом – установкой алмазного бурения.
Пробуренное в стене отверстие обязательно очищают от пыли, для чего используют пылесос. Затем в отверстие вставляется теплоизоляционный материал. Обычно для этого сегодня используют скорлупу из минеральной ваты или полиуретана, которая продается длиною 1 м. Ее просто подрезают под ширину стены.
Обратите внимание! Диаметр алмазной коронки выбирается под диаметр утеплителя.
Далее в скорлупу вставляется цилиндр клапана. С внешней стороны к стене саморезами на пластиковые дюбеля крепится декоративная решетка. С внутренней оголовок с фильтрующим материалом.
Естественная вентиляция через стену. Естественная вентиляция за счет клапанов
Для того, чтобы естественная вентиляция нормально работала и в современных квартирах, специалистами на рынок были выпущены специальные клапаны, которые обеспечивают приток свежего воздуха в помещении и гарантирую нормальные тяговые процессы.
Для нормальной работы вытяжной системы лучше монтировать вентиляционные клапана в стену, которая является наружной, а саму вентиляционную решетку устанавливать либо в стене напротив, либо и вовсе в другой комнате.
Допускается расположение клапанов в следующих местах:
- в непосредственной близости к радиатору либо у подоконника;
- в раме окна;
- в стене, на которой расположено окно (не выше двух метров на уровнем пола).
Обратите внимание на то, что некоторые модели современных металлопластиковых окон уже снабжены клапанами в конструкции.
Совет: если проживаете в условиях сурового климата, то при монтаже вытяжной вентиляции через наружную стену стоит делать отверстие для клапана в непосредственной близости от радиатора. Таким образом, холодный воздух с улицы будет нагреваться и практически не повлияет на температуру воздуха в помещении.
На сегодняшний день на рынке представлены вентиляционные клапаны следующего вида:
- овальные;
- прямоугольные;
- круглые.
При монтаже вентиляционного клапана в стену необходимо:
- Определиться с местом монтажа клапана и нанести на стену соответствующую разметку;
- Проделать отверстие в стене под наклоном 7°;
- В отверстие размещается утеплитель и трубка воздухоотвода, часто при монтаже утеплитель заменяется на монтажную пену;
- Производится непосредственная установка клапана. Обратите внимание на то, что клапан не должен контактировать с трубкой.
Если один клапан не справляется с поставленной задачей, желательно разместить в комнате несколько клапанов. Для расчета необходимого количества клапанов в помещении желательно обратиться за помощью к профессионалам.
Обратите внимание на то, что сечение трубки воздухоотвода должно быть определенным и зависеть от объема помещения и требуемой производительности вентиляции. Производительность рассчитывается по формуле:
где:
V – это объем помещения, в котором проводится вентиляция

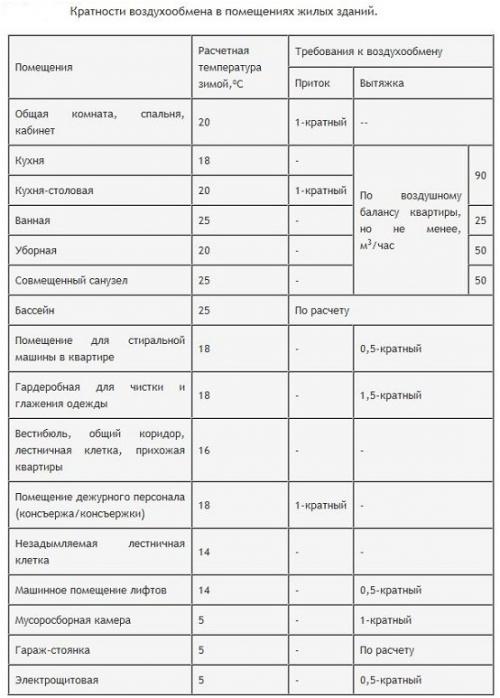

n – нормируемый коэффициент, которые берется из следующей таблицы:
Производительность вентиляции рассчитывается отдельно для каждого помещения, а затем суммируется.
Вентиляция в стене частного дома. Вентиляция с отводом в стене
Стены частных домов более разнообразные по качеству материалов и толщине, чем в городских квартирах. Но это не мешает сделать вентиляционное отверстие в любой несущей стене: деревянной, кирпичной, газобетонной или собранной из сип-панелей. Для бурения канала под закладку вентиляционной трубы потребуется перфоратор с коронкой соответствующего диаметра.

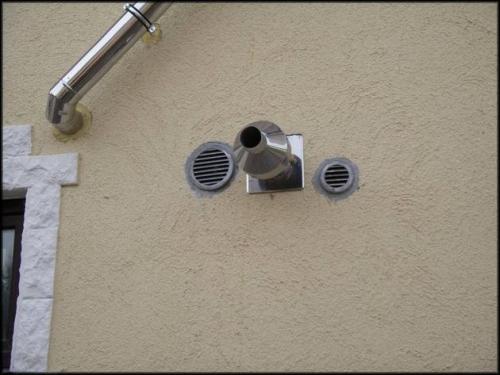

Вытяжная вентиляция через стену на улицу может вообще не иметь торчащей вверх трубы. В качестве закладного элемента будет служить только небольшой отрезок, в котором помещают вентилятор приточной системы и обратный клапан, скрытый со стороны улицы только вентиляционной решёткой соответствующего диаметра.

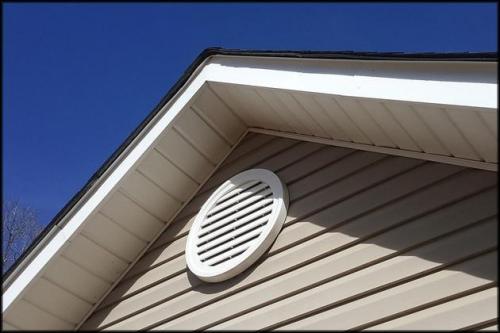

Вытяжка на сайдинговой стене для вентиляции может быть установлена в кухне и санузле частного дома. Ее преимущества и недостатки связаны именно с электричеством. Общие расходы на электроэнергию увеличатся, но работать такая вентиляция будет не постоянно, а только когда потребуется владельцу дома.
Из-за наличия электроприборов для вытяжки с вращающимися лопастями, работающая принудительная вентиляция дома может издавать монотонные шумы. Также к этим звукам добавляется хлопанье обратного клапана. Плюсом такой вентиляции является ещё и то, что снаружи её почти не видно. На фасаде распознать вытяжку можно по небольшому кругу белой вентиляционной решётки. За ней скрывается самозакрывающийся обратный клапан и сеточка с мелкими ячейками, через неё в помещение вместе со свежим воздухом не попадёт мелкий мусор: песчинки, пыль.
Эту вытяжку по праву можно назвать антивандальной, ведь дорогой вентилятор, обеспечивающий её работу, находится внутри и недосягаем с улицы. Быстрая замена воздуха требуется в помещении, где готовится пища. Если такой вытяжки нет, то запахи будут впитываться в обивку мягкой мебели, обои, отделочные материалы потолка. В жилых комнатах, ванной, холле или гостиной дома можно использовать более бюджетный вариант вентиляции, проложенной сквозь стену кирпичного, блочного, каркасного, бревенчатого и других домов.
Вытяжная вентиляция через стену на улицу. Принудительная и комбинированная вентиляция
Естественная циркуляция воздуха через установленные в стены устройства не всегда работает или бывает недостаточной для качественной вентиляции и поддержания в доме комфортного микроклимата. Повысить эффективность системы можно, если заменить обычные клапаны работающими от электросети вентиляторами.
Они бывают и приточными, и вытяжными, и приточно-вытяжными (реверсивными). Есть и модели с рекуператорами, которые отбирают тепло у воздуха, вытягиваемого из дома на улицу, и отдают его воздуху, поступающему с улицы в дом. такие приборы даже при интенсивном воздухообмене позволяют поддерживать в помещении стабильную температуру.
Комбинированная вентиляция через стену в частном доме предполагает монтаж вытяжных вентиляторов и обычных энергонезависимых приточных клапанов. Она проще и обходится дешевле полностью механизированной принудительной системы.
Приточные клапаны имеют довольно простое устройство.
- Воздуховод.
Это пластиковая труба, которая может быть телескопической или обычной. Последняя обрезается по длине в соответствии с толщиной стены. Воздуховод может быть с утеплением или без него.
- Наружная решетка – закрывает отверстие воздуховода с улицы и не пропускает в него мусор, пыль, насекомых.
- Фильтр – очищает приточный воздух от загрязнений.
- Клапан или заслонка – регулирует объем поступающего внутрь воздуха.
Это стандартные элементы всех клапанов, которые могут иметь и дополнительные детали в зависимости от модели. Самыми простыми и недорогими являются клапаны с ручным управлением, у которых положение заслонки приходится регулировать вручную. Дороже обойдутся модели с таймером или температурным датчиком.
С помощью таймера процесс вентиляции настраивается на определенные временные интервалы. А датчик температуры реагирует на изменение температуры поступающего воздуха и самостоятельно регулирует положение клапана, открывая или перекрывая воздуховод.
Подобным образом устроены и принудительные устройства для вентиляции через стену, просто в них встроены вентиляторы. Они могут оснащаться датчиками влажности, которые включают агрегат при повышении влажности воздуха в помещении и отключают при нормализации этого показателя.
Установка вентиляционных устройств в стену
Самостоятельно смонтировать стеновую вентиляцию в своем доме в принципе возможно – сам процесс достаточно простой. Сложности могут возникнуть только на этапе изготовления сквозных отверстий для выхода вентиляции через стену. Для этого потребуется подходящий инструмент, который есть не у всех.
Меньше всего проблем будет с деревянными стенами, которые можно просверлить дрелью с буром или подходящей по диаметру коронкой. Преодолеть кирпичную или бетонную преграду уже не так просто. А если дом утеплен минеральной ватой и облицован панелями, это создаст дополнительные трудности и риск испортить фасадную отделку. Поэтому лучше довериться специалистам, которые сформируют правильное горизонтально расположенное отверстие с ровными и гладкими стенками.
Это важно! Выбирая место для установки, необходимо свериться со схемой электропроводки, чтобы не повредить её при сверлении. Она потребуется и для монтажа устройств принудительной вентиляции, если их планируется подключать к сети скрытым способом.
Приточно-вытяжная система вентиляции: что это такое, на чем основана, разновидности, особенности и расчеты
Очень важно выбрать подходящий диаметр отверстия. Если у вас устройство с утепленным воздуховодом, проем должен соответствовать его наружному сечению, чтобы между их стенками не оставалось щелей.
Обычные воздуховоды желательно утеплять, оборачивая минватой, пенофолом, поролоном или другим подобным материалом, особенно в холодных регионах. Поэтому при изготовлении отверстий необходимо учитывать толщину утеплителя.
Приточная вентиляция в квартире. Но зачем?
Несмотря на то, что мой дом находится в весьма зелёном районе, окна выходят на бульвар с небольшим количеством машин, а до ближайшего проспекта — примерно полкилометра, Москва всё равно, увы, остаётся шумным и грязным городом.
Первое можно заметить по тому, что при наглухо закрытых окнах — а у меня неплохие стеклопакеты с тремя стёклами — в комнатах становилось существенно тише, полностью пропадал городской фон и оставались только звуки тяжёлых машин, иногда проезжающих непосредственно внизу, да безумных мотоциклистов. Второе — по неприятному, но стабильно образующемуся налёту чёрной пыли около открытых окон, на подоконниках и даже на вертикальных поверхностях ПВХ-рам.
Как показали два года с «приточкой», избавление от шума и чёрной пыли — не единственные плюсы:
появляется возможность удобной регулировки баланса свежего воздуха и температуры в помещении — более того, выяснилось, что зимой весьма комфортно жить при 21-22 °С и
появляется возможность регулировать температуру в зависимости от времени суток не только батареями отопления, но и их комбинацией с интенсивностью проветривания;
в квартире пропала пыльца, крупная пыль, семена растений, а также комары и мухи — несмотря на не самый низкий этаж, всё это залетало в окна;
пропали неприятные холодные сквозняки из приоткрытых окон зимой (а мой рабочий стол стоит прямо у окна — и у выходного диффузора приточной вентиляции).
Какие есть варианты?
К сожалению, пока я только задумывался о том, что неплохо бы попробовать это чудо современной техники, примерно все варианты, которые я встречал на Хабре и в других источниках, попадали в категорию, не слишком устраивающую меня по свойствам, трудозатратам или ценам:
бризеры: недорого, просто в установке, но — занимает место на стене, находится внутри помещения, а значит, весь механический шум вентилятора достаётся нам. Особенно с учётом, что в силу размеров бризеров вентиляторы там достаточно скромные по размерам, а уровень шума сравним с кондиционером или превышает таковой. Жить можно, но зачем, если есть место снаружи? Неудовлетворённость.
готовые системы приточной вентиляции: ценники за сам наружный блок начинаются от 100 тыс. рублей, и это ещё надо поискать. Если не искать, то 200+. Жаба.
самодельные системы приточной вентиляции: много, но каждый раз представляют собой нечто, требующее большого объёма ручного труда — подбора вентилятораот ненужного холодильникаиз странных источников, самостоятельного изготовления корпусов, фильтров и прочего. Лень.
Однако в какой-то момент меня посетила мысль, что ведь все необходимые компоненты есть в профильных магазинах — надо лишь их выбрать, купить и соединить. Да, не получится компактного монолитного корпуса, но у меня есть ненужный угол на балконе. Да, не получится использовать салонный фильтр от жигулей, но мне несложно и купить рулон нетканого материала и самостоятельно вырезать из него кусок раз в квартал.
Из чего состоит приточная вентиляция в минимальной конфигурации?
входной раструб, прикрытый решёткой от крупного мусора;
противопылевой фильтр (желающие могут рассмотреть HEPA-фильтры, но я решил, что мне необходимо и достаточно хорошего противопылевого);
блок подогрева с ТЭНом — опционально (у меня нет, и нет, даже в зимние морозы он мне не потребовался);
вентилятор (самая сложная часть, так как от него критически зависит производительность и шумность всей системы);
трубы разводки воздуха по жилым помещениям;
диффузоры в жилых помещениях.
Начнём с самого сложного.
