Ворота для гаража из профнастила своими руками. Собираем створки распашных ворот

04.01.2020 в 11:02

Ворота для гаража из профнастила своими руками. Собираем створки распашных ворот

Устройство распашных систем с отделкой лицевой поверхности тонким и легким профлистом изображено на фото. Каждая створка изготавливается в виде стальной рамы квадратной или прямоугольной формы, при наличии трубогибных станков и приспособлений верхнюю планку рамы можно изготовить в виде арки.

Ворота для гаража из профнастила своими руками. Собираем створки распашных ворот

Изготовление рамочного каркаса створок ворот под обшивку из профлиста выполняется в следующей последовательности:

  • Первоначально вырезаются отрезки из стальных трубчатых профилей по размеру будущего прямоугольника ворот и свариваются точками в виде одной цельной конструкции. Отдельно внутри каркаса подваривают уголки для укладки профлиста. Чтобы получить максимальную точность сборки, куски профиля свариваются в виде одной рамы, в дальнейшем, после установки на опорных столбах, рама разрезается по вертикальной оси симметрии на две створки;
  • После подгонки положения рамы относительно столбов ворот и определения точек установки навесов конструкцию рамы проваривают полноценным сварочным швом, приваривают навесы и режут на две створки;
  • Сваренный стальной каркас рамы обшивают изнутри уголком, косынками из толстолистового металла или в виде распорок из трубчатого профиля;
  • Лицевую часть ворот обшивают профлистом с помощью кровельного крепежа — саморезов с болтовой головкой и прокладкой. В некоторых случаях створки облицовывают профлистом с двух сторон.

Остается навесить готовые половинки ворот на приваренные к столбам петли и установить стопоры в нижней части створок, позволяющие фиксировать открытые части в заданном положении. Почти всегда раму ворот изготавливают меньшего размера по высоте, чем уровень профнастила примыкающего забора. Делается это из чисто практических соображений. Во-первых,уменьшается расход профнастила, появляется возможность дополнить и украсить ограждение декоративными элементами. Во-вторых,в таком оформлении нижнюю часть ворот проще всего освободить от снега или льда.

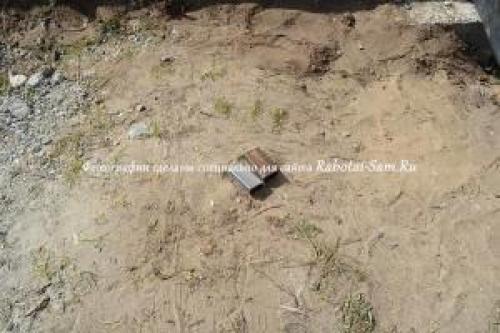

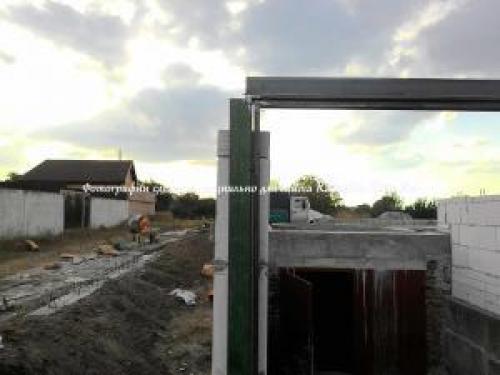

Ворота в гараж своими руками. Размеры гаражных ворот и начало работ своими руками

Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем. Ворота в гараж своими руками. Размеры гаражных ворот и начало работ своими руками

Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) ­– так надежнее.

Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли. Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника.

ШАГ 1: выставление рамы . Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.

ШАГ 2: выставление зазоров . Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы. Ворота в гараж своими руками. Размеры гаражных ворот и начало работ своими руками

ШАГ 3: выставляем петли . Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.

ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы. Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).

ШАГ 4: выполняем регулировку . По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.

ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока. Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.

После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!

Гаражные ворота из профильной трубы. Инструменты и материалы

Все, что потребуется для сварки ворот, — металлические листы, уголки и профильные трубы. Материал можно купить новым, но дешевле приобрести его в ветхом состоянии (имеется в виду старое покрытие краски и незначительная ржавчина). Недопустимо покупать прогнившее железо. Чтобы привести детали в надлежащий вид, используют болгарку со шлифовальным кругом. Чистка металла займет от силы 30 мин.

Для сварки гаражных ворот своими руками понадобится следующее:

  • уголки шириной 7,5 см — их применяют для опорной части изделия;
  • для сборки рамы необходимы трубы квадратной формы для присоединения к стальным уголкам, прикрепленные к проему (ширина профиля составляет 3 см);
  • для раскосов выбирают профильные трубы шириной не менее 6 см — это придаст больше жесткости конструкции;
  • металлические листы в толщину 2-3 мм;
  • 4 подшипниковых шарнира, их крепят к луткам гаража и створкам ворот;
  • грунтовка для металлических поверхностей и краска;
  • внутренний замок;
  • если предусмотрены кованые элементы, то покупают гнутую арматуру или сгибают своими силами;
  • швеллер по ширине кирпича или шлакоблоков, который устанавливают на низ проема;
  • 4 прута диаметром 2 см для задвижек;
  • металлическая полоса шириной 5 см и длиной 100 см.

Арматура для задвижек, внутренний замок, полоса обеспечат тройную защиту от взломщиков.

Для работы с металлом нужен специальный инструмент. При сооружении конструкции потребуется следующее:

  • уровень;
  • рулетка;
  • угольник;
  • чертилка — изделие напоминает короткий гвоздь, которым делают метки на железе;
  • болгарка с набором кругов для шлифования и резки металла;
  • метизы;

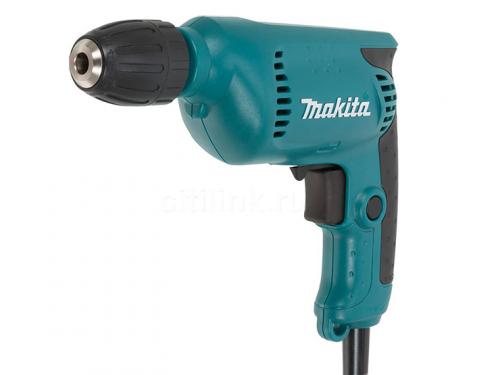

  • дрель;
  • молоток;
  • струбцины;
  • Гаражные ворота из профильной трубы. Инструменты и материалы

    Не забываем про инструмент

    Поскольку конструкция тяжелая, то работу делают с помощником. Выбирают ровную площадку, на которой размещают материал для сборки рамы. По технике безопасности сваркой занимаются либо на улице, либо в самом гараже на расстоянии 5 м. от воспламеняющихся предметов.

Ворота из профнастила своими руками чертеж. Как нарезать профлист для ворот своими руками.

(фотографии, инструкция,

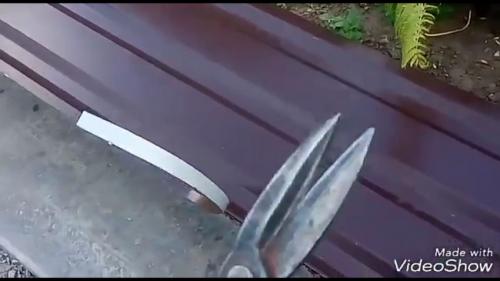

Ворота для гаража из профнастила своими руками. Собираем створки распашных ворот 04 Как нарезать профнастил для металлических ворот своими руками? При создании ворот из профнастила следует помнить, что важным этапом, помимо сборки каркаса, является подготовка профнастила , ведь забор должен быть безопасным и удобным, согласитесь? А при неправильной нарезке профнастила по краям могут образоваться засечки, которые, во-первых, могут разрастись, ухудшив состояние всего покрытия забора, а во-вторых, принести кому-либо вред. Так как же не допустить этого? Следовать нашим советам, конечно же!

Правила нарезки профнастила для ворот:

  1. Сначала наметьте место среза. Для этого поставьте засечки с двух сторон профлиста, а потом, пользуясь строительной линейкой или просто любым прямым длинным металлическим бруском, проведите через эти засечки прямую линию;
  2. По полученной прямой загните и разогните несколько раз ненужную часть профлиста, которую вы собираетесь срезать. Таким образом, профлист в месте среза станет пластичнее;
  3. Ну и последний этап, аккуратно срежьте профлист ножницами по металлу;

Вот и всё! А для большей надёжности, после закрепления профлиста на каркасе, его края можно немного подогнуть от лицевой стороны.

Всё внимание на пошаговый фото-мастер-класс:

    View the embedded image gallery online at:


    Оригинальное название: Как обрезать профлист , профнастил вдоль для ворот.

Гаражные ворота. Особенности гаражных распашных ворот

Можно сказать, что распашные ворота для гаража – это классика. Они имеют простую, но в то же время надежную конструкцию. Само название говорит о принципе их работы. Ворота состоят из 2 створок, открывающихся в одну из сторон. В одной из секций ворот может быть калитка. Конструкция распахивается под углом в 110°. Все зависит от используемых петель и типа конструкции.

Многие считают распашные ворота для гаража оптимальным вариантом. На то есть несколько причин:

  1. Конструкция является традиционной и знакомой. Такие ворота для гаража проверенные временем, и многие опытные автолюбители используют именно их.
  2. Ворота гаражные металлические считаются эталоном прочности и долговечности.
  3. Хоть конструкция и проста, она защищает гараж от проникновения внутрь недоброжелателей. К тому же если использовать металл с повышенной толщиной и дополнительные ребра жесткости при изготовлении, то можно добиться отличных результатов.
  4. Процесс монтажа распашных ворот довольно прост. С ним может справиться даже неопытный человек.
  5. Фиксация гаражных ворот происходит посредством несущих столбов. Открываются они благодаря шарнирным петлям. Сами полотна двигаются точно, легко и практически не издают никаких шумов.
  6. Многих привлекает простая эксплуатация ворот для гаража. Конструкцию легко мыть и очищать от грязи.
  7. Можно сделать распашные утепленные гаражные ворота, чтобы сделать помещение теплым. Это потребуется тем, для кого гараж служит мастерской.
  8. Благодаря распашной конструкции, у владельца есть масса возможностей модернизировать конструкцию и сделать ее привлекательной и красивой. На полотнах можно формировать 3D изображения, узоры из металла или просто разрисовать их. В общем, фантазия в этом случае может разгуляться как угодно.

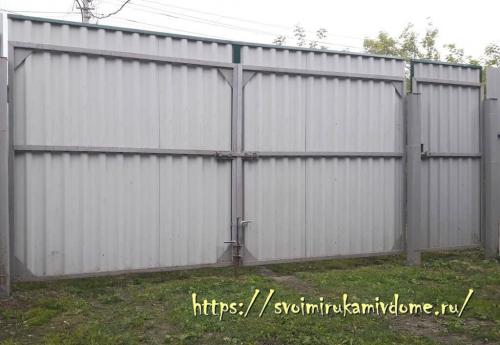

Как сделать ворота и калитку из профнастила своими руками. Итак как поставить забор из профнастила своими рукам — поэтапно.

Для работы нужны инструменты: ручной бур диаметром 200-300 мм, сварочный аппарат, струбцины, уровень любой длины, шуруповёрт и заклёпочник, если используются заклёпки для крепления профнастила. Кроме того, нужны ведра и ёмкость для замешивания бетона, если не используете бетономешалку.

Как сделать ворота и калитку из профнастила своими руками. Итак как поставить забор из профнастила своими рукам — поэтапно.

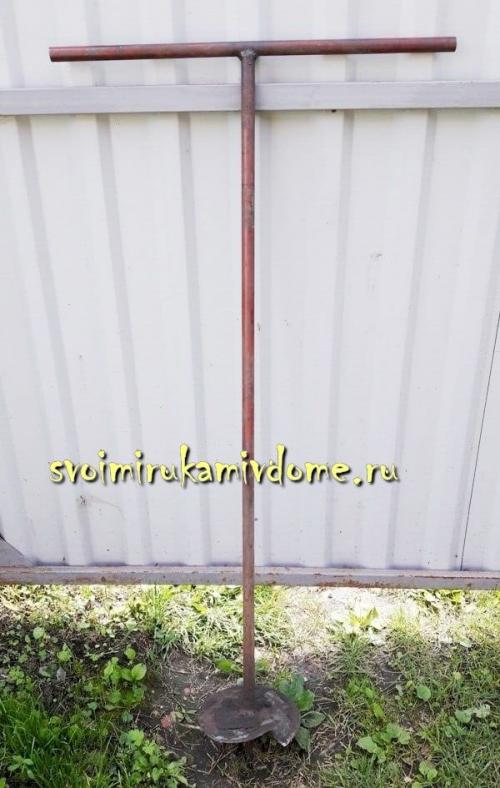

Ручной бур

Начинаем работу с натягивания шнура и разметки ям для столбов, чтобы забор был ровным. Пролёт забора из профлиста можно делать 2-3 метра, соответственно, расстояние между столбами отмечаем от 2 до 3 метров. Мы выбрали среднюю величину – 2,5 метра.

Как сделать ворота и калитку из профнастила своими руками. Итак как поставить забор из профнастила своими рукам — поэтапно.

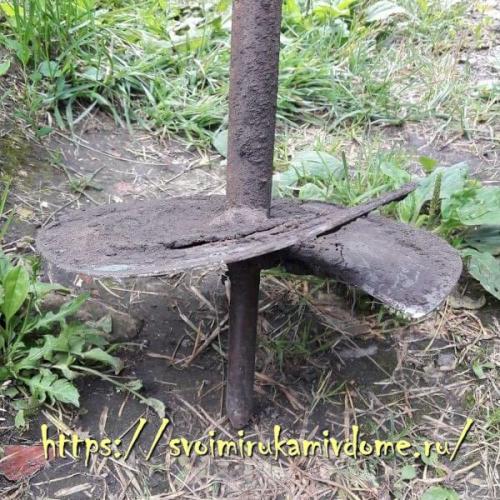

Бур

Далее бурим отверстия в грунте под столбы ручным буром, устанавливаем столбы по уровню и по шнуру и бетонируем столбы в ямах. Если есть лёгкая передвижная бетономешалка, которую можно поставить рядом с рабочим местом, замешиваете бетон и заливаете. Мы делаем по-другому. Устанавливаем столб в яме, засыпаем треть ямы гравием или битым кирпичом, замешиваем 300-ю пескоцементную смесь достаточно жидко и заливаем в яму, потом ещё треть и ещё таким же образом, заглаживая вровень с землёй.

Как сделать ворота и калитку из профнастила своими руками. Итак как поставить забор из профнастила своими рукам — поэтапно.

Забор со стороны дома

Далее привариваем к столбам с наружной стороны участка нижние и верхние поперечины по уровню, прижимая их струбцинами к столбам. Если есть желание и возможность, можно сделать 3 поперечины, но мы делаем 2. Зачищаем металл шкуркой или болгаркой с диском, если есть необходимость очистить от ржавчины, и красим краской по ржавчине.

Как сделать ворота и калитку из профнастила своими руками. Итак как поставить забор из профнастила своими рукам — поэтапно.

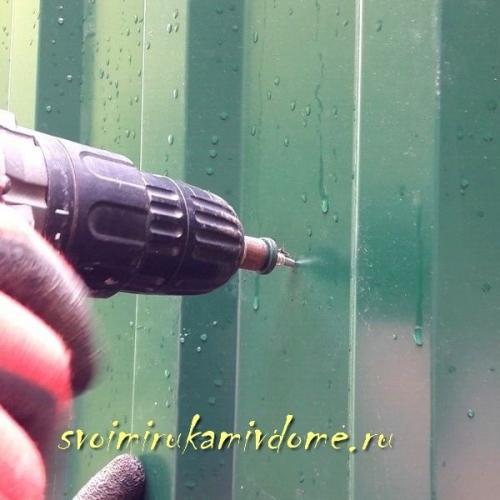

Вкручиваем саморез

Каркас для забора из профнастила готов. Далее прикручиваем листы профнастила  к поперечинам саморезами. Саморезы для профнастила на забор используем стандартные, цветные или оцинкованные, они выпускаются тех же цветов, что и профнастил. Только вот качество саморезов на развес часто бывает плохим – не вкручиваются, не вставляются в шуруповёрт – очень неприятно. Мы покупали вначале саморезы в маленьких упаковках, их качество было хорошим, вкручивались в металл, как в масло. Будем искать именно такие саморезы для дальнейшей работы.

Саморезы вкручиваем через одну волну, то есть на один лист С20 забора из профнастила требуется 8 саморезов – 4 сверху и 4 снизу. Нахлёст делаем минимальный, это ведь не крыша.

Как сделать ворота и калитку из профнастила своими руками. Итак как поставить забор из профнастила своими рукам — поэтапно.

Источник: https://doma-otido.ru/novosti/kak-sdelat-raspashnye-vorota-svoimi-rukami-chertezhi-osobennosti-izgotovleniya

Ворота с калиткой своими руками. Распашные ворота – изготовление и установка своими силами

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

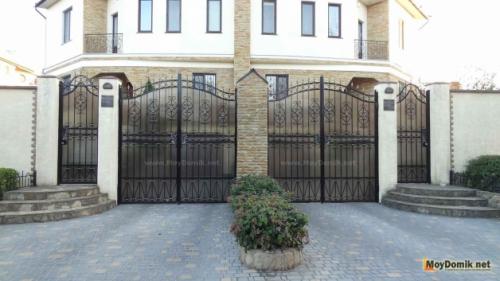

Ворота для гаража из профнастила своими руками. Собираем створки распашных ворот 10 Распашные ворота своими руками – изготовление

Преимущества распашных ворот:

  • простая конструкция;
  • относительно низкая цена;
  • нетребовательны в обслуживании;
  • длительный срок эксплуатации;
  • прочность;
  • простота эксплуатации;
  • неограниченная возможность выбор дизайнерских решений и формы;
  • отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот ;
  • возможность установить автоматику.

Недостатки:

  • необходимость предусмотреть довольно много места для открытия-закрытия;
  • необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

  • столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;
  • рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;
  • отделочный (облицовочный) материал для обшивки;
  • петли;
  • задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

  • болгарка. Предназначена для резки и шлифовки металлических заготовок;
  • нарезные диски;
  • шлифовальные диски;
  • сварочный аппарат;
  • электроды;
  • рулетка;
  • строительный уровень;
  • уголок;
  • молоток;
  • лопата;
  • мастерок.

Вспомогательный:

  • компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
  • дрель. Если понадобится для крепления обшивки ворот;
  • клепатель, а также заклепки к нему.

Материал

  • труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;
  • труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

  1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
  2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
  3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

  • петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;
  • замки. Могут быть механические и электромеханические. Выбор на усмотрение;
  • краска. Нужна для окраски стоек и/или обшивки;
  • обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;
  • автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

  1. этап – установка стоек для навешивания ворот.
  2. этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

Видео самый простой вариант ворот с профнастила делаю каркас
