Перекрытие второго этажа по деревянным балкам. Конструкция перекрытия
Перекрытие второго этажа по деревянным балкам. Конструкция перекрытия
Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.
Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.
На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.
Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.
Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционны
В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционны
Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционны
Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционны
К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционны

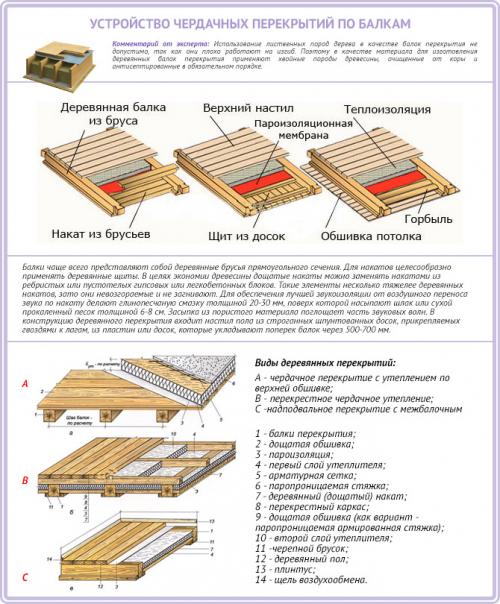

Перекрытия по деревянным балкам. Этапы монтажа чердачного перекрытия по деревянным балкам
Для начала небольшие иллюстрации процесса:
I. Установка потолочной обрешетки (черновой потолок)
Первое, что необходимо создать для чердачного перекрытия по балкам – это нижняя подложка. Она и станет главной опорой для укладки изоляции и утеплителя в плоскость балок перекрытия.
Для нижнего настила подойдут листы плотной фанеры или часто уложенные необрезные доски. Материал прикладываем к потолку изнутри дома и фиксируем саморезами по дереву. Крепление должно быть надежным, поскольку даже самые легкие утеплители создают достаточно сильное давление на основу. Специалисты рекомендуют набивать на лаги обрешетку снизу, а затем, крепить потолочные листы или доски.
II. Укладка пароизоляционной пленки
Чтобы защитить слои утеплителя от конденсата и пара, поднимающего вверх из жилого помещения, сверху на балки и потолочную основу необходимо уложить качественную пароизоляционную мембрану. Нахлест частей пленки друг на друга должен быть не менее 20 см. Отметим, что есть два варианта укладки паронепроницаемой мембраны – перед монтажом основы под утеплитель снизу на балки перекрытия или сверху на балки и основу с чердачного помещения. Оба варианта используются довольно часто, и качество такой изоляции зависит от выбранного материала.
Пароизоляция выполняет и дополнительную функцию – защита потолка от строительного мусора после укладки теплоизоляции. Некоторые материалы, например, минеральная вата, могут крошиться и осыпаться с потолка нижней комнаты. Паронепроницаемая мембрана не пропустит мелкие частицы ваты или любого другого утеплителя.
III. Настил утеплителя, он же – звукоизоляция
Первым делом нужно определить вид материала и толщину его слоя для чердака. Если кровля не утеплена, то оптимальным будет толщина утеплителя перекрытия — от 20 см, что как раз совпадает с высотой балочного пространства. В условиях сурового климата (Урал, Сибирь и другие холодные регионы России) утепление можно сделать двойным или даже тройным. Для этого первый слой кладется в плоскость балок, затем на балки набивается высокая обрешетка и укладывается следующий слой теплоизоляции.
Что выбрать для утепления чердака?
Как утеплить чердачное перекрытие по деревянным балкам? Тяжелые насыпные утеплители (шлак, керамзит и пр.) не подходят для чердачного перекрытия по балкам из дерева, так как чрезмерно утяжеляют конструкцию. Приведем самые популярные варианты утепления и защиты от шума чердачного перекрытия:
- Минеральная вата – универсальное экономное утепление и качественная изоляция от шума. Этот материал выпускается в удобных брикетах и легко укладывается в межлаговое пространство. Минвата обладает высокими экологическими характеристиками и защищает жилые помещения от грызунов.
- Эковата – насыпной утеплитель с отличными характеристиками. Эковата обладает пожаростойкостью, низкой теплопроводностью и антимикробным действием. Наполнитель изготовлен из чистой целлюлозы, поэтому имеет 100% экологичность и гиппоаллергенность. Эковата отпускается в мешках и насыпается на произоляцию в межбалочное пространство.
- Стекловата – самый экономный вариант из волокнистых утеплителей. Функции этого вида утеплителя аналогичны минеральной вате. Минусом этого материала является стеклянная пыль, которая может нанести вред здоровью человека.
- Пенопласт – дешевый и простой утеплитель для чердака. Легко монтируется между балок и хорошо держит тепло. Однако технология его производства не гарантирует высокой прочности и качества этого утеплителя. Маленькая трещина в блоке приводит к потере утепляющих функций.
- Экструдированный пенополистирол (пеноплекс) – новый качественный потомок пенопласта. Он лишен практически всех недостатков предшественника, включая горючесть и механическую неустойчивость. Работать с пеноплексом удобно и быстро, материал производится в форме пластов, которые легко ложатся между балками.
Перекрытие по деревянным балкам чертеж. Перекрытия по деревянным балкам или бревнам
Перекрытие по балкам или бревнам – это самый древний, традиционный вид деревянных перекрытий, в котором ранее в качестве несущих жесткость элементов применялись балки прямоугольной или квадратной формы из цельной древесины, уложенные с шагом в 60-150 см. Такие перекрытия по деревянным балкам или бревнам устраиваются на каменных или бревенчатых стенах.
Современные же деревянные перекрытия выполняются и по балкам, изготовленным из клееной дощатой и фанерной древесины. Прямоугольного сечения они бывают цельными и пустотелыми (коробчатыми), могут иметь также бревенчатое (круглое/овальное) сечение или сложное двутавровое сечение.

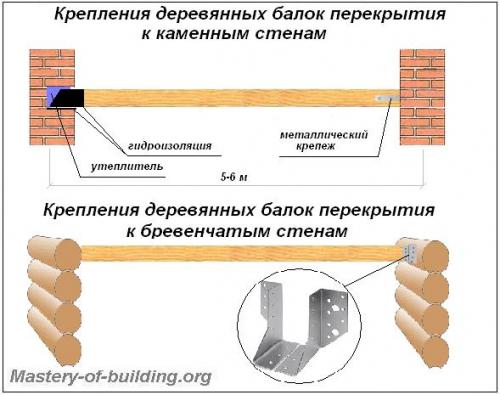

Сопряжение балки со стеной также выглядит по-разному, в зависимости от конструктива стены. Если в ней нет соответствующих технологических отверстий, то для опирание балки на деревянную стену пробиваются гнезда на глубину не меньше чем 150 мм, чаще всего – на 2/3 толщины стены. Каждую 3-ю балку фиксируют к стене анкерным крепежом.
Если же присутствует бетонный пояс обвязки, то к нему при помощи специальных скоб, кронштейнов, анкеров осуществляется крепление балки. Бревенчатые стены также сопрягают с балками при помощи скоб на мощных винтовых крепежах.
Самой балке обрезают торец под 60 градусов, обрабатывают гидроизоляционной мастикой и обворачивают гидроизолирующим рулонным материалом на глубину залегания в стене плюс 10 см. свободное пространство в гнезде заделывают минераловатным утеплителем.
