Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

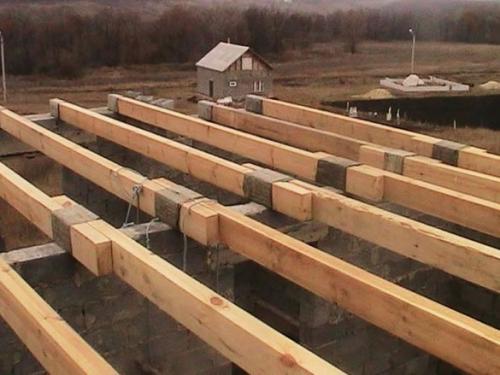

Деревянные балки перекрытия 5 метров. Деревянные балки перекрытия -  размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров;  нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

• Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
• Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Устройство межэтажного перекрытия по деревянным балкам. Устройство перекрытий из дерева

Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:

• несущие балки;
• направляющие бруски;
• черновой потолок;
• основа пола верхнего этажа;
• утеплитель;
• гидроизоляция;
• декоративное покрытие.

Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.

В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.

На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.

Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.
