Крыша ломаная из металлочерепицы. Укладка металлочерепицы на ломаную крышу

Как покрыть ломаную крышу металлочерепицей

Как крыть крышу металлочерепицей – порядок и особенности укладки своими руками

Металлочерепица представляет собой один из современных материалов для обустройства кровли, совмещающий эффектный внешний вид и доступную стоимость с рядом важных технологических преимуществ. Процесс монтажа её не является слишком сложным делом: ознакомившись с тем, как обустроить настил кровли из металлочерепицы, можно выполнить такую работу собственными руками.

Конечно, всегда возможен и другой вариант: избавить себя от хлопот, доверив всю работу профессионалам. Однако такой выбор обойдётся значительно дороже, вследствие чего далеко не всякому понравится подобная альтернатива.

Итак, если, взвесив все за и против, мы приняли решение, что собственноручно кроем крышу металлочерепицей, тогда прежде всего следует ознакомиться с технологией и особенностями данного процесса.

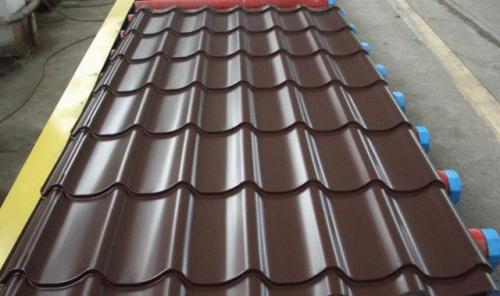

Характеристики металлочерепицы

Металлочерепичный материал представляет собой разновидность металлопрофильных изделий, имеющий характерную для черепицы волнистую поверхность. Листы его производятся из оцинкованной стали, а затем на них наносится покрытие из полимерных составов, придающее изделиям эффектный вид и устойчивость к неблагоприятным внешним факторам.

Металлочерепичное покрытие для кровли обладает рядом важных преимуществ, в числе которых следующие:

Высокая прочность, устойчивость к механическим и ветровым нагрузкам.
Лёгкий вес изделий и простота в монтаже. Крыть крышу металлочерепицей несложно, это не требует чересчур больших физических усилий либо освоения слишком сложных навыков.
Эстетичный внешний вид.
Высокая устойчивость к коррозионным процессам.
Длительный срок службы, составляющий несколько десятков лет.
Доступная цена.

Тщательно изучив технологию и порядок покрытия крыши металлочерепицей, можно осуществить эту работу самому, заметно сэкономив при этом. Нелишним будет отметить, что стоимость монтажных работ составляет более трети от общих расходов на обустройство кровли.

Состав и устройство металлочерепичного кровельного покрытия

Укладка металлочерепицы на кровлю представляет собой процесс монтажа многослойной конструкции, состоящей из следующих частей:

Пароизоляционный слой, представленный пленкой, пропускающей пар, но блокирующей конденсат и воду, чтобы не дать намокнуть утеплителю. Укладка пароизоляционной пленки производится на нижнюю поверхность стропил, после чего осуществляется ее закрепление посредством строительного степлера.
Стропила, от количества и прочности которых во многом зависит надёжность кровельного покрытия в целом. Следует точно просчитать места крепления стропил и расстояние между ними, а затем аккуратно произвести их установку.
Слой утеплительного материала, который крепится между стропильными ногами конструкции. По этой причине ширина утеплителя должна учитываться при обустройстве стропильного каркаса.
Гидроизоляционный слой, материал которого укладывается поверх стропил и защищает деревянные каркасные конструкции от воздействия влаги или конденсата.
Обрешетка, служащая для последующей укладки металлочерепицы. Её функция состоит в равномерном распределении веса кровельного покрытия.
Металлочерепица, укладываемая поверх обрешеточной конструкции, с последующей фиксацией посредством самонарезающих шурупов.

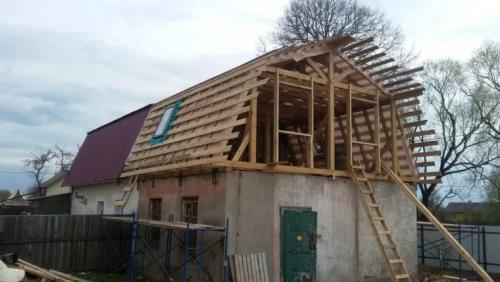

Ломаная крыша с мансардой. Изучаем проекты домов с ломаной мансардной крышей

Если вы желаете увеличить полезную площадь в собственном доме без значительных капиталовложений, тогда вам стоит обратить внимание на строительные проекты с ломаной конструкцией мансардной крыши для обустройства жилого мансардного помещения. Как показывает практика – это наиболее оптимальный вариант планировки жилплощади эконом класса. Существует ошибочное мнение, что комната под крышей годится для проживания исключительно в теплый период года.

Качественно утепленная мансардная кровля прекрасно держит тепло и в зимний период, сохраняя такие же комфортные условия проживания, как и на первых этажах дома.

Ломаная мансардная крыша технически считается сложной конструкцией, возведением которой должны заниматься профессиональные кровельщики. Но человек, имеющий опыт возведения хотя бы стандартной двухскатной кровли, вполне может справиться самостоятельно с несколькими подсобниками и с подобной кровельной конструкцией. Главное разобраться с нюансами технологии ее установки, предварительно сделать необходимые расчеты.

Особенности мансардной конструкции

Главное отличие мансарды от других помещений – практически полное отсутствие стен, в качестве которых обычно служит стропильная система. А мансардные окна имеют характерные конструктивные отличия, так как они принимают на себя повышенные ветровые нагрузки, больше подвергаются воздействиям атмосферных осадков, чем обычные окна в доме.

Важно! Площадь проема окна согласно требованиям СНиП должна составлять не менее 10-ти процентов поверхности полового основания комнаты. Поэтому в случае обустройства на чердаке межкомнатных перегородок, в каждом сформировавшемся помещении рекомендуется вставлять мансардное окно.

Самый простой и быстрый, а главное экономный вариант – сделать в крыше наклонные мансардные окна, чем специально сооружать дополнительные конструкции для вертикальных окон. Но любые проекты домов требуют качественного обустройства гидроизоляции.

Преимущества наклонных мансардных окон

Достаточное количество естественного освещения.
Отсутствие необходимости менять кровельную конструкцию.
Возможность самостоятельного монтажа.

Важно! Уровень освещенности будет в первую очередь зависеть от площади оконного проема, прямо пропорциональной углу наклона крыши. Соответственно, чем круче двускатная ломаная кровля, тем выше, шире выполняется проем для оконной конструкции.

Основные этапы возведения ломаной мансардной кровли

При проектировании ломаной крыши для обустройства мансарды своими руками рекомендуется предварительно создать чертежи конструкции в разных проекциях. Так можно будет наглядно видеть размещение всех элементов конструкции.

На первом этапе формируется геометрия кровельных скатов. Достаточно важно правильно рассчитать высоту конька, от которой в дальнейшем будет зависеть высота потолка мансардного помещения. Необходимо учесть, что между коньком и перекрытием потолка образуется дистанция приблизительно в полтора метра.
Второй этап – устанавливается высота потолка мансардного помещения. Для комфортного пребывания в комнате она должна составлять не менее 2 метров.
Далее нужно рассчитать угол наклона ската ломаной мансардной крыши в верхней части. Для этого на чертеже проводится линия потолочной поверхности, затем проводятся прямые линии от конька до точек их пересечения с потолочной линией. Берется транспортир и вычисляется угол наклона (его значение обычно в пределах 20-30º). Полученные данные рекомендуется отметить на схеме.
Теперь определяется угол наклона кровельного ската в нижней части. Для этого на чертеже отступают от нижнего карниза крыши на расстояние длины свеса (это порядка 50 см). К полученной точке от конца верхнего кровельного ската необходимо провести прямую линию. Берется транспортир, измеряется угол наклона (он находится обычно в пределах 50-60º), отмечается на чертеже.
Заключительным этапом проектирования является нанесение контуров стен (в мансарде они обычно выполнены из стропил) мансардного помещения. Измеряются их линейные параметры, общая площадь, также отмечаются на схеме.

Важно! Максимально точные расчеты проекта будут зависеть от точности выполнения первичных замеров и дальнейшего соблюдения масштаба.

Благодаря современным технологиям и оборудованию значительно облегчить проектирование и получить высокоточные результаты можно с помощью специальных компьютерных программ. Для этого всего лишь нужно ввести в программу параметры здания, тип кровельной конструкции, и все необходимые расчеты компьютер сделает автоматом. Если такой возможности нет, тогда рекомендуется приобрести готовый строительный проект.

Источник: https://360doma.ru/novosti/kak-pokryt-lomanuyu-kryshu-metallocherepicey-svoimi-rukami-krysha-iz-metallocherepicy-svoimi

Ломаная крыша без стоек. Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

Выделяются следующие основные элементы ломаной крыши:

вертикальные стойки ;
затяжки — горизонтальные балки;
стропила — ребра жесткости, являющиеся скелетом всей конструкции;
подкосы — диагональные балки, поддерживающие стропила;
мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
коньковый прогон — совокупность верхних элементов стропильной системы;
бабки — крепления, обеспечивающие жесткость висячих стропил;
схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
обрешетка — каркас для крепления кровельного материала и изоляции;
кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

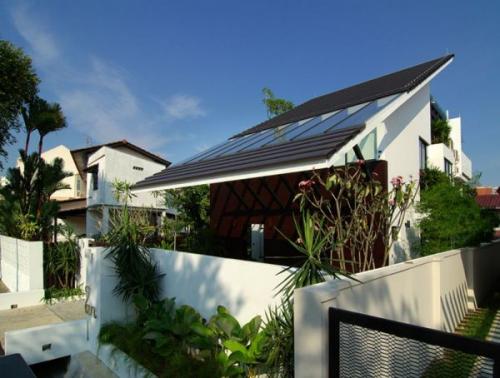

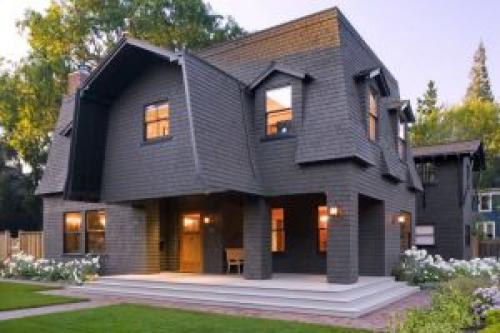

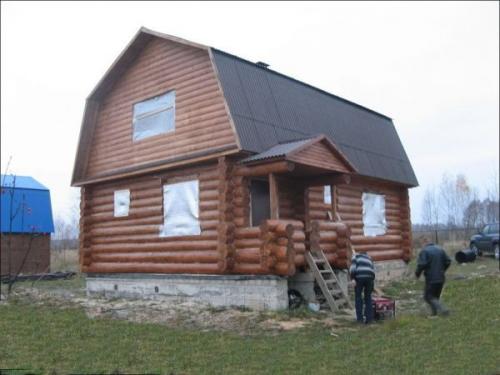

Мансарда с ломаной крышей. Красивая и современная отделка мансарды с ломаной крышей + фото примеров работ

Каждый хозяин мечтает о том, чтобы его жилье отличалось оригинальностью.

Последнее время это желание пытаются воплотить при помощи мансард. Так называют жилое помещение, оборудованное на верхнем этаже дома.

Что это дает? Главное – дополнительные квадратные метры.

А еще возможность оборудовать современный, стильный, романтический уголок, который особенно порадует вас, если будет сделан собственными руками.

Действительно, соорудить комнату на чердаке может любой, кто более или менее обладает строительными навыками. Мы же этой статьей постараемся вам помочь.

Подробнее о постройке мансардной крыши вы можете прочитать.

Сначала давайте разберемся с. Нужно знать, что от того, какой она формы, зависит, как будет выглядеть само помещение, его размер.

Поэтому нужно начинать с покрытия: или его перестраивать, или внутреннюю постройку подгонять уже под готовую. Кровля на здании бывает различных форм – наклонная или .

Наклонная крыша

Ломаная крыша

Последняя очень удобная тем, что ваше строение на чердаке будет иметь вертикальные стены, а это обычно не вызывает особенного напряжения в дизайне. Еще она хороша тем, что помещение достигает в ширину более 5 метров , значит есть где развернуться.

Да и материала для такой крыши используется значительно меньше. А еще плюс несложные, простые монтажные работы и удобства в эксплуатации.Именно этим и объясняется особенная популярность ломаной конструкции.

ОСТОРОЖНО!

Единственная проблема – сама кровля затратная в изготовлении, потребует немного больше усилий на ее изготовление .

А вот, что касается надстройки, то на ее постройку уйдет намного меньше времени.

У вас получится уже готовая коробка для новой комнаты. Ее достаточно будет только утеплить, обшить отделочными материалами – и помещение будет готово. При этом обязательное условие для его оборудования – ширина строения не меньше 5 метров.

Для отличного итога вашей работы с минимальными затратами, беритесь за постройку двускатного покрытия дома с изломом посредине . У вас получится просторное помещение с четырьмя гранями.

Отделка мансарды с ломаной крышей: фото ниже.

Фото мансардных крыш частных домов внутри

Отделка мансардной крыши

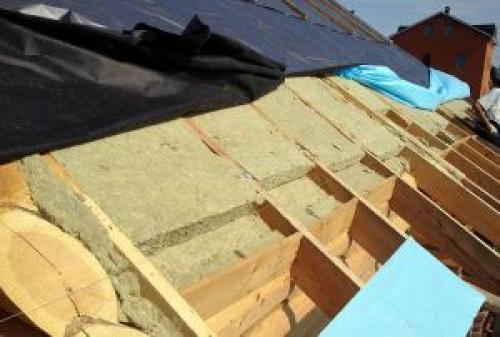

Накрытие и утеплитель

Чем же накрыть в таком случае дом? Скажем сразу, что кровля при таком подходе делается послойно.

Ее составляющими будут

Стропила;
Деревянные рейки;
Отделочный материал.

При этом для несущей системы крыши и каркаса используют, как правило, сосновую древесину . Только качественную — без дыр, сучков, трухи и всего того, что может стать причиной уменьшения строка службы. А вот для покрытия верха можно применить любой материал.

ВАЖНО!

Но нужно знать, что модная сейчас металлочерепица имеет малую звукоизоляцию и теплопроводимость . Потому при постройке мансарды со всей ответственностью следует выбирать хороший утеплитель.

Для этого вам понадобятся очень плотные минераловатные плиты . Полиэтиленовую пленку толщиной 0,5 мм можно использовать для гидроизоляции. А вот пароизоляционный слой желательно, чтобы был перфорированным.

Строится такая крыша в несколько подходов, то есть в такой последовательности :

Установка мауэрлата;
Сборка и крепление стропильной части ;
Компоновка других приспособлений для большей устойчивости;
Конструирование каркаса.

Особенное внимание следует уделить мауэрлатному поясу. Ведь это основа для стропил. Чем прочнее будет он на крыше, тем дольше она прослужит вам.

При оборудовании мансарды также важны отделка исамого помещения. Если на крыше были выполнены теплоизоляционные работы, то со стенами помещения будет значительно проще.

Их просто можно обшить. Для этого используют, как правило, вагонку, гипсокартон, фанеру или плиты ОСБ .

Эти материалы сравнительно недорогие и при надлежащемтонким слоем пенополиэтилена или изолона ни в чем не будут уступать аналогам от европейских производителей.

При этом предпочтение следует отдать фольгированным вариантам утеплителей, так как они препятствуют образованию конденсата .

Интерьер мансарды с ломаной крышей: фото ниже.

Мансардная крыша

Интерьер ломаной крыши с мансардой

Какой материал выбрать?

Давайте поближе познакомимся с материалами для обшивки стен.

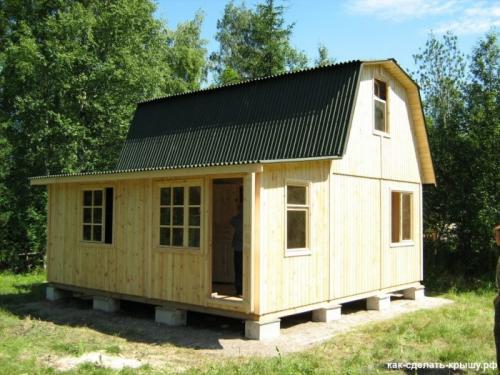

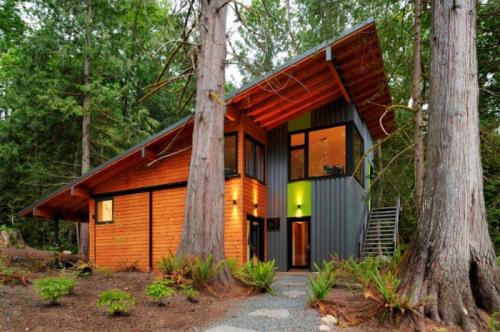

Ломаная крыша из профнастила. Выбор формы мансардной крыши

Многообразие вариантов строительства позволяет застройщику подобрать самый оптимальный способ обустройства теплого подкрышного пространства, при этом сохранить общую архитектурную эстетику и не вылезти за пределы финансовой сметы. По типам мансардные крыши бывают:

Односкатная. Простая и доступная форма, возводимая собственными руками, однако для проектов с мансардным этажом годится не всегда в силу малой площади подкрышного помещения.

Двухскатная (щипцовая) – конструкция также проста в устройстве, не требует усложненных просчетов. Кроме того, крутой свес обеспечивает свободный сход снеговых куч, дождевых потоков. Мансардные крыши данного порядка идеальны для деревянных, кирпичных домов.

Лестница для ломаной крыши. Какой бывает лестница для крыши

Основные разновидности классифицируют по их непосредственному назначению:

скатные, ими пользуются для организации работ на кровле;
пристенные, по ним с земли подымаются на кровлю;
аварийные, как видно из названия, нужны в чрезвычайных ситуациях.

Они должны удовлетворять определенным условиям.

верхнюю ступеньку располагают в соответствии с высотой края карниза либо выступа кровли. Максимально допустимый перепад уровней порядка 10 см;
нижнюю перекладину – на расстоянии 1 м от земли с погрешностью в 0,2 м в ту либо другую сторону;
подъемные ножки должны расположиться максимально близко к карнизу;
при наличии дополнительных трубок длиной 0,6 м крепление для лестницы на крышу в верхней части выполняют с помощью особых крепежных элементов;
конструкция должна отстоять от стены на 0,2–1,30 м;
минимальный шаг ступенек должен составлять 10 см
место установки определяется при проектировании и обязательно указывается на чертеже дома;
в определенных случаях, например, на ломаную крышу, под которой устроена мансарда, удобнее вместо внешней пристенной конструкции установить внутреннюю. Она отнимает часть жилого пространства, поэтому рекомендуется монтировать шарнирную потолочную либо винтовую конструкцию.

На заметку

Если пристенная конструкция проходит рядом с окном, ею можно пользоваться в экстренных случаях, когда нет возможности выйти в дверь.

Такая конструкция позволяет комфортно добраться к объектам, расположенным на кровле. Лестницу, размещенную на скате, надежно крепят к коньковому брусу, используя высокие кронштейны. В районе карниза скатные конструкции переходят в пристенные.

Одновременно на скате крыши, параллельно карнизу, устанавливают специальную платформу так называемый переходный мостик. Платформа упрощает передвижение по поверхности ската и значительно повышает безопасность при проведении кровельных работ, поскольку минимизирует вероятность падения с крыши.

Иногда появляется необходимость укорачивать или удлинять скатную конструкцию. В первом случае лишнее отпиливают, а во втором – используют соединительные планки.

Сегодня большой популярностью пользуются приспособления из алюминия. Алюминиевый профиль считается легким, удобным в эксплуатации и износостойким материалом. Одним из требований ГОСТ является обеспечение безопасности работ на высоте, в частности, соскальзывания. Поэтому эти приспособления для кровли изготавливают рифлеными.

Повышенным спросом на нашем рынке пользуется лестница от Krause алюминиевая. Характеристики изделия только подчеркивают его достоинства.

Для изготовления боковины изделия и жестких перекладин, имеющих изогнутую форму, которая обеспечивает безопасность подъема, использован высоколегированный алюминий.

В них предусмотрена возможность удлинения: специальные отверстия на боковинах позволяют соединить между собой две лестницы.
По ним легко подыматься, поскольку расстояние между ступенями не очень большое.

Кровельные крючки, которыми приспособление фиксируется на поверхности кровли, в линейке Krause заменила значительно более удобная перекидная скоба.

Ломаная крыша. Стропильная система ломаной крыши

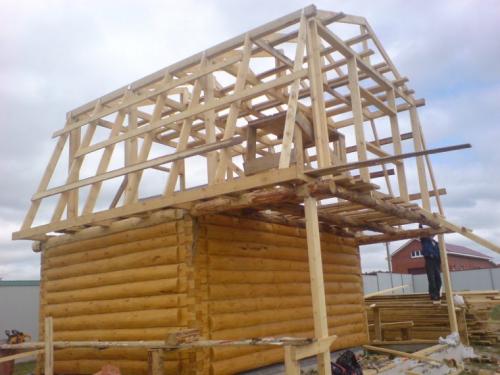

При устройстве ломаной крыши применяется комбинированная стропильная система. Верхние пологие стропила — их называют коньковыми — являются висячими, то есть они опираются только нижними концами, а верхними стыкуются друг с другом. Чтобы эти стропила не разъезжались под действием собственного веса и снеговой нагрузки, они связываются горизонтальным элементом — затяжкой.

Боковые стропила являются наслонными. Они опираются и нижней частью — на стены посредством мауэрлата, и верхней — на вертикальные стойки.

В стропильной системе ломаной крыши одновременно используются и наслоннные, и висячие стропила

Из-за одновременного присутствия и наслонных, и висячих стропил эта система и называется комбинированной. В некоторых случаях боковое стропило приходится подпирать в середине подкосом, который упирается в основание стойки.

Стойки, в свою очередь, опираются на балки перекрытия. Если чердачное перекрытие выполнено из бетонных плит, то для опирания стоек по нему укладывают деревянный брус — лежень. Стойки образуют каркас стен мансардного помещения, а затяжки формируют его потолок.

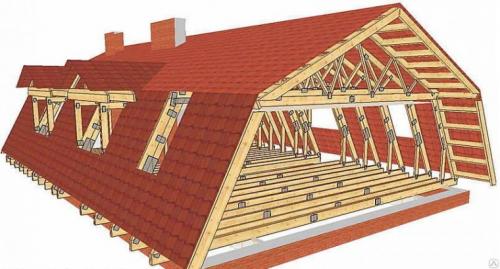

Каркас ломаной крыши состоит из стропил — висячих и наслонных — и допонительных элементов, обеспечивающих жёсткость конструкции

Узлы крепления стропил

Надёжность стропильной системы зависит от правильно выбранного способа крепления её элементов.

Под воздействием нагрузки висячие стропила будут разъезжаться, скользя по поверхности балки или затяжки. Для противодействия скольжению применяют следующие типы соединений:

Если уклон крыши превышает 35^o, для крепления достаточно замка с одинарным зубом.
Шип упирается в ответный паз затяжки и не позволяет стропилам разъезжаться
При более пологих скатах применяют двойной зуб. Для усиления прочности соединения в затяжке выпиливают два упора. Один из них — крайний — дополняется шипом. Под его размер в ответной части стропила вырезается проушина.
Для пологих скатов крепление стропильной ноги к затяжке обычно выполняют при помощи замка с двойным зубом
Самый сложный узел ломаной крыши находится в месте пересечения висячего стропила, затяжки и наслонного стропила. Поэтому его усиливают болтовыми соединениями.
Пара болтов эффективно противодействует вращающему моменту в месте соединения стропил с затяжкой
К мауэрлату стропильную ногу прикрепляют посредством уголков и скоб. Для облегчения монтажа и ограничения движения стропила к его нижней поверхности надо прибить упорный брусок.
