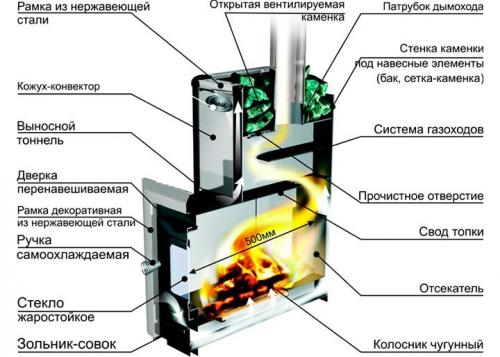

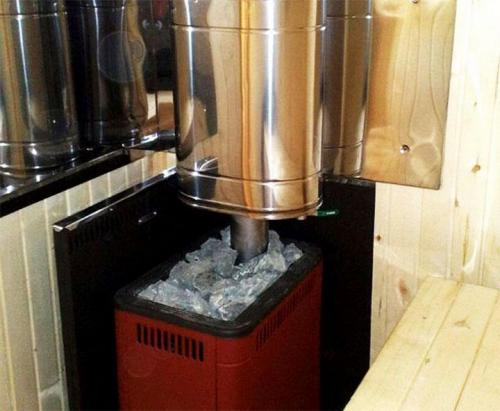

Круглая печь для бани. Металлическая печь для бани: особенности выбора и изготовления

Круглая печь для бани. Металлическая печь для бани: особенности выбора и изготовления

Чтобы использовать баню круглый год, нужно подумать, как она будет отапливаться. Для небольших построек отличный вариант – металлическая печь для бани. Конструкция компактна и быстро нагревается. Умельцы научились собирать ее самостоятельно. Если же возиться желания нет, то можно купить готовую модель.

Тематический материал:

• Как выбрать камни для бани

1. Емкость для выкладки камней с крышкой. В крышке есть отверстие для выхода пара.
2. Бак для нагрева воды.

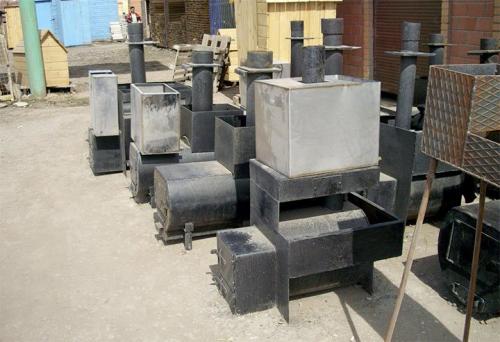

Среди преимуществ металлических устройств:

• пожаробезопасность;
• длительный срок службы;
• компактные размеры;
• малый вес в сравнении с каменкой;
• не вырабатываются угарные газы.

Из минусов пользователи выделяют быстрое остывание, поэтому в печке придется постоянно поддерживать горение.

Чтобы решить эту проблему, производители создали два вида печей:

1. Горячие . Подходят для периодической эксплуатации. Механизм быстро нагревается вплоть до 100 градусов. Помещение прогревается в ускоренном режиме. При выборе важно обращать внимание на толщину, качество металла и швы. Тонкая листовая сталь при такой температуре нагрева начнет деформироваться.
2. Холодные . Применяются в строениях, где нужно обеспечить постоянный обогрев. Металл нагревается постепенно и долго, поэтому риск получения ожога минимален. Температура в печи регулируется. Максимальная отметка составляет 50 градусов. Есть несколько камер для сгорания топлива. В качества сырья для изготовления следует брать стальные утолщенные листы, топку сделать из чугуна.

При выборе банной печки нужно руководствоваться требованиями СНиП 41-01-2003, правилами пожарной безопасности ППБ 01-93.

Чтобы правильно рассчитать расход камней, во внимание берут площадь парной, наличие теплоизоляции. Средний расход составляет 20–40 кг на 1 куб. м помещения. Чем больше будет камней, тем проще вырабатывать пар.

Что касается объема топки, то она делается примерно в половину больше, чем аналогичная в каменке.

Какая форма печи должна быть

В производство запущены такие формы печей:

• круглые;
• прямоугольные;
• угловые;
• цилиндрические;
• многоугольные;
• в виде буквы Т;
• квадратные.

По этажности бывают одно-, двухъярусные.

Форма печи определяется местом ее установки.

Самыми надежными считаются печи прямоугольной формы. Они по углам нагреваются меньше, поэтому риск деформации минимален.

Часто выбирают и цилиндрические конструкции. Причина тому – равномерное нагревание. Но они теряют форму гораздо чаще, чем первый тип.

При выборе печи важно учесть, что теплоотдача от нее должна превышать потери тепла в помещении.

Виды конструкций

Отличаются структурой, принципами работы. Разберем каждый из типов подробнее.

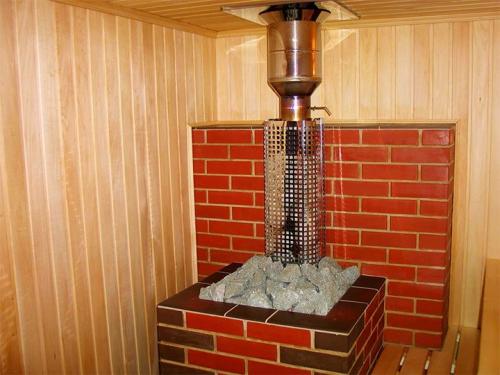

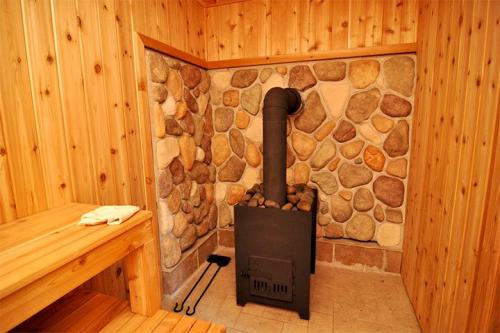

Открытые

Камни уложены сверху печной конструкции, ничем не прикрыты. За счет этого парилка быстрее прогревается, достигается температура до 100 градусов. Но влажность в помещении небольшая, поэтому жар получается сухой.

Открытый вид лучше всего подходит для установки в сауне, где нужна высокая температура и низкая влажность.

Изделие состоит из трех частей:

• топки;
• отделения под камни;
• емкости с водой.

Камней должно быть немного, иначе верхний слой будет плохо прогреваться и в парилке будет недостаточно тепло.

Чтобы повысить уровень влажности и выход водяного пара горячие камни просто поливают водой. Вполне хватит одного или двух ковшей – это даст до 15% влажности.

Чтобы повысить уровень пожарной безопасности и снизить риск получения ожогов, рекомендуется вокруг стенок печи выполнить кладку из огнеупорного кирпича или сделать перегородку из дерева.

Для отопления сауны важно, чтобы как можно большая площадь печи соприкасалась с воздушным пространством. Это способствует более быстрому нагреву воздуха в парной.

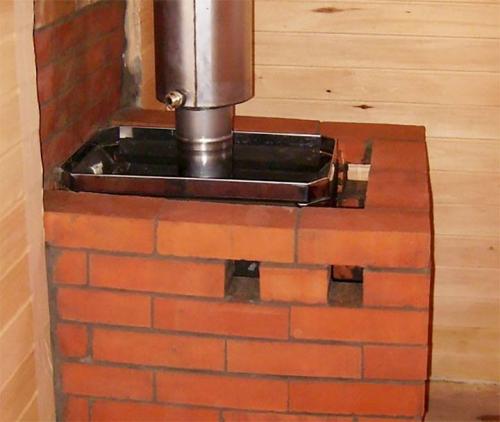

Закрытые (обложенные кирпичом или камнем)

Закрытая печь – атрибут русской бани, где нужна высокая влажность и комфортная температура.

Если для обогрева выбрано дровяное топливо, то придется заранее подготовить большие запасы. Такая печь долго набирает нужную температуру, но, достигнув нужной отметки, дает хорошую теплоотдачу и долго сохраняет тепло.

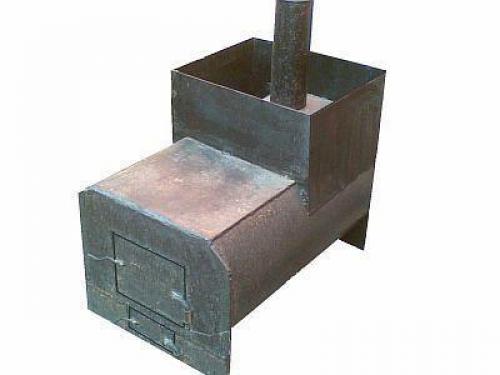

Печь для бани из трубы 530 горизонтальная чертеж. Вертикальная и горизонтальная печь для бани из трубы — делаем своими руками

Трудно представить баню без печи, ведь она, помимо обогрева помещения, ещё является залогом комфорта и получения удовольствия от банной процедуры.

Печь в баню легко смастерить своими руками, при чём она будет хорошо функционировать, и потребует не много денежных и временных вложений. Наиболее простая модель — банная печка из трубы с большим диаметром. Для её производства не нужен особый опыт и знания в этой области.

Плюсы и минусы таких печей

Требуемые свойства для материала, используемого при изготовлении печи, это обладание жаростойкостью, прочностью, долговечностью, устойчивостью к коррозии. Кроме того, он должен противостоять резким температурным перепадам и обладать хорошей тепло проводимостью.

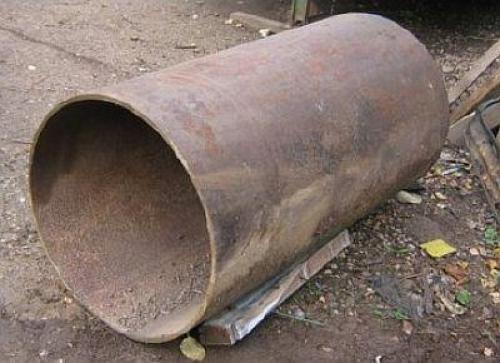

Чёрный металл, из которого изготавливается толстостенная труба диаметром 500-600 мм, нельзя назвать полностью не поддающимся коррозии. Но именно она оптимально подходит для самостоятельного производства печи для бани, так как отвечает практически всем перечисленным выше требованиям.

Имея толщину стен не меньше 8 мм, делает печь в бане достаточно теплоёмкой, в которой сохраняется тепло, когда топливо уже прогорело. А круглое сечение внутри неё позволяет эффективно распространяться теплу.

Применение трубы, имеющей круглую форму для печи в баню, сводит к уменьшению протяжённости сварочных швов — это самые первые места образования коррозии , и именно через них выходит угарный газ. Кроме того, этот вариант остаётся самым дешёвым, хотя цены на чёрный металл растут.

Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы

Печь в баню из трубы собранная своими руками, хоть и смотрится незатейливо, но отлично справляется с обогревом парной. Бывает вертикального или горизонтального вида. Выбор напрямую зависит от площади парной и от желания хозяина.

Вертикальная

Внешне, такая печь напоминает распространённую буржуйку, но отличается своими конструктивными особенностями. Помимо топки и отсека, куда закладываются камни, есть специальный бак, где греется вода. Данный вид идеально подходит для небольшой бани.

Топка и колосник располагаются друг над другом ступенчато, что даёт возможность экономить пространство. Поэтому, данная модель набирает популярность для установки в банях.

Однако стоит отметить, что она менее эффективна, так как тепло уходит вверх, и стены не успевают прогреваться. Помимо этого, в вертикальной конструкции топливо сгорает быстрее. А основной недостаток — нахождение топки и отсека для усиления тяги в парилки бани.

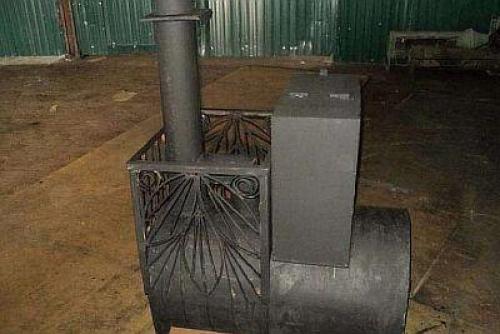

Горизонтальная

Горизонтальная форма рекомендована для банных помещений имеющих большую площадь . Оборудована отсеком, куда закладываются камни и бачком для воды. Топка более объёмная, и дверцы её и поддувала располагаются в торце трубы, они не редко выходят в комнату перед парной, что ускоряет процесс обогрева. Кроме того, такое расположение удобнее, так как при растопке, нет надо входить в парную, и она не охлаждается.

В отличие от вертикального типа, этот вид каменки требует больше площади, но так как топка длиннее, и находится внизу, то это значительно увеличивает площадь обогрева, и улучшает естественный обмен тёплого воздуха в бане. Поэтому, специалисты рекомендуют именно эту модель, если позволяет площадь бани.

Что нам понадобится — инструменты и материалы

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

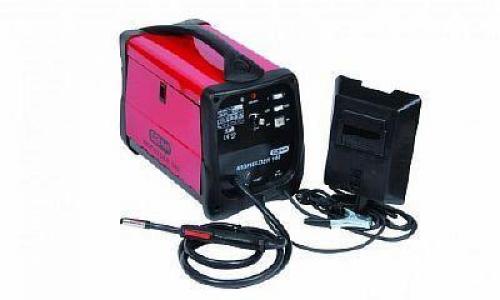

• сварочным аппаратом;

• болгаркой с разными насадками;
• электродрелью;
• слесарным инструментом;
• ручками дверными;
• врезным краном;
• асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

1. Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.

1. Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
2. Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
3. Навесные стальные петли.
4. Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.

Схемы и размеры вертикальной и горизонтальной печи

После выбора модели, перед производством печи в баню своими руками, чертится чертёж, в нём обязательно нужно отразить все параметры и конфигурацию печи. Правильно составленный чертёж не только облегчит процесс монтажа, но и избавит от неполадок в работе.

На схеме следует отразить основные части печи. Если вы впервые делаете печь в баню, то лучше воспользоваться готовой схемой.

Печь для бани из трубы своими руками чертежи. Горизонтальный вариант печи

Считается, что при прочих равных условиях (толщина металла, величина топки) горизонтальная печка имеет больший коэффициент полезного действия (КПД). Поэтому, если нет острого недостатка площади, то горизонтальный вариант предпочтительнее.

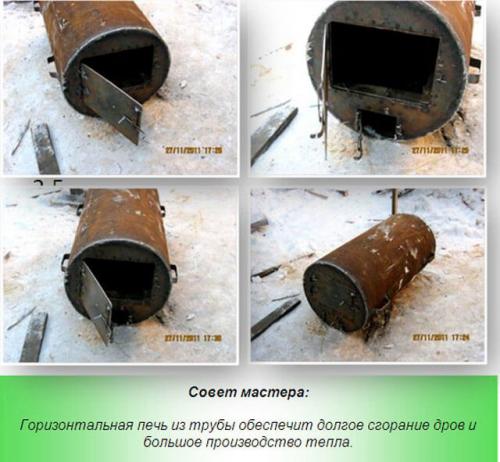

Порядок работы по сварке печи для бани из трубы горизонтального профиля:

• Вырезают болгаркой топку — кусок трубы нужного размера (в соответствии с чертежом). Оптимальная длина от 0,7 до 0.9 м;
• Изготавливают колосники из металлической рамы и прутков, приваренных параллельно к раме на расстоянии около 50 мм;
• Внутри полученной топки укрепляют колосники. Если используются готовые изделия, то их укладывают на приваренные изнутри металлические уголки;
• Сверху топки вырезают отверстие для дымохода (15–20 см). Рекомендуется отступить от задней стенки топки на расстояние 15 см. Это нужно для того, чтобы дым и раскаленные газы не сразу выводились наружу, а слегка задерживались перед удалением, участвуя в теплообмене.

Небольшое отступление: некоторые прорезают отверстие для дымохода в задней стенке — этого делать не стоит. Уходящий напрямую горячий дым снижает КПД печки, увеличивает расход топлива.

• Далее отрезают металлический лист по размеру задней стенки топки и приваривают его. Если проектом предусмотрено устройство каменки, то лист, образующий заднюю стенку печи, отрезают большего размера. Он должен выходить за пределы задней стенки топки, образуя верхней частью одну из сторон ящика для камней;
• Отрезают переднюю стенку нужного размера, в которой прорезают отверстия для топки и зольника;
• Приваривают фасад, после чего навешивают дверцы (магазинные или самодельные);

Банная печь из трубы горизонтальная своими руками готова, остается очистить изделие от окалины и ржавчины, проверить на работоспособность, произведя контрольную растопку.

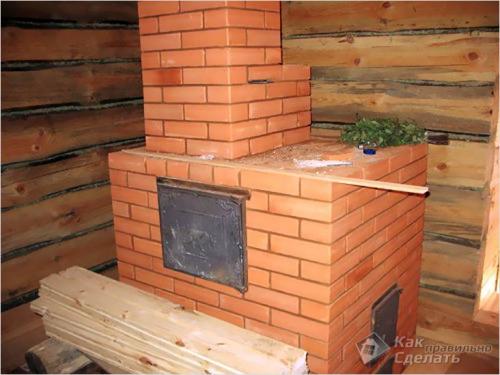

Простая печь для бани своими руками. Из кирпича

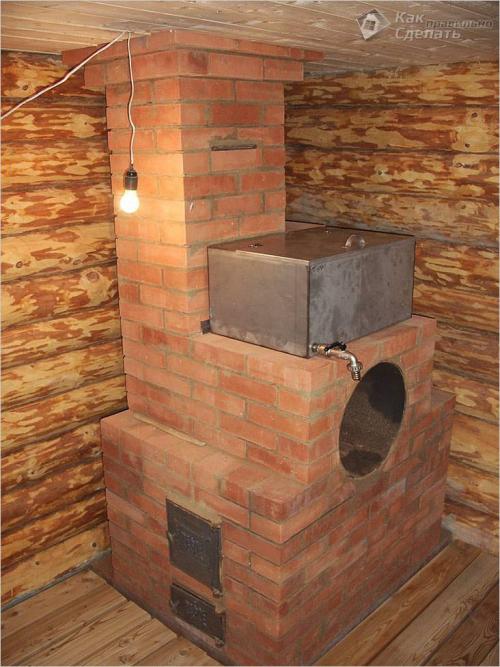

Из кирпича с баком для воды

Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м³парилки требуется 20–30 кг камней. Эта пропорция верна для непрерывно работающих устройств. Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.

Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента – от 1 до 5 кг. Не пытайтесь строить из кремния – от нагревания тот просто лопнет.

В качестве связующего раствора при кладке каменки можно использовать только глину с песком. Обычный цементный раствор не выдержит высоких температур и не прослужит и года.

Глиняный раствор

Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.

Печь из обожженного кирпича с камнями весит немало, поэтому под нее придется делать фундамент. Для этого достаточно котлована глубиной 70 см.

На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона , желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.

Кирпичная печь на прочном фундаменте

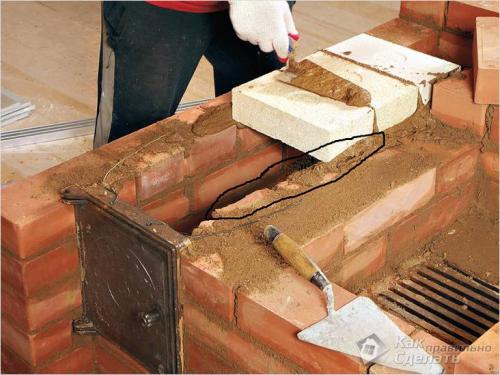

Отметим некоторые моменты:

1. Угол бани, где устанавливается печь, должен быть теплоизолирован и укреплен. Помимо опасности возгорания, в нем будет наблюдаться большой перепад температур, который способен привести к появлению трещин в стенах.
2. Первый ряд укладывается на рубероидную подложку без раствора, насухо.
3. Остальные блоки при работе смачиваются водой, каждый новый ряд укладывается с перевязкой (со смещением относительно предыдущего).
4. Нужно следить за тем, чтобы стороны кирпичей, обращенные внутрь топочной камеры, были целыми, без сколов и трещин. Стенка здесь должна быть как можно более гладкой, поскольку любая выбоина провоцирует разрушение сооружения. В то же время нельзя обмазывать внутренние поверхности глиной — высохнув, она начнет отслаиваться и засорять дымоход ,
5. После завершения кладочных работ, печку надо просушить. Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.

Источник: https://bannye-pechi.postroivsesam.info/stati/kak-svarit-pech-dlya-bani-kak-svarit-pech-v-banyu-svoimi-rukami

Круглая печь для бани своими руками. Какой металл подойдет

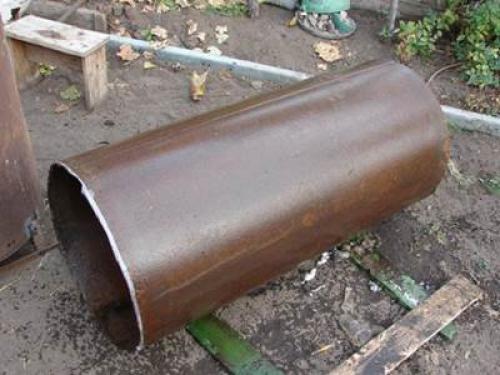

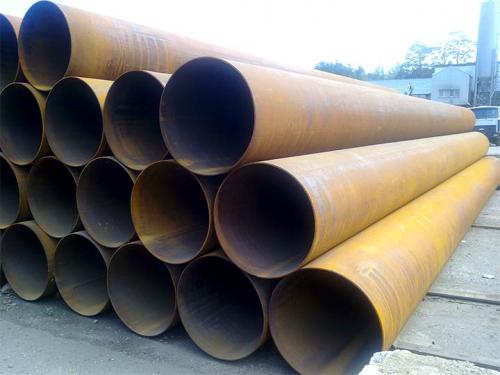

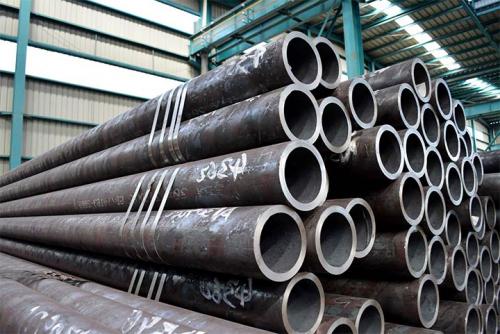

При подборе и осмотре металлических труб для будущей печи важно обращать внимание на такие детали:

• прочность металлической заготовки;
• толщину трубы;
• отсутствие дефектов, сильной коррозии металла.

Чтобы устранить дефекты, нужно в проблемных местах наварить заплатки подходящего размера с небольшим запасом.

Что касается состава металла, то не рекомендуется брать легированную или сталь с высоким содержанием углерода. Допустимое содержание углерода в стали не должно превышать 2%.

Определить, высокоуглеродистый металл или нет, можно по виду искр при шлифовке наждачной бумагой или насадкой на болгарке, дрели. Про высокое содержание углерода говорят белые искры звездочками, которые сыпятся в разные стороны. На низкое содержание углерода указывают желтые искры, которые падают прямолинейно. Легированная сталь ‒ это оранжевые, ярко-красные искры.

Изготавливать печь можно как из круглой трубы для бани, так и из листового металла. Если в первом случае форма будет приближенной к цилиндрической, то во втором печной агрегат получится прямоугольным.

Выбирая в качестве заготовки круглую трубу, владельцы бань получают ряд преимуществ:

1. С трубой проще работать. По сути в распоряжении готовый топливник, который не нужно кроить.
2. Экономный расход материала позволяет сократить денежные траты.
3. В круглой печи процесс тепло и воздухообмена в разы эффективнее.
4. Срок службы круглой печки получается большим, чем прямоугольной из листового металла.

Помимо подбора материала важно разработать чертеж, схему будущего изделия, указать расположение, способ крепления всех конструктивных элементов. Это упростит процесс сборки агрегата.

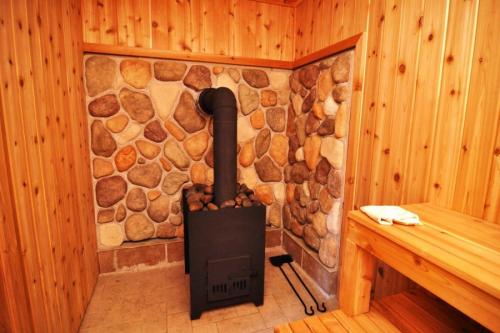

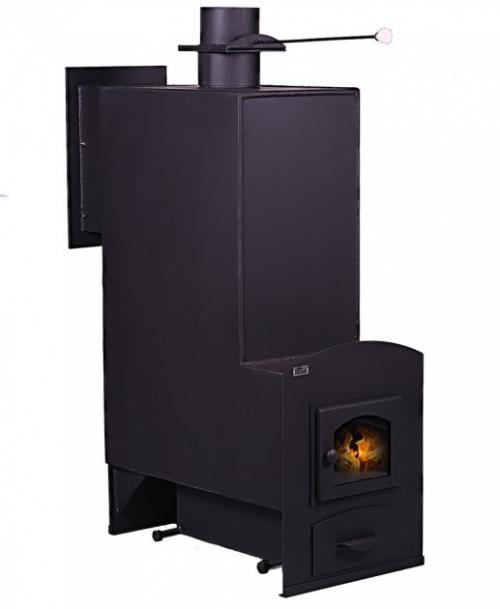

Самодельные печи для бани с баком для воды. Конструктивные особенности печки для бани

Печи из железа отличаются конструкцией, тип которой определяется чертежом.

Выделяют такие разновидности:

Железная печь в баню может включать в себя топочный корпус, расположенный горизонтально либо вертикально по отношению к полу, две камеры с вертикальной загрузкой и каменку расположенную внутри конструкции. Печка для бани из железа может быть трехкамерной, с горизонтальной дровяной загрузкой, водным баком, каменкой.

Вертикальная топка дает возможность сэкономить больше свободного места в парилке, однако дрова горят непродолжительное время и их придется постоянно подбрасывать, дабы поддерживать необходимую температуру окружающего воздуха. Горизонтальная топка обладает значительными габаритами, занимает существенное свободное пространство, однако дрова сгорают медленнее. Устройства такого плана устанавливают за пределами парилки (в предбаннике), поэтому существует реальная возможность отапливать одновременно оба помещения.

Печь для бани из трубы 530 вертикальная. Как строят горизонтальную печь для бани

Конструкция горизонтальной печи представляет собой собственно трубчатую камеру сгорания, с колосниками и поддувалом в одном корпусе, бак для воды и отделение для каменки. Устройство топки горизонтального исполнения позволяет максимум тепла направлять на подогрев каменки для набора пара в помещении бани.

Инструменты и материалы

В схеме с горизонтальным расположением камеры сгорания нам понадобится следующий материал:

1. Обрезок трубы диаметром 500-530 мм, длинной 80-100 см, для парилки бани в двадцать кубов будет достаточно первого размера, если планируете прогревать и предбанник, можно взять длиннее на 10-15 см;

2. Листовая сталь в 120х70 см, можно взять в двух одинаковых кусках. Металл можно брать с ржавчиной, главное – идеально ровная плоская поверхность, без следов деформации и отверстий. Толщина металла не менее 3 мм;
3. Металлопрофиль, можно взять квадрат или швеллер, но чаще используют уголок № 50, на одну горизонтальную печь для бани уйдет примерно от полутора до двух метров профиля;
4. Стальная арматура диаметром 6-8 мм, можно взять полуметровые обрезки;
5. Стальная труба в 110 мм длиной в 150см и пара колен. Угол поворота и их количество нужно будет подбирать индивидуально, так что впрок набирать материал не следует;
6. Два люка с навесами – для зольника и загрузочного окна топки;
7. Кроме металла, потребуется пара десятков электродов для черного металла и с пяток электродов для работы по нержавейке;
8. Три – четыре отрезных 125-х диска к болгарке.

Лучшая самодельная печь для бани. Полезная информация

Традиционно  самодельные печи для бань возводят из кирпича

Этот материал способен равномерно прогреваться и медленно отдавать тепло, что важно для образования целебного пара. Если парная имеет малую площадь, всю конструкцию стараются располагать в моечной, а в парилку выводить только бок печи

Более простые конструкции печей выполняют из металла. Универсальный вариант — печи, в которых используется как кирпич, так и металл.

Между печью и стеной (а также любой другой деревянной банной конструкцией) должен быть отступ. Для кирпичной печи это расстояние составляет 30-40 см, для металлической (обложенной кирпичом) – 60-70 см, для металлической печи или трубы из металла -100 см.

Вышеприведенные расстояния могут быть уменьшены  только в том случае, если стены или другие деревянные конструкции, которые находятся в непосредственной близости к печи, защищены от случайного возгорания фольгой с асбокартонном.

Самодельная печь из металлической трубы: схема расположения конструктивных элементов.

Самодельная печь выкладывается из обычного кирпича. Дырчатый, щелевой и силикатный кирпичи использовать не стоит, поскольку они не дают равномерного прогрева и быстро разрушаются под воздействием высоких температур. Не используют также плохо обожженный кирпич. Можно брать кирпич б/у, если он достаточно крепкий и на нем отсутствуют сколы и трещины. Обычно это кирпичи от старых разобранных стен и печей. Перед использованием его очищают от раствора и сажи.

Размер кирпича, который может использоваться, должен соответствовать 250х120х65 мм

Очень важно, чтобы все его углы и грани были прямыми, форма – правильной, а различные дефекты – отсутствовали. Чаще всего самодельная печь в баню выкладывается  кирпичом марок 75-150 с плотностью 1700-1850 кг/м³ и массой 3,6-3,8 кг

Качественно обожженный кирпич издает звонкий звук при простукивании.
