Монолитные пластины крепятся с помощью профилей или термошайб. Соединение профилями подразделяется на разъемное и цельное. Неразъемные профили неплохо смотрятся на небольших площадях, они дешевые и имеют множество расцветок. Одним из самых важных требований при работе с такими материалами является размер величины ската – он не должен превышать трех метров. Главным же недостатком цельного листа является его слабая гибкость, что, в итоге, может привести к разлому при монтаже не на плоскости.

Строители проводят монтаж поликарбоната двумя способами – влажным и сухим. Первый осуществляется при помощи замазки, а второй – с помощью механического крепления частей конструкции.

При влажном способе периметр листа обрабатывается полимерной замазкой, далее такой лист укладывается в паз рамы с соблюдением нужных зазоров, а затем прижимается. После этой операции выступившие излишки замазки убираются, а место соединения герметизируется силиконом. Если же для монтажа используются алюминиевые профили, то герметизировать можно резиной. Для обеспечения полной герметизации стыка листа с металлом, можно использовать сразу оба способа – резиновую прокладку обработать силиконом, уплотнительной лентой, скотчем или полимерами.

Так называемый сухой монтаж предусматривает несколько другой порядок действий и используемые материалы. Крепление поликарбоната к каркасу из металла производится через пазы и резьбовые отверстия, а уплотняется вся конструкция резиновыми полосами или с помощью пластиковых герметиков. Особенностью этого метода является свободное расположение согнутого листа по разрешенной производителем дуге в пазах с допусками, которые рассчитаны на тепловые деформации материала.

Крепление монолитного поликарбоната производится по точечному методу. При этом пользуются болтами с гайками, саморезами или намного более дорогими термошайбами со всем сопутствующим им крепежом. Такие виды крепления обычно предусматривают поэтапное конструирование с промежутком между отверстиями около 50 сантиметров.

Сначала на краю листа сверлится отверстие с диаметром несколько большим, чем резьба соединительного метиза (обычно на 2-3 миллиметра). После этого при помощи отвертки или шуруповерта саморез (болт) скрепляет монолитный поликарбонат с металлическим основанием.

Как крепить поликарбонат к забору. Установка металлического каркаса

Первым делом следует разметить расположение будущей ограды и опор (проверить расположение существующих на соответствие требованиям к расстоянию). Опорные столбы понадобится устанавливать с определенным шагом (см. таблицу ниже) и обязательной устраивать по одной в местах будущих калиток и ворот.

Расстояния между опорами в зависимости от толщины листа

Разметка заключается во вбивании в землю маркеров (планки, отрезки тонкой арматуры, ветки и пр.) по периметру будущей ограды с отличительными отметками расположения опорных столбов, и натягивании между ними прочного шнура.

По выполненной разметке строго вертикально устанавливаются угловые и промежуточные опоры. В этом качестве выступают отрезки профилированной трубы 60×60, длина которых соответствует высоте будущего забора плюс 800-1000 мм на заглубление. Глубина погружения должна минимум на 200 мм ниже уровня промерзания.

В месте установки опоры устраивается углубление, на дне которого отсыпается подушка из песка или щебня в 10-15 см. погружаемый конец опоры обрабатывается антикоррозийным составом (битумная мастика или другие). Столб устанавливается в углубление и бетонируется.

Когда все опоры установлены, к ним крепятся поперечные лаги из профильной трубы 20×40. Расстояние между ними составляет 60-100 см. Необходимо минимум две поперечные опоры. В качестве соединения могут быть использованы сварные швы или соответствующие метизы. Готовый каркас обрабатывается антикоррозийными составами или красится в соответствии с замыслом.

Если высота ограждения более полутора метров, следует использовать три поперечные лаги на равном расстоянии друг от друга. В противном случае внутри будет копится конденсат.

Источник: https://interer-stil.ru-land.com/novosti/kak-dyoshevo-krepit-polikarbonat-k-metallicheskomu-karkasu-podgotovitelnye-meropriyatiya

Как ходить по поликарбонату при монтаже. Насколько прочные навесы из поликарбоната? на сайте Недвио

Недвио: Энциклопедия домовладельца

Дмитрий Крылов

Эксперт по частным домам. Опыт загородного проживания: 30 лет.

Вопрос от читателя нашего портала: Насколько прочные навесы из поликарбоната?

---

Ответ:  Поликарбонат — это очень прочный материал. Он в 10 раз прочнее любого пластика, в 30 раз прочнее акрила и более чем в 200 раз прочнее стекла. Навес из поликарбоната может выдержать нагрузку до 100 кг на 1 кв. м.

Однако в вопросе прочности очень многое зависит от того был ли правильно спроектирован и построен навес. Вот вам простой пример:

---

Несколько лет назад мой сосед установил такой навес у себя над открытой парковкой перед домом. Навес был огромным, метров 10 в длину и ширину, однако был сделан на одном стальном пролете и с минимумом ферм. В некоторых местах поликарбонат вообще не был ничем не укреплен. В результате в первую же же зиму, из-за падения огромной глыбы снега с крыши, он не выдержал и разломился на части. К счастью, машины на тот момент под ним не было.

Мой сосед, конечно, был в шоке, но сделал правильные выводы. Весной он снова заказал строительство поликарбонатного навеса, только теперь вся конструкция была буквально утыкана укрепляющими фермами. И вот уже несколько лет ему не страшны никакие ветры и сугробы.

Отсюда можно сделать вывод: поликарбонат — крайне прочный материал, однако если вы хотите получить по-настоящему долговечный навес, усиляйте его сталью. Не экономьте на перегородках и фермах.

К сожалению, большинство навесов на нашем рынке проектируются так, чтобы выдержать сугробы снега, но не более. Почему? Возможно просто потому что люди хотят получить самую низкую цену, а подрядчики дабы не потерять клиента идут навстречу их желаниям. Если зимы в вашем регионе часто метелистые, очень снежные, лучше на этом не экономить и заранее выбрать более толстый лист (от 4-5 мм) и побольше стальных ферм.

---

Не забывайте также о том, что если сильно надавить на поликарбонатный лист его можно сломать. Еще такие листы можно поцарапать. Со временем на них могут образовываться вмятины от града и царапины от сошедшего ледянистого снега.  Еще поликарбонат может желтеть, чернеть, может начать гнить. Вот почему при всей великолепной прочности этого материала производители не готовы давать гарантию больше, чем на 10 лет.

Еще такие навесы обладают большой парусностью. То есть резкие порывы ветра поликарбонат конечно выдержит, но вот ураган уже нет. Если в вашем регионе часто дуют сильные, порывистые ветры, лучше рассмотреть другие материалы для навеса, либо намертво фиксировать лист через каждые 10-15 сантиметров сталью.

Как видите: на прочность навесов из поликарбоната влияет множество факторов. К счастью, экстремальные температуры в их число не входят. Поликарбонатные листы легко переносят суровые морозы и сохраняют свои свойства и в минус 30, и в -40 градусов.

Можно ли ходить по навесу из поликарбоната?

Нет, лучше этого не делать. Даже если у вас толстый лист, укрепленный сотней ферм. Почему? Поликарбонат боится большого веса на маленькую площадь, а наши ноги как раз такую нагрузку и создают. То есть риск, что поликарбонат треснет — очень высокий.

Если ходьбы по навесу не избежать (например, вам необходимо подобраться к окнам дома, чтобы помыть), то нужно чем-то увеличить площадь нагрузки на поверхность поликарбоната. Например, положить фанеру или широкие доски. Лучше всего использовать специальное снаряжение кровельщиков, например лестницы для кровли. Только будьте осторожны и не забудьте как следует зафиксировать их.

Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях:

Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Предыдущая статья

Какой размер углового дивана можно считать оптимальным?

Следующая статья

Доходность и ликвидность инвестиций в недвижимость. Что это значит?

Источник: https://interer-stil.ru-land.com/novosti/kak-krepit-sotovyy-polikarbonat-k-metallicheskomu-karkasu-sposoby-fiksacii-monolitnyh

Монтаж сотового поликарбоната. Этапы установки поликарбоната

Качественный монтаж сотового поликарбоната – это не просто соблюдение всех рекомендаций и правил, но и использование при установке особых комплектующих:
- профили (из алюминия или поликарбоната);
- ленты (герметизированные или перфорированные);
- термошайбы.
Универсальность поликарбоната в механической обработке облегчает и упрощает монтаж сотовых панелей из него. Поликарбонатные листы легко режутся и сверлятся. Способ установки зависит от характеристик возводимой конструкции, вида крепежа и особенностей каркаса.

Подготовительные работы

Изучение особенностей сооружаемой конструкции и ее технических характеристик – первостепенная задача при любой технологии монтажа поликарбоната. Листы могут быть установлены в виде вертикальных или горизонтальных панелей, в прямой или криволинейной плоскости, в закрытом герметичном или в открытом исполнении (навесы и т.п.).

Внимательно изучите технологию обработки торцов сотового поликарбоната. При ее нарушении возникнет опасность затекания внутрь каналов воды с развитием плесени. Грибки в сочетании с грязью и пылью обезображивают внешний вид всей конструкции.

Поликарбонатные листы имеют защиту от разрушительного для любого пластика ультрафиолета. Этот слой наносится на одну сторону, которая обозначается специальной пленкой. Проконтролируйте, чтобы эта лицевая сторона была снаружи. Саму же пленку не удаляйте до завершения монтажа.

Инструменты и комплектующие

Набор монтажных инструментов зависит от вида, размеров и особенностей будущей конструкции. Разобравшись с количеством поликарбонатных листов, запаситесь стандартным комплектом инструментов для монтажа сотового поликарбоната.

- Ручная ножовка используется только для листов толщиной не более 10 мм. Более толстые листы лучше резать циркулярной пилой.
- Разъемные или неразъемные профили (алюминиевые или поликарбонатные) выбирают в зависимости от проекта сооружаемой конструкции.
- Угловые, фигурные и коньковые профили для стыков.
- Шуруповерт и молоток со всеми необходимыми метизами (коррозиестойкие гвозди и саморезы).
- Болты и термошайбы для крепления сотовых поликарбонатных листов к каркасному основанию.
- Влагостойкий клей для поликарбоната или его силиконовые аналоги.

Раскрой листов

Раскраивать поликарбонат нужно аккуратно, чтобы не повредить его защитный слой. В противном случае полимер будет подвержен разрушительному воздействию УФ-лучей и из-за солнечного света станет хрупким и разрушится.

Распил поликарбонатных листов лучше делать циркулярной пилой, на которой установлен твердосплавный диск. Ровный и чистый срез можно обеспечить мелкими неразведенными зубьями циркулярки. После распила удалите стружку из внутренней полости сот.

Герметизация

Открытые торцы сотового поликарбоната – это прямой доступ пыли и влаги внутрь листов с последующим развитием плесени. Насекомые также любят селиться в сотах. Все это делает непривлекательным внешний вид прозрачной или полупрозрачной конструкции.
- Для герметизации верхних торцов используют сплошную алюминиевую ленту.
- Для нижних – перфорированную ленту со специальным профилем, который закроет торцы в процессе монтажа.

Отверстия для крепления

Неправильное сверление или позиционирование крепежа может привести к растрескиванию поликарбоната и разрушению всей конструкции. Правильные отверстия – гарантия надежного крепления поликарбонатных листов и их герметичного прилегания к каркасу.

Если диаметр отверстия не более 3 мм, то место сверления должно быть на расстоянии примерно 20 мм от края листа. Специальных сверл для поликарбоната не существует. Используйте стандартные сверла для древесины. Обязательное условие – средние обороты и контроль температуры.

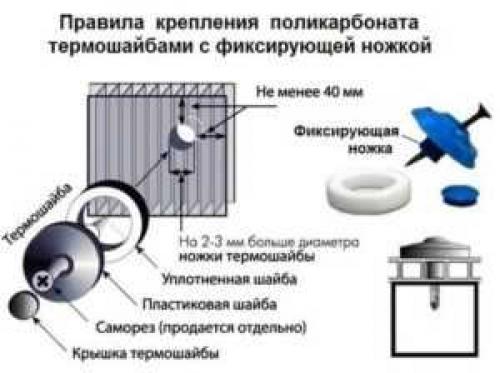

Термошайбы

Поликарбонат крепится на специальные профили саморезами с термошайбами, которые герметизируют крепежное отверстия от проникновения внутрь влаги. Сама термошайба представляет собой пластиковую шайбу с выпуклой головкой и ножкой или без нее. В комплект термошайбы входит эластичное полимерное кольцо-уплотнитель и заглушка. Большой выбор цветов термошайб позволяет подобрать их точно в тон поликарбоната.

Монтаж поликарбоната на теплицу. Какой крепёж можно использовать

Чтобы понять, как правильно закрепить поликарбонат на теплице, необходимо определиться с видами и типами используемого крепежа. А их предусмотрено несколько:

• стандартный кровельный саморез с шестигранной головкой, резиновой прессшайбой и сверлом. Является основным и наиболее распространённым крепёжным элементом, с его помощью можно как закрепить материал на теплице, так и монтировать другие виды жёсткой кровли (профлист, шифер и прочие). Отлично подходит для деревянного и основанного на металлическом профиле каркаса;
• обычный саморез для дерева или металла с плоской головкой и шлицем Pz или Ph (для крестовой отвёртки или биты). Этот вариант дешевле кровельных метизов, но при этом скорость и удобство крепления листов заметно падают. Вне зависимости от толщины полотен, при использовании простых саморезов обязательно нужно устанавливать термошайбы;
• неразъёмный или разъёмный (защёлкивающийся) профиль. Гораздо удобнее, быстрее и надёжнее использовать последний вариант — защёлкивающиеся алюминиевые или пластиковые панели с крышкой. Достаточно прикрепить основание профиля, уложить на него поликарбонатные листы, затем защёлкнуть крышку.

Важно! Перед тем как прикрепить поликарбонат к каркасу теплицы помните, что не рекомендуется использовать для монтажа метизы с пластиковыми или металлическими шайбами, центрирующими втулками — они не могут обеспечить надёжность фиксации листа и герметизацию монтажного отверстия.

Кроме того, перед тем как закрепить поликарбонат на теплице саморезами, необходимо подобрать метизы правильного размера:

• длина должна колебаться от 19 до 50 мм (в зависимости от толщины листа и типа каркаса);
• для каркаса из металла обязательно нужно выбрать метизы с наконечником-сверлом;
• толщина самореза должна равняться диаметру термошайбы.

Также поликарбонатное полотно может крепиться к каркасу без саморезов с использованием специальной стяжной металлической ленты. Но важно учитывать, что способ, как закрепить поликарбонат на теплице лентой применяется только в отношении арочных конструкций.

Монтаж поликарбонатных листов на саморезы

Покрытие теплицы поликарбонатом саморезами выполняется в несколько этапов:

1. Производится разметка крепежа. Среднее расстояние между точками крепления должно составлять не более 25–30 см.
2. Перед тем как прикрепить его к теплице, нужно частично снять защитную плёнку, отклеив её от края на 5–10 см.
3. Затем уложить листы защитным покрытием вверх.
4. Просверлить в полотне в местах установки креплений отверстия для термошайб, затем установить в них термошайбы.
5. Затем необходимо вкручивать саморезы через термошайбы в основание (каркас). Метизы должны располагаться строго перпендикулярно листу.

Важно! Перед тем как закрепить поликарбонат теплицы, настройте шуруповёрт на нужное усилие: метизы должны плотно прилегать к полотну, но не деформировать его.

Если детально знать, в процессе сборки такой конструкции, как теплица из поликарбоната, как крепить саморезы, то это позволит вам провести все работы быстро и качественно. А это способствует длительному сроку службы конструкции.

Соединение листов должно выполняться с применением соединительного профиля — способ «внахлёст» не рекомендуется и существенно снижает надёжность поликарбонатной кровли.

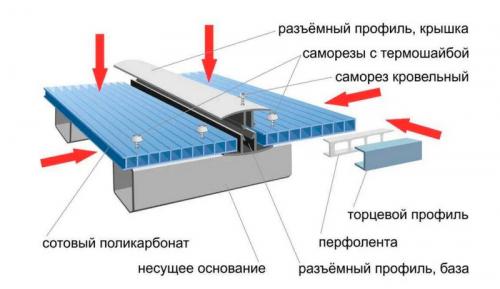

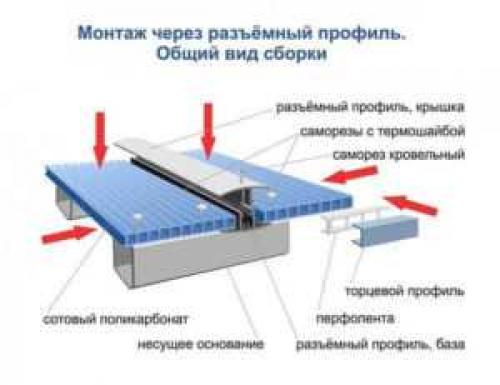

Крепление поликарбонатных листов на разъёмный профиль

Рассмотрим, как закрепить поликарбонат на металлической теплице с помощью разъёмных профильных панелей. Процесс этот несложный:

1. Прикрепите базу (нижнюю часть панели) к каркасу парника. Крепление выполняется с шагом порядка 30–40 см.
2. Перед тем как закрепить поликарбонат на крыше теплицы, с нижней и верхней стороны поликарбонатного полотна частично снимите защитную плёнку: не больше 7–10 см от краёв.
3. Уложите листы на полки профиля, оставив тепловой зазор порядка 3–5 мм.
4. Установите верхнюю крышку профиля, затем защёлкните её путём лёгкого постукивания сверху.
5. Проверьте надёжность фиксации.

Использование специального профиля — надёжный и быстрый вариант, как закрепить поликарбонат на верху теплицы. Но, ввиду стоимости таких панелей, многие предпочитают использовать саморезы для крепления. Несмотря на трудоёмкость работ.

Монтаж монолитного поликарбоната. Технология монтажа

При монтаже монолитных поликарбонатных листов необходимо учесть все воздействия окружающей среды: расширение материала ввиду перепада температур (лето — зима), которое достигает ~5 мм/пм; пыль, влажность и загрязненность воздуха; воздействие дождя, снега и ветра, солнечной радиации.

Наличие УФ-защитного слоя не только защищает ограждаемое пространство от проникновения жестких УФ-лучей, вредных для здоровья человека, но и защищает сам материал от их разрушительного воздействия.

Для использования на улице следует применять только листы с УФ-защитным слоем. При этом cторона листа с защитным слоем должна быть ориентирована наружу. Пленка с этой стороны монолитного поликарбонатного листа имеет специальную маркировку и цветные надписи. Лучше всего монтировать листы в пленке и снять ее сразу по завершении монтажа (иначе под солнцем она может прикипеть к листу).

Для соединения монолитных листов между собой и крепления их к каркасу конструкции следует использовать специальный алюминиевый соединительный профиль, учитывающий особенности монтажа монолитного поликарбоната. Данный профиль состоит из двух частей, именуемых профилем-Т (база) и профилем-С (крышка), которые представлены на рисунках 4 и 5.

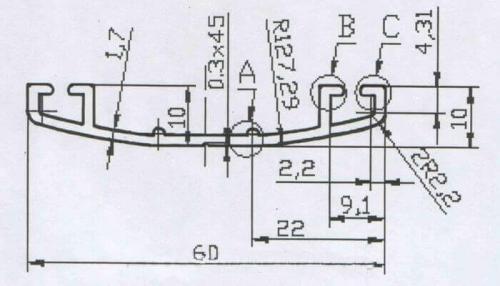

Рис. 4. Профиль-Т (база) для крепления монолитных листов.

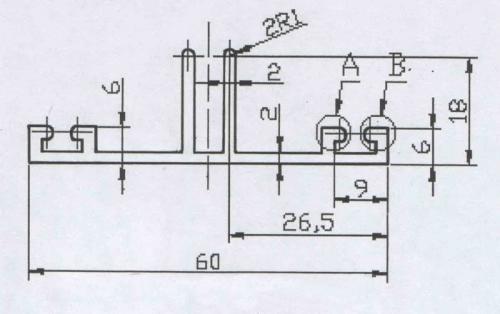

Рис. 5. Профиль-С (крышка) для крепления монолитных листов.

Следует помнить, что зажим края монолитного листа в профиле должен быть равен как минимум 20 мм.

Монтаж поликарбоната на навес. Подготовительный этап

На время хранения и транспортировки листы покрыты упаковочной защитной пленкой. Перед монтажом пленку снимают лишь частично, по краям листа по линии крепления. Полностью снимать пленку не рекомендуют – иначе можно оцарапать поверхность полимерного листа во время работы.

Защитную пленку нельзя долго оставлять на листе, который находится на солнце. Она может «прилипнуть» к полимеру и снять ее будет тяжело Источник zavodecoteplic.ru

Сотовый поликарбонат на торцах оклеен «временным» скотчем, защищающим внутренние каналы от проникновения пыли и влаги. Перед монтажом этот скотч снимают. Вместо него наклеивают герметизирующую ленту по верхнему срезу панели, а по нижнему – перфорированную ленту.

Примечание! Если лист не будет входить в какой-либо монтажный профиль, ленты обязательно закрывают торцевыми профилями. Для них действуют те же правила: верхний торец закрывают наглухо, у профиля нижнего среза для стока конденсата из внутренних полостей поликарбоната надо заранее просверлить дренажные отверстия с шагом 30 см и диаметром 2-3 мм.

При установке крыши из поликарбоната для веранды или террасы должны быть закончены все лакокрасочные работы по деревянной несущей конструкции. Если поликарбонат используют в качестве козырька для крыльца или в навесе по металлическому каркасу, то до монтажа листов должны быть закончены все сварочные работы.

Чтобы минимизировать перегрев несущей конструкции под светопрозрачной кровлей, ее рекомендуют окрашивать в белый цвет устойчивой к выгоранию краской. Другой вариант – закрыть горизонтальные плоскости деревянной обрешетки алюминиевой лентой.

Алюминиевые профили – это оптимальный выбор для монтажа кровельного поликарбоната Источник ukrsmeta.ua

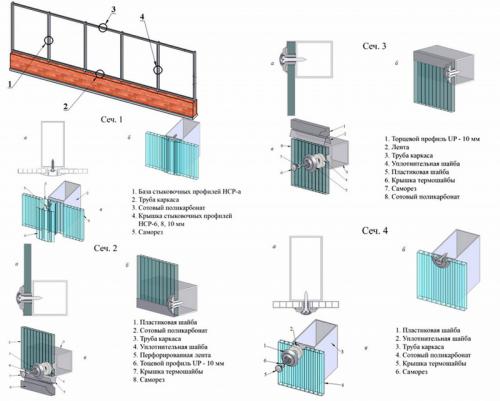

Крепление монолитного и сотового поликарбоната к обрешетке, соединение панелей между собой и с примыкающими поверхностями

Для крепления поликарбоната к обрешетке в листе сверлят отверстия диаметром на 3-6 мм больше диаметра самореза. Эти отверстия должны находиться от края листа не менее, чем на 40 мм. Для сотового поликарбоната важно, чтобы крепеж располагался посредине «воздушного» канала и не приходился на ребро жесткости. При монтаже надо следить, чтобы саморез входил перпендикулярно поверхности листа.

Для крепления к металлическим несущим конструкциям используют саморезы с буром, для деревянного каркаса – саморезы по дереву. Оба вида применяют вместе с уплотняющей резиновой шайбой, исключающей протечку кровли через точки фиксации. Шаг крепления лежит в пределах 40-60 см.

Разнообразие крыш для беседок из поликарбоната

Крепеж не должен быть затянут до «упора», чтобы при колебаниях температуры лист мог смещаться относительно обрешетки.

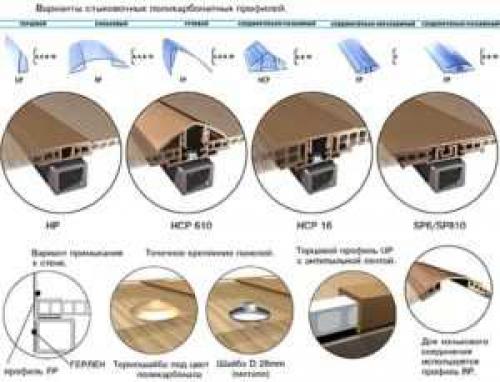

Для стыкования панелей между собой боковыми гранями используют три вида соединительных элементов :

• прижимную планку ;
• неразъемный профиль H ;
• разъемный профиль.

Последний вид состоит из двух профилей:

• Нижнего . Его крепят на стропильную ногу крыши или каркас навеса.
• Верхнего С-образного. Им прижимают соединяемые листы как «крышкой».

Фиксируют и герметизируют стыки с помощью уплотнительных резиновых прокладок, которые закладывают в пазы профиля. Затем профиль прикручивают к каркасу саморезом.

Для надежной фиксации листа его край должен заходить в профиль не менее, чем на 20 мм.

При креплении кровли из поликарбоната к стене (козырьки, навесы, крыши веранд или пристроенных террас) используют F-образный профиль. Его фиксируют через отверстие в «ножке» профиля: к деревянной стене – на саморез, к кирпичной стене – на дюбель или анкер.

Торцевой профиль применяют не только чтобы закрыть по торцам внутренние плоскости сотового поликарбоната. Им также оформляют боковые грани кровли, чтобы придать крыше законченный вид.

Важно! Листы сотового поликарбоната в скатной крыше располагают так, чтобы ребра жесткости были направлены сверху вниз. А угол уклона ската должен быть не менее 5°, чтобы конденсат из внутренних полостей мог стекать наружу.
