Как сделать самому скважину для воды. Технология ударно-канатного бурения
Суть этого способа, как сделать скважину для воды своими руками, заключается в том, что порода разбивается с помощью забивного стакана – тяжелого инструмента, падающего с высоты оборудованной вышки.
Для выполнения работ необходима самодельная буровая вышка, а также инструменты для применения ударно-канатного способа и извлечения грунта из скважины.
Вышка для скважины, внешне напоминающая обычную треногу, может быть выполнена как из стальных труб, так и обычных деревянных бревен. Размеры конструкции должны быть пропорциональны размерам забойного инструмента.
Оптимальным соотношением является высота вышки, превышающая длину забойного стакана на полтора метра
Процесс заключается в попеременном опускании забивного стакана, который разбивает и захватывает породу, и подъеме на поверхность с захваченным отвалом бурового инструмента.
Для обустройства буровой установки можно использовать стальную трубу, конец которой оснащается режущим приспособлением. Режущая кромка, напоминающая по внешнему виду половину витка шнека, будет контактировать непосредственно с забоем. В полуметре от кромки в стальной трубе должно быть выполнено отверстие, через которое можно извлекать добытый грунт, опустошая буровой стакан. К верхней части стакана крепится трос, с помощью которого будет осуществляться опускание стакана и извлечение его содержимого на поверхность. Стакан следует освобождать от земли по мере заглубления конструкции на каждые полметра.
Самодельная скважина. Как пробурить скважину для воды своими руками
Говоря о том, как пробурить скважину, обычно подразумевают абиссинскую или песчаную разновидность, поскольку артезианские варианты сооружений выполняются только профессионально.
Для работ необходимо:
- подготовить место бурения. На участке выкорчевываются корни деревьев (при необходимости подрубаются, для работ на глубине лучше использовать топор с удлиненным топорищем), удаляется любая растительность;
- выкопать яму глубиной 1…1,5 м, сечением не менее 1х1 м. Она необходима для удаления верхних рыхлых слоев грунта, удобства выполнения дальнейших работ и обустройства приямка или кессона;
- установить бурильную установку.

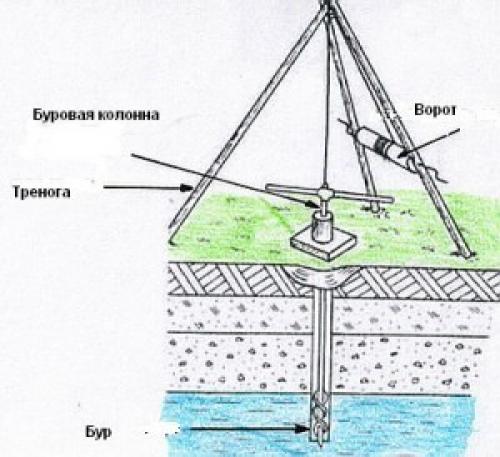

Бур для скважины может быть самодельным. Для этого подготавливаются несколько труб с диаметром 120 мм (они в дальнейшем будут выполнять роль обсадных). Нижний конец нижней трубы оснащается зубъями или буром, противоположный и оба конца последующих труб – резьбой для соединения.
При использовании промышленного бура вначале выполняется «прокол» грунта, потом в него опускаются обсадные трубы.
Для небольших по глубине «проколов» достаточно согласованной работы двух исполнителей. Шнековый бур извлекается после прохода каждых 10…15 см грунта, в противном случае избыточный вес налипшей земли может привести к поломке бура. По мере заглубления можно навесить груз на ручки ворота, в этом случае рабочим придется прикладывать меньше усилий.
Данный метод работ считается ответом на вопрос: как пробурить одному, без оборудования, скважину небольшой глубины? Это действительно реально, но все же работать лучше с помощником.
Гидробурение

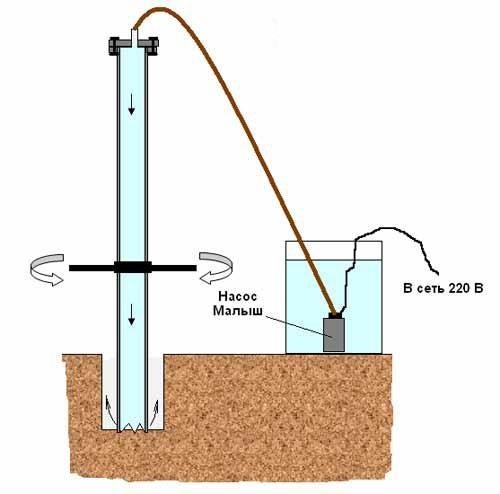

Если для бурения используются трубы, дополнительно потребуется емкость для воды (бочка) объемом не менее 200 литров и насос. После первичного заглубления трубы в землю к ней подключается насос и под давлением подается вода. Жидкость постепенно размывает грунт возле нижнего конца трубы, позволяя постепенно заглублять ее методом вращения.
При этом разрушенный грунт вымывается наружу струей воды, которая откачивается из приямка помпой (ручной или механизированной). Поэтому метод получил название гидробурения скважин на воду. Своими руками сделать пробой нужной глубины проще и быстрее, чем другими способами. При небольшой глубине колонны можно исключить сращивание труб резьбовым методом.

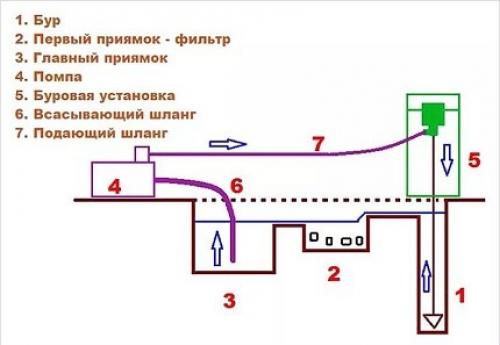

Приведенная схема относится к профессиональному буровому оборудованию. При самостоятельном проведении работ достаточно обеспечить подачу воды в будущую скважину и ее естественный отток наружу.
Важно: выясняя, можно ли зимой бурить скважину под воду, следует учитывать температуру воздуха. В морозы работа с влажным грунтом и водой невозможна. Даже подача горячей жидкости не всегда решает проблему. Работы допустимы при отсутствии промерзания грунта.

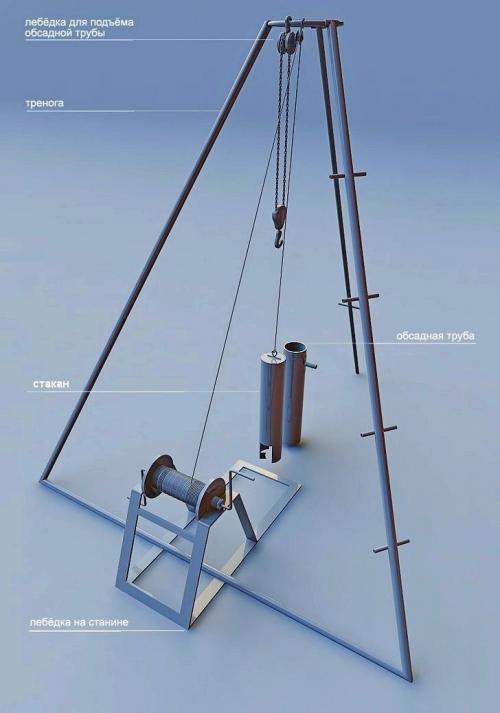

Бурение ударно-канатным методом
Для этого необходимо использовать специальную вышку.
Она может быть выполнена из металлического профиля или бревен (брусьев) подходящего сечения. Обязательно устройство лебедки или противовеса для извлечения обсадной трубы, располагается вышка так, чтобы ее вершина находилась точно над местом бурения.
Вначале в выкопанную яму устанавливается обсадная труба. Толщина ее стенки должна составлять не менее 5 мм, используется бесшовная труба. После чего в получившуюся направляющую конструкцию опускается желонка (стакан), который с помощью лебедки (ворота) поднимается и опускается (свободное падение) на высоту около метра. Таким образом грунт разбивается и заполняет внутреннее пространство обсадной трубы. После ее наполнения грунтом на 2/3 и более труба извлекается и освобождается на наполняющей ее земли. Процесс повторяется до достижения необходимой глубины – то есть водоносного песчаного слоя.
Важно: при бурении любой скважины верхняя ее часть существенно шире, чем диаметр обсадной трубы. Для укрепления и стабилизации конструкции зазор между обсадной трубой и стенками ямы засыпают щебнем.
Скважина своими руками вручную. Как вырыть скважину без привлечения спецтехники?
Неглубокая скважина своими руками – вполне осуществимое дело, несмотря на кажущуюся масштабность процесса. Источники глубиной 12-15 метров – это обычные колодцы, которые всегда рылись самостоятельно. Но и более глубокие конструкции можно пробить без специального оборудования и титанических усилий. Консультантам сайта «Сантехник Портал» известно несколько способов, как пробурить скважину для воды своими руками без привлечения спецтехники.
Виды скважинных конструкций
Прежде, чем рассмотреть способы бурения скважины на воду своими руками, необходимо понять, каких разновидностей они могут быть. Добычу воды можно осуществить с помощью разных технологий.
Основные разновидности скважинных конструкций для добычи воды:
- При наличии хорошего родника можно обустроить отличный колодец, который будет быстро наполняться, являясь хорошим резервуаром, вмещающим до 2 кубических метров животворной влаги. Глубина доходит до 15 метров. Над этой границей часто встречается такое явление как «верховодка» — водоносный слой с высоким уровнем загрязнений, которые поступают с поверхности почвы. Воду из данного слоя употреблять не рекомендуется.
- Фильтровая скважина на песок, которая представляет из себя трубу диаметром 100 мм, с помощью шнека погруженную на глубину 17-30 метров. На конце трубы, который является заглубленным, закрепляется сетка из нержавейки, играющую роль фильтра погруженной в крупнофракционный песок. Глубина скважины составляет в среднем от 20 до 30 метров, срок эксплуатации от 5 до 15 лет.
- Бесфильтровая артезианская скважина, ее принцип работы заключается в том, что она добывает воду из пластов пористого известняка. Пробурить артезианскую скважину можно на глубину 20 -100 метров, срок эксплуатации достигает 50 лет.
Как сделать скважину для воды в частном доме. Выбираем тип скважины
Обустройство автономного водоснабжения частного дома начинается с выбора типа скважины. Для дачного домика прекрасно подойдет абиссинский колодец, забиваемый на сравнительно небольшую глубину в водоносный слой из крупного песка, который можно сделать даже непосредственно в доме. Единственным и основным недостатком такого колодца является забор воды из верхних водоносных слоев, что может негативно сказываться на ее качестве.
Во всем остальном – одни преимущества. Достаточный объем воды, простое устройство, отсутствие необходимости использования сложного и дорогого технологического оборудования, что не только снижает затраты, но и позволяет выполнить работы своими руками. Через абиссинские скважины вода подается поверхностными насосами с электрическим или ручным приводом. Срок службы такой скважины может достигать 30 и более лет.
Чтобы сделать забор воды в частном доме, часто используется более сложное устройство, подающее воду их верхних водоносных песчаных грунтов при помощи погружаемого электрического насоса. Диаметр трубы подобного типа скважин начинается от 100 мм, что требует использования громоздкого бурильного оборудования.
Качество воды в таком источнике сопоставимо с абиссинским колодцем, а срок службы обычно не превышает 10 лет, что обусловлено заиливанием перфорации обсадной трубы. Сделать даже неглубокую скважину своими руками без привлечения нескольких помощников или бригады строителей просто невозможно, поэтому обустройство источника водоснабжения обойдется застройщику значительно дороже забивного абиссинского колодца.
Наиболее качественный источник для подачи воды в частный дом – артезианская скважина, устройство которой требует не только сложного оборудования, но и специальных знаний. Пробуренная на глубину 80 и более метров в водоносный слой известняка такая скважина обеспечивает подачу при помощи глубинного насоса около 10 м3чистейшей воды в час. Бурение производится только при помощи буровых машин и стоит довольно дорого. Несмотря на высокую стоимость изготовления, такой источник водоснабжения может обеспечить большой частный дом питьевой водой и полив значительного участка прилегающей к дому территории, а длительный, более 50 лет срок, который может прослужить артезианская скважина в доме, окупает все затраты на ее обустройство.
