Вентиляция квартиры с пластиковыми окнами усложняется тем, что оконные проемы плотно закрываются, что почти полностью исключает поступление воздуха внутрь помещения. Чтобы избежать холода, приходится плотно закрывать все окна. В итоге вентиляция в вашей квартире работает хуже или не выполняет своих функций вовсе. Если летом можно открыть окно в режим проветривания, то зимой потребуется дополнительная вытяжка.

Сделать ее для квартиры своими руками несложно — достаточно установить вытягивающие электрические вентиляторы в отдушинах или смонтировать блок-вентилятор в качестве одной из секций короба системы.

При обустройстве вентиляции стоит учесть ряд моментов:

• В кухне воздушные массы должны поступать через раструб (специальное «окно» над конфорками). В ином случае устранить неприятные запахи не получится. В системе должны стоять фильтры и нейтрализаторы «ароматов», которые время от времени требуют замены.
• Схема вентиляции в любой квартире должна продумываться с позиции экономии электроэнергии. Так, в туалете и ванной включение вентилятора должно осуществляться одновременно со срабатыванием выключателя. В случае если отверстия ванной комнаты и туалета объединены, придется поставить клапан-хлопушку, которая будет открываться и закрываться, когда это необходимо.
• Чтобы вентиляция в полной мере устраивала домочадцев, важно правильно подойти к выбору вентилятора. При расчете мощности изделия для кухни площадь нужно умножить на десять, а для ванной — на семь. В кухне желательно предусмотреть мелкую сетку, чтобы исключить проникновение насекомых.

Приточная вентиляция в квартире обзор. Обзор устройства в квартире системы приточно-вытяжной вентиляции.

В данном обзоре  опишем этапы устройства в квартире приточно-вытяжной вентиляции. Вентиляцию будем рассматривать механическую приточно-вытяжную с рекуперацией теплоты, высокоэффективную.То есть воздух в квартиру подается  и удаляется принудительно . Нагрев воздуха происходит с помощью роторного рекуператора теплоты (за счет теплого выбрасываемого воздуха).

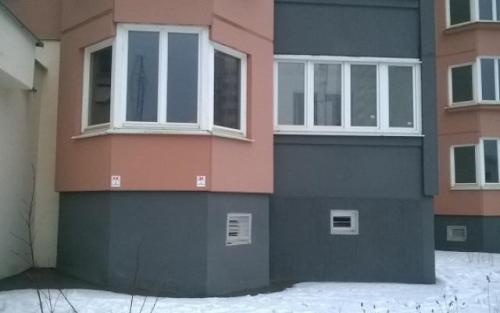

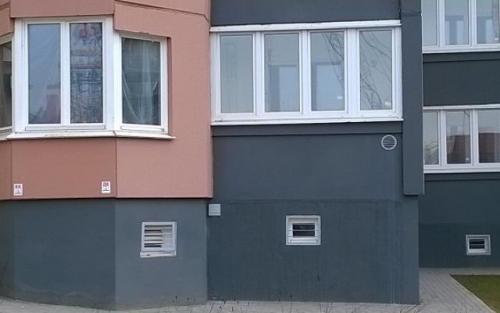

Ниже фото квартиры, где была установлена приточно-вытяжная система. Квартира расположена на первом этаже 10 этажного дома. В квартире имеется свое подвальное помещение.

Этап 1. Проект.

Проект выкладывать не будем т.к. эта информация является  интеллектуальной собственностью. Приведем принципиальную типовую схему.

В процессе проектирования происходит обследование помещения, разработка схем проекта, согласование всех элементов с заказчиком, подготовка окончательных спецификаций и смет. После чего на объект выезжает замерщик (жестянщик) и выверяет все окончательные размеры фасонных деталей (статические камеры, тройники, переходы и т.д).



Этап. 2. Заказ материалов и доставка их на объект.

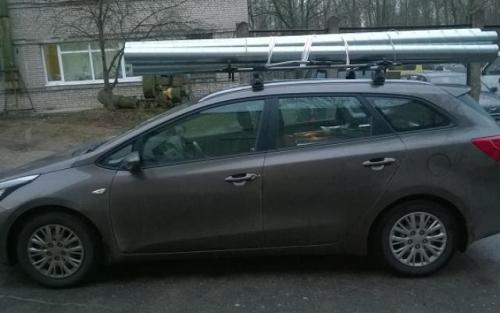

Все материалы из металла заказывается на заводе. Если заказчик настаивает на применении металлических воздуховодов, то там же и можно изготовить и воздуховоды. Мы настоятельно рекомендуем применить гибкие теплозвукоизолированные воздуховоды. Доставку металлических воздуховодов желательно осуществить грузовой машиной с закрытым кузовом, что бы исключить загрязнение воздуховодов изнутри. Если нужно сэкономить, то возможна доставка воздуховодов способом, показанным на фото ниже. Правда в этом случае, если Вы попадете под дождь, придётся чистить воздуховоды от грязи. А сделать это изнутри воздуховода не просто.

Этап 3. Отверстия.

Все отверстия выполняются с помощью алмазных буров. Отверстия в этом случае получаются очень ровными. При алмазном сверлении отсутствуют высокие шумы и пыль.

Единственный минус это стоимость сверления. Например, за 10-12 отверстий придется оплатить порядка 250 у.е. 12 отверстий, возможно, просверлить в бетонной стене за один рабочий день.

На фото ниже отверстие в наружной стене.

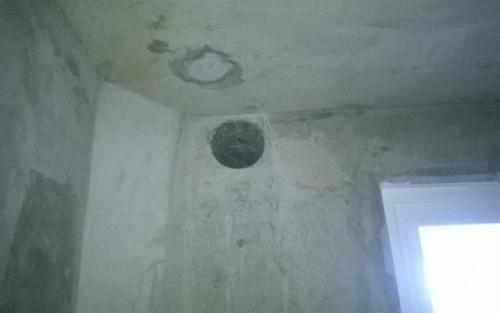

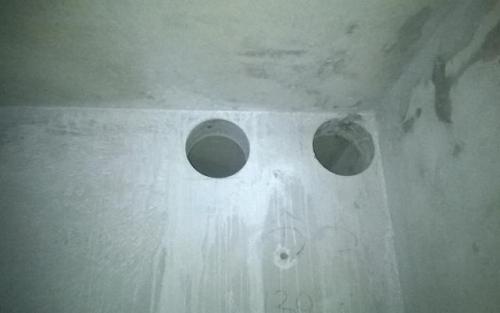

На фото ниже отверстия в межкомнатной стене.

Как видим возможно сверление отверстий для вентиляции уже с проложенной электрикой.

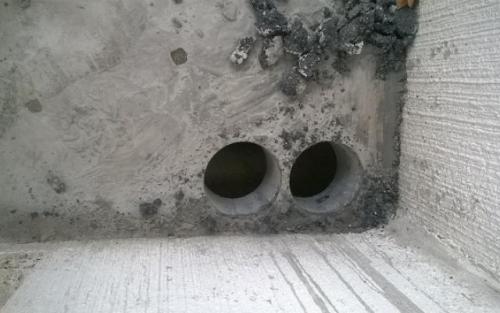

Отверстия в перекрытии.

Отверстия в наружных стенах закрываются вентиляционными решетками для забора и выброса воздуха. Решетка для выброса воздуха должна быть обязательно инерционной и предотвращать проникновение уличного воздуха в помещение при выключенной вентиляционной установке (внизу слева).

Этап 4. Монтаж воздуховодов, статических камер и изоляция.

Данный этап выполняется после выполнения строительных работ по сверлению отверстий при наличии на объекте всех готовых воздуховодов и фасонных камер под вентиляционные решетки.

На всех ответвлениях обязательна установка регулирующих заслонок. Заслонки бывают двух типов изготовления. Заводские и самодельно-заводские. Заслонки заводские (импортные) качественнее, чем самодельные. При работе системы вентиляции с данными заслонками практически исключены шумы. Самодельные же заслонки иногда просто разваливаются при монтаже еще до пусконаладочных работ, а так же возможны посторонние шумы при работе вентиляции на высоких скоростях.

Все стыки фасонных деталей тщательно изолируются алюминиевой фольгой. На ней, кстати, тоже не стоит экономить. Так как если она со временем отклеится, то возможно появление свиста в системе вентиляции.

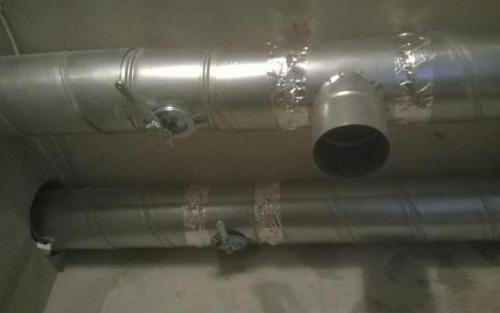

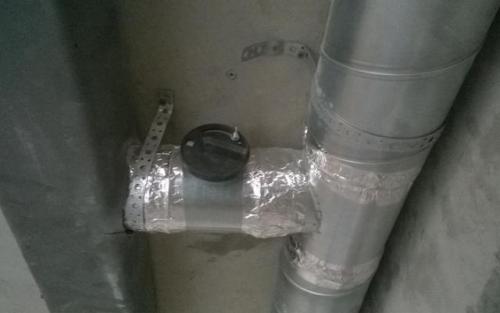

На фото ниже самодельные заслонки.

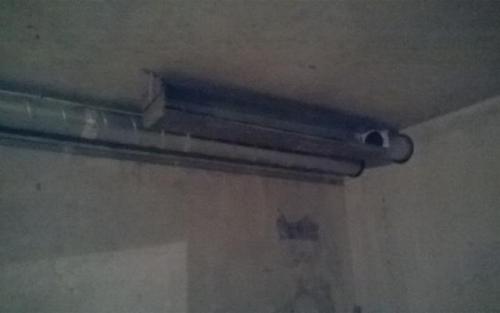

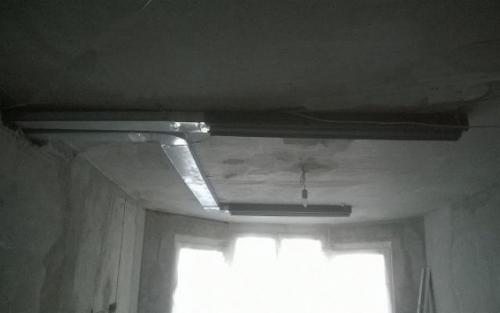

На фото ниже плоские металлические воздуховоды.

Раскладка вентиляции с выводами под статические камеры для вентиляционных решеток.

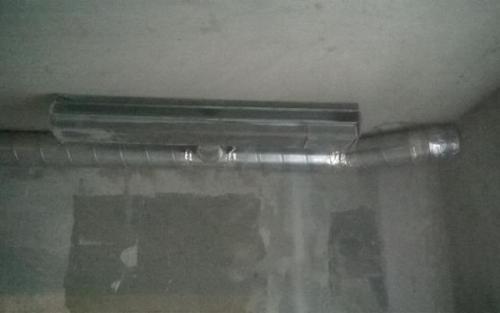

Подрешетник или статическая камера с изоляцией.

Этап 5. Зашивка воздуховодов.

Данные работы производят строители отделочники. Очень важно, что бы качество работ по обшивке гипсокартонном было высокое. В противном случае вентиляционные решетки будут неплотно прилегать к гипсокартону и будут видны щели.

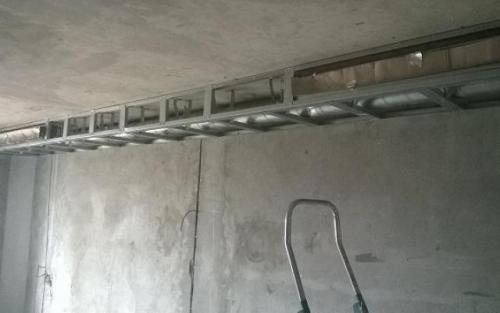

Зашитый воздуховод с отверстиями под вентиляционные решетки.

Приточная вентиляция в квартире с фильтрацией. Самодельная домашняя вентиляция

• DIY или Сделай сам ,
• Здоровье гика

Каждый, кто уже обзавёлся измерителем уровня углекислого газа (CO2), знает, насколько важно непрерывно подавать в жилые помещения свежий воздух. Самое простое решение этой проблемы — всегда держать открытой форточку, но у меня, как и во многих других городских домах, это не комфортно из-за уличного шума, к тому же при открытой форточке может быть очень холодно.
Второй вариант решения проблемы свежего воздуха — приточная вентиляция, подающая воздух с улицы. Я пытался использовать компактные системы приточной вентиляции Tion, iFresh, Ballu, но понял, что все они меня не устраивают — при достаточном расходе воздуха они слишком сильно шумят. Судя по всему, сделать тихую систему с вентилятором, находящимся в комнате, невозможно.
Именно поэтому, я сделал систему домашней вентиляции сам.

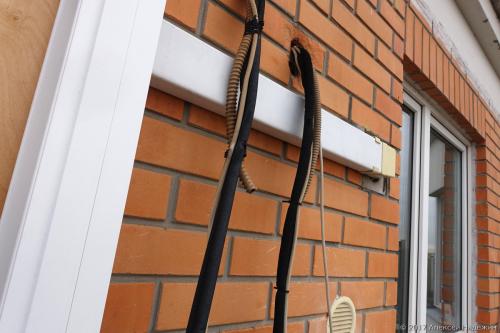

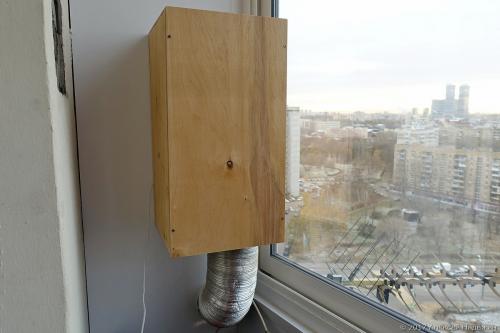

Установка расположена на балконе. Воздух забирается с улицы, фильтруется, и по воздуховоду, закреплённому на внешней стене дома, подаётся в соседнюю комнату.

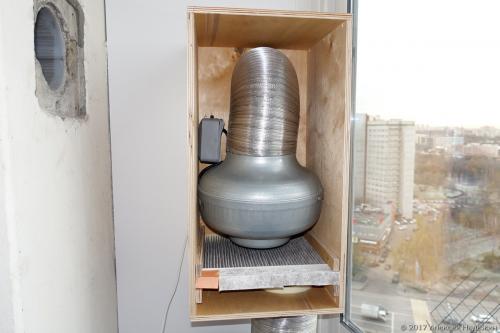

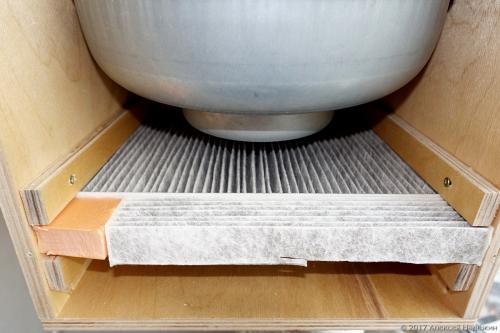

В фанерном ящике, который мне обошёлся приблизительно в 300 рублей, располагается вентилятор Лиссант ВК125Б за 2400 рублей и автомобильный салонный фильтр за 240 рублей.

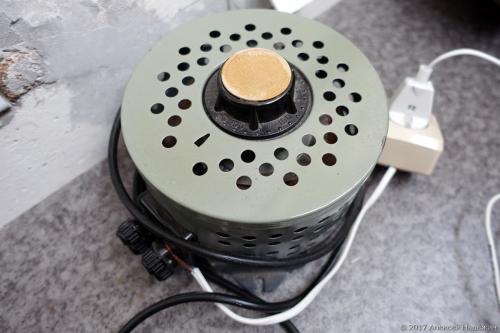

При питании от сети вентилятор даёт огромный расход воздуха (320 м3/ч) и очень сильно шумит, поэтому я использую его на пониженных оборотах. К сожалению при использовании электронных регуляторов мощности вентилятор начинает громко гудеть, поэтому пока я просто плавно меняю напряжение на вентиляторе с помощью ЛАТР за 1150 рублей.

При напряжении 110 вольт вентилятор даёт расход 60 м3/ч и потребляет около 25 Вт. Такого расхода достаточно для двух человек.

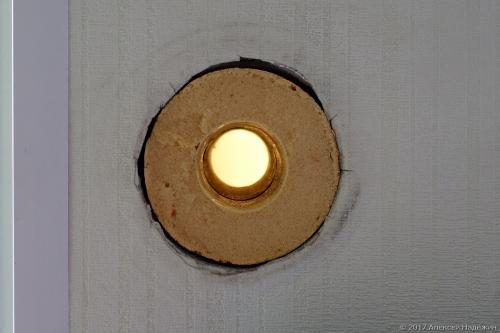

В комнату воздух подаётся через 125-миллиметровое отверстие от клапана КИВ-125, который был штатно установлен при строительстве дома серии П44Т. Для снижения шума (как от вентилятора, так и шума улицы) в отверстие установлен шумогаситель от клапана КИВ-125.

Работу системы вентиляции конечно слышно, но её шум гораздо меньше, чем у компактных проветривателей при таком же расходе. Когда в комнате я один, напряжение можно снизить до 90 вольт и шум системы почти не слышен.
За две недели использования белоснежный фильтр стал серым. Наверное, имеет смысл менять фильтры раз в месяц.

В ближайшие дни ко мне придёт из Китая измеритель уровня CO2 с трёхступенчатым управлением вентилятором за $44. Хочу заменить ЛАТР либо тремя высоковольтными плёночными конденсаторами либо куплю маленький 40-ваттный тороидальный трансформатор 220/220 и сделаю отводы от вторичной обмотки, размотав её и намотав обратно. Получится автоматическая система, управляющая тремя скоростями вентиляции.
В холодное время года уличный воздух необходимо подогревать, чтобы было не холодно в комнате. Сначала я хотел установить на стене перед отверстием, из которого дует воздух, обычный дешёвый тепловентилятор с керамическим нагревателем, выкинув из него вентилятор, но потом в голову пришла идея направить поток воздуха на батарею отопления. Вполне возможно, что этого будет достаточно. Завтра улетаю в Японию, а когда вернусь буду экспериментировать.
Самодельная приточная установка обошлась мне менее, чем в 3000 рублей (не считая стоимости ЛАТРа), работает у меня уже две недели и радует низким уровнем шума и свежим воздухом в спальне (уровень CO2 не превышает 700 ppm).
