Система водяных теплых полов имеет следующую структуру слоев, образуя своего рода «пирог»:

• Изоляционный слой: На самом нижнем уровне находится слой изоляции, который предотвращает потерю тепла в землю. Обычно используются материалы, такие как пенополистирол (ППС), пенополиуретан (ППУ) или экструдированный пенополистирол (XPS).
• Теплоизоляционный слой: На следующем уровне располагается теплоизоляционный материал, который направляет тепло вверх, в помещение, и предотвращает его рассеивание. Обычно используется пенополиэтилен (ППЭ) или фольгированные материалы с воздушными пузырьками.
• Защитный слой: под трубами укладывается армирующий слой, который предотвращает повреждения труб и обеспечивает равномерную нагрузку на пол. Обычно используется сетка из стекловолокна или металла.
• Трубопроводная система: На теплоизоляционном слое располагается система труб для циркуляции горячей воды. Трубы изготавливаются из полимерных материалов, таких как сшитый полиэтилен (PEX), и укладываются зигзагообразно или спиралью для обеспечения равномерного распределения тепла. Расстояние между трубами может варьироваться в зависимости от требуемой мощности отопления и диаметра.
• Бетонная стяжка: основная несущая конструкция (толщина от 10-15 см согласно проектной документации).
• Отделочный слой: может быть из различных материалов, таких как ламинат, паркетная доска, керамическая плитка или другие напольные покрытия.

Связанные вопросы и ответы:

Какие материалы лучше использовать для устройства водяного тёплого пола на грунт

Главная цель, которая стоит при строительстве любого дома — создание тепла и уютной атмосферы в жилом помещении. Отличное решение для частных домов, чтобы получить комфортную обстановку — обустройство тёплого пола по грунту. Кроме того, это ещё и возможность сэкономить, так как доступно подключение к печи.

Пол по грунту — это конструкция пола, которая уложена внутри ленточного фундамента. В ней нет несущих элементов – колонн или стен. Пол по грунту не укладывается на плиту фундамента и сильно связан с свойством грунта и грунтовыми водами, уровень протекания которых нужно учесть (не менее 5 метров от поверхности).

Особенность таких полов в том, что создание данной системы допускается только в момент возведения здания, и только на первом этаже. Монтаж данного вида отопления не возможен, при проведении ремонта, когда здание уже эксплуатируется.

Устройство водяного тёплого пола по грунту

Процесс установки пирога водяного тёплого пола зависит от особенностей грунта. Он должен иметь определённые характеристики и отвечать следующим нормам:

1. Нахождение грунтовых вод к поверхности не выше 5 — 6 метров.
2. Противопоказана чрезмерно рыхлый и воздушный грунт, нельзя обустраивать такую конструкцию на песчаной почве или черноземье.
3. Важен правильный расчёт нагрузки.

Планируя обогрев в частном доме по грунту, подготовительные работы проводятся в два этапа, так как возможна усадка:

• черновой бетонной стяжки;
• остальных слоев пирога тёплого пола.

Пренебрегать данным правилом нельзя, так как подвижка грунта происходит даже в утрамбованном состоянии, а это может создавать проблемы и привести к образованию трещин. Бетон придаст основанию прочность и улучшит его качество, на него будет легко укладывать водяную или электрическую систему.

Тёплый пол не касается самого фундамента здания и стен, его укладка осуществляется на своё основание.

В конечном итоге, конструкция водяного тёплого пола нацелено на:

• создание надёжной тепловой изоляции в комнате;
• предохранение от подземных вод;
• устранение шумов внешнего характера;
• удержания водяных паров;
• обеспечение комфорта жителей.

Такое отопление может, служить основным источником тепла в помещении , так как по эффективности она сопоставима с стандартным обогревом.

Кроме того, является более эстетичной, потому что скрыта под напольное покрытие, чего нельзя сказать о радиаторах и других элементах отопления.

Предлагаем ознакомится с статьей —своими руками.

Инструменты и определение количества материала

Приступая к монтажу тёплого пола, нужно подготовить не только материал, но и инструмент, который необходимо использовать процессе работы.

Нужно запастись следующими комплектующими без которых невозможно провести все работы:

• крупным песком и щебнем;
• теплоизоляция с фольгированным алюминиевым слоем;
• армированными трубами;
• крепежами: дугами, предназначенными для загиба нагревательных элементов, фиксирующими приспособлениями;
• демпферной лентой;
• армированной сеткой или фиброй;
• корректором и распределительным шкафом;
• самовыравнивающейся смесью или материалами для изготовления цементного состава.

Определять размер труб и шаг следует для каждой комнаты отдельно. Это возможно сделать при помощи специальных программ или пригласив специалистов.

Если же вы решите делать расчёт мощности самостоятельно, то относиться к данной процедуре надо серьёзно, так как погркшности приведут к снижению эффективности работы системы.

Для расчётов нам необходимы следующие параметры:

1. Размер помещения.
2. Материал, из которого изготовлены стены.
3. Вид изоляции.
4. Тип полового покрытия.
5. Материал труб, и их диаметр.
6. Мощность котла.

Зная данные показатели можно определить нужную длину трубы.

Замер уровня основания

Уровень выставляется до начала проведения работ, это необходимо для понимания расположения черновой стяжки под тёплый пол по грунту по отношению к слоям. Выставляя его ориентируйтесь на высоту полов в других помещениях.

Для расчёта требуемого материала, замеры необходимо делать от двери. А определение уровня финишного пола производится с помощью натянутого шнура, который закреплён на гвоздях. Затем, применяя измерительный прибор, устанавливается размер каждого слоя пирога, желательно делать разметки каждой прослойки.

Какие этапы установки водяного тёплого пола на грунт являются самыми важными

Конструкция панельного отопления – превосходное решение для жилых комнат и рабочих помещений с крупной площадью (более 20 м2). Здесь можно использовать электрический обогрев или водяной. В мелких помещениях (санузел, балкон или лоджия) трубы разместить достаточно сложно. Потому допускается (и даже рекомендуется) использование электрических теплых полов. Как правило, все стремятся обеспечить уют в первую очередь в больших помещениях. Стоит рассмотреть водяной пол по грунту, его особенности.

Важно знать! В многоэтажках запрещена укладка водяной панельной системы обогрева совместно с централизованным источником тепла. Это обусловлено разгерметизацией системы, внесением дополнительных сопротивлений в рассчитанный заранее проект, что помешает корректной работе.

Исходя из этого, стоит понимать, что для подключения обогрева стоит рассмотреть наличие автономного источника тепла. А для этого нужно обратиться в соответствующие государственные структуры за разрешением.

Существует несколько методик монтажа водяных систем. Но для каждой из них нужно предусмотреть следующее:

1. При укладке на грунт стоит позаботиться об организации своеобразной «подушки». Первым укладывается слой песка (толщина 5–7 см), далее идет камень мелкой фракции (толщина слоя – 8–10 см).
2. Второй этап – гидроизоляция. Использовать можно практически все доступные материалы. Подходит битумно-резиновая или битумно-полимерная мастика. В качестве альтернативы можно применять оклеечный тип. Такой вариант имеет армирование в виде стекловолокна.
3. Не обойтись и без тепловой изоляции. Можно использовать пенополистирол. Толщина этого слоя вариативная и зависит от проводимых расчетов.
4. Можно использовать дополнительный слой теплоизоляции рулонного типа с покрытием из фольги (это вспомогательная конструкция, потому данный шаг можно пропустить).
5. Укладка труб теплого пола по грунту.
6. Поверх трубопровода делается стяжка. Потребуется и ее армирование сеткой. Высота такой конструкции вместе с нагревательными элементами должна составлять 50–70 мм. Это делается для быстрого прогрева покрытия. Армирование проводится над конструкцией теплого пола. Это делается с целью равномерного распределения нагрузок на систему.
7. Финишное покрытие. Здесь разрешено применять материалы, которые не поддаются тепловому воздействию напольной системы отопления.

Как рассчитать необходимый расход воды для водяного тёплого пола на грунт

Водяные и электрические теплые полы имеют свои особенности, преимущества и недостатки. Для начала, давайте определим, что такое каждая из этих систем.

• Водяной теплый пол — это система отопления, в которой теплоноситель (вода) циркулирует по трубам, уложенным под полом. Тепло передается в комнату через половые покрытия. Такая система обычно подключается к центральному отоплению или к котлу.
• Электрический теплый пол — это система, использующая электрические кабели или матовые системы для обогрева помещений. Тепло выделяется за счет сопротивления проводников, и поэтому электрические полы достаточно просты в установке и применении.

Когда речь заходит о стоимости, нужно учитывать не только начальные инвестиции в установку, но и затраты на электроэнергию или обогрев воды в будущем. Давайте детально рассмотрим все аспекты.

Покупка и установка: сравнительный анализ

Начальная стоимость установки теплых полов включает в себя несколько факторов, таких как площадь помещения, сложность монтажа и качество используемых материалов. Разберем эти параметры по каждому типу пола.

Как видно из таблицы, электрические теплые полы обладают более низкой стоимостью установки, что делает их привлекательным вариантом для владельцев жилья с ограниченным бюджетом. Однако водяные полы, несмотря на высокую стоимость установки, могут предложить более эффективное отопление больших площадей, что оправдывает первоначальные затраты в долгосрочной перспективе.

Эксплуатационные затраты

При сравнении эксплуатационных расходов необходимо учитывать стоимость электроэнергии и расходы на обогрев воды для водяных систем. Энергетическая эффективность также имеет значение. Давайте рассмотрим, как это выглядит в цифрах:

• Водяной теплый пол: ежегодные затраты на теплоэнергию могут составлять от 5000 до 15000 рублей в зависимости от тарифов на энергию и площади помещения.
• Электрический теплый пол: средние затраты на электрическую энергию увеличиваются до 12000 рублей за отопительный сезон для стандартной квартиры.

Средние значения показывают, что водяной теплый пол может быть выгоднее при больших площадях и низких тарифах на отопление. Более того, с точки зрения долгосрочных инвестиций, стоит также учитывать, что электрический теплый пол требует постоянного ухода, в то время как водяной — более долговечен при правильной установке и обслуживании.

Нужно ли дополнительное отопление, если установлен водяной тёплый пол на грунт

Для устройства водяного тёплого пола в квартирах и коттеджах наиболее распространёнными являются трубы на основе структурированного (сшитого) полиэтилена РЕХ. В этом материале длинные цепочки макромолекул обычного полиэтилена «сшиты» между собой поперечными связями, что придаёт пластику повышенную прочность и термостойкость. В зависимости от метода сшивки трубы подразделяются на РЕХа (пероксидный метод), РЕХb (органосиланидный метод) и РЕХс (радиационный метод).

Наиболее удобны в монтаже металлополимерные трубы композиции PEX-AL-PEX, в которых между слоями сшитого полиэтилена заключён слой алюминиевой фольги. Благодаря алюминию труба сохраняет приданную ей форму, меньше подвержена температурным деформациям и на 100 % защищена от диффузии кислорода в теплоноситель. Напомним, что наличие кислорода в теплоносителе приводит к коррозии металлических деталей системы.

Не меньшей популярностью при устройстве тёплых полов пользуются также трубы PEX-EVOH, в которых роль барьерного слоя от проникновения кислорода выполняет тонкий слой этиленвинилгликоля (EVOH). Трубы из полиэтилена повышенной термостойкости PE-RT дешевле труб PEX-AL-PEX и PEX-EVOH, однако термостойкость таких труб ниже, так как этот материал занимает промежуточное положение между обычным и сшитым полиэтиленом.

Физических поперечных связей между макромолекулами полимера в нём нет, а их взаимное сцепление обеспечивается наличием боковых октеновых ветвей (эффект липучки). Трубы из PEX-EVOH и PE-RT не сохраняют приданную им форму, поэтому при раскладке петель тёплого пола их надо немедленно надёжно фиксировать. В номенклатуре VALTEC присутствуютвсех перечисленных типов ( табл. 1 ).

Какие особенности установки водяного тёплого пола на грунт в разных помещениях

Многие забывают включить его в стоимость расчета, а ведь он необходим в обязательном порядке! В него входит несколько составляющих:

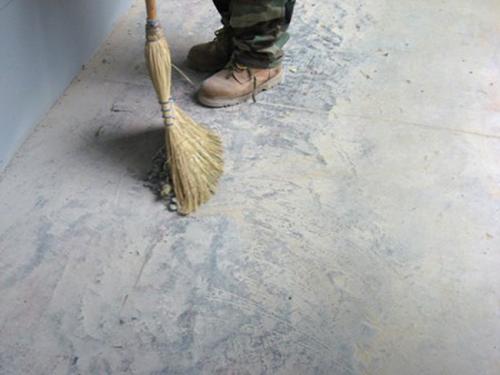

• Подготовка поверхности . Все неровности тщательнейшим образом устраняются, и если каменщики и штукатуры сработали некачественно, то утеплитель неплотно будет примыкать к поверхности, что крайне нежелательно. Поэтому полы зачищаются и выравниваются, и если поверхность требует такой обработки, то при монтаже клиенту придется заплатить от 50 до 150 рублей за квадратный метр в зависимости от степени неровностей;

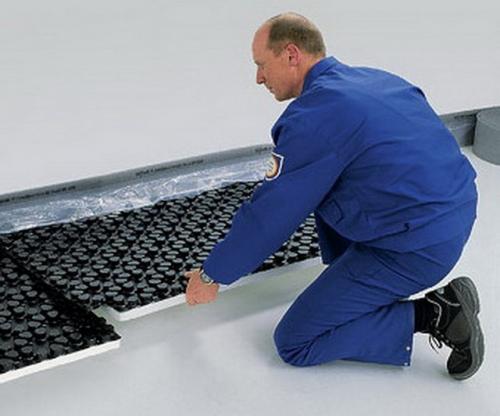

• Укладка утеплителя . Эта составляющая стоимости полов включает в себя как цену самого материала, так и работы, и при применении стандартного и часто употребляемого экструдированного пенополистриола толщиной в 30-50 мм “квадрат” утеплителя будет стоить от 180 до 230 рублей;

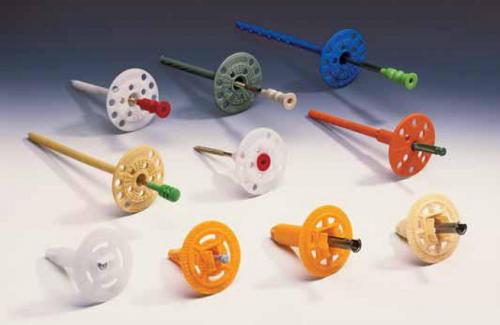

• Крепеж . Без крепежных элементов монтаж невозможен, и если забыть их в смете, то все равно потом придется включать. Расcчетно на крепеж уходит от 2 до 3 тысяч рублей на 100 квадратных метров пола;

• Укладка металлической сетки . Используется для того, чтобы надежно закрепить трубы пола. Пруток у нее бывает разный, поэтому и стоимость варьируется от 50 до 70 рублей расходов на квадратный метр. Обычно применяется сетка с толщиной 3-4 мм;

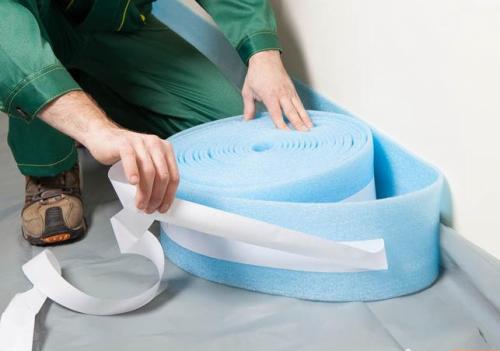

• Демпферная лента . Это тот материал, который укладывается по периметру каждой комнаты и служит для целей компенсации расширения полов при нагреве. Расходуется его примерно 80-120 погонных метров на площадь в 100 “квадратов”, а стоит метр около 20 рублей.
