Основы монтажа теплых водяных полов: пошаговая инструкция

Теплые водяные полы — это современное и эффективное решение для обогрева помещений. Такая система не только обеспечивает комфортную температуру в доме, но и позволяет сэкономить на отоплении. Однако для того чтобы система работала правильно и долгое время, важно соблюдать технологию монтажа. В этой статье мы рассмотрим основы монтажа теплых водяных полов и предоставим пошаговую инструкцию.

Подготовка материалов и инструментов

Перед началом работ необходимо подготовить все необходимые материалы и инструменты. Это позволит избежать перерывов в процессе монтажа и убедиться, что все компоненты совместимы.

Материалы	Описание
Трубы для теплого пола	Трубы из металлопластика или ПЭХ, предназначенные для систем отопления.
Тепловая изоляция	Материалы для утепления основания, такие как пеноплекс или минвата.
Гидроизоляция	Материалы для защиты от влаги, такие как гидроизоляционные пленки или обмазочные составы.
Стяжка	Смесь цемента и песка для заливки пола.
Коллекторы и фитинги	Комплектующие для подключения труб и управления системой.

Этапы монтажа теплых водяных полов

1. Разметка помещения

Первым шагом является разметка помещения. Необходимо определить расположение всех элементов системы, включая трубы, коллекторы и точки подключения. Убедитесь, что разметка соответствует вашему проекту и учитывает особенности помещения.

2. Устройство основания

Основание для теплого пола должно быть ровным и прочным. Если пол неровный, его необходимо выровнять с помощью цементной стяжки. После этого укладывается слой гидроизоляции, чтобы защитить пол от влаги.

3. Установка труб

Установка труб является одним из самых важных этапов. Трубы необходимо укладывать в соответствии с проектом, соблюдая шаг и радиус изгибов. Для крепления труб используются клипсы или зажимы, которые закрепляются на основании.

4. Утепление и гидроизоляция

После установки труб укладывается слой утепления. Это позволяет снизить тепловые потери и повысить эффективность системы. Затем укладывается гидроизоляционный слой, защищающий систему от влаги.

5. Заливка стяжки

Следующий шаг — заливка стяжки. Стяжка должна быть прочной и ровной, чтобы выдерживать нагрузки и обеспечивать равномерное распределение тепла. После заливки стяжки необходимо подождать, пока она полностью застынет.

6. Финишное покрытие

Последний шаг — укладка финишного покрытия. Это может быть ламинат, плитка или другой материал, который подходит для теплых полов. Убедитесь, что покрытие не препятствуетению тепла.

Ошибка	Решение
Неравномерное распределение тепла	Проверьте шаг укладки труб и их расположение.
Протечки в системе	Проверьте герметичность соединений и замените поврежденные участки.
Замерзание воды в трубах	Используйте антифриз или обогреватели в системе.

Связанные вопросы и ответы:

Вопрос 1: Что такое монтажные схемы теплых водяных полов

Монтажные схемы теплых водяных полов представляют собой подробные планы и инструкции, которые описывают процесс установки системы теплого водяного пола. Эти схемы включают в себя выбор материалов, расположение труб, подключение оборудования и другие этапы монтажа. Они помогают обеспечить правильную работу системы, эффективность обогрева и долговечность конструкции. Схемы могут различаться в зависимости от типа помещения, климатических условий и используемых материалов. Использование монтажных схем позволяет избежать ошибок и garantировать соответствие системы установленным стандартам.

Вопрос 2: Какие основные компоненты входят в монтажные схемы теплых водяных полов

Основные компоненты, входящие в монтажные схемы теплых водяных полов, включают трубы для циркуляции теплоносителя, котел или источник тепла, насос для циркуляции воды, радиаторы или распределительные коллекторы, а также утеплительные и гидроизоляционные материалы. Также важную роль играют фитинги, клапаны и другие соединительные элементы. Необходимо учитывать тип пола (утепленный или неутепленный), что влияет на выбор материалов и схему подключения. Все компоненты должны быть совместимы друг с другом и соответствовать требованиям системы отопления. Правильный подбор компонентов гарантирует эффективную работу системы и долгий срок службы.

Вопрос 3: Как выбрать материал для труб в монтаже теплого водяного пола

Выбор материала для труб в монтаже теплого водяного пола зависит от нескольких факторов, таких как температура теплоносителя, давление в системе и условия эксплуатации. Наиболее распространенные материалы для труб включают полипропилен, полиэтилен и металлопластик. Полипропиленовые трубы прочны, устойчивы к коррозии и легко монтируются, что делает их популярным выбором. Полиэтиленовые трубы также долговечны и подходят для систем с высоким давлением. Металлопластиковые трубы сочетают в себе прочность металла и гибкость пластика. При выборе материала необходимо учитывать его совместимость с другими элементами системы и соответствие требованиям безопасности.

Вопрос 4: Какая схема подключения теплого водяного пола считается наиболее эффективной

Наиболее эффективной схемой подключения теплого водяного пола считается схема с использованием коллекторов, которые распределяют теплоноситель по отдельным контурам. Такая схема позволяет равномерно распределить тепло по всему помещению и регулировать температуру в разных зонах. Также эффективна схема с использованием насоса, который обеспечивает циркуляцию воды по трубам и повышает эффективность обогрева. Схема с разделением на контуры позволяет избежать перегрева некоторых участков и обеспечивает стабильную работу системы. Кроме того, использование термостатов и датчиков температуры может повысить эффективность системы и снизить энергопотребление.

Вопрос 5: Какие особенности монтажа теплого водяного пола с утепленной стяжкой

Монтаж теплого водяного пола с утепленной стяжкой требует особого внимания к слою утепления, который укладывается под трубы. Утеплитель помогает снизить тепловые потери и повысить эффективность системы. Перед укладкой труб необходимо обеспечить ровность и сухость поверхности, а также проверить качество утепления. Трубы должны быть уложены в соответствии с проектной схемой, с учетом шага и радиуса изгибов. После укладки труб заливается стяжка, которая должна быть достаточно прочной, чтобы выдерживать нагрузки. Также важно обеспечить гидроизоляцию и защиту от коррозии. Все работы должны выполняться в соответствии с строительными нормами и стандартами.

Вопрос 6: Какие этапы монтажа теплого водяного пола считаются наиболее важными

Наиболее важными этапами монтажа теплого водяного пола являются планирование и проектирование системы, выбор материалов и оборудования, подготовка поверхности, укладка труб и их подключение, а также тестирование системы. На этапе планирования определяются параметры системы, такие как мощность, температура и схема подключения. Подготовка поверхности включает выравнивание, гидроизоляцию и утепление. Укладка труб требует точности и соблюдения схемы, чтобы обеспечить равномерное распределение тепла. Подключение труб к источнику тепла и насосу должно быть надежным и герметичным. Тестирование системы позволяет проверить ее работу и устранить возможные ошибки. Каждый этап требует внимательного подхода и соблюдения технологических норм.

Вопрос 7: Как обеспечить безопасность при монтаже теплого водяного пола

Обеспечение безопасности при монтаже теплого водяного пола включает соблюдение строительных норм и правил, использование качественных материалов и оборудования, а также выполнение работ квалифицированными специалистами. Необходимо обеспечить герметичность соединений, чтобы избежать утечек и протечек. Также важно следить за температурой и давлением в системе, чтобы предотвратить перегрев или разрыв труб. При работе с электрооборудованием, таким как насосы и термостаты, необходимо соблюдать правила электробезопасности. Кроме того, важно обеспечить вентиляцию в помещении и следить за отсутствием трещин и повреждений в стяжке. Регулярное обслуживание системы также способствует предотвращению аварий и обеспечению безопасной эксплуатации.

Вопрос 8: Какие рекомендации по выбору материалов для монтажа теплого водяного пола

При выборе материалов для монтажа теплого водяного пола рекомендуется отдавать предпочтение качественным и надежным продуктам, соответствующим требованиям системы. Трубы должны быть устойчивы к высоким температурам и давлению, а также иметь длительный срок службы. Утеплительные материалы должны обеспечивать минимальные тепловые потери и быть устойчивыми к влаге. Фитинги и клапаны должны быть герметичными и долговечными. Также важно учитывать совместимость материалов с источником тепла и другими элементами системы. Необходимо консультироваться с специалистами и учитывать отзывы о продуктах. Правильный выбор материалов гарантирует эффективную работу системы и долгий срок ее эксплуатации.

Какие основные принципы работы теплых водяных полов и как они влияют на монтажные схемы

Шаг петель тёплого пола и диаметр труб должны определяться теплотехническими и гидравлическими расчётами. Для облегчения задачи выбора шага петель можно воспользоваться практической табл. 2 .

Таблица 2. Рекомендуемый шаг труб тёплого пола

Следует учесть, что шаг петель менее 100 мм трудно осуществить на практике из-за маленького радиуса изгиба трубы, а шаг более 250 мм не рекомендуется, так как возникает ощутимая неравномерность прогрева тёплого пола. Существует несколько способов раскладки петель тёплого пола по помещению ( рис. 3 ). Наиболее предпочтительным вариантом является укладка двойным меандром («улиткой»).

количество труб на 10–12 % меньше;
гидравлические потери ниже на 13–15 %. Это объясняется тем, что при двойном меандре значительно меньше «калачей» (элементов поворота трубы на 180°);
прогрев пола идёт более равномерно по всей площади из-за чередования подающей и обратной труб. Однако из-за этого же при такой раскладке не следует задавать расчётный перепад температур теплоносителя выше 5 °С.

Трубы тёплого пола нужно раскладывать таким образом, чтобы теплоноситель сначала поступал к наиболее холодным зонам помещения (окна, наружные стены). Трубы укладываются с отступом от стен и перегородок на 150 мм.

Рис. 3. Способы раскладки петель тёплого пола

Для равномерного прогрева греющей плиты тёплого пола трубы должны прокладываться по возможности параллельно друг другу. Наращивать петли тёплого пола допускается только с применением пресс-фитингов или надвижных фитингов (при этом сопротивление фитингов включается в гидравлический расчёт), так как они относятся к неразъёмным соединениям и могут замоноличиваться в строительные конструкции.

Максимальная длина одной петли тёплого пола определяется возможностями циркуляционного насоса. Для коттеджных и квартирных систем экономически целесообразной считается система напольного отопления, расчётные потери давления в которой не превышают 20 кПа (2 м вод. ст.).

Руководствуясь этим требованием, задавшись перепадом температур теплоносителя, шагом труб и температурой поверхности пола, можно рассчитать максимальную длину одной петли для конкретного типа труб ( табл. 3 ).

Таблица 3. Максимальная длина петли при шаге труб 150 мм

Температура поверхности пола, °С	Максимальная длина петли (м) при перепаде температур теплоносителя 5/10 °С, для труб размером
35	51/79	54/84	88/137

Площадь пола, обслуживаемая одной петлёй, зависит от принятого шага труб и в квадратных метрах примерно равна шагу труб, выраженному в сантиметрах. То есть, при шаге труб 15 см площадь обслуживаемого пола составляет ориентировочно 15 м². Подводящие участки труб от коллектора до обслуживаемого петлёй помещения следует теплоизолировать с помощьюили гофрокожуха ( рис. 4 ).

во избежание перегрева пола на участках прокладки подводящих трубопроводов;
теплопотери на подводящих участках, как правило, не учитываются при теплотехнических расчётах тёплого пола, а они, при достаточной удалённости петли от коллектора, могут быть весьма значительны.

После укладки труб следует выполнить исполнительную схему, где указать точную привязку осей труб. Это необходимо, чтобы при дальнейших работах или ремонте не повредить трубу.

Рис. 4. Теплоизоляция подводящих участков трубопроводов

Устройство краевых зон

В случае, когда напольное отопление не может полностью восполнить теплопотери помещения, можно попытаться компенсировать недостачу тепловой энергии устройством краевых зон. Краевые зоны – это участки тёплого пола с повышенной температурой поверхности пола, которые устраивают, как правило, вдоль наружных стен на ширину не более 1 м.

уменьшить шаг труб ( табл. 4 ; рис. 5 А );
использовать отдельную петлю с повышенной температурой теплоносителя ( рис. 5 В );
использовать отдельную петлю с увеличенным диаметром трубы ( табл. 5 );
использовать отдельную петлю с повышенной температурой теплоносителя, уменьшенным шагом и увеличенным диаметром труб.

Таблица 4. Влияние шага трубы на изменение удельного теплового потока (по отношению к шагу 15 см)

Таблица 5. Влияние диаметра труб на изменение удельного теплового потока (по отношению к наружному диаметру 16 мм)

Применение отдельных петель с повышенной температурой теплоносителя имеет смысл использовать, когда имеется несколько помещений с краевыми зонами. В этом случае трубопроводы краевых зон можно обслуживать отдельным насосно-смесительным узлом.

В любом случае температура поверхности пола в краевых зонах не должна превышать 31 °С, а также температуры, на которую рассчитано финишное напольное покрытие.

Рис. 5. Варианты устройства краевых зон тёплого пола

Как выбрать оптимальные материалы для монтажа теплого водяного пола

Подготовка пирога под полы должна осуществляться в строгом согласии с рекомендацией производителя. Монтажные работы проводятся следующим образом:

Черновой пол – основание должно быть ровным. От этого зависит качество выполнения остальных работ. Пирог по плитам перекрытия можно укладывать без заливки черновой стяжки.
Теплоизоляция – на этом этапе монтируется изоляционный слой. Профильные маты из полистирола для укладки водяного теплого пола изготавливаются плитами 1 на 0,5 м (размер зависит от производителя). Но для большего удобства можно заказать напрямую у производителя цельную плиту большего размера.Пластиковая подложка для монтажа укладывается исключительно на выровненное основание. Конструкция пластиковой системы позволяет сразу поверх матов осуществить заливку финишного бетонного слоя. Рекомендуемая толщина пенополистирольного утеплителя не менее 5 см. Фиксацию плит выполняют с помощью специальных клеевых растворов, замки на стыках проходят монтажной пеной. Дополнительно осуществляют крепление теплоизоляции с помощью дюбелей «грибков».
Армирующий слой – укладывается только в случае использования бетонной системы теплых полов. Легкая полистирольная система теплого водяного пола не нуждается в армирующем слое. По плитам укладываются алюминиевые направляющие, сверху которых монтируется водяной контур.Для увеличения прочности пола, пластмассовые подложки закрывают плитами (ЦСП, ГВЛ и т.д.). Полистирольный пол выдерживает нагрузку подобную цементной стяжке, но весит приблизительно в три раза меньше. Сверху обычного утеплителя обязательно стелют армирующую сетку и после укладки водяного контура заливают бетонным раствором.
Финишный слой – допускается использование любого вида напольного покрытия. Современные системы допускают укладку ламината и линолеума. При этом рекомендовано соблюдение особых правил эксплуатации.

Какие особенности монтажа теплых водяных полов в разных климатических зонах

Теплый водяной пол — удобная и эффективная система отопления в частном доме. Вы можете сделать его с помощью специалистов или выполнить монтаж своими руками. В случае самостоятельной установки используйте советы из этой статьи, а также инструкции от производителей оборудования.

При выборе материалов для монтажа теплого водяного пола в частном доме выбирайте те, что среднего и выше среднего ценового сегмента. Особенно это касается труб, которые будут долгие годы “похоронены” в стяжке. Демонтаж дешевых и некачественных материалов обойдется в разы дороже. Если все-таки хотите сэкономить, то можно выбрать недорогой коллектор, насос и крепежи.

При обращении к специалистам, учитывайте отзывы и не стесняйтесь задавать вопросы. Например, те, что указаны ниже, в блоке «Вопросы-ответы». Так вы поймете, что перед вами действительно профессионал, сэкономите в дальнейшем время, деньги и нервы. Также будьте внимательны к выбору чистового напольного покрытия: убедитесь, что оно подходит для монтажа теплого водяного пола.

Какие инструменты и материалы необходимы для монтажа теплого водяного пола

После выбора материалов важно провести качественной монтаж, чтобы не допустить перегрева, трещин в стяжке и дефектов напольного покрытия. Лучше не рисковать и доверить работу опытным мастерам. При установке системы нужно правильно рассчитать площадь укладки, длину шага кабеля или труб, а еще выбрать подходящие материалы для изоляции и покрытия. Но провести такую работу самостоятельно — сложно.

Ошибки монтажа теплого пола не всегда очевидны человеку без опыта, поэтому лучше довериться профессионалам. Например, монтажникам из Клуба РЕХАУ. Про . Мастера помогут выбрать плитку или ламинат, посоветуют надежную систему подогрева, а также правильно настроят блок управления и подключат датчики .

Какие бывают ошибки при монтаже

Установка системы под мебелью или близко к стенам. Прежде, чем приступать к укладке , необходимо сделать разметку площади обогрева. Класть теплый пол под кухонный гарнитур, камин или лестницу нельзя — есть риск повредить систему и испортить мебель. При монтаже стоит отступить от них примерно 10 см — для правильной подачи тепла и экономии энергии.

Некачественно уложенная стяжка. При закладке основания важно не допустить слишком тонкого или слишком толстого слоя стяжки. В первом случае пол будет отдавать тепло неравномерно, во втором — долго греться и остывать.

Для теплых полов лучше не использовать полусухую стяжку. Это пористый материал, который будет плохо проводить тепло. В результате система будет греть недостаточно.

Недостаточное количество материала для стяжки. При подготовке основания пола не стоит экономить цемент, бетон или сухую смесь. Иначе стяжка будет ложиться неровно: в ней останутся пустые места, которые заполнятся воздухом. В результате кабели системы могут перегреться и выйти из строя.

Недостаточная теплоотдача у окон и дверных проемов. Теплоотдача нужна, чтобы компенсировать теплопотери. Если не использовать меньший шаг укладки водяной системы у окон и выхода на улицу, пол в этих зонах будет холодным, а теплопотери — компенсироваться недостаточно.

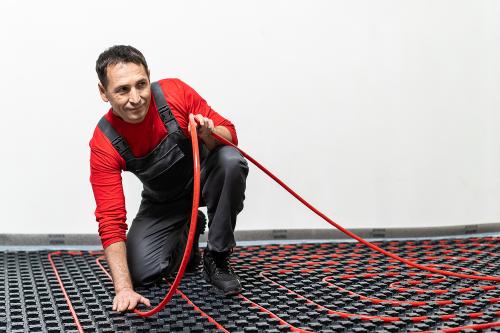

Как избежать наиболее распространенных ошибок при монтаже теплого водяного пола

Рис. 2. Сравнительные характеристики толщины различных материалов при равных теплоизоляционных свойствах

Для повышения энергоэффективности оконных проемов существует несколько способов. Во-первых, это переход от однокамерных стеклопакетов к трех- и четырехкамерным, а также наполнение их различными инертными газами, имеющими значительно низкую теплопроводность в сравнении с воздухом, что достаточно сильно препятствует теплообмену между улицей и помещением. Во-вторых, это применение термопленки. Стекла покрывают металлическими или полимерными пленками с односторонним пропусканием коротко- и длинноволнового излучения (длинноволновая часть спектра — это инфракрасные лучи, исходящие от отопительных приборов, они задерживаются, а коротковолновая часть — ультрафиолетовые лучи — пропускается). Благодаря этому зимой солнечный свет свободно проходит в помещение, а тепло от отопительных приборов не уходит. Летом же происходит обратное.

Единственным недостатком и причиной отказа от качественных энергосберегающих материалов является высокая их стоимость. Но стоит отметить, что применение теплоэффективных наружных ограждающих конструкций за счет экономии энергетических ресурсов окупает единовременные затраты в домах на стадии строительства в течение 7–8 лет, в завершенных — в течение 12–14 лет.

Также потери энергоресурсов зачастую связаны с недостатками и нерациональным потреблением инженерных сетей. Для уменьшения потерь тепла в сетях отопления и горячего водоснабжения необходимо обеспечивать эффективную теплоизоляцию с использованием качественных современных материалов. На сегодняшний день при строительстве зданий и сооружений является обязательным устройство термостатов перед всеми отопительными приборами для возможности поквартирного регулирования температуры внутреннего воздуха. Это дает возможность значительно уменьшить количество энергопотребления, так как в помещение дополнительно поступает тепло от солнечной радиации, людей и бытовой техники.

Для достижения максимальной энергоэффективности при обеспечении комфортных для пребывания людей условий применяется авторегулирование систем отопления зданий. Данная схема применяется для подачи теплоты в системы отопления из тепловой сети в индивидуальный тепловой пункт (ИТП) или в АУУ (автоматический узел управления системой отопления при подключении через центральные тепловые пункты (ЦТП)). АУУ позволяют оптимизировать подачу теплоты на отопление для достижения максимальной экономии тепловой энергии при обеспечении комфортных условий в жилище. При этом необходимо добиться настройки контроллера системы авторегулирования на оптимальный режим подачи, реализуемый выбранным графиком температур в подающем трубопроводе системы отопления в зависимости от изменения температуры наружного воздуха. Для получения наибольшей оптимизации тепла в зданиях с индивидуальным тепловым пунктом, применяется пофасадное автоматическое регулирование отопления. Сигналом регулирования служит изменение температуры внутреннего воздуха отапливаемого здания, вызванное внутренним тепловыделением и воздействием солнечной радиации. Также пофасадное авторегулирование обеспечивает дополнительную подачу тепла при понижении температуры наружного воздуха, и при появлении ветра на наветренной стороне фасада здания. При температуре наружного воздуха от 5 до 8С, отепление в помещениях с солнечной стороны здания автоматически отключается не только на период попадания солнечных лучей, но и на такое же время после захода солнце, так как учитываются также теплопоступления от нагретых поверхностей стен и мебели. Вследствие чего экономия тепловой энергии при пофасадном автоматическом регулировании достигает до 20 % от расчетного годового расхода.

Как связаны монтажные схемы с эффективностью отопления и энергоэффективностью

1. Неисправность терморегулятора.

Если теплый пол не греет с момента установки, значит, терморегулятор неверно настроен или не подходит к остальным составляющим системы пола – терморегулятор и термодатчик должны быть одного производителя.
Если поломка внезапная, проверьте мультиметром уровень напряжения терморегулятора. Должны быть все 220 Вт.
Со временем, ослабевает напряжение на клеммах питания, контакты в других зажимах терморегулятора теряют надежность. В таком случае на дисплее появляется надпись «Авария. Обрыв датчика».

2. Проблемы с датчиком.

Обычно проблемы с датчиком возникают сразу после неправильной установки пола. При отсутствии нагрева, терморегулятор выключается, не набрав необходимой температуры. Это значит, датчик расположили слишком близко к кабелю нагрева.
Возможно, мастер вообще забыл вмонтировать датчик температуры.
Датчик не вечный и может выйти из строя. Чтобы узнать это, нужно проверить его сопротивляемость мультиметром.

3. Поломка кабеля. Кабель – надежный элемент и приходит в негодность только при неправильной установке. Основная причина – обрыв. Чтобы убедиться, что дело в этом, нужно проверить уровень сопротивляемости кабеля. Разделите на 220 Вт, полученное число – величина тока в системе. Величину тока умножьте на напряжение - получите мощность потребления. Если конечная цифра соответствует нормативам в паспорте продукта, все в порядке. При нулевом значении, возможно, произошло короткое замыкание.Превышение показателя - у кабеля нарушена изоляция. Если меньше нормы, то вероятен обрыв.Найти место обрыва можно двумя способами:

Звуковой тестер напряжения – принцип работы похож на металлоискатель: на участке поломки тестер издаст звенящий звук.
Высоковольтный генератор – смотрите внимательно: на месте повреждения прибор образует эффект электрической дуги.

устранение поломки

ремонт терморегулятора. починкастоит дорого. гораздо выгоднее демонтировать старый прибор и поставить новый. к тому же обновите устройство и продлите срок его службы. починка датчика температуры. если датчик замурован в стене и демонтировать его проблематично, ваше решение – термостат со встроенным регулятором мощности. такой датчик будет обогревать непосредственно пол, а не только помещение. или же термостат с инфракрасным датчиком температуры. его преимущество в том, что питание происходит от батареек, а крепление – на стене делает датчик доступным в случае поломки. ремонт кабеля при обрыве. когда найдено точное место обрыва, следует отключить питание и снять напольное покрытие.чтобы не повредить плитку на полу, очистите швы от затирки и аккуратно приподнимите сами плиты шпателем.для ремонта освободите все задействованные провода, осторожно разъедините стяжку, а затем приступайте к ремонту кабеля. (необходимые инструменты обычно идут в комплекте с покупкой самого пола).сам обрыв ремонтируется так: наденьте на провод соединительную муфту, зачистите жилу в месте поломки и соедините гильзой. самое главное сделано. зажмите гильзу плоскогубцами, ремонтную муфту на кабеле прогрейте– готово.обязательно проверьте работу, перед укладыванием плитки обратно. пол должен нагреться в течение получаса-40 минут.
