В вопросах водоподготовки в частном доме существует вечный спор между универсальным и специализированным подходами.

Универсальный взгляд – это обеспечение дома теплом и горячей водой с помощью двухконтурного газового котла, решающего одновременно обе задачи. Второй вариант – специализация, когда поставкой ГВС занимается один агрегат (газовая колонка), а обогревом жилья – другой (одноконтурный котел).

Специалисты проекта GradusPlus, разместившие на своем порталене один материал о способах экономии и оптимизации отопления дома, привели все доводы «За» и «Против» каждой из схем. Также определили, почему одноконтурный котел и газовая колонка лучше и комфортнее, но далеко не всегда.

Двухконтурные газовые котлы

Такие котлы конструктивно разделяют контуры нагрева ГВС и теплоносителя, при этом санитарная вода из контура ГВС не смешивается с технической в контуре отопления. В нашем климате они имеют два основных режима работы:

• одновременное поддержание температуры в контуре горячей воды и отопление помещения зимой (или, при необходимости, в холодное лето);
• летнее обеспечение горячей водой для хозяйственных нужд при отключенном отоплении (летний режим).

Управление режимами работы может осуществляться вручную (у бюджетных моделей) и автоматически, по ситуации вне дома (у продвинутых котлов). Двухконтурное оборудование делится на два вида: с общим или двумя отдельными теплообменниками.

Различия между котлами с одним битермическим теплообменником и двумя раздельными монотермическими.

Котлы со сдвоенным теплообменником

Это наиболее компактное и недорогое конструктивное решение. Газовая горелка нагревает один теплообменник, разделенный на два независимых сектора для ГВС и теплоносителя. Один контур находится внутри другого. Они объединены только металлом преобразователя и никак не смешиваются.

Однако имеются и существенные недостатки битермической конструкции. Для повышения КПД  сектора контуров расположены очень близко и разно-температурная жидкость в них может напрягать и деформировать всю конструкцию. Коррозия в этой системе тоже повышена и требует качественной воды и теплоносителя, иначе узкие каналы просто обрастут накипью и засорятся.

Котлы с двумя раздельными теплообменниками

Контуры отопления и ГВС в таких конструкциях имеют собственные, разнесенные теплообменники. Горелка нагревает теплообменник контура отопления, а контур ГВС нагревается посредством соприкосновения с контуром отопления, как только открывается кран в точке потребления горячей воды.

Преимущества и недостатки использования двухконтурных газовых котлов

Преимущества	Недостатки
Экономят площадь дома, в виду того, что все узлы находятся в одном, все таком же компактном оборудовании	Основной недостаток – при неисправности здание лишается отопления и горячего водоснабжения одновременно
Суммарная стоимость объединенного в одном корпусе двух нагревателей меньше чем покупка 2-х приборов. И в целом, двухконтурный газовый котел – наиболее дешевый способ организации ГВС	Точки потребления горячей воды должны быть недалеко от котла, т.е. в домах, площадью не более 350-400 м2. При удаленном размещении их и одновременном включении резко падает температура воды и растут тепловые потери. Да и подготовленная вода проходит немалый путь, что приводит к большой задержке подачи.

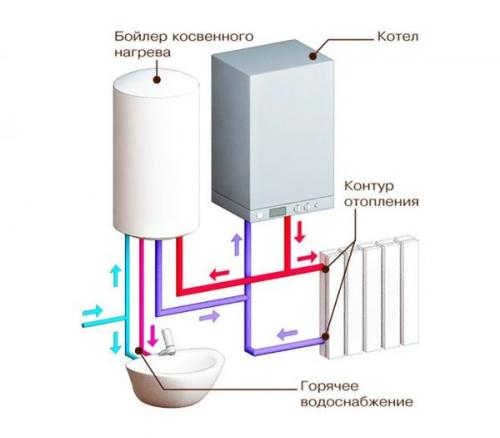

Одноконтурный котел.

Владельцы частных домов стремятся создать в своем жилье максимальный комфорт, соответствующий всем представлениям о благоустройстве.

Наиболее эффективными средствами достижения этого считаются газовые отопительные котлы.

Они не требуют постоянного внимания, экономичны и стабильны.

Существуют различные конструкции этих агрегатов, но базовым вариантом являются одноконтурные котлы.

Рассмотрим их внимательнее:

Одноконтурные газовые котлы предназначены для выполнения только одной, базовой функции — нагрева теплоносителя. Они имеют один первичный теплообменник, и больше никаких задач не решают.

Это позволяет сократить число узлов и деталей в конструкции агрегата и повысить надежность, устойчивость ко всем нагрузкам и воздействиям. Отличие этих конструкций от двухконтурных состоит в отсутствии самостоятельной подготовки ГВС.

Однако, одноконтурные котлы вполне в состоянии обеспечить дом горячей водой, надо только соединить их с внешним бойлером-накопителем .

ОБРАТИТЕ ВНИМАНИЕ!

Объем ГВС, полученный с помощью внешнего накопителя, намного больше, чем производительность двухконтурного котла. Кроме того, температура воды стабильна, никаких скачков при включении крана не возникает.

Достоинства и недостатки

К достоинствам одноконтурных котлов можно отнести:

• простота, надежность конструкции;
• отсутствие лишних узлов и деталей;
• меньше риск поломки, стабильнее работа устройства;
• отсутствие дополнительных узлов снижает вес котла;
• при использовании внешнего бойлера появляется возможность подачи горячей воды, причем, этот способ считается более эффективным;
• цена одноконтурных моделей ниже.

Недостатками можно считать :

• нет возможности самостоятельной подготовки горячей воды;
• стоимость внешних бойлеров довольно высока, а для монтажа требуется место;
• в летнее время приходится расходовать топливо на нагрев воды во внешнем бойлере (если он есть);
• использование внешних накопителей увеличивает нагрузку на теплообменник и повышает расход топлива.

ВАЖНО!

Недостатки одноконтурных котлов не представляют значительной проблемы. Опытные люди предпочитают приобретать именно такие агрегаты, чтобы получить более надежную систему обогрева и стабильную подачу ГВС с помощью бойлера.

Принцип действия

Одноконтурные установки работают на принципе проточного нагрева теплоносителя с помощью газовой горелки. Процесс происходит в теплообменнике, куда поступает обратный поток из отопительного контура.

Получая максимальную температуру, жидкость выходит из теплообменника и поступает в трехходовой кран. В нем происходит подмешивание более холодной обратки к горячему потоку, чтобы создать заданную режимом температуру.

Подготовленный теплоноситель при помощи циркуляционного насоса выходит из котла и направляется в отопительный контур для очередного круга циркуляции . За перемещение жидкости отвечает циркуляционный насос, а за подачу воздуха и вывод дыма — вентилятор турбонаддува.

Контроль за работой агрегата ведет система самодиагностики (датчики, терморезисторы) подключенная к электронной плате управления.

Все возникающие проблемы отображаются на дисплее в виде специального обозначения той или иной ошибки .

Виды

Существует несколько конструкций, которые обладают определенными признаками.

По способу монтажа :

• настенные . Устанавливаются навесным способом на несущие стены. Изготавливаются из более легких деталей и узлов, поэтому их мощность ограничена;
• напольные. Более мощные и тяжелые котлы, способные отапливать помещения увеличенного размера.

По типу камеры сгорания :

• атмосферные (открытые ). Работают на принципе газовой плиты. Воздух поступает непосредственно из помещений, а дым уходит в традиционную трубу печного типа под действием естественной тяги;
• турбированные . Подача воздуха осуществляется специальным вентилятором турбонаддува. Внутри возникает избыток давления, вытесняющего дым через специальный дымоход горизонтального типа.

По материалу теплообменника :

• стальные . Наиболее распространенный для бюджетных моделей тип конструкции. Обычно имеют трубчатую конструкцию, реже создаются в виде водяной рубашки;
• медные . Устанавливаются в форме змеевика в более дорогих моделях;
• чугунные. Применяются только для напольных моделей, так как имеют большой вес и размер. Демонстрируют высокую производительность и стабильность.

По способу теплопередачи :

• конвекционные . Нагрев теплоносителя зависит от режима работы газовой горелки;
• конденсационные . Применяется двухступенчатый способ подготовки жидкости — сначала она частично нагревается в конденсационной камере, после чего окончательно доводится до нужной температуры обычным способом. Для первичного нагрева используется тепловая энергия, выделяемая при конденсировании выводимого дыма.

ОБРАТИТЕ ВНИМАНИЕ!

Работа конденсационных моделей возможно только при разнице наружной и внутренней температур не более 20°. Это практически исключает возможность использования таких конструкций в российских условиях.

Плюсы и минусы одноконтурных и двухконтурных котлов. Выбираем газовый котел - одноконтурный или двухконтурный?

Одноконтурный или двухконтурный: какой газовый котел выбрать и почему?

1. Принцип действия
2. Отличия
3. Вывод
4. Разница в цене по брендам

В завершении покажем на сколько отличаются по цене модели самых популярных брендов Ariston, Bosch, BAXI, Immergas.

Перед выбором газового котла стоит ознакомится о вариантах нагрева воды для хозяйственных нужд. Воду можно греть в самом газовом котле, либо нагревать бак, а дальше раздавать по потребителям.

Нельзя применить одно устройство на два типа нагрева, от этого и появились 2 типа котла: одноконтурный - работает на отопление и двухконтурный - отопление + гвс.



Схема подключения двухконтурного и одноконтурного котла с бойлером косвенного нагрева.

В чем разница?

ГВС (горячее водоснабжение).



Одноконтурный газовый котел , предназначен для обогрева жилых помещений, горячее водоснабжение тут опция, использовать можно только совместно с бойлером косвенного нагрева.

Двухконтурный газовый котел осуществляет нагрев жидкости в самом устройстве.
Как это происходит?
В котле есть два контура, за переключение между которыми отвечает трехходовой клапан. По сути, это та же одноконтурная система с бойлером, только в уменьшенном виде, но принцип нагрева будет одинаковый .
Остывшая вода из радиатора попадает в теплообменник расположенный над газовой горелкой, нагревается и движется дальше по своему отопительному контуру до тех пор, пока не откроется кран в ванной. Трехходовой сразу меняет свое положение и вода вместо радиатора поступает во вторичный пластинчатый теплообменник, где через тонкие стенки происходит теплообмен с водой из скважины. Отдав тепло вновь возвращается в основной теплообменник для нагрева и так буде происходить, пока не закроется кран.
Роль пластинчатого теплообменника в одноконтурных моделях выполняет бойлер косвенного нагрева со встроенным змеевиком.

Габариты и мощность.

Огромная проблема двухконтурных котлов возникает при использовании двух кранов одновременно, например на кухне и в ванной. Если заглянуть на форумы или почитать отзывы, то через одного будут фраза "контрастный душ". К сожалению такая проблема действительна есть и происходит это из-за маленького протока. Если вы все-таки решились на покупку такого устройства, то стоит знать, для приготовления горячей ванным минимальная мощность газового котла должна быть не менее 18 кВт. Если душ, понадобится устройство не меньше 16 кВт по мощности. 28 кВт работает с двумя точками водоразбора более уверенно, но при использовании в небольших помещения из-за частого включения и выключения срок службы сократится.



В системе с одноконтурным котлом проблема нехватки горячей воды решается заменой водонагревателя.
Если проживают 4 человека и бойлера на 80 литров вам не хватает, поменяйте его на 140 или 200 литров. Если же и 200 литров вам оказалось мало, то в таком случаи приобретите водонагреватель с двумя змеевиками и проблема будет решена. Главное учитывать при выборе мощность устройства и змеевика.

Комплектность.

В двухконтурных встроенный теплообменник, а в одноконтурных его нужно будет докупить в виде бойлера косвенного нагрева и дополнительно связать их датчиком температуры.
В этом и есть основное отличие, стоит такой бойлер не мало. Не которые модели могут доходить и до стоимости котла.
Ниже можно ознакомится со списком популярных баков и их стоимостью, плюс разобраться, как правильно подбирать, на что в первую очередь обращать внимание.

Какой компактнее?

Размеры котлов будут одинаковые. А вот занимать место совместно с дополнительными устройствами будут по разному.



При отсутствии помещения для котельной популярное место установки двухконтурных моделей кухня. Тут важна не только компактность, но и эстетический вид. С двумя устройствами будет посложнее, для такой системы требуется отдельное пространство. Есть несколько вариантов установки бака:

• под котел
• с право от котла
• с лева от котла

Так какой все же лучше, одноконтурный или двухконтурный котел?

Плюсы одноконтурного:

• работает с 2-3 кранами без перебоя
• рецеркуляция
• подключение полоценцесушителя

Плюсы двухконтурного:

• цена
• компактность

Подведем итог:

Одноконтурный котел это хорошо, нет перебоя воды, нет контрастного душа, можно осуществить рециркуляцию (постоянное движение горячей воды по контуру). Но стоят такие котлы дороже, монтаж сложнее, одна только бочка стоит от 1000 руб., это как пол стоимости котла. Не всегда есть возможность при строительстве дома закладывать лишнее в бюджет, как правило все пытаются с экономить. Но помните, экономить вы будите на себе.
В статье "Рейтинг газовых котлов" представлены самые продаваемые двухконтурные котлы за последнее время.

Что лучше двухконтурный котел или одноконтурный с бойлером. На какие нюансы стоит обратить внимание

Также важными моментами, которые нужно учитывать при покупке, являются:

• Габариты. Двухконтурные модели более компактные и позволяют произвести установку даже в незначительном пространстве.
• Место установки. В то время как монтаж одноконтурного котла производится в отдельном помещении, монтаж двухконтурного устройства отличается некоторыми нюансами. Так, использование двухконтурного газового прибора возможно только в здании, где точки водоразбора находятся на небольшом расстоянии друг от друга. А сам нагревательный прибор необходимо размещать на равном промежутке от основных точек отбора воды.
• Мощность. Для правильного подбора параметра, нужно заранее рассчитать ожидаемый расход ГВС, теплопотери здания, а также учесть максимальную температуру в зимний период.

В последнее время на рынке появились двухконтурные котлы со встроенным бойлером небольшой емкости, что частично нивелирует недостатки таких котлов. Бойлер позволяет иметь запас нагретой воды на время прогрева проточного нагревателя. Еще более совершенны напольные двухконтурные котлы со встроенным бойлером на 100 литров и послойным нагревом. По удобству пользования такие котлы приближаются к одноконтурным с бойлером на 150 литров.

У отдельного бойлера есть еще одно преимущество — он может иметь дополнительные теплообменники для догрева воды от других источников тепла, например, солнечного коллектора.

Двухконтурные котлы изначально были предназначены для небольших домов или квартир, в которых точки водозабора находятся рядом с котлом. Такие котлы подойдут для небольших домов с одной ванной рядом с кухней, где горячей водой редко пользуются одновременно два и более человека.

Для больших домов с количеством постоянных жильцов более трех и несколькими ванными или душевыми предпочтение следует отдавать одноконтурным котлам с бойлером или напольным двухконтурным котлам с послойным нагревом во встроенном бойлере.

Если длина трубопровода ГВС от котла до крана больше 7 метров, то желательно организовать линию рециркуляции с насосом.

Бойлер с теплообменником в системе холодного и горячего водоснабжения.

Можно ли использовать двухконтурный котел, как одноконтурный. Чем отличается устройство моделей с дополнительным контуром для ГВС

Разница между одноконтурным и двухконтурным котлом лишь в том, что при таких же габаритах вторые оборудованы дополнительным контуром, вода которого не смешивается с теплоносителем в системе отопления. Такие модели котлов рассчитаны в большинстве своем на 1-2 точки потребления горячей воды и имеют определенную производительность (2-30 л/мин температурой 35°C) в зависимости от мощности котлоагрегата.

Двухконтурные котлы имеют больший вес, более высокую вероятность поломки в виду более сложной конструкции и большего к-ва компонентов, стоят в среднем на 10-15% дороже аналогичных одноконтурных моделей.

Двухконтурыне котлы с теплообменником проточного типа (таких большинство) работают по принципу приоритета ГВС: источником тепла нагревается основной контур отопления, но как только в ванной или на кухне открывается кран горячей воды, в котле открывается клапан второго контура и вся тепловая мощность передается исключительно на вторичный контур ГВС.

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС).

Нагревается контур горячего водоснабжения от соприкосновения с основным: теплоноситель движется между пластинами вторичного теплообменника, в которых циркулирует санитарная вода. После прекращения использования горячей воды, клапан второго теплообменника закрывается и котел работает в прежнем режиме – нагревает теплоноситель, циркулирующий исключительно в контуре отопления дома.

Существуют модели, подогревающие воду по накопительному принципу. В них встроен накопительный бойлер (45-60 л) в котором всегда поддерживается определенный объем горячей воды. Соответственно, по габаритам такие котлоагрегаты несколько больше.

Именно в принципе работы моделей, рассчитанных на отопление и ГВС и кроется ответ на часто задаваемый вопрос: «Можно ли использовать двухконтурный котел как одноконтурный?». Однозначно можно, поскольку, если не пользоваться горячей водой, принцип его работы не отличается от стандартных моделей с одним контуром. В то же время в любой момент можно получить горячую санитарную воду. Казалось бы, все настолько хорошо, но стоит знать и о всех недостатках таких моделей.

Прежде всего, скорость подачи горячей воды оставляет желать лучшего, особенное если котел расположен далеко от точки потребления :

1. Даже работающий котел начинает нагревать воду для ГВС только когда происходит движение воды во втором контуре, т.е. как только в точке потребления открывается кран. Вне отопительного сезона, когда котел простаивает и вовсе потребуется определенное время на запуск и прогрев теплоносителя.
2. Плюс стоит добавить 2-3 секунды в зависимости от модели на ожидание, оно предусмотрено производителем на случай, если хозяин открыл кран случайно. если закрытия не происходит, только тогда начинается нагрев.
3. Сам процесс подогрева санитарной воды до стандартной температуры 35°C происходит еще 3-5 секунд. Установить температуру выше или ниже можно с помощью органов управления котла, но не забывайте об ограничениях в производительности.
4. В итоге уже подогретой воде требуется дополнительное время для преодоления пути со вторичного теплообменника котла до точки потребления. Как уже говорилось ранее: чем больше этот путь, тем дольше ждать повышения температуры воды в точке потребления.

Итого, с момента открытия крана горячей воды до появления самой горячей воды может пройти от 10 до 20 секунд (также в зависимости от степени открытия крана).

Вторая особенность связана с объемом ГВС, ведь, даже несмотря на огромную производительность котла, объема горячей воды может быть недостаточно для трех или, согласно отзывам владельцев, даже двух точек потребления. Все дело в диаметре труб: если в современных производительных котлах используются трубы диаметром 3/4 дюйма, то коммуникации в большинстве домов обустроены с использованием более узких труб диаметром 1/2 дюйма.

Еще одним недостатком является то, что двухконтурный котел отличается от одноконурного более высокими требованиями к теплоносителю: использовать антифриз в большинстве моделей с контуром ГВС недопустимо. Лишь некоторые производители допускают использование в системе отопления конкретных марок антифриза, указанных в инструкции к котельному агрегату.

Поэтому, если в целях предотвращения замерзания теплоносителя планируется использовать антифриз, необходимо тщательно изучить инструкцию. К одноконтурным котлам требования гораздо менее жесткие.
