Отопление частного дома с использованием радиаторов подразумевает обустройство трубопроводной сети. Двухтрубная система отопления лучше всего подходит для самостоятельного изготовления, так как «прощает» неопытному мастеру некоторые ошибки в работе.
Читайте в статье
Общие сведения о двухтрубной системе отопления
Любая система обогрева с жидким теплоносителем состоит из одного или нескольких замкнутых контуров, соединяющих радиаторы и котёл.
В двухтрубной разводке горячий теплоноситель подаётся по одной ветви контура, а возвращается по другой, отсюда и происходит название.

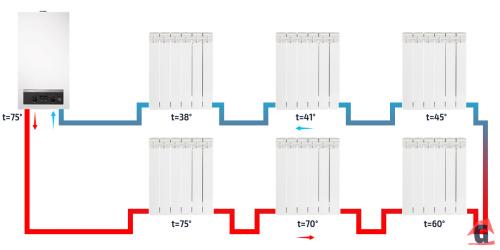

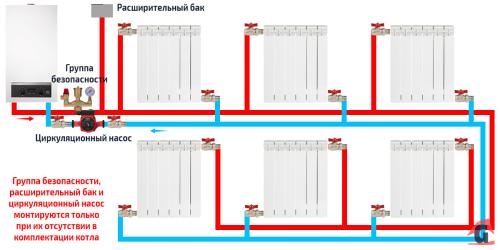

Схема типичной двухтрубной системы отопления в частном доме.
- Организация движения теплоносителя – самотёчная и принудительная.
- Конструкция – открытая или закрытая, горизонтальная или вертикальная.
- Разводка труб – лучевая, тупиковая, кольцевая.
Комбинируя свойства, можно добиться наилучшего соответствия условиям эксплуатации.
Преимущества и недостатки
Плюсы и минусы двухтрубной системы следует рассматривать с учётом эксплуатационных свойств и технических характеристик.
| Преимущества | Недостатки |
| Одинаковая температура теплоносителя во всех радиаторах | Повышенный расход труб – к радиатору необходимо вести 2 ветки, подводящую и отводящую |
| Регулировка теплоотдачи каждой батареи | Большой диаметр труб стояка и подводки к первым в контуре радиаторам |
| Небольшое гидравлическое сопротивление | |
| Работоспособность всей системы при поломке одного или нескольких радиаторов | |
| Использование в зданиях большой этажности | |
| Гибкость вариантов подводки – в полу, в стенах, вдоль стен, под потолком и за фальшпотолком |
В таблице отмечены общие для всех двухтрубных сетей недостатки. Однако каждому варианту разводки могут быть присущи отрицательные качества, ограничивающие применение, которые мы еще рассмотрим далее.
Как устроена однотрубная система отопления: объясняем на схемах
Схемы открытых и закрытых двухтрубных систем отопления
Циркуляция теплоносителя осуществляется тремя способами:
- самотёчным (гравитационный);
- принудительным с помощью насоса;
- комбинированным.
Кроме того, системы разделяются на открытые и закрытые. Этот показатель характеризует взаимодействие теплоносителя и атмосферы.
При нагревании объём любого жидкого теплоносителя увеличивается. Известно, что жидкость практически не поддаётся сжатию, поэтому для размещения «излишков» требуется отдельное устройство – расширительный бак.
Открытый тип

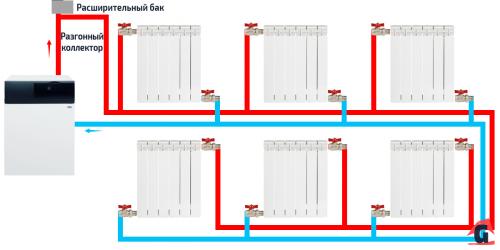

Схема двухтрубной системы отопления открытого типа.
В открытых системах бак устанавливают в высшей точке, он соединён с атмосферой патрубком.
Преимущества открытой системы – простота и минимум дополнительных устройств. В качестве расширительного бачка используют любую металлическую ёмкость.

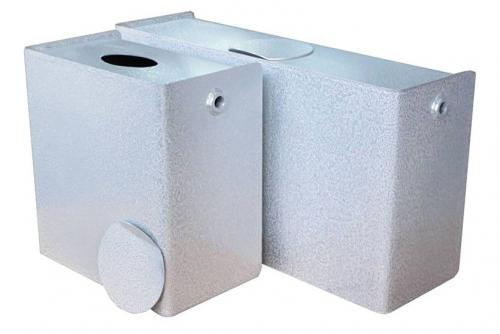

Готовый расширительный бак под СО открытого типа.
По мере необходимости в бак добавляют воду. Для этого:
- устанавливают краны и соединяют систему с водопроводом;
- доливают теплоноситель через открывающийся люк.
Внимание! Открытую систему не допускается заполнять антифризом – испарившиеся газы могут быть ядовиты.
Закрытый тип

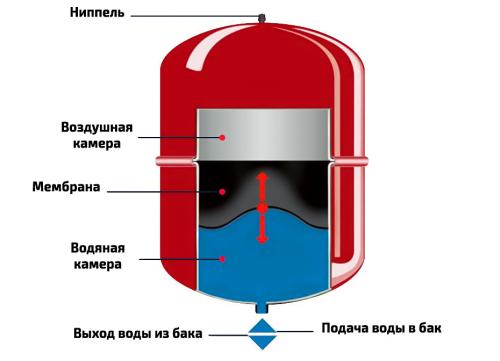

В закрытых системах используют герметичный расширительный бачок с эластичной диафрагменной или баллонной мембраной внутри. Мембрана разделяет устройство на 2 части. В одну камеру насосом нагнетают воздух под давлением 1,2–1,5 атм, а вторая соединена с трубой системы отопления.
Когда теплоноситель нагревается и расширяется, его избыток заполняет бачок. При понижении температуры жидкости мембрана выдавливает теплоноситель в систему. Предварительное нагнетание в бак воздуха позволяет поддерживать давление, необходимое для работы котла, автоматика которого отключает питание при давлении меньше 1,2 атм.
В герметичных конструкциях можно использовать антифризы или гликоли.

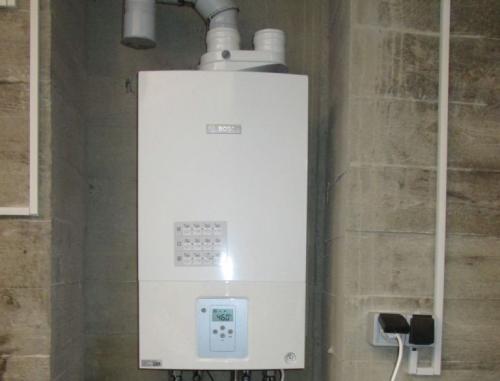

Bosch gaz 4000 ошибки. Устройство и принцип работы котлов Бош
Самыми востребованными моделями среди линейки котлов Бош являются двухконтурные. Перед ними стоит две задачи: первая — это обогрев помещения до заданной температуры, вторая — это обеспечение горячей водой для бытовых нужд.
Устройства фирмы Бош, а именно, модели Бош Газ 4000 W и Юнкерс Бош оборудованы двумя независимыми теплообменниками, что позволяет им на отлично выполнять две задачи: подогрев воды и обеспечение тепла в помещении.
В каждой из моделей есть возможность выбрать подходящую вам мощность устройства от 12 до 35 Квт, при выборе учитывается площадь помещения. Что касается нагрева жидкости для хозяйственных нужд, производительность составляет порядка 8-13 литров за минуту.
Плюсы настенного двухконтурного котла:
- Экономное потребление газа.
- Несложный монтаж, поскольку имеет достаточно небольшие размеры.
- Благодаря гидравлической системе и качественным уплотнителям, работает практически без шума, уровень шума не превышает 35 Дб.
- Неприхотлив в обслуживании, прост в управлении.
- Нет необходимости в отдельном помещении (котельной).
Котел можно вмонтировать в кухонную стенку
Недостатки: первые 20-40 секунд после того, как вы включаете кран с горячей водой течет холодная вода.
Более детально рассмотрим, как работает устройство, на примере модели Бош Газ 4000 W ZWA 24. Когда котел работает в режиме отопления, при помощи газовой горелки тепло передается на первичный теплообменник, который представляет из себя конструкцию из медных трубок и пластинок.
Для того, чтобы они не портились от воздействия высоких температур и воды, их поверхность покрывается защитным слоем. Основной его задачей является передача тепла, образованного при горении пламени, к системе отопления. Движение воды в системе обеспечивает насос.
Также в конструкции предусмотрен трехходовый клапан, его задача заключается в предотвращении попадания воды во вторичный теплообменник. Вторичный теплообменник необходим для нагрева воды для бытовых нужд. Нагретая жидкость для отопительного контура выходит из устройства сквозь подающую отопительную линию, а остывшая жидкость поступает через обратную отопительную магистраль.
Когда котел установлен на нагрев воды для потребления, 3-ходовый клапан закрывает отопительный контур. Подогретая жидкость перетекает из первичного теплообменника во вторичный, а затем вытекает из устройства.
Плюс при использовании разных теплообменников очевиден. При отоплении зачастую используется простая вода, а она как правило содержит примеси. Когда происходит ее подогрев, примеси начинают образовывать отложения, которые негативно сказываются на теплообменнике, уменьшают его пропускную способность, препятствуют прогреванию воды, сокращают его срок эксплуатации.
А когда жидкость, которая протекает сквозь первичный теплообменник, она находится в замкнутой цепи, не меняет при этом своих химических свойств, минимизирует негативные последствия.
Жидкость, которая протекает сквозь вторичный теплообменник, со временем образовывает налет, и по истечению времени теплообменник будет нуждаться в замене или чистке. Если неисправность припадет на зимний период, ваш котел сможет бесперебойно работать в режиме отопления, используя первичный радиатор.
