Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

Устройство

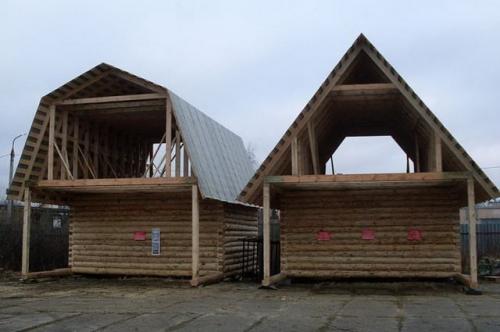

Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

Конструктивные элементы

Особенности стропильной системы:

1. В отличие от классической двускатной крыши, в данной модели присутствуют специальные ребра жесткости. Эти стойки обеспечивают прочность кровле и создают ровные стены внутри мансарды;

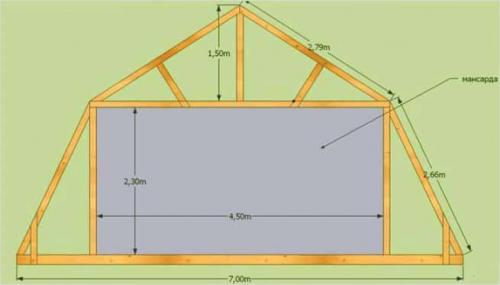

   Стропильная система с бабкой

2. Между висячими стропилами и затяжкой обязательно устанавливается бабка. Она гарантирует жесткость затяжки и создает дополнительную опору;



   Схема без бабки

3. В свою очередь, между стойками (их еще называют схватки) и наслонными стропилами (которые придают форму кровле) монтируются подкосы. Они также являются ребрами жесткости, но уже для внутренней системы стропил – стоек;
4. Ломаная полувальмовая крыша также может быть четырехскатная. Количество скатов зависит от высоты стоек – чем они выше, тем больше изломов. Четырехскатная кровля более удобна в эксплуатации;



   Разница между двускатной и четрехскатной ломаной крышей

5. Угол наклона не может быть менее 15 градусов. Односкатная, двух и более ломаная крыша обязательно должна иметь хороший уклон для правильного отвода осадков. В противном случае дом или пристройка с таким видом кровли будет постоянно подтапливаться.

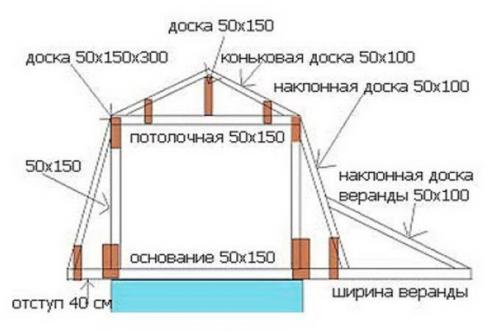

Односкатная ломаная крыша. Базовые элементы конструкции

Ломаная крыша, напоминающая по форме пятиугольник с верхней точкой на коньке, визуально разделяется на верхнюю и нижнюю часть. В верхней части уклон скатов более пологий, он составляет не более 20-300, а в нижней — более крутой, в пределах 50-60 градусов. Для ее сборки используется смешанная стропильная система, состоящая из висячих и наслонных стропильных ног.

Чтобы сформировать необходимую геометрию скатов, придать конструкции жесткость, используется большое количество элементов, в виду чего ломаная крыша имеет внушительный вес. Основными составными частями кровли являются стропила, мауэрлат, балки перекрытий, а дополнительными — стойки, бабка, подкосы, затяжки. Все они выполняются из твердой древесины хвойных пород, предварительно обработанной антипиреном, антисептиком.

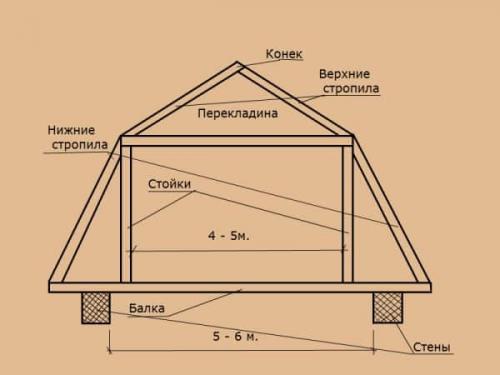

Конструкция стропильной системы ломаной крыши

• Мауэрлатом называют квадратный брус, закладываемый в основании кровли для распределения ее веса равномерно по несущим стенам, а также защищающий стропила от опрокидывания.
• Стропила. Стропильные ноги, изготавливаемые из ровных, надежных досок формируют скат, сходясь в коньке. В ломаной крыше верхние стропила являются наслонными, так как они имеют дополнительную опору на стойки. А нижние — висячие, потому что как бы провисают между балками перекрытий и затяжкой. Расстояние между стропилами выбирают в диапазоне 60-120 см, в зависимости от веса кровельного материала или ширины утеплителя.
• Затяжка. Также называемая ригелем, горизонтальная балка, связывающая верхние стропила для снижения их распирания. Также она служит каркасом для создания мансардного потолка.
• Стойки. Вертикальные опоры, изготовленные из бруса, передающие нагрузку от наслонных стропил к несущим стенам через затяжку. После того, как их обошьют фанерой, они станут стенами мансарды, так что длина стоек определяется желаемой высотой потолка. Хоть для устройства жилого помещения достаточно 1,5-1,7 м, максимально комфортным считается потолок 2-2,5 м, который вполне может быть обеспечен ломаной мансардной крыши.
• Бабка. Вертикальная подвеска, которая связывает конек с затяжкой, компенсируя ее прогиб.
• Подкосы. Также известные как подстропильные ноги, угловые опоры, предотвращающие прогиб висячих стропил.

Ломаная крыша без стоек. Ломаные крыши с «кукушкой», балконом, окном

Если крыша имеет «кукушку», то её стропильная система сопрягается с главной. Крыша «кукушки» может быть:

• односкатной — это самый простой в устройстве вариант;
• двускатной;
• вальмовой — имеется три ската, один из которых обращён вперёд и попутно играет роль козырька;
• арочной.

  Под крышу «кукушки» обустраивается отдельная стропильная система, жёстко соединенная с основной

Наличие «кукушки» ослабляет основную стропильную систему, кроме того, требуется тщательная герметизация места примыкания разных частей кровли. Из-за этого проектирование и возведение крыш с такими элементами лучше доверить специалистам.

Балкон на мансарде можно организовать тремя способами:

1. Устроить его во фронтонной части. Это наиболее простой вариант. Балкон может быть как с выносом за пределы здания, так и без него.
2. Встроить в скат. Несколько более сложное решение, так как приходится кое-что менять в стропильной системе. Стена, отделяющая балкон от мансарды, должна возводиться из лёгкого материала, например, из пеноблоков.
3. Установить окно-балкон. Это трансформер: в собранном виде конструкция представляет собой окно, если же нижнюю часть выдвинуть, а верхнюю — приподнять, получится балкон с козырьком.

   После нескольких несложных движений плоское окно превращается в балкон со стеклянным козырьком

Для установки мансардного окна между стропилами закрепляют бруски, очерчивающие проём. Они будут играть роль опорного контура для оконной конструкции.

Ломаная крыша с мансардой. Мансардная кровля

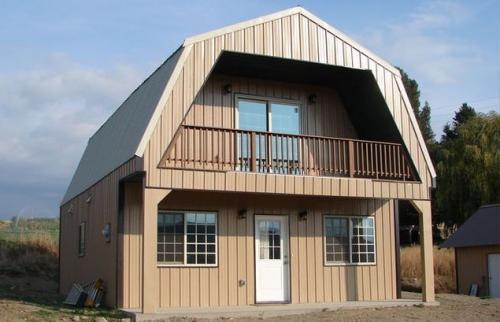

Коттедж с ломаной крышей и фасадами из профнастила металлизированного бежевого оттенка смотрится очень современно, несмотря на традиционность архитектурных форм. Особенно эффектна призматическая арка, обрамляющая пространство балкона на мансарде.

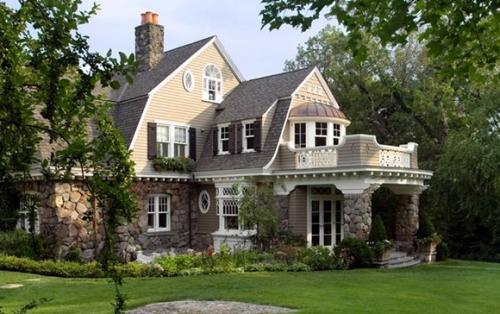

Слуховые окна на мансарде под ломаной крышей — не единственный источник естественного света, поступающего во внутренние помещения. Пристроив к мансарде террасу, вы не только сделаете интерьер светлее, но и получите дополнительную зону для отдыха. Такой просторный балкон будет также играть роль навеса над крыльцом, как в проекте дома на фото.

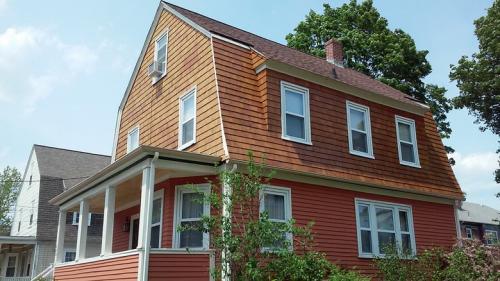

При отделке крыши ломаного типа можно использовать комбинацию из нескольких материалов, например, гибкой и деревянной черепицы, как на фото.

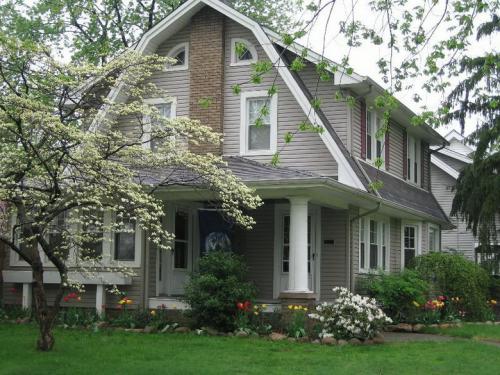

Бюджетный вариант отделки частного дома — фасады, обшитые вагонкой, и кровля с настилом из рулонной битумной черепицы или Ондулина.

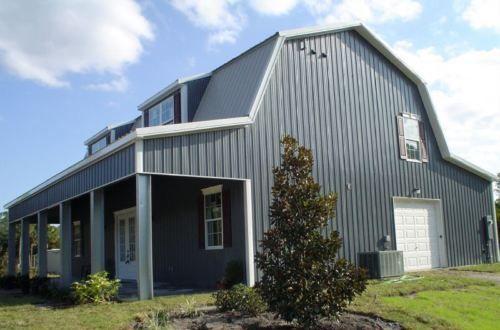

Авангардный антураж частному дому на фото придает отделка из серого фальца, а архитектуру здания подчеркивают белые торцевые доски, повторяющие очертания ломаной крыши с мансардой и пристройкой-верандой.

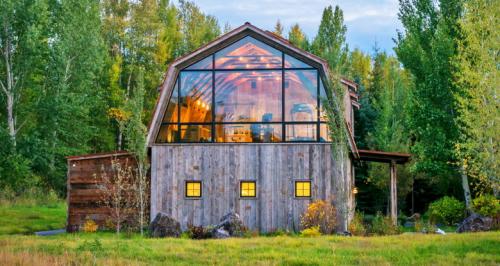

Несмотря на использование рустикально-седой доски в обшивке фасадов, дом на фото не выглядит провинциально, а наоборот, очень даже по-современному. Основным стилеобразующим элементом здесь выступает панорамное остекление мансарды с использованием металлического профиля.

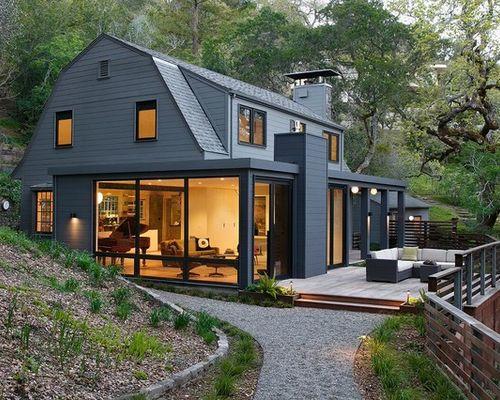

Просторный первый этаж кубической формы со сплошным остеклением и лаконичная ломаная кровля с мансардой — это оригинальные черты дизайна коттеджа в стиле модерн на фото. Наружная отделка дымчато-серого тона акцентирует лаконичность и даже некоторую аскетичность архитектуры этой загородной усадьбы.

Темно-серый тон, присутствующий в фасадной облицовке коттеджа на предыдущем фото, плавно перетекает в дизайн его интерьеров — несущие конструкции и ограждение антресольного этажа, камин и обивка мебели — все выдержано в сдержанно-серой гамме. Уютные, теплые нотки в обстановку дома вносит древесина медово-янтарного цвета.
