Котлы электрические для отопления квартиры. Прямой обогрев

Котлы электрические для отопления квартиры. Прямой обогрев

В системах с прямым электрическим отоплением отсутствует теплоноситель. Здесь происходит преобразование электрической энергии в тепловую, что и способствует нагреванию помещения.

Электрического отопления прямого типа делится на следующие типы:

• Конвекторное . Использует принцип естественного воздухообмена, приводящего к опусканию холодного воздуха вниз. Нагретые воздушные массы двигаются вверх. Для работы этих приборов характерна бесшумность и постоянство нагревания охлажденного воздуха, благодаря чему поддерживается комфортная температура. Конвекторы не нуждаются в постоянном присутствии человека, отличаясь безопасностью функционирования. Обеспечение автоматического режима работы достигается за счет терморегуляторов, которые поддерживают заданную температуру. Конвекторы дают возможность организовать единую автономную систему, управляемую централизовано.

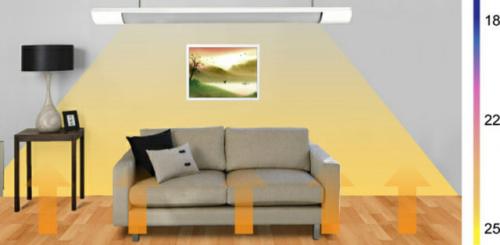

• Инфракрасное . Спецификой системы есть то, что нагревается не воздух, а предметы и люди, находящиеся в отапливаемом помещении. Эффективность работы инфракрасных радиаторов не страдает от сквозняков и открытых окон. Их использованием не приводит к иссушению воздуха и сжиганию содержащегося в нем кислорода. Автономное электрическое отопление квартиры в многоквартирном доме этого типа лучше всего реализуется за счет теплых полов и потолочных радиаторов. Таким образом можно добиться организации экономичного зонального обогрева, когда каждый из участков жилища будет иметь наиболее комфортную температуру.

• Масляные электрические радиаторы . Нагревают воздух посредством металлического корпуса. Каждое такое устройство комплектуется внутренним ТЭНом, разогревающим минеральное масло. Наибольшей эффективностью славятся комбинированные модели, где кроме масляного обогревателя имеется также тепловентилятор. Внутри квартир подобные приборы используются в основном в качестве дополнительного обогрева или в то время, когда центральное отопление еще не включили. Создавать автономную систему с помощью масляных радиаторов дорого и неудобно.

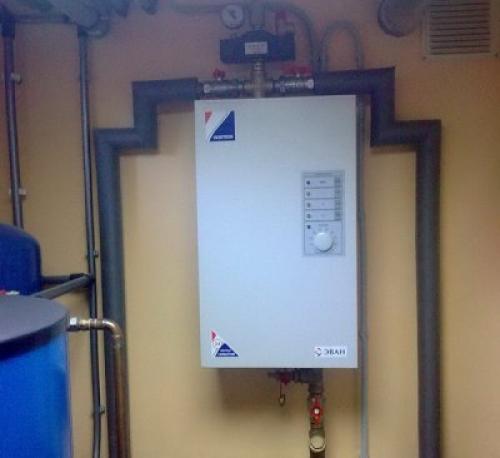

Электрический котел. Как устроен электрический котел для отопления

На передней панели корпуса расположены механические или цифровые элементы управления котлом.

С их помощью можно установить желаемую температуру теплоносителя и регулировать мощность котла.

Некоторые модели с цифровым управлением комплектуются программатором , который предназначен для установки времени включения электрического котла.

В других моделях это реализуют за счет дополнительного устройства, не входящего в комплект.

Под крышкой корпуса электрического котла расположен бак нагрева теплоносителя, а в некоторых моделях и циркуляционный насос. Вода поступает в бак, нагревается и на выходе имеет установленную пользователем температуру. Различают несколько способов нагрева теплоносителя, с помощью электричества, рассмотрим их подробнее.

Если у электрического котла нет встроенного циркуляционного насоса, его нужно установить отдельно. Он осуществляет движение теплоносителя , и без него система отопления работать не будет.

Нагрев за счет индукции

В корпусе металлического теплообменника устанавливается полый медный сердечник , с намотанной на него катушкой . При подаче напряжения возникает электромагнитное поле. За счет него, между корпусом и сердечником, появляются вихревые токи, которые нагревают металл . Теплоноситель, протекающий внутри сердечника электрокотла, нагревается и передает тепло в систему. Этот имеет ряд преимуществ.

• Внутри теплообменника практически не образуется накипи.
• КПД индукционных котлов приближается к 100%.
• Сведено к минимуму количество соединений. Это значительно снижает возможность утечки теплоносителя.
• Благодаря такому способу нагрева, в роли теплоносителя выступает не только вода, но и практически любая жидкость: антифриз, трансформаторное масло, тосол и другие.
• Заявленный срок службы более 30 лет.

Есть и недостатки . Высокая стоимость и большой вес аппарата. Регулировка мощности ступенчатая, а не плавная. Значит, что температуру точно выставить не удастся.

Важно! В случае утечки масла из системы может случиться пожар!

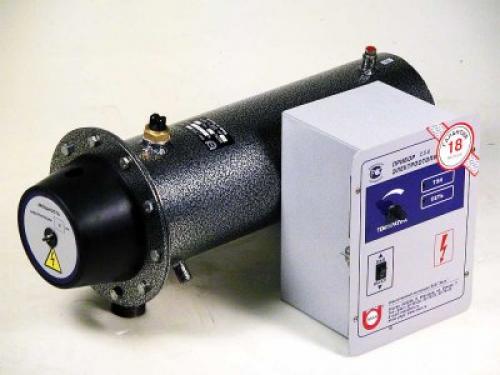

Старый добрый ТЭН

Здесь электрический ток напрямую в нагреве воды не участвует. Он подается на ТЭН. Внутри расположена спираль из материала, обладающего высоким сопротивлением , она-то и нагревается при поступлении тока.

Далее тепло передается наполнителю , с высокой теплопроводностью, потом корпусу ТЭНа . Металлическая оболочка нагревательного элемента повышает температуру теплоносителя. У таких аппаратов присутствуют как преимущества, так и недостатки.

• Самые дешевые модели котлов как раз оснащены ТЭНом.
• Электроника позволяет плавно и точно регулировать температуру воды.
• Минимальная стоимость ремонта по сравнению с другими способами нагрева.
• Внутри таких котлов всегда установлен циркуляционный насос и часто встроен программатор.

Много положительных качеств, но и недостатков немало.

• Со временем на ТЭНе образуется накипь , которая снижает производительность электрического котла, а потом приводит к поломке.
• В качестве теплоносителя используется только вода или специальные жидкости , на основе гликоля.
• Даже если электрический котел регулярно очищают от накипи, нагреватель сгорит, не проработав и 10 лет (естественный износ).
• В случае неисправности датчика перегрева, запуск аппарата без теплоносителя, или его утечка в процессе работы, приведет к поломке ТЭНа из-за перегрева.

Электродный способ

Эти аппараты также называют электролизными или ионными. Принцип работы ионного котла заключается в нагреве теплоносителя путем возбуждения ионов натриевых солей . Вода в этом случае выступает элементом электрической цепи.

В теплообменник опущена пара электродов, на которые подается электрический ток, высокой частоты.

Проходя через воду, от электрода к электроду, ток воздействует на ионы примесей , вызывая нагрев теплоносителя.

Особенность таких аппаратов — медленное изменение температуры воды. Это связано с тем, что регулировка происходит за счет увеличения или уменьшения электрического сопротивления жидкости, путем корректировки расстояния между электродами. Теперь рассмотрим плюсы и минусы системы.

• Размеры и вес ионных котлов значительно меньше , по сравнению с другими типами нагревателей.
• Надежная система защиты , от короткого замыкания.
• КПД таких аппаратов близок к 95%.
• Низкая стоимость.

Что касается недостатков , то их немного, всего один. Теплоноситель в системе должен соответствовать довольно жестким требованиям. Это должна быть вода или специальная жидкость, которая при температуре в 20 градусов обеспечивает электрическое сопротивление 1500 Ом*см. Регулировка производится добавлением в воду соли (для повышения сопротивления) или соды (для понижения).

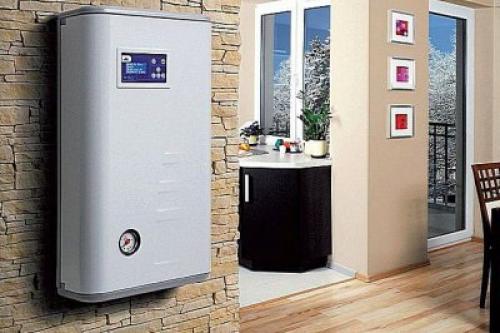

Котел электрический 10 квт. Особенности выбора

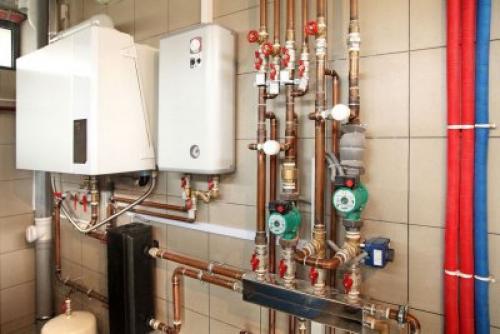

Принцип действия электрических котлов основан на преобразовании электрической энергии в тепловую. С помощью электрических нагревательных элементов внутри установки происходит разогрев теплоносителя, который затем распределяется по трубам отопительной системы.

С учетом вида нагревательного элемента различаются такие разновидности котлов:

1. Установки с тепло-электронагревателями (ТЭНами). Эти элементы состоят из нихромовой спирали в термостойкой изоляции, помещенной в герметичный металлический корпус. Основные недостатки – большой расход электроэнергии и коррозионное разрушение корпуса.
2. Котлы ионного (электродного) типа. Разогрев теплоносителя обеспечивается за счет разности потенциалов на электродах. Основные преимущества – экономичность расхода электроэнергии и быстрота нагрева. Недостатки – высокая цена и необходимость обеспечения специального состава теплоносителя.
3. Индукционные установки. В них используется принцип трансформатора, когда трубы играют роль сердечника и разогреваются в результате наведения магнитного поля. Установки компактны и долговечны, но имеют высокую стоимость и сложную конструкцию.

При выборе оптимальной модели электрического котла необходимо учитывать такие критерии:

1. Мощность. Это определяющий параметр, который рассчитывается по формуле: Р=k(4SxH+Q1+Q2), где k – региональный коэффициент (для центральных регионов равен 1,1-1,3), S – площадь дома, H – высота помещения, Q1- потеря тепла через окна (0,1 кВт на 1 окно), Q2- потеря тепла через дверь (0,2 кВт на 1 дверь). При обустройстве отопительной системы для дома обычно применяются агрегаты мощностью 3-65 кВт.
2. Питающая сеть. Электрические котлы могут рассчитываться на одно- или трехфазную сеть. Оборудование мощностью до 15 кВт может иметь универсальное подключение.
3. Число контуров. Одноконтурные установки обеспечивают только отопительную систему. Двухконтурный котел имеет дополнительную систему для горячей воды.
4. Система управления. Она предусматривает регулировку температуры теплоносителя за счет изменения мощности нагревателя. Система может быть ступенчатой (например, 50, 75 и 100 процентов максимальной мощности) или плавной. Регулировка может обеспечиваться механическим способом или с помощью электроники.
5. Способ монтажа – настенный или напольный.
