Дымоход под угло. Почему не стоит делать дымоход печки под углом

Дымоход нередко изготавливают из жестяных труб. Такую конструкцию собрать несложно. Потребуется только правильно рассчитать его размеры, собрать и надежно заизолировать.

Дымоход – важный элемент любой печи, он позволяют удалить продукты сгорания из помещения. При горящей печи в нем формируется тяга, благодаря которой дымовые газы выходят на улицу.

При покупке материала и устройстве дымовой трубы нужно сначала обратить внимание на ее форму. Специалисты советуют предпочесть цилиндрические трубы, эта форма улучшает удаление дыма.

Важно! Эффективность зависит от количества углов и поворотов трубы. Они становятся причиной того что на поверхностях осаживается много сажи.

Лучше делать дымовой канал – вертикально, но можно размещать трубу под углом, если она не длиннее 2 метров.

Если вы располагаете, канал под углом около 45 градусов, то обнаружите несколько недостатков:

Если дымоход установлен под углом, то верх колена будет больше всего нагреваться, из-за этого возможен преждевременный износ этого участка.
В трубе расположенной под углом, нет участка, способного компенсировать температурное расширение. Одновременно появляется подъемная сила оказывающая воздействие на верхнее соединение, а масса дымохода в это время давит вниз. Из-за различных векторов давления и веса, конструкция может искривиться или разрушится материал дымохода, увеличивается риск образования трещин. Это становится причиной разгерметизации.
Наклонный дымовой канал при прохождении стены, требует большого отверстия, это ослабляет ограждающую конструкцию, и приводит к увеличенным потерям тепла.
Учтите, что придется еще потратить деньги на восстановлении стены, если отверстие большое то затраты на заделку отверстия пропорционально возрастут.
Увеличивается количество конденсата, образующегося в дымовом канале.
Подсоединение дымохода под углом выполнить труднее, чем установить под 90 градусов или вертикально. Причина в том, что одновременно нужно совмещать элементы в 2 плоскостях.

При сборке конструкции приходится наклонять и приподнимать колено, чтобы правильно установить трубу, а выполнять это на высоте неудобно.

Плюсов у этой конструкции мало, в дымоходе, подсоединенном под углом, собирается мало мусора и сажи на наклонном участке. Но это не отменяет необходимости удаления загрязнений, а возможность очистки прямой или горизонтальной трубы не хуже. Поэтому это не станет преимуществом наклонного дымохода.

При таком подключение еще хорошо то, что место поворота не приближаются близко к стенам или потолку. Благодаря этому упрощается устройство защиты от нагрева.

Утверждают, что в наклонном дымоходе, не создается завихрений и не появляется препятствий из-за которых возникает сопротивление потоку газов.

Нужно сказать в заключение, что самостоятельно установить дымоход сможет даже новичок, только при работе на высоте нужно подумать о страховке. Желательно выполнять эту работу с помощником.

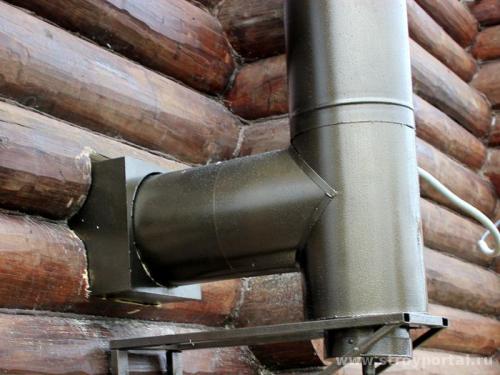

Дымоход через стену. Металлические дымоходы

Здесь при монтаже, помимо того, что учитывается расстояние, чтобы обезопасить стену или перекрытие, принимается различная толщина внутренней стенки для нагревательных приборов, из которых производится вывод продуктов сгорания:

Стенка изготавливается из нержавеющей стали. Дополнительным плюсом такого дымохода является то, что в комплекте к нему идут элементы для того, чтобы осуществить проход дымохода через деревянное перекрытие, кровлю или стену.

Монтаж через стеновое ограждение позволяет избежать необходимости прохождения через перекрытие и кровлю.

Такой способ повышает безопасность системы, поскольку труба располагается на улице и продукты горения не могут попасть в помещение. Для похода металлической трубы через стену применяются готовые детали. При этом важно помнить, что появляется горизонтальный участок и нужно предусмотреть скользящую заделку, которая не позволит повредить дымоход при усадке деревянных конструкций.

Монтаж через наружную стену металлических труб – наиболее простой вариант для изготовления дымохода своими руками. Такой способ позволяет менять направление труб без затруднений. Работу ведут в следующем порядке:

Разметка трассы прокладки, определение точки вывода через стеновое ограждение. Изготовление отверстия по размерам дымохода.Фиксация внутренней части патрубка, прохождение через отверстие в стене, утепление.Изменение направления дымохода под углом 90 градусов с помощью специального тройника с очистным клапаном, который обеспечивает возможность ревизии и очистки.

Устройство устанавливается на некотором расстоянии от стены.Наращивают трубу в высоту. При необходимости изменения направления требуются дополнительные тройники. Фиксация дымохода к стене выполняется с помощью специальных креплений, расположенных через 2 метра.

Дымоход камина под углом. Куда ветер – туда дым

Нарушение тяги в дымоходе — это либо ее недостаточная, либо избыточная сила. В обоих случаях печь или камин перестанут оправдывать ожидания своих владельцев: топливо будет плохо разгораться и гаснуть, а топка — дымить. Причинами возникновения подобной ситуации могут быть:

• слишком малая высота всей дымовой трубы или той ее части, которая возвышается над крышей дома; • неправильно выбранное сечение дымоотводного канала: при слишком узком проходе не обеспечивается выход всей массы образующихся газов, а при чрезмерно широком — хуже прогреваются стенки дымохода, возможно возникновение завихрений, а холодный уличный воздух может образовать обратные потоки; • недостаточное утепление трубы; • избыточная длина или же угол наклона участков дымохода, отклоняющихся от вертикали, особенно в верхней части канала;

• нехватка воздуха, требующегося для нормального горения: в конструкции дымовой трубы следовало предусмотреть дополнительный приточный канал.

При недостаточной высоте дымовой трубы над кровлей часто происходит опрокидывание тяги — виной тому ветер. У конька крыши возникают завихрения воздушного потока, который направлен вниз и, если выход дымохода расположен на подветренном скате, способен задувать дымовые газы обратно в дымоход.

Чтобы задувания не происходило, его оконечная часть должна: • возвышаться не менее чем на 0,5 м над плоской крышей, а также коньком или парапетом скатной конструкции, если до них не более 1,5 м; • располагаться не ниже конька или парапета, если до них от 1,5 до 3 м;

• находиться выше (или на уровне) линии, проведенной от конька вниз под углом 10° к горизонту, если труба удалена от конька на расстояние более 3 м.

Разрежение в дымоходе, необходимое для создания хорошей тяги, зависит от его высоты. Минимально допустимым значением этого параметра является 5–5,5 м от колосника топки до верхнего среза трубы.

Такие требования легко учесть в процессе строительства одно- или двухэтажного дома, однако их соблюдение сопряжено с некоторыми сложностями при установке камина на верхнем мансардном этаже: высота потолков и чердака может оказаться недостаточной.

Хорошая тяга зависит и от правильно рассчитанной площади сечения дымохода, подобранной в соответствии с мощностью генератора тепла.

При невысокой температуре отходящих газов, например, в случае использования современных низкотемпературных котлов, для повышения эффективности работы дымового канала применяются электрические дымососы, устанавливаемые на верхней оконечности конструкции и представляющие собой вентилятор, лопасти которого укрепляются на вертикальной оси. Устройство принудительно удаляет продукты сгорания топлива из трубы, усиливая разрежение в трубе и за счет этого обеспечивая необходимую силу тяги.

Важно

Как вариант, недостаточная эффективность функционирования дымохода может наблюдаться из-за слишком быстрого остывания дымовых газов: особенно часто это происходит в холодное время года при плохой теплоизоляции стенок трубы. Кстати, иногда для восстановления необходимой тяги достаточно утеплить относительно небольшой участок конструкции в ее верхней части.

Источником возникновения проблем при отведении дыма выступают также недопустимые отклонения канала от вертикали. Согласно нормам, при использовании дровяных генераторов тепла они могут составлять не более 30° на участках длиной до 1 м.

Дымоходы, к которым подсоединены камины с открытой топкой, должны быть прямоточными и строго вертикальными, и нарушать это правило нельзя ни в каком случае.

Такие ограничения связаны с повышенной пожароопасностью подобных очагов, и хорошая тяга служит определенной защитой от возгорания расположенных рядом предметов и конструкций.

Бывает, что зимой из неработающего камина дует, тянет холодом, то есть в помещение поступает морозный воздух с улицы. Это случается, когда наружный оголовок дымохода расположен ниже окончания вентиляционной вытяжки. Иногда из-за слишком большой и плохо утепленной мансарды.

Но главной причиной является отсутствие правильно организованного притока воздуха в комнаты, что приводит к понижению давления внутри дома по сравнению с наружным.

Законы физики неумолимы: компенсация возникающего перепада достигается наиболее простым и доступным способом, то есть через дымоход.

Избыточная тяга в трубе приводит к слишком быстрому и неэффективному прогоранию топлива: зачастую этот процесс сопровождается активным и весьма опасным выбрасыванием искр над крышей. Впрочем, справиться с этим неприятным явлением поможет регулировка положения шиберной заслонки.

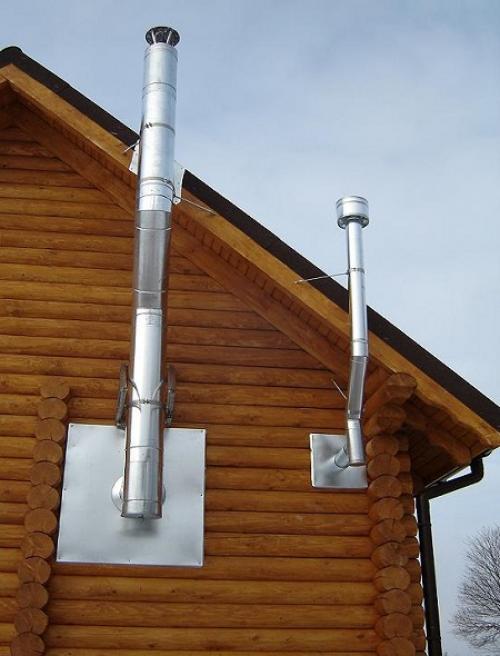

Проход дымохода через стену из пеноблока. Характеристики и монтаж дымоходов через стену и крышу

Там, где расположится дымоход через стену, не должны находиться стыки труб, через которые проведены коммуникации. Первый этап монтажа – подведение трубы дымохода к отопительным котлам.

Вывод трубы дымохода производится под углом 90°.

К установленной трубе перпендикулярно присоединяют следующую часть дымохода. В ее нижнем отделе располагается конденсаторный бак, а к верхнему подсоединяется остальной массив дымохода.

Проход у дымохода через стену нужно изолировать. Лучше всего с помощью теплоизоляционных материалов. Места, где трубы входят и выходят желательно заштукатурить или накрыть защитным кожухом.

Дымоход через стену предполагает использование угловых соединений для лучшего приспособления к архитектуре здания. Все стыки обязательно фиксировать хомутами.

Дымоход через стену

Помните, крепления дымохода нужно устанавливать через равные промежутки (не больше 1 м; оптимальное расстояние – 60 см).После завершения монтажа над горловинами дымоходов устанавливают колпаки. А сама труба обязательно изолируется от стены дома, например, базальтовым волокном.

Монтаж дымохода через деревянную стену обладает некоторыми особенностями. Рассмотрим их немного подробнее.

Во-первых, трубу нужно будет обложить каким-либо пожаробезопасным материалом, к примеру, асбестом или кирпичом.

Во-вторых, обычно используются двухконтурные системы дымоходов. То есть, располагают трубу в трубе с прослойкой из теплоизоляционного материала. Такая система лучше защищена от механических воздействий и обладает хорошей теплоизоляцией.

В-третьих, дымоход, состоящий из одной длинной и прямой трубы, лучше всего будет разместить вертикально и без изменений контура.

В-четвертых, необходимо использовать шибер – специальную задвижку для регуляции тяги.

Дымоход через стену не единственное решение, также обустраивают дымоход через крышу.

Расположение дымовой трубы на скатной крыше правилами не регламентируется. Специалисты по отопительному оборудованию советуют устанавливать дымоход максимально близко к коньку, так как в этом случае только сравнительно небольшой участок трубы расположится в холодной зоне, что, в свою очередь, снизит вероятность появления конденсата.

Не устанавливайте дымоходы вблизи от мансардных окон, так как дымовые газы будут попадать в помещение мансарды и отрицательно воздействовать на самочувствие жителей дома.

По мнению многих кровельщиков, выводить трубу дымохода на крышу лучше всего через конёк. Так как будет несложно сделать узел смыкания трубы и покрытия, а также, будут отсутствовать снеговые карманы. Но в этом случае, придётся построить стропильную систему без несущей основной коньковой балки или же разрывать балку дымоходной трубой, монтируя опоры в местах разрыва (а это не всегда можно сделать, если имеется мансарда).

Помните, дымоход не стоит выводить в ендове. Будет сложно добиться плотного смыкания трубы и кровельного покрытия, а кроме этого, на трубу будут попадать осадки, собранные со скатов. Так же, чтобы расположить дымоход в ендове придётся сильно усложнить всю стропильную систему крыши.

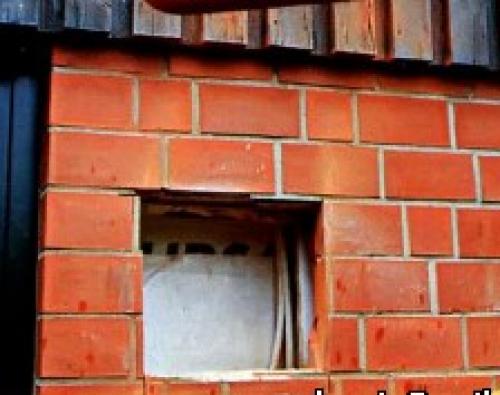

Как вывести дымоход через стену из газобетона. Стена из кирпича или бетона

Выведение трубы дымохода через сооружение со стенами, выполненными из кирпича или бетона, – задача несложная, тем более что такие материалы не относятся к горючим веществам. Правильный вывод трубы предполагает следующие этапы работы:

Определяется местоположение отопительного оборудования.
Осуществляется разметка.
Выполняется проверка отсутствия всевозможных коммуникаций, поскольку они могут быть повреждены в процессе работы.
С помощью перфоратора или отбойного молотка делается отверстие. Идеальной конфигурации можно добиться с применением специальной коронки или путем предварительной наметки окружности. В этих же целях можно просверлить дырочки по всему кругу специальным режущим инструментом небольшого диаметра. Однако и квадратные отверстия не исключаются. Затем вынимается материал, заполняющий середину окружности.
Отрезок трубы прокладывается через стену, однако перед этим необходимо проверить внутреннее пространство на предмет отсутствия стыков. Дальнейшее расхождение таковых может послужить причиной попадания дыма внутрь помещения. Справиться с этим будет довольно проблематично.
Специальным термостойким герметиком заделываются щели.
В зависимости от высоты расположения отверстия может потребоваться монтаж специальной подставки. Наличие небольшого расстояния до земли нередко становится поводом для возведения фундамента в качестве опоры. При этом выкапывается яма глубиной 50 см, в которую высыпается и утрамбовывается песок. Изготовленная из арматуры обрешетка укладывается в середину, заливается раствором бетона и оставляется на некоторое время. Вместе с тем бетонируются столбики из металла. Существует еще один способ фиксации конструкции к поверхности стены. При этом из металлического профиля толщиной 25 мм изготавливается каркас. Нижняя часть оборудуется несколькими укосинами. Соприкасаясь со стеной, они придают ей дополнительной жесткости. Крепеж конструкции осуществляется с помощью анкерных болтов или саморезов типа HEX.
На специальной подставке монтируется тройник, снабженный уловителем конденсата.
На следующем этапе осуществляется сборка всего дымохода. Сэндвич-панели соединяются между собой и закрепляются дополнительно хомутом. Сама же труба из нержавейки крепится с помощью сварочных швов.
Фиксация конструкции к стене осуществляется специальными деталями для образования соединений, которые размещаются на расстоянии не более 60 см друг от друга.
Необходимо следить за расположением стыков труб, не допуская их попадания в хомуты, фиксирующие конструкцию к поверхности стены.
Желательно обходить стороной вылет крыши и не пользоваться горизонтальными лежаками на ней во избежание снижения тяги в самом канале.
Расположение верхнего участка трубы вблизи от конька требует вылета с расстоянием более 50 см.
Использование дополнительных растяжек необходимо при размещении цилиндрического изделия вдали от поверхности стены.
Дымоход, изготовленный не из сэндвич-панелей, требует утепления. Для этого используется базальтовая вата, которая впоследствии покрывается слоем фольги.
Специально предназначенный козырек, закрепленный на вершине сооружения, препятствует попаданию осадков внутрь.

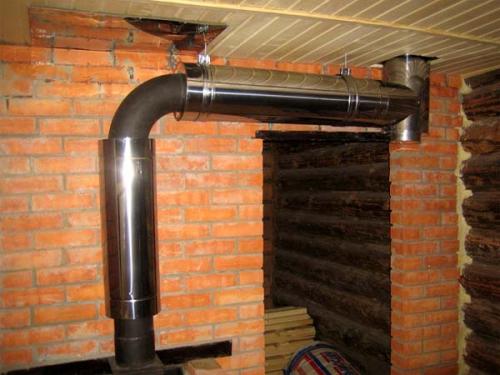

Дымоход под угло. Горизонтальный дымоход: устройство, требования, расчет

Под таким дымоходом нужно понимать, участок который может проходить на каком-то отрезке между печкой, котлом и непосредственно выходом на крышу. Существует и полноценный горизонтальный дымоход, в котором минимум вертикальных каналов.

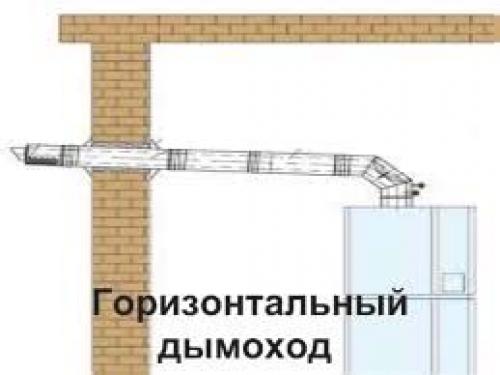

Дымоход горизонтальной конструкции

С горизонтальным дымоходом много нюансов при возведении, нужно учитывать не только длину, как известно, она ограничивается определенными рамками, для каждых каналов. Учитывать нужно уровень наклона, градус, под которым будет пролегать труба. Это особенности, которых нужно придерживаться для обеспечения нормального функционирования печи.

Обращаем внимание, при каких условиях возникает необходимость устройства «лежачей» трубы:

Классический случай, когда необходимо соединить котел с каналом, располагающимся вдали. Такой случай может быть, к примеру, когда печь внутри, а выход на улице. Тогда отрезки проходят сквозь стены.
Когда нужно повысить теплоотдающие характеристики печи. Для этого создают так называемую «змейку», чтобы дым не просто уходил по прямой, а преодолевал извилистый путь, тем самым отдавая больший процент тепловой энергии дому.

Требования к горизонтальным дымоходам

Можно выделить общие требования:

Размеры, максимальная длина не более 3 метров.
Ширина труб не должна меняться на протяжении всего канала.
Уклон обязательно нужно оставлять не менее 1 см. на каждый метровый отрезок.
Внутренние стенки должны иметь только гладкие поверхности и углы.
Максимально допускается сделать три поворота.

Вертикальность не всегда оправдана

Вертикальный канал не всегда оптимальный, особенно когда речь заходит о котлах, размеры не превышают классические габариты и площадь обогрева не большая. В таком случае, требуется получение дополнительной «выгоды» от удаляемого горячего воздуха. Поэтому и конструируют длинные участки горизонтального положения. Кроме того, для некоторых типов котлов, как газовые с закрытым режимом работы, стоячий дымоход в принципе лишний. У него сама конфигурация требует горизонтального участка, то естьобраза. Принцип его работы понятен.

Завихрения – методы решения проблемы

Единственным правильным решением в плане борьбы с завихрениями из печи в трубы и наоборот, считается – сглаживание угловых соединений. То есть, следите за тем, под каким углом у вас находятся стыки. Не должно быть острых поворотов, в противном случае всегда образовываются обратные потоки, тем самым ухудшая тягу.

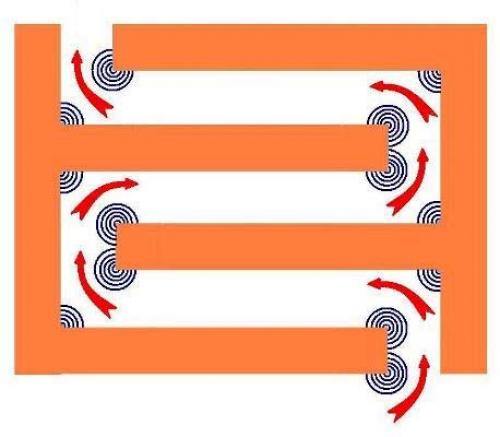

Завихрения внутри дымоходного канала

Это касается не только «лежачих» труб, с подобными проблемами часто сталкиваются и стоячие каналы. Учитывая, что зачастую для конструкции горизонтальных каналов используют металлическую гофру, нержавейку, внимательно отнеситесь к выбору диаметра. Он не должен быть небольшим, трубы с маленьким сечением, на поворотах образуют практически 90 градусный угол.

Дымоход змейка

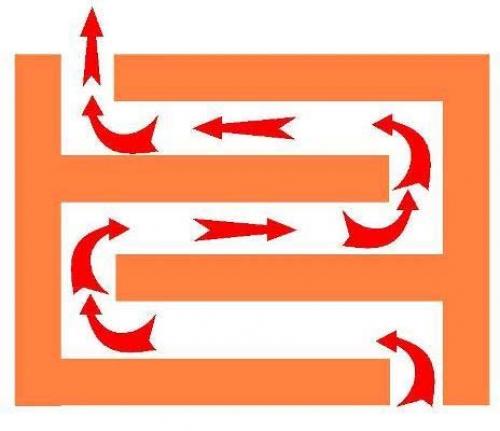

Схема движения газов.

В отличие от вертикальных дымоходов, «змейка» обладает большей прогреваемой площадью, способна отдавать больше тепла. Это так называемые многооборотные, могут даже превышать по размерам длины классический вертикальный «стояк». При условии использования одного объема топлива, отдача тепла у горизонтальных намного выше. Нужно учитывать и особенности, для них требуется очень хорошая тяга, возможно даже принудительного характера.

Дымоход через стену или крышу. Как вывести трубу из бани через стену

Дымоход, который от печи выводят через стену на улицу, называют наружным. Если вы решили выводить дымоход от банной печи в стену, учтите, что максимальная длина горизонтального участка – 1 метр. Больше нельзя – тяга будет недостаточной. Если все-таки без продолжительно горизонтального участка не обойтись, придется устанавливать принудительную вентиляцию (вентилятор). Обратите внимание и на то, что труба дымохода должна находиться от горючих стен и края кровли на расстоянии не менее 500 мм. Если стены у вас деревянные, это может стать проблемой – труба будет достаточно далеко от стены. Для безопасности или нужно будет устанавливать защитный экран (тогда трубу можно расположить ближе к стене) или придумывать крепления, которые удержат конструкцию на заданном расстоянии. Нужно будет также придумать и установить какую-то конструкцию, на которую будет опираться дымоход. Если учесть, что рекомендованная высота дымохода от печи до его окончания – 5 метров, то с системой фиксации придется долго и упорно работать. Делать длину дымохода меньше рискованно – тяга может быть недостаточной, хотя некоторые сокращают ее почти на 1 метр. Сложность заключается еще и в том, что дымоход, особенно в банях, изменяет свою длину из-за температурного расширения. Потому «намертво» прикрутить тоже нельзя, должна оставаться некоторая свобода относительно креплений чтобы труба могла удлиняться/сжиматься .
