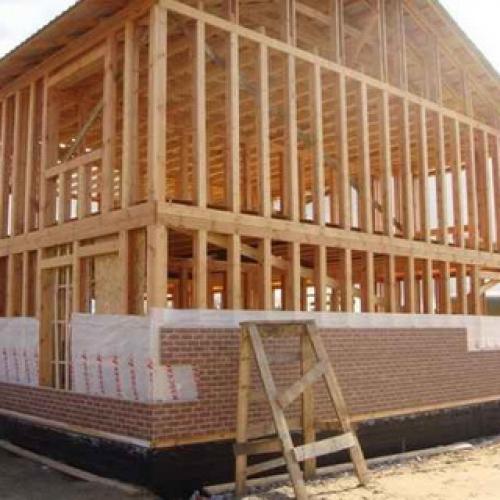

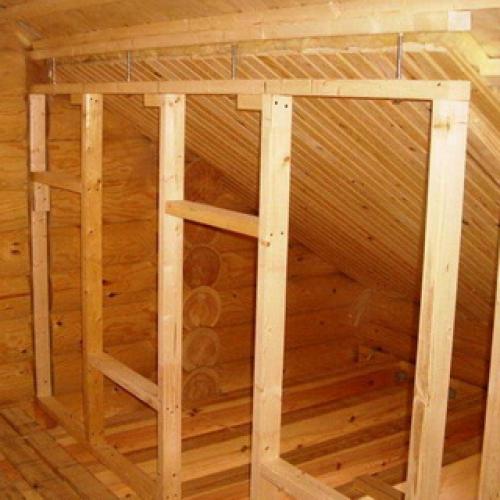

В малоэтажных каркасных зданиях стена представляет собой легкую решетку из деревянных вертикальных брусков и горизонтальных элементов -- балок, обвязок, перемычек, пространство между стойками заполняют утеплителем, оставляя места для оконных или дверных проемов. Расстояние, между стоиками принимается равным 600 мм (6 м). Балки перекрытий располагаются над стойками каркаса с тем же шагом. Тем самым достигается передача усилий с горизонтальных элементов перекрытий на эти стойки без значительных изгибающих моментов в точках опирания.
Стойки выполняются высотой в один или два этажа. В первом случае по верху стоек устраивают горизонтальную обвязку из двух досок 50Х 100 мм на которую опирают балки перекрытия. По балкам устраивают вторую обвязку -- доска 50X100 мм. В одноэтажном здании она служит опорным контуром стропильной конструкиии кровли, а в двухэтажном -- является нижней обвязкой каркаса стены верхнего этажа. Получают так называемый платформенный вариант каркаса.
В двухэтажных зданиях иногда используют другой вариант опирания разрезного каркаса. В этом случае стойки второго этажа устанавливают сразу на верхнюю обвязку непосредственно над нижними стойками, а балки перекрытия размещают рядом со стойкой и раскрепляют специальной распоркой -- доской 50X200 мм.
В случае использования стоек длиной в два этажа балки междуэтажного перекрытия укладывают на специальные прогоны (доски 50x150 мм), врезанные вертикально в стойки каркаса.
Балки в зданиях с каркасными стенами расположены часто с шагом 600 мм. Это позволяет использовать в качестве балок толстые доски 50X200 или 50x220 мм, поставленные на ребро. Такими балками можно перекрывать пролеты до 4,2…4,8 м. Поэтому расстояние между несущими стенами принимают до 4,8 м.
Жесткость каркасам придают специальные раскосы, устанавливаемые между стойками по углам здания, как в продольном, так и в поперечном направлениях.
Ту же функцию выполняют диагональные доски, которые врезают в стойки каркаса с двух сторон угла. Кроме того, значительную пространственную жесткость всему несущему остову придает обшивка.
Шаг стоек каркаса не позволяет в большинстве случаев строить оконные и дверные проемы в пределах 600 мм. Тогда вместо стоек используют укороченные стойки, которые устанавливают на горизонтальные балки-перемычки. При устройстве проемов целесообразно реже производить такие замены и не нарушать системы каркаса в несущих стенах.
Утеплитель, размещаемый между стойками каркаса наружной стены, используется в виде жестких плит (фибролит, камышит и др.) мягких или полужестких матов (минеральная вата, минеральный войлок и др.) или засыпок (шлак, опока, керамзит и др.). Вид утеплителя учитывается при установлении размеров элементов каркаса здания. Так, в случае использования жестких плит стойки каркаса делают минимальных размеров, определяемых их несущей способностью. Жесткий плитный заполнитель может размещаться с двух сторон стойки, образуя достаточно толстую стену с воздушной прослойкой. Такая замкнутая прослойка заметно улучшает термическое сопротивление стены, особенно при последующем оштукатуривании стен с двух сторон. При необходимости отделки интерьеров здания плитными или реечными материалами целесообразно размещать один слой плитного утеплителя между стойками, не закрывая стойки каркаса, которые используют для крепления обшивного материала. Размер стоек каркаса стены, заполняемой полужесткими (мягкими) типами утеплителя, устанавливают исходя не только из условий прочности каркаса, но и с учетом толщины утепляющего слоя, определяемого теплотехническим расчетом; размер стойки каркаса принимается равным толщине стены. Этому же правилу следуют при назначении размеров стоек в зданиях с засыпным утеплителем: они не должны быть меньше толщины утепляющего слоя.
Каркасные деревянные стены с утеплителем. Выбор места установки теплоизоляции
Сначала уделю немного внимания тому, где лучше обустраивать теплоизоляционный слой – снаружи или изнутри. Я предпочитаю именно наружное утепление, однако чтобы не быть голословным, предлагаю ознакомиться с таблицей, где изложены особенности двух упомянутых вариантов. Изучив ее, вы самостоятельно сможете принять взвешенное решение.
Внутреннее утепление менее эффективно, чем внешнее.
| Наружное | Внутреннее |
| Схема наружного утепления предусматривает, что весь утепляющий пирог будет размещен с внешней стороны жилого помещения, поэтому во время проведения строительных работ интерьер комнат не страдает. | При внутреннем утеплении необходимо демонтировать декоративную отделку комнат, а после монтажа утеплителя выполнять чистовую отделку с нуля. Это увеличивает время на выполнение работ и сметную стоимость строительства. |
| При наружном утеплении теплоизолирующий слой одновременно защищает ограждающие конструкции каркасного дома от воздействия разрушающих внешних факторов: температурных колебаний, дождя и ультрафиолетового излучения. | Внутреннее утепление смещает точку конденсации влаги внутрь стены, вследствие чего ограждающая конструкция увлажняется, что существенно сокращает срок ее службы. |
| Деревянная стена, находящаяся в прямом контакте с теплым воздухом в комнате, накапливает тепловую энергию, а при снижении температуры воздуха снаружи отдает ее, избавляя от необходимости использования нагревательных приборов. | Утеплитель, установленный внутри, не защищает ограждающую конструкцию от мороза. Стена подвергается многочисленным циклам замораживания и оттаивания, которые приводят к разрушению ее внутренней структуры. |
Стены деревянные каркасные это. Материалы для стен деревянного дома, их достоинства и недостатки
Для стен малоэтажных зданий традиционным материалом является дерево. Самыми комфортными по санитарно-гигиеническим требованиям являются брусчатые и рубленые стены из хвойных пород деревьев. Их недостатками являются осадочная деформация в первые 1,5-2 года и невысокая огнестойкость.

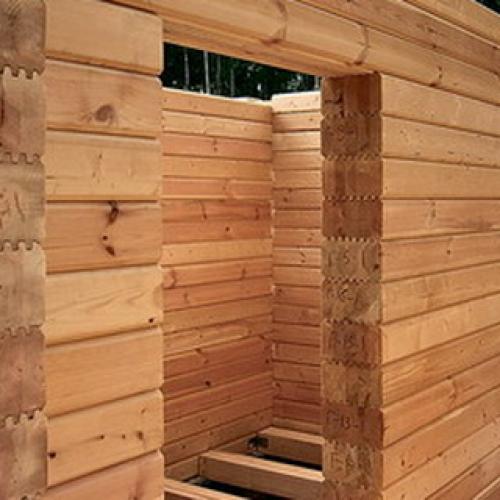

Основные виды стен деревянных домов – это рубленые из бревен или брусьев, каркасные, щитовые и каркасно-щитовые.
Каркасные стены в деревянном доме оправданы при наличии пиломатериалов и эффективных утеплителей. Каркасные стены не требуют массивных фундаментов , в отличие от рубленных не дают послепостроечных деформаций. Огнестойкость и капитальность каркасных стен повышается при облицовке их кирпичом .
Самыми комфортными материалами для деревянных стен по санитарно-гигиеническим требованиям (в том числе ввиду низкой теплопроводности) являются хвойные породы деревьев. Хвойные породы подходят больше, потому что имеют более правильную форму ствола и меньше подвержены загниванию, чем лиственные.
Чтобы получить отличный материал для стен деревянного дома, лес необходимо «валить» зимой, тогда древесина будет сухой и легкой для обработки. Рассчитывайте минимальный диаметр бревен исходя из следующего соотношения: на каждый градус возможного мороза -0,8 см диаметра бревна или толщины бруса. Севернее Москвы бревна должны быть диаметром 20-25 см. Их шкурят чтобы под корой не скапливались паразиты.
Достоинства деревянных стен заключаются в том, что они обладают низкой теплопроводностью, поэтому, если зимой дом не отапливался, прогреть его до комфортных условий можно за несколько часов. Дерево создает здоровый микроклимат в доме, лишняя влажность быстро выводится из помещения. Стены из дерева относительно легки и устойчивы к деформациям. Их можно строить на столбчатом фундаменте или фундаменте «плавающие столбики». Деревянные стены выдерживают неограниченное число циклов «замораживание/оттаивание», а потому срок их службы может превышать 100 лет.
Недостатки деревянных стен в том, что они легко воспламеняются и подвержены действию насекомых-вредителей и гниению, После возведения деревянных стен до начала их отделки должно пройти не менее года, пока стены «осядут». При этом величина осадки может достигать 10%, что значительно больше, чем у каменных или каркасных стен (1 -3%). Брус при высыхании может деформироваться. Конопатка стен — сложная и дорогостоящая процедура. Поэтому дерево целесообразно применять при строительстве небольших коттеджей (не более 2 этажей).
