Введение

Теплый водяной пол – это удобное и эффективное решение для обогрева помещения. Он не только обеспечивает комфорт, но и позволяет сэкономить на отоплении. В этой статье мы рассмотрим, как самостоятельно установить теплый пол водяной, без привлечения специалистов.

Необходимые материалы и инструменты

Перед началом работ необходимо подготовить все необходимые материалы и инструменты. Вот что вам понадобится:

• Трубы для теплого пола (металлопластиковые или полимерные)
• Котел или тепловой насос
• Распределительные узлы (коллекторы)
• Циркуляционный насос
• Термостат
• Изоляция
• Стяжка
• Гвозди, дюбеля, хомуты
• Инструменты: дрель, пила, ключи, уровень и т.д.

Пошаговая инструкция

Этап 1: Подготовка основания

Первым делом необходимо подготовить основание пола. Оно должно быть ровным, сухим и чистым. Если на полу есть старая стяжка, ее нужно демонтировать. После этого проверьте уровень пола и при необходимости выровняйте его.

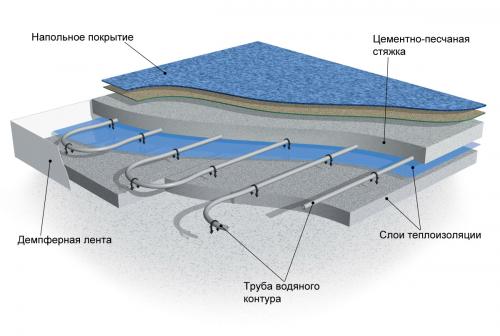

На подготовленное основание укладываем изоляцию. Это может быть пеноплекс или другой утеплитель. Изоляция необходима для того, чтобы тепло не терялось в землю.

Этап 2: Установка труб

Следующий шаг – установка труб. Трубы для теплого пола укладываются по определенной схеме. Существует несколько типов укладки: змеевая, спиральная и т.д. Выберите ту, которая лучше всего подходит для вашего помещения.

Трубы нужно закрепить к основанию с помощью хомутов или клипс. Убедитесь, что они расположены на одинаковом расстоянии друг от друга.

Этап 3: Монтаж котла и распределительных узлов

Котел или тепловой насос является сердцем системы отопления. Его нужно установить в удобном месте, желательно рядом с системой водоснабжения.

Распределительные узлы (коллекторы) необходимы для распределения теплой воды по трубам. Установите их в месте, где к ним будет удобен доступ.

Этап 4: Заливка стяжки

После того как трубы установлены, нужно залить стяжку. Она должна быть не менее 5 см толщиной. Для стяжки используйте бетон или специальную смесь для теплых полов.

Перед заливкой убедитесь, что трубы не повреждены и правильно расположены. После заливки дайте стяжке полностью высохнуть – это может занять несколько дней.

Этап 5: Подключение системы

После того как стяжка высохла, можно подключать систему к котлу и термостату. Убедитесь, что все соединения герметичны и правильно выполнены.

Проверьте систему на герметичность, запустив воду под давлением. Если все в порядке, можно подключать систему к источнику тепла.

Советы по выбору материалов

Выбор материалов играет ключевую роль в надежности и эффективности системы. Вот несколько советов:

Материал	Рекомендации
Трубы	Используйте трубы из качественных материалов, таких как металлопластик или полимеры. Они более долговечны и устойчивы к коррозии.
Котел	Выбирайте котел с хорошим коэффициентом эффективности. Конденсационные котлы считаются самыми экономичными.
Изоляция	Используйте качественную изоляцию, такую как пеноплекс. Она обеспечит минимальные тепловые потери.

Возможные ошибки новичков

При самостоятельной установке теплого пола важно избегать распространенных ошибок. Вот несколько из них:

• Неправильная схема укладки труб
• Недостаточная изоляция
• Неправильное подключение котла
• Недостаточная герметичность соединений

Советы по эксплуатации

Для того чтобы система теплого пола служила долго и эффективно, следуйте этим советам:

• Регулярно проверяйте герметичность соединений
• Контролируйте температуру воды
• Избегайте перегрева системы
• Регулярно обслуживайте котел и насос

Связанные вопросы и ответы:

Какие преимущества у водяного теплого пола перед другими системами отопления

Труба теплого пола обязана соответствовать определенным требованиям, потому что из нее будет создана надежная, долговечная и безопасная система обогрева. При этом нельзя использовать для такого отопительного контура обыкновенные трубопроводы для холодного водоснабжения и ГВС. Ведь они неспособны выдерживать нагрузки системы напольного обогрева.

Немалое значение имеет диаметр трубы для теплого пола. Он подбирается с учетом условий монтажа и эксплуатации системы. Обычно используют изделия, у которых диаметр составляет 16 или 20 мм. Намного реже прокладывают продукцию сечением 25 мм.

При создании напольного отопления чаще укладывают трубы диаметром 16 и 20 мм Источник stroy-podskazka.ru

Когда осуществляется выбор трубы для теплого пола, обязательно учитывая ее долговечность. Трубопровод обязан выдерживать резкие изменения давления и температуры. При этом в нем не должны появляться повреждения. Кроме того, он обязан выдерживать бактериологическое, и даже химическое воздействие.

Подбирая трубы для системы напольного обогрева, обязательно обращают внимание на их герметичность. Помимо этого, они не должны окисляться. Такие трубопроводы также обязаны быть эластичными. Мастер должен их без труда изгибать. При этом они обязаны не трескаться. Кроме того, в местах изгиба не должно возникать никаких изломов.

Трубопровод для теплого пола обязан легко изгибаться Источник gallery.profi.ru

Важно! Перечисленным критериям не соответствуют чугунные трубы. Поэтому их не используют при создании напольного отопления. Однако под эти требования проходят трубопроводы из нержавейки, меди, полиэтилена и полипропилена.

Такую продукцию выпускают многие производители. Поэтому, когда выбирается труба для теплого водяного пола – какая лучше из доступного ассортимента с учетом конкретных условий эксплуатации помогут разобраться специалисты. К ним всегда необходимо обращаться, чтобы не ошибиться при покупке продукции.

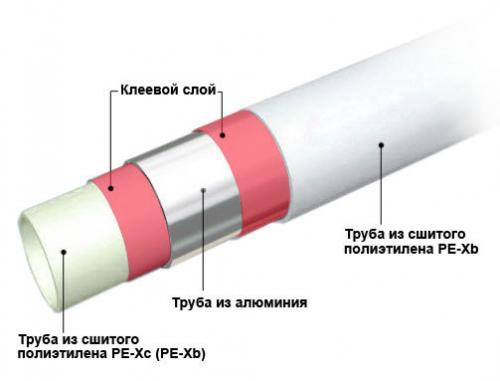

Трубные изделия из сшитого полиэтилена

Большое количество производителей изготавливают трубопроводы из сшитого полиэтилена. Он обозначается PE-X. Это полимер этилена. У него молекулы сшиты в поперечном направлении. Трубные изделия из него относительно новая продукция.

Материал отличается трехмерной термически стойкой структурой, состоящей из вытянутых углеводородных молекул. Благодаря молекулярной решетке с поперечными связями сшитый полиэтилен способен в течение продолжительного времени выдерживать существенные температуры. Поэтому трубы из него применяются в полах во время создания отопительных систем.

Бухты труб из полиэтилена Источник тдродник.рф

Расчёт тёплого пола по потерям тепла, определение метража труб и других данных

Кроме того, сшитый полиэтилен инертен к электричеству и химическим веществам. На него также отрицательно не влияют агрессивные среды. Он абсолютно устойчив к коррозии.

Внутри трубы из сшитого полиэтилена отличаются идеальной гладкостью. Из-за такой особенности они создают минимальное гидравлическое сопротивление. При этом в трубопроводах не возникает засорений.

Трубопроводы из сшитого полиэтилена – это эластичная продукция, что позволяет создавать системы необходимой конфигурации. При этом для их изгиба не нужно выполнять предварительный нагрев и даже использовать специальный инструмент.

Важно! Сшитому полиэтилену характерна «структурная память». Другими словами, материал восстанавливает исходную структуру после нагрева. Поэтому после излома трубе можно легко вернуть первоначальную форму.

Существует три распространенных разновидности трубопроводов из сшитого полиэтилена. Они отличаются степенью сшивки. Ее всегда учитывают, когда решают, какие трубы лучше использовать для теплого водяного пола:

1. PE-Xa – достаточно высокая степень сшивки путем применения пероксидной технологии. Другими словами, полиэтилен нагревается при высоком давлении и одновременном использовании пероксидов. Технология позволяет получить материал с прочной структурой. Максимальная температура составляет 95°C, которую он способен выдержать.
2. PE-Xb – средняя степень сшивки благодаря применению силановой технологии. Исходный материал подвергается химическому воздействию при использовании силана.
3. PE-Xc – наименьшая степень сшивки, достигаемая путем облучения полиэтилена электронами.

Все три разновидности трубопровода применяются при создании напольного обогрева. Однако чаще используются изделия PE-Xb и PE-Xc. Причина этому их меньшая цена и большая эластичность.

Как выбрать подходящие материалы для водяного теплого пола

Для расчета всех параметров будущего теплого пола – водяного или электрического – надо определить, сколько Ватт теплоты подать на обогрев конкретного помещения. Предлагаем посчитать требуемую мощность отопления простейшим способом – по площади либо объему комнаты.

Совет. Монтаж напольных греющих контуров – удовольствие недешевое. Цена работ с учетом материалов и комплектующих колеблется в диапазоне 5—8 у. е. за квадратный метр (без установки и подключения котла). Если вы планируете нанимать бригаду мастеров и не располагаете проектом системы отопления, требуйте выполнения всех расчетов от исполнителей, потом сравните результаты.

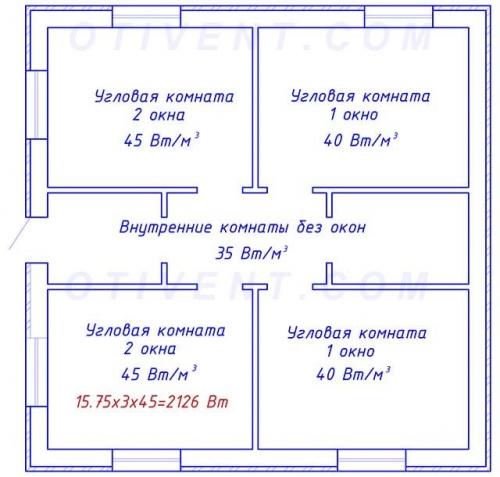

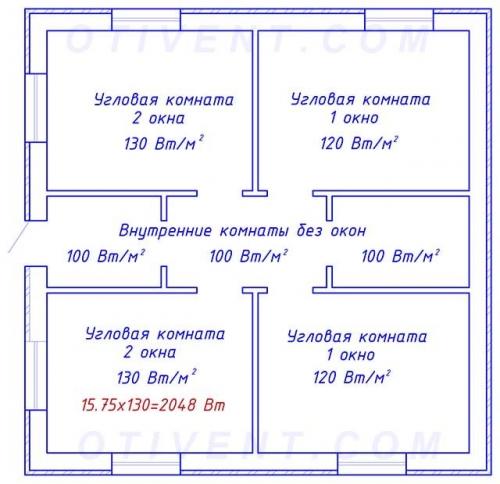

В качестве примера используем планировку небольшого одноэтажного дома 100 м² (по наружному обмеру), показанную на чертеже. Заметьте, угловые комнаты со световыми проемами и внешними стенами потеряют гораздо больше тепла зимой, нежели внутренние – коридор, санузел и прихожая. Нюанс учтен в предлагаемой методике:

1. Путем обмеров и перемножения длин выясните квадратуру каждого помещения.
2. Площади комнат с одной наружной стенкой и световым проемом умножьте на 0.1 кВт. К данной категории относятся и центральные помещения (в примере – прихожая, ванна и коридор).
3. На обогрев комнат, расположенных в углах здания, потребуется выделить больше тепловой энергии. Квадратуру помещения с двумя внешними стенами и окном следует помножить на 0.12 кВт (кухня и детская).
4. Если в угловой комнате присутствует 2 и более оконных проема, площадь умножается на 0.13 кВт (гостиная и спальня на планировке).

Результаты вычислений – это требуемая теплоотдача отопительных контуров либо радиаторов в киловаттах отдельно по каждому помещению. С полученными цифрами можно переходить к следующему этапу расчета.

Примечание. Указанные величины справедливы для средней полосы РФ и Республики Беларусь. Для жилищ, расположенных на юге, значения тепловой мощности необходимо умножить на коэффициент 0.7. В северных регионах к результатам применяется повышающий коэффициент 1.5—2.

Вышеописанная методика не годится для комнат с потолками 3 и более метров. В подобных случаях потребное количество теплоты считается по объему помещений, умножаемому на 35, 40 или 45 Вт в зависимости от расположения внутри здания. Подробно расчет нагрузки на систему отопления изложен в отдельной статье.

Как рассчитать необходимую мощность системы водяного теплого пола для моего дома

Прежде чем выбрать необходимый метод монтажа, стоит узнать о таком понятии, как «шаг укладки» — определенное расстояние между монтируемыми трубами, которое обеспечивает необходимую теплоотдачу напольного отопления. Например, удельный тепловой поток с шагом 15 см составит от 50 до 100 Вт на кв.м. покрытия.

Стоит отметить, что монтировать трубы с шагом менее 10 см очень трудно, т.к. сгиб трубы имеет очень малый радиус, что может привести к ее заломам и повреждению теплопровода в целом.

Как показывает практика, оптимальным вариантом считается шаг 15 либо 20 см, т.к. при укладке труб с расстоянием более 25 см нарушается равномерное распределение теплого потока в жилой комнате.

В дальнейшем этот параметр нам еще пригодится для расчетов необходимой длины прокладываемого теплопровода.

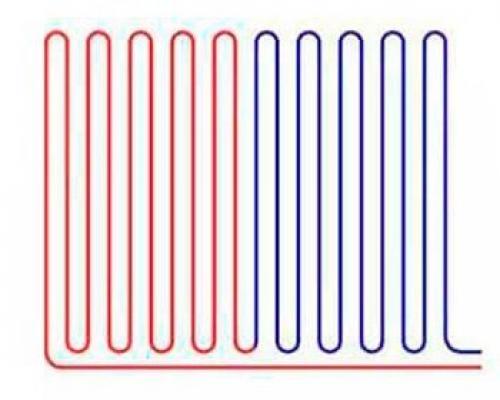

Змейка

Простейшая схема укладки труб, которую при правильных расчетах и проектировании можно смонтировать своими руками. Трубы укладывают от одной стены к другой и затем подводят обратно к распределительным узлам.

Однако, по тепловому потоку классическая змейка уступает остальным вариантам, поэтому такой метод укладки рекомендуется применять к небольшим по площади помещениям.

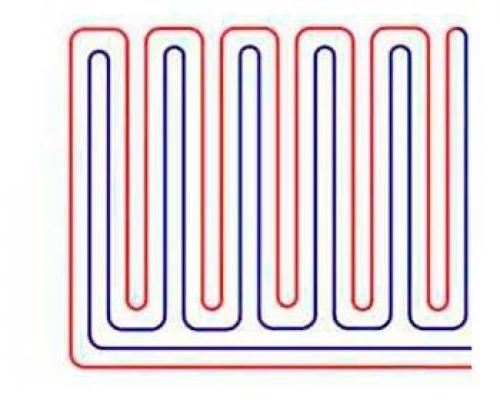

Двойная змейка

Данная схема решает проблему неравномерного распределения теплового потока в жилых комнатах. Двойной ряд трубопровода компенсирует перепад температур, тем не менее могут возникнуть определенные сложности при монтаже труб.

Наибольшая эффективность тепловой отдачи достигается при укладке теплого пола представленным вариантом в узких комнатах.

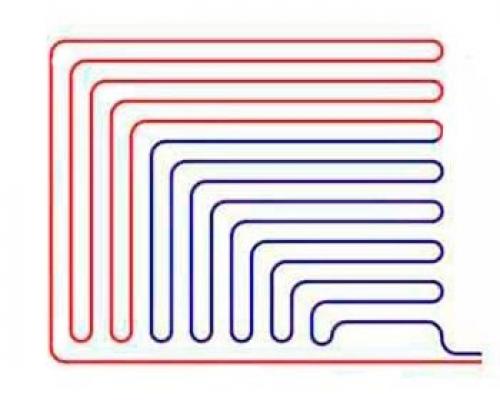

Угловая змейка

Подобная укладка применяется в жилых комнатах с одной или двумя внешними стенами. Вначале тубы выкладываются на холодных участках — вдоль стен, выходящих на улицу, — чтобы избежать значительных тепловых потерь. Такая схема используется также в помещениях, где необходимо выделить зоны с разными температурными режимами.

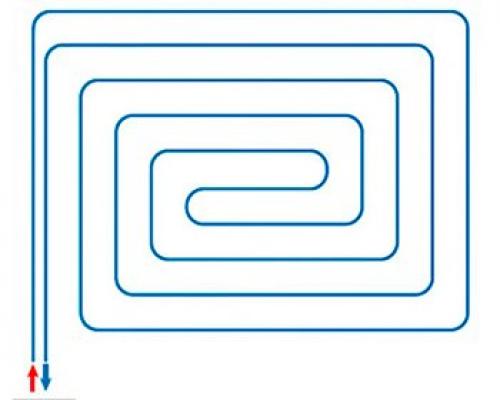

Улитка (спиральная схема)

Один из самых популярных способов монтажа труб водяного теплого пола. Такой метод укладки отличается высокой теплоотдачей и равномерным распределением тепла. В большинстве случаев, где площадь помещение более 15 кв.м., применяется данный вариант монтажа теплого пола.

Описываемая схема обладает низким гидравлическим сопротивлением, что обеспечивается благодаря меньшему количеству поворотов трубопровода и большому углу сгиба. Спиральная укладка начинается вдоль стен и сужается к центру, после чего возвращается к распределительной гребенке.

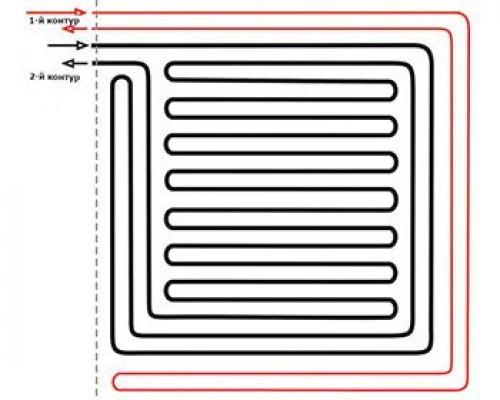

Два контура

В больших по площади помещениях для большей эффективности отопления напольный обогрев рекомендуется разделять на несколько контуров. При этом шаг укладки можно варьировать в зависимости от желаемой теплоотдачи.

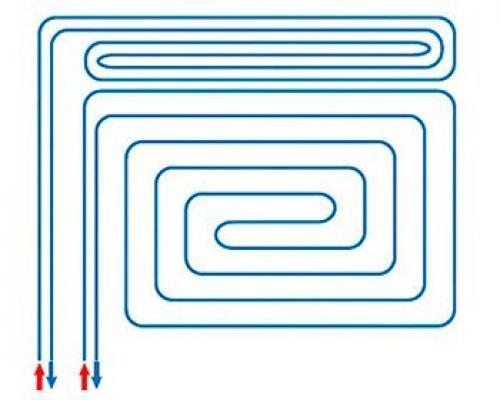

Комбинированная схема

Комбинация змейки со спиральной схемой укладки трубопровода применяется в помещениях нестандартной конфигурации, со сложными изгибами стен или там, где необходимо реализовать несколько вариантов обогрева жилой комнаты.

Расчет длины трубы для теплого пола

Укладка водяного теплого пола требует точных вычислений и тщательно продуманной схемы укладки.

Чтобы правильно рассчитать необходимую длину трубопровода, используют условную формулу:

L=S/N*1,1, где:

• S – площадь комнаты, где будет производиться монтаж напольного отопления.
• N – шаг укладки трубы (измеряется в метрах: 15 см – это 0,15 м).
• 1,1 – условный коэффициент, необходимый для сгибов тепломагистали.

Как правильно спроектировать схему водяного теплого пола

Сшитый полиэтилен – это материал, который получают полимеризацией этилена с дополнительной поперечной прошивкой на молекулярном уровне.

Сшитый полиэтилен демонстрирует особенные физические свойства:

• Монолитность. Полиэтиленовые трубы не растрескиваются под действием низких температур.
• Высокая степень эластичности. Трубы легко сматываются в бухты, изгибаются, не ломаясь.
• Сохранение первоначальной формы. Если к трубе из сшитого полиэтилена приложить физическое усилие и деформировать ее (например, растянуть в диаметре), то по окончании воздействия материал будет стремиться вернуться к первоначальной форме.
• Сохранение формы при воздействии высокой температуры. При транспортировке горячего наполнителя трубопровод не деформируется, при условии, что нет одновременного воздействия давления.
• Химическая инертность. Трубопровод из сшитого полиэтилена остается химически устойчивым к действию слабокислой или щелочной среды, к органическим растворителям. При длительном воздействии жиров полиэтиленовые трубы могут несколько разбухнуть. Сшитый полиэтилен не поглощает и не выделяет вредных веществ. Рекомендуется для транспортировки питьевых жидкостей и для эксплуатации в пищевой промышленности.
• Экологичность. Отсутствие в составе материала тяжелых металлов и галогенов.
• Устойчивость к ударам при низких температурах (до -50 градусов).
• Способность гасить звуковые волны.
• Устойчивость материала к гидроударам в процессе эксплуатации.
• Идеальная гладкость поверхности внутренней стенки. На полиэтиленовых коммуникациях не откладываются соли или механические примеси.
• Небольшой вес погонного метра.

Какие инструменты и материалы мне понадобятся для установки водяного теплого пола

Установка теплого водяного пола в качестве основной или дополнительной отопительной системы требует максимального внимания и знания последовательности действий.

Если что-то пойдет не так, то слишком трудно и дорого будет внести изменения, особенно после укладки финишного покрытия. Чтобы этого избежать, надо знать, как включить водяной теплый пол.

Подача теплоносителя в систему

Способ заливки воды в систему зависит от того, как она устроена. Чаще всего для этого устанавливается кран, подающий теплоноситель от водопровода к трубам теплого водяного пола.

Система водяных полов не нуждается в ежегодном сливе воды после отопительного сезона, но специальный кран для этого должен быть на выходном коллекторе.

Перед тем, как систему наполнить водой, ее нужно тщательно промыть , ведь при укладке труб в них мог попасть мелкий строительный мусор. Чтобы от него избавиться, нужно заливать и сливать воду до тех пор, пока она не станет чистой.

Производители рекомендуют обновлять теплоноситель с каждым новым сезоном и если следовать их совету, то такую промывку нужно делать каждый раз. Но, как показывает практика, достаточно проводить такие работы раз в 3-4 года, хотя некоторые потребители не сливают воду десятилетиями, и система работает отлично.

Следующий этап работ – это тестированный запуск водяного теплого пола после заливки в него теплоносителя.

Тестовый запуск

Опрессовка – это проверка под давлением всей системы на возможное наличие протечки в трубах и в местах их соединения.

Без этого этапа заливать раствор и стелить финишное покрытие просто бессмысленно. Он проводится, когда все трубы подсоединены к распределительному коллектору.

Каждый обогревательный контур по отдельности нужно наполнять жидкостью до тех пор, пока из него не выйдет весь воздух. Для этого вентили, как регулирующие, так и термостатные, нужно открыть и закрыть.

Для каждого вида труб теплого водяного пола необходим свой тип опрессовки:

1. Если применяется металлопластик, то для запуска используют холодную воду , подаваемую в систему под давлением 6 Бар. Если в течение суток оно не упало, то конструкция прошла испытание и можно приступать к дальнейшей работе – заливать стяжку поверх наполненных водой труб, которые находятся под давлением. На всем этапе проверки при таком давлении воздухоотводчики должны быть закрыты, иначе через них польется вода.
2. Для труб из сшитого полиэтилена проверка требует других действий:
   • во-первых, давление для опрессовки должно в два раза превышать рабочее, но не ниже, чем 6 Бар;
   • во-вторых, нужно следить, когда оно начнет падать (приблизительно 30 мин.) и снова поднять его;
   • в-третьих, такие действия следует провести трижды и только после этого нужно снова увеличить давление вдвое и оставить систему на сутки;

Если за это время давление упало не более чем на 1.5 Бара и не видно протечки, то система прошла испытание.

В виде дополнительной проверки опытные мастера рекомендуют применить испытание максимальным нагревом системы. Подобный первый прогрев водяного теплого пола покажет, насколько качественные трубы. Для этого нужно разогреть их до +80-85 градусов и оставить на полчаса. Если нигде не видно протечки или пара, то конструкция готова к заливке раствором.

Стяжку после всех проверок нужно заливать только на полные трубы, чтобы она «учла» их измененную форму.

Как запустить теплый водяной пол правильно?

Первый запуск теплого водяного пола проводится нагревом теплоносителя до +20-25 градусов. Нужно дать системе пару дней отстояться, после чего каждый день увеличивать этот показатель на 10 градусов, если используется вода и на 5, если теплоноситель – антифриз.

Весь процесс постепенного разогрева конструкции напрямую зависит от размера помещения. Если оно небольшое, то можно уложиться всего в пару дней, но так как запуск теплого водяного пола устраивается после всех проверок, заливки бетона и укладки напольного покрытия, то лучше не спешить с резким подъемом температуры. Это может вызвать появление трещин в стяжке.

Как правильно уложить трубы для водяного теплого пола

Чтобы понять, как правильно пользоваться теплым полом, следует изучить конструкцию основных видов систем. Разберем “начинку” водяного, кабельного и инфракрасного обогрева. Посмотрим фото примеры.

Водяной пол

Самую сложную конструкцию имеет теплый жидкостный пол.

Основные элементы системы:

• Насос — прибор, осуществляющий принудительную циркуляцию жидкости в трубах. В результате его работы в системе поддерживаются оптимальные параметры температуры. Для водяного пола подходят центробежные экземпляры с возможностью смены режима работы. Такие модели позволяют варьировать скорость продвижения жидкости по контуру системы.
• Котел — устройство, отвечающее за нагревание теплоносителя в трубах. Этот элемент включают в систему, отрезанную от центрального отопления.
• Коллектор — узел, служащий для распределения жидкости по контурам системы теплого пола. Он отвечает за равномерную циркуляцию теплоносителя и его возвращение в котел для повторного нагрева.
• Терморегулятор — устройство, отвечающее за показатели нагрева теплоносителя в системе. Прибор помогает снизить затраты электроэнергии и оптимизировать процесс эксплуатации теплого пола.
• Изоляция труб — система защиты контура, предотвращающая потери тепла и образование конденсата.

Если система жидкостного пола работает от котла, важно выбрать подходящую модель оборудования. Типы приборов: газовые, электрические, экземпляры на топливе, комбинированные. Наиболее распространены первые два варианта.

Водяная система сочетается практически со всеми видами чистовых покрытий. Самый распространенный вариант оформления —.

Кабельный пол

Нагревающими элементами в кабельных полах служат одножильные или двухжильные кабели. Вторые проще в монтаже, поэтому более распространены.

Варианты кабелей по техническим характеристикам:

• По типу управления: саморегулирующиеся и резистивные.
• По типу сечения: круглые и плоские.
• По типу подавления электромагнитных помех: с экраном и без.

Кабели укладываются под бетонную стяжку и чистовую отделку. Элементы начинают нагреваться при подключении системы к сети. Однако для корректной работы конструкции нужно, чтобы кабели были хорошо закреплены. Чаще всего их фиксируют на армирующую сетку.

Еще один вариант электрического пола — кабельно-матовый. Такая конструкция представляет собой тепловое полотно из монтажных сеток и уложенных на них кабелей. Пример показан на фото.

Кабельные системы часто прячут под. Популярные варианты оформления —. Подойдет и плитка.

Инфракрасный пол

Инфракрасный пол — полимерное основание с токопроводящими полосами. Чаще всего встречаются пленочные и ленточные конструкции. Они работают за счет отопительного контура из серебряных и медных элементов. Эти металлы — отличные проводники тепла.

Стержневой инфракрасный пол выполнен в виде матов с нагревательными элементами. Принцип работы аналогичен двум другим видам теплого покрытия.

На инфракрасную систему можно смело укладывать линолеум, плитку, паркет, ламинат или пробку. Такие теплые полы сочетаются почти со всеми вариантами отделки.

Как соединить трубы и убедиться в их герметичности

Полы в частных жилых домах являются одними из наиболее холодных поверхностей. Поэтому их утепление позволит существенно снизить траты на отопление . В качестве утеплителя можно использовать теплоизоляционные материалы или установить в своем доме теплые водяные полы. Как выглядит данная система и стоит ли делать водяной пол в деревянном доме, читайте ниже.

Что это такое?

Система водяных полов представляет собой сеть труб (чаще металлопластиковых), которые устанавливаются под напольное покрытие. Эти трубы соединяются с отопительной системой, по ним и будет подаваться горячая вода, которая нагреет пол. Они укладываются на лаги перекрытий или на черновое покрытие.

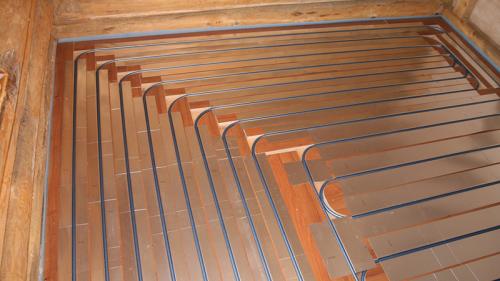

В доме, сделанном из дерева, нецелесообразно применять цементную стяжку из-за ее большого веса. Лучше для этих случаев подходят следующие системы укладки теплого пола :

1. Модульная . Состоит из составных деревянных частей. Конструктивная ее особенность заключается в том, что модули снабжены необходимыми канавками. Туда и будут впоследствии уложены отопительные трубы.
2. Реечная . Особенность этой системы в том, что элементы отопления будут проходить между двумя листами ДСП или досками.

При использовании модульной системы она же будет являться черновым полом. Поверх укладывается напольное покрытие. Деревянные материалы (паркет, паркетная доска, ламинат) настилаются на алюминиевые пластины напольной системы. Если планируется в качестве покрытия использовать плитку, линолеум или ковролин, нужно создать дополнительную прослойку. Оптимальным материалом для этого станет цементно-стружечная плита (ЦСП) . Необходимо четко следить за правильностью укладки элементов реечной системы, поскольку от этого зависит качество проделанной работы. Для правильного распределения тепла по поверхности пола используется алюминиевая фольга. При укладке важно соблюдать все нюансы и следить, чтобы фольга плотно прилегла к трубам.

Достоинства и недостатки системы

Среди преимуществ системы водяного отопления можно назвать:

• Нагрев помещения происходит равномерно за счет большой площади нагреваемой поверхности.
• Существенно снижаются тепловые потери через потолок.
• При отоплении стандартными радиаторами, тепло поднимается к потолку, в то время как внизу воздух остается холодным. В подобных случаях человеку обычно трудно дышать, начинает болеть голова и пересыхает во рту. При этом ноги, как правило, мерзнут. При использовании системы теплых полов наблюдается другая картина. Ноги остаются в тепле, а наверху охлажденный воздух. Человеку легко дышится, а прохлада хорошо сказывается на процессах мозговой деятельности.
• Этот же момент позволяет открывать окна для проветривания зимой , в помещении не будет холодно.
• Благодаря отсутствию циркуляции воздуха, такая отопительная система более гигиенична.

Среди недостатков можно выделяют:

• Несмотря на то, что теплопотери подобной системы ниже, чем у радиаторного отопления, выдвигаются серьезные требования к теплопотерям самого строения. Они не должны превышать 100 Вт на м.кв. В противном случае, нужно уделить больше внимания теплоизоляции помещения или воспользоваться комбинированной системой (водяные полы в сочетании с радиаторами).
• Уровень пола будет выше минимум на 10 см из-за высокой стяжки над отопительной системой. На первом или цокольном этажах пол будет выше на 14-20 см .

Немного полезных советов

Перед тем, как сделать водяные полы в деревянном доме, нужно взвесить все «за» и «против», учесть конструкционные особенности жилища и правильно рассчитать бюджет мероприятия. Нужно учитывать, что деревянные строения дают усадку в процессе высыхания. В помещениях с теплыми полами важно поддерживать оптимальный микроклимат . Это делается для того, чтобы древесина не рассыхалась и не подвергалась гниению. Если вы решили сделать такие полы самостоятельно, рекомендуем внимательно изучить все этапы проведения работ. Не помешает и совет профессиональных строителей. Работа этой системы основана на циркуляции горячей воды, при неправильном монтаже составных элементов возможны протечки. Это пагубно отразится на состоянии древесины и придется менять не только часть деревянного покрытия, но и полностью устранять причину протечки.

Как подключить водяной теплый пол к системе отопления

- Определяешь, хватит ли пола для обогрева или нужны радиаторы.

Параметр	Описание	Пример	Как использовать
Итоговая рабочая площадь (м²)	Площадь помещения, где будут трубы, после вычета зон под мебелью (шкафы, диваны).	20 м² комнаты − 4 м² под диваном = 16 м².
Теплопотери помещения (Вт)	Сколько тепла теряет дом через стены, окна, пол (Вт/м² × площадь).	16 м² × 90 Вт/м² = 1440 Вт.	- Проверяешь, покроет ли тёплый пол эти потери. - Основа для выбора мощности котла.
Мощность тёплого пола (Вт)	Сколько тепла выдаёт пол (зависит от шага укладки).	Шаг 15 см, 85 Вт/м² × 16 м² = 1360 Вт.	- Сравниваешь с теплопотерями: если меньше (1360 - Планируешь нагрузку на систему.
Длина труб и количество контуров (м)	Общая длина труб и их разбивка на контуры (максимум 100 м на контур).	16 м², шаг 15 см, 6,7 м/м² = 107 м → 2 контура по 53,5 м.	- Покупаешь нужное количество труб (например, 110 м с запасом). - Планируешь подключение к коллектору (2 контура = 2 выхода).
Диаметр и материал трубы	Размер (16 мм или 20 мм) и тип трубы (PEX, металлопластик).	16 мм PEX.	- Заказываешь конкретные трубы в магазине. - Учитываешь при выборе фитингов и насоса.
Температура теплоносителя (°C)	Температура воды в трубах (35–55°C).	42°C для Москвы.	- Настраиваешь котёл и смесительный узел. - Проверяешь, чтобы пол не перегревался (максимум 28–30°C на поверхности).
Толщина стяжки и тип покрытия	Высота стяжки (3–5 см) и материал пола (плитка, ламинат).	4 см стяжка, плитка.	- Покупаешь смесь для стяжки (считай объём: 16 м² × 0,04 м = 0,64 м³). - Выбираешь покрытие с хорошей теплопередачей.
Мощность насоса (м вод. столба)	Напор насоса для циркуляции воды.	107 м труб × 0,25 м/10 м = 2,7 м.	- Покупаешь насос с нужным напором (например, 3–4 м, модель 25–40). - Убеждаешься, что он тянет все контуры.
Объём теплоносителя (л)	Сколько воды или антифриза нужно в системе.	107 м × 0,11 л/м (16 мм) = 11,8 л.	- Покупаешь теплоноситель (с запасом, например, 15 л). - Выбираешь расширительный бак (10% от объёма, минимум 2 л).
Мощность котла (кВт)	Мощность котла с учётом теплопотерь и запаса (20%).	1440 Вт × 1,2 = 1,7 кВт (для дома 100 м² — 10–12 кВт).	- Покупаешь котёл подходящей мощности (например, 12 кВт). - Планируешь подключение к системе.
Толщина утеплителя (см)	Слой утеплителя под трубами (3–5 см).	5 см пенополистирол.	- Покупаешь утеплитель (16 м² × 0,05 м = 0,8 м³). - Укладываешь перед монтажом труб.

Источник: https://interer-stil.ru-land.com/stati/polnoe-rukovodstvo-po-ustanovke-vodyanogo-teplogo-pola-v-chastnom-dome
