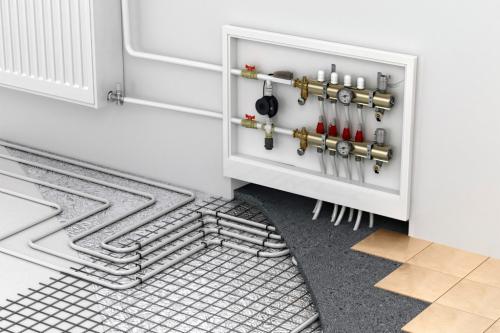

Водяной теплый пол — одна из самых рациональных систем отопления, которая при небольших энергозатратах обеспечивает горизонтальный прогрев воздуха в любой точке помещения. Тепло распределяется равномерно, при этом воздух не пересыхает, сохраняется естественная влажность. Дополнительное преимущество — нагревательные элементы не занимают полезной площади помещения, о них невозможно обжечься.

Кроме того, при правильной укладке водяной теплый пол долговечен. Однако из-за особенности своей конструкции система имеет и некоторые недостатки, к которым относится:

Сложный монтаж. Укладка пирога теплого пола — это полноценные строительные работы, занимающие не один день и требующие определенного опыта.

Высокие требования к теплоизоляции помещения. Теплый пол будет эффективным только в хорошо изолированных помещениях. Если теплопотери слишком большие, такая система отопления может выступать только в качестве дополнительной.

Низкая ремонтопригодность. Всегда есть риск протечки трубопровода, устранить которую можно только после снятия финишного покрытия, полного демонтажа всей конструкции и трудоемкого ремонта.

Большой вес конструкции. Масса 1 м² типового пирога теплого пола, предусматривающего заливку бетонного слоя, может достигать 200-250 кг, что ограничивает его укладку на основания с низкой несущей способностью.

Кроме того, есть определенные сложности с монтажом отопительной системы в помещениях с невысокими потолками. Многослойный пирог поднимает пол минимум на 10 см, делая комнату еще более низкой.

Еще одно свойство водяного теплого пола, которое можно рассматривать и как достоинство, и как недостаток, — его инерционность. С одной стороны для нагрева поверхности требуется немало времени, с другой — остывает она тоже очень долго.

Связанные вопросы и ответы:

Какие материалы нужны для установки водяного теплого пола

Нарушения в процессе монтажа водяного тёплого пола приводят к протечкам и ремонтным работам. Поэтому установка водяного тёплого пола занимает много времени. Этот факт нередко относят к минусам, но торопиться здесь нельзя.

Чтобы выявить утечку, придётся вскрывать стяжку Источник www.auckland.plumbing

Если планируется укладка тёплого пола в стяжку, то перекрытие заметно утяжеляется (до 15 % от изначальной массы). Важно предусмотрительно провести расчёты. Не каждый фундамент или несущие конструкции справятся с такой нагрузкой.

Как сделать тёплый пол в квартире? В многоэтажном доме с центральным водоснабжением установка системы обязательно сопровождается согласованием с обслуживающими инстанциями. Подключение производится к водопроводу. Происходит увеличение гидравлического сопротивления, которое рассчитано на вертикальные, а не на горизонтальные системы. В итоге в соседних квартирах сверху возникнут проблемы с отоплением, может выйти из строя центральная система в целом. Поэтому получить разрешение на монтаж тёплого пола удаётся далеко не всегда.

Блок управления включает в себя несколько элементов. Их установка, настройка и обслуживание стоят дорого. Но в общей массе затраты окупаются результатом.

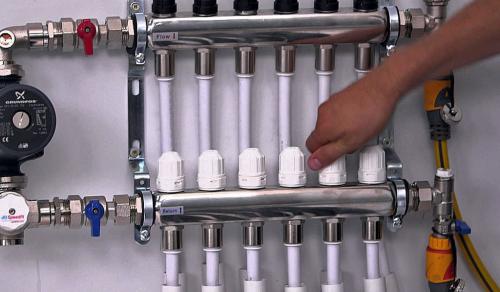

Блок управления тёплым полом Источник i.pinimg.com

В качестве финишного напольного покрытия не рекомендуются такие материалы, как линолеум, ковролин, палас. В список входит и ламинат. Но существуют марки, которые допускаются для укладки. На упаковке должен быть соответствующий знак: водяной тёплый пол. Важно не путать с электрическим, так там параметры немного отличаются.

Требования к помещению

Устройство водяного тёплого пола отбирает по высоте от 8 до 20 см пространства. Поэтому дверные проёмы должны быть выше 2,1 м, а потолки не менее 2,7 м.

Важно, чтобы несущие конструкции и фундамент справлялись с нагрузкой, которая образуется от строительных материалов и теплоносителя. Перепады на основании допускаются в пределах 5 мм, чтобы не возникало возникновение воздуха и повышение гидравлического давления.

Эффективное отапливание помещения водяной системой возможно только при теплопотерях до 100 Вт/кв. м. А значит, окна должны быть вставлены, стены оштукатурены, проведены меры по изоляции конструкций.

Что входит в систему водяного тёплого пола

Насос

Длина контура может достигать 120 м, а диаметр труб не превосходит при этом значения в 20 мм. Кроме того, магистрали имеют множество поворотов. Без принудительной циркуляции равномерное протекание теплоносителя невозможно. Поэтому в систему управления входит насос. Также благодаря этому устройству в водопроводе поддерживается стабильная температура.

Циркуляционный насос для тёплого пола Источник just-price.ru

Для тёплого пола подключается насос центробежного типа. Он должен быть рассчитан на разные режимы работы. То есть для смены температуры теплоносителя устройство с разной скоростью проталкивает воду в контур.

При выборе конкретного прибора учитываются 2 параметра:

• производительность;
• напор.

Для вычислений существуют формулы (соответственно):

• Q = 0,86 * мощность контура / (t подачи – t обрат.);
• Н = (гидравлическое сопротивление 1 п.м. трубы * максимальная длина контура + сумма коэффициентов) / 1000.

Коэффициенты запаса мощности имеют разные значения:

• вентиль и арматура – 1,7;
• фитинг и смесительный узел – 1,2;
• котёл – 1,3.

Как результат, чаще применяются маломощные устройства (от 40 до 150 Вт), которые во время работы практически не шумят. В среднем относительно производительности на каждые 40 кв. м приходится 0,5 куб. м/час. Значения были рассчитаны для средней полосы России. Напор редко превышает показатель в 0,6 атм.

Корпус насоса изготавливается из разных материалов. Из чугуна выбирать не рекомендуется, так как он обладает низким сопротивлением к окислению. Предпочтение стоит отдавать нержавеющей стали.

Роторы могут быть сухими или мокрыми. Вторые для автономной системы лучше, так как они контактируют с водой и не требуют постоянного обслуживания. Плюс они меньше шумят. Первые обладают большей мощностью и их чаще используют в системах отопления многоквартирных домов или промышленных комплексов.

Насосы центробежного типа Источник dezveshnyaki.ru

Если водяной тёплый пол применяется в качестве основного источника тепла для 2-3-этажного частного дома, то рекомендуется установка нескольких маломощных насосов вместо одного более сильного. Такой подход будет эффективнее.

Как правильно спроектировать систему водяного теплого пола

В первую очередь стоит отметить, что для систем водного теплого пола электрические котлы подходят идеально. Это обусловлено их эксплуатационными характеристиками. Применение электроэнергии для подогрева теплоносителя эффективно и безопасно. Производительность оборудования составляет 98-99%. Нет рисков возникновения возгораний, а также система теплого пола может быть автоматизирована, что упростит процесс настройки, контроля за сохранением оптимальной температуры в помещениях. Перед покупкой лучше всего изучить разные виды электрических котлов для теплых полов. Так, в интернет-магазинах и оффлайн торговых точках представлены следующие варианты:

Тэновые наиболее универсальный прибор, проверенный временем (особенностью является использование трубчатого нагревателя с КПД около 98%, при этом мощность прибора составляет от 2 до 60 кВт; есть возможность подключения теплого пола к электрическому котлу с подсоединением к одной или трехфазной сети).

Обратите внимание , что тыновые электрические котлы для теплых полов бывают двух категорий – одноконтурные и двухконтурные. Первые представляют собой мини-установки с теплоносителем. Для повышения эффективности такого оборудования необходим дополнительный бойлер, а также теплообменник. Двухконтурные котлы подходят для установки в небольших загородных коттеджах и на производственных объектах. Они не только нагревают воду, но применяются и для отопления (есть встроенный бойлер, теплообменник).

• Электродные отличное решение для обеспечения стабильной работы гидрополов (такие электрические котлы компактны, надежны, эффективны и стоят недорого; главной особенностью является использование антифриза в качестве теплоносителя; нагревание при этом происходит через сопротивление положительных и отрицательных электродов);
• Индукционные усовершенствованные электрические котлы для теплых водяных полов (имеют минимальный расход энергоресурсов, высокие показатели эффективности и срок службы до 30-35 лет; часто применяются при необходимости обеспечения одновременной работы водяного пола и радиаторного отопления на жилом, коммерческом или производственном объекте).

Какой тип котла лучше использовать для водяного теплого пола

Кроме всего вышеперечисленного, следует не упускать из виду целый ряд факторов, позволяющих проверить, соответствует ли устройство стандартным техническим требованиям:

1. Оптимальный вес . В установке внутрипольного обогрева запрещено использовать тяжелые стальные изделия. Они перегружают перекрытия и категорически не рекомендуются к применению в закрытых системах строительными правилами.
2. Приемлемая длина . Любые соединения в контуре, сделанные с помощью муфт, сварки или фитингов, считаются потенциальной областью протечек и засорения. Необходимую длину труб определяют в ходе специальных расчетов. Обычно материал выпускается в бухтах и продается по метражу.
3. Гибкость и эластичность . Конструкции, хорошо гнущиеся вручную, не будут трескаться и ломаться, позволят легко добиться нужной криволинейной формы с изгибами подходящего радиуса.

Наиболее распространенные диаметры – 16, 18 и 20 мм. Выбирая трубы для обустройства теплого водяного пола, следует учитывать один момент: меньший диаметр увеличит сопротивление жидкости и, соответственно, уменьшит эффективность теплообмена.

Увеличив показатель, придется нарастить толщину стяжки. Подобная манипуляция усилит нагрузку на перекрытие и подымет уровень пола, что приемлемо не для каждого помещения.

Независимо от схемы расположения змеевика, укладка водяного контура подразумевает наличие изгибов. Труба должна быть эластичной, сохранять прочность по всей длине магистрали и удерживать заданную форму

Диаметр изделия влияет на предельную длину контура.

Чем больше метраж, тем более явным становится риск превышения возможностей циркуляционного насоса и возникновения застоя жидкости на месте. а о том, как правильно рассчитать количество труб для теплого пола, читайте в этом материале.

Источник: https://remont.ru-best.com/dizayn/ustanovka-vodyanogo-teplogo-pola-svoimi-rukami-poshagovaya-instrukciya

Как выбрать трубы для водяного теплого пола

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

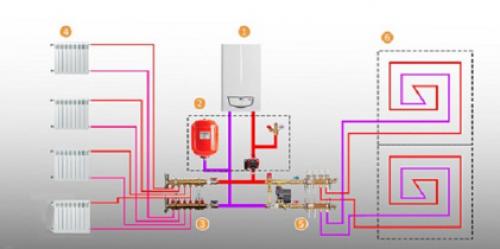

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2— группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; — радиаторы отопления; — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; — контуры тёплого пола.

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Как смонтировать контур теплого пола

Через сеть труб «нижней» системы отопления подаётся вода, которая нагревается до 35 градусов. Конструкцию устанавливают как в городских жилых помещениях, так и в частных домах. Ведь тёплый пол способен работать от газового котла и теплового насоса.

Эта система отличается от радиаторной и конвекторной тем, что тепло распределяется равномерно. Ноги мёрзнут из-за холодного воздуха как в квартирах, так и в частных домах, что нередко приводит к проблемам со здоровьем. Это неприятное обстоятельство устраняет система отопления, которая греет воздух внизу. Купить водяной тёплый пол для больших помещений — тоже выгодное решение, поскольку цена за электричество выше, чем за другие теплоносители. К тому же, систему не нужно регулярно обслуживать, как в случае с радиаторами и конвекторами.

С дизайнерской точки зрения, водяной тёплый пол — хороший вариант для тех, кто любит простор в помещении, ведь трубы скрыты от глаз.

Несмотря на массу преимуществ, водяной тёплый пол способен доставлять неудобства. Получить минимальную температуру нагрева возможно, если установить смесительный узел и подсоединить его к насосу для принудительной циркуляции воды в трубах. Устанавливают такие приборы только с разрешения ответственных органов, которые обладают полномочиями дать согласие или рекомендации. Перед тем, как купить водяной тёплый пол, стоит проконсультироваться с управляющей компанией или специалистами по монтажу.

Как подключить водяной теплый пол к системе отопления

Одна из самых худших и при этом часто встречаемых ситуаций. Такое бывает, если:

• Наступил критический износ материала (труба прохудилась от примесей в воде, пересохла от температуры, потеряла гибкость, многократно расширилась, сузилась и появилась утечка);
• Ненароком нарушили целостность магистрали (например, устанавливали унитаз, биде, ванную и не учили толщину надтрубного слоя, просверлив его дрелью когда делали отверстия под крепежи сантехники);
• Произошла сильная и неравномерная усадка пола, подложки (некачественный полистирол), черновой стяжки, которую сильно порвало, и она просела, частями;
• Контур магистрали был уже поврежден при установке теплого пола (возможен заводской брак трубы), а перед заливкой стяжки его не проверили.

Проблема пробоя трубы может проявиться далеко не сразу. Первые её признаки – это постоянно падает (полностью или наоборот едва заметно) давление в системе. Главное не перепутать с дневным или ночным перепадом, когда систему отопления отключают (к примеру, на ночь) и стрелка манометра немного падает либо сезонным (в сильный мороз общую температуру отопления поднимают), давление также растет.

продается место под размещение рекламы

Чтобы осуществить ремонт водяных теплых полов, придется не только снять напольный материал, но и избавиться от приличной части цементно-песчаной стяжки пола.

Если вовремя не устранить пробой, вода понемногу будет сочиться в стяжку, пропитывая бетон. Через короткое время появиться постоянная повышенная влажность в помещении, сырость и скорее всего, заведётся плесень или грибок.

Как правильно запустить систему водяного теплого пола после установки

Многие забывают включить его в стоимость расчета, а ведь он необходим в обязательном порядке! В него входит несколько составляющих:

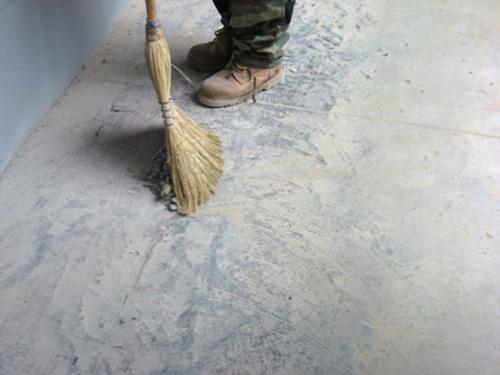

• Подготовка поверхности . Все неровности тщательнейшим образом устраняются, и если каменщики и штукатуры сработали некачественно, то утеплитель неплотно будет примыкать к поверхности, что крайне нежелательно. Поэтому полы зачищаются и выравниваются, и если поверхность требует такой обработки, то при монтаже клиенту придется заплатить от 50 до 150 рублей за квадратный метр в зависимости от степени неровностей;

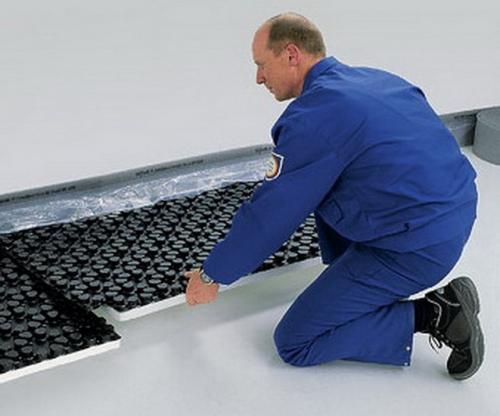

• Укладка утеплителя . Эта составляющая стоимости полов включает в себя как цену самого материала, так и работы, и при применении стандартного и часто употребляемого экструдированного пенополистриола толщиной в 30-50 мм “квадрат” утеплителя будет стоить от 180 до 230 рублей;

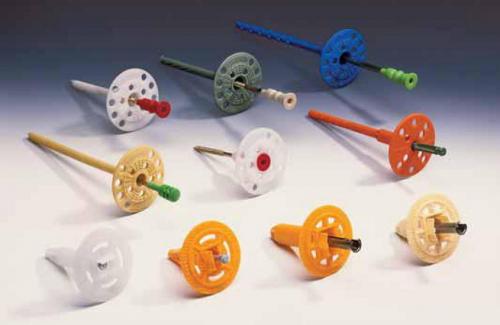

• Крепеж . Без крепежных элементов монтаж невозможен, и если забыть их в смете, то все равно потом придется включать. Расcчетно на крепеж уходит от 2 до 3 тысяч рублей на 100 квадратных метров пола;

• Укладка металлической сетки . Используется для того, чтобы надежно закрепить трубы пола. Пруток у нее бывает разный, поэтому и стоимость варьируется от 50 до 70 рублей расходов на квадратный метр. Обычно применяется сетка с толщиной 3-4 мм;

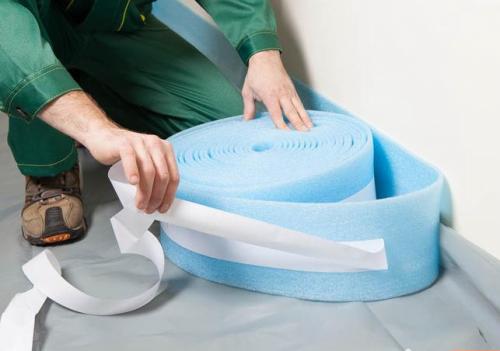

• Демпферная лента . Это тот материал, который укладывается по периметру каждой комнаты и служит для целей компенсации расширения полов при нагреве. Расходуется его примерно 80-120 погонных метров на площадь в 100 “квадратов”, а стоит метр около 20 рублей.
