Как крепить поликарбонат к металлу. Особенности материала

Как крепить поликарбонат к металлу. Особенности материала

У поликарбоната ячеистая структура, состоит он из нескольких листов, соединённые между собой перемычками. Данные перемычки служат рёбрами жёсткости, придавая листам высокую прочность. Теплоизоляционные качества обеспечивает число слоёв в материале, их бывает от двух до четырёх. Поликарбонат пропускает до 90% света, обладает гибкостью, его показатели прочности выше, чем у стекла. А также у поликарбоната устойчивость к повреждениям на высоком уровне. Материал используют часто при возведении арочных конструкций и при строительстве теплиц.

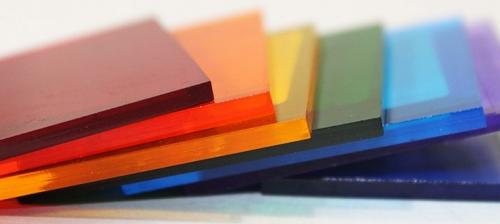

Варианты цветовой палитры листов поликарбоната:

Каждый лист поликарбоната покрыт плёнкой, которая надёжно защищает его от разрушительного воздействия ультрафиолета.

На лицевой стороне имеется дополнительное селективное покрытие, пропускающее лишь определённый спектр света.

Такой материал идеально подходит для укрытия теплиц.

Для обустройства тепличной конструкции используют такие виды поликарбоната, имеющие свои характеристики:

1. Высокими отражающими качествами обладают сотовые плиты. В основе покрытия используется алюминиевое напыление. Такая пропитка защищает теплицу от образования парникового эффекта и создаёт тень. Сотовый поликарбонат выпускают прозрачного, полупрозрачного, зелёного, синего, серебристого и других цветов.
2. Сотовый поликарбонат пропускает оптимальный спектр, способствующий развитию растительных культур. Материал не допускает проникновение вредного излучения. Только при монтаже важно уложить его правильной стороной. Иначе климат для растений окажется губительным, а сам поликарбонат будет разрушаться, так как не окажется защиты от ультрафиолета.
3. Хороший вариант поликарбоната – листы, покрытые поляризационными частицами слюды. Но материал может отражать только инфракрасное излучение и пропускать основной поток. Освещение в теплице будет в норме, но воздух внутри прогреваться будет меньше. Этот поликарбонат способен обеспечить летом постоянное поддержание микроклимата в теплице. Выпускают листы, имеющие золотистый или перламутровый оттенок.

Крепление монолитного поликарбоната. Монтаж монолитного поликарбоната

Размеры и цены Тех. хар-ки Цвета Сертификаты Монтаж Фото и

Сегодня во многих строительных, ремонтных, реставрационных работах применяются поликарбонатные листы с монолитной структурой. Материал обладает большим спектром полезных свойств и качеств:

• Ударопрочностью.
• Пожаробезопасностью.
• Легкостью.
• Устойчивостью к негативному воздействию окружающей среды.
• Химической стойкостью.
• Возможностью применять практически все виды обработок с использованием обычных инструментов.

Чтобы постройки из поликарбонатных листов были долговечными, эстетичными, устойчивыми и надежными, необходимо соблюдать определенные правила при монтажных работах. Данная статья содержит подробную информацию об основных методах работы с ПК листами и будет полезна многим начинающим и опытным строителям.



При установке листов монолитного поликарбоната применяют сухой и влажный методы.

Влажный метод монтажа

При влажном методе установки поликарбонатных листов используется полимерная замазка, исполняющая роль демпфера (показатель адгезии монолитного ПК к полимерной замазке и другим видам герметиков равен нулю).

Производственный процесс происходит следующим образом:

1. Наносим раствор по всей поверхности рамы.
2. Сверху укладываем монолитный ПК с зазором в 2 мм для создания оптимального микроклимата.
3. Плотно прижимаем материал к основе и удаляем лишнюю замазку.

Альтернативным вариантом замазки является применение резиновых прокладок.

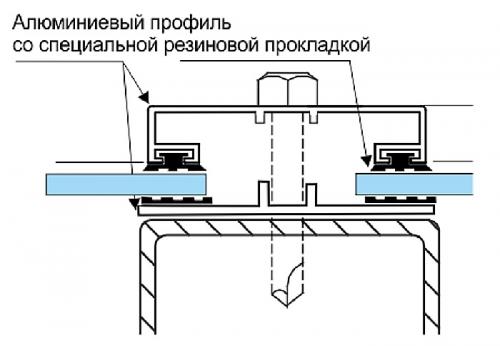

Монтаж сухим методом

Сухой монтаж исключает использование герметических веществ (герметиков, замазок и т.д.). Герметизация проводится посредством различных метизов, в которые входят:

• Уплотнительные крышки.
• Профили.
• Саморезы, болты с гайками, шайбы и другие механические элементы.

Данный метод широко используется при строительстве объектов больших размеров. Монтаж заключается в укладывании ПК листов в местах крепления на резиновые уплотнители или специальную уплотняющую ленту, которые должны быть прикреплены к опорной конструкции. Возможно крепление листа к специальным профилям, оснащенным уплотняющей лентой. В результате панель надежно прижимается к опоре, имея защиту от жесткого давления, влаги, загрязнений.

Коэффициент линейного расширения монолитного ПК достаточно высокий, поэтому, при монтажных работах с листами, необходимо оставлять большие зазоры, которые помогают избежать деформации панелей.

Работы по проектированию должны учитывать размещение:

1. Дренажной системы, отводящей влагу.
2. Стоков воды по внутренним каналам опорных рам без попадания на наполнители.

Тщательно подготовленный проект позволяет добиться высокой герметичности и водонепроницаемости. Данные показатели особенно важны при возведении светопрозрачной кровли, защищающей пространство от дождевых и снеговых осадков.

При монтаже монолитных ПК листов необходимо соблюдать следующие правила:

• Изгиб панелей не должен превышать минимально допустимый радиус изгиба, который индивидуальный для каждой толщины листа.
• Опоры и крепления должны соответствовать максимально разрешенным нагрузкам.
• Располагать лист на опорную арку нужно внахлест с расстоянием 15-25 мм от края (данный показатель зависит от размера листа).
• Необходимо оставлять зазор на тепловое расширение.

Расчет размера теплового расширения

Коэффициент температурного расширения у ПК листов составляет 0,067 мм на 1 градус для 1 кв.м. площади. Это означает, что при изменении температуры на 1 градус, линейный метр листа уменьшается или увеличивается на 0,067 мм. Следует учесть, что у поликарбоната бронзового, серого, синего, черного цвета и других темных оттенков коэффициент равен 0,14 мм (вдвое выше, чем у прозрачных и белых листов).

Чтобы рассчитать размер теплового расширения нужно:

1. Определить максимальный показатель перепада годовой температуры.
2. Умножить полученный показатель на коэффициент линейного расширения для используемого вида поликарбоната.

Например, зазор при монтаже белых и прозрачных панелей в жесткой конструкции длиной 1 м при годовой разнице температур в 80 градусов (от -30 до +50) должен составлять 5,36 мм (0,067х1х80=5,36 мм).

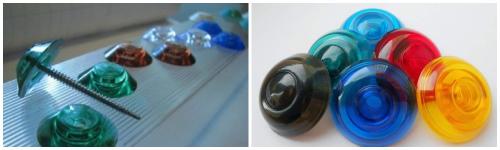

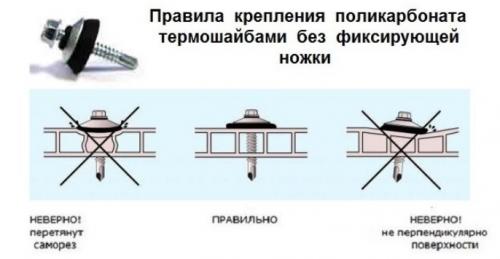

Прокладка между металлом и поликарбонатом. Правила монтажа термошайбами

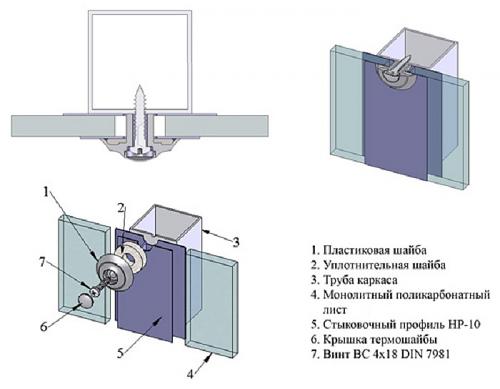

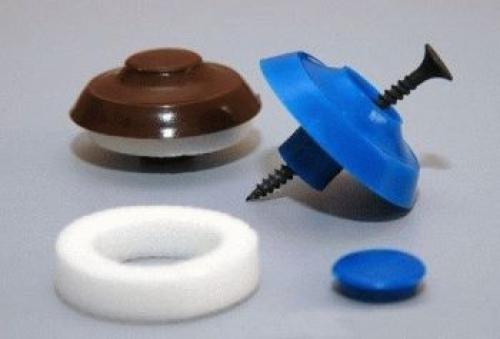

Наибольшее распространение получило крепление листового поликарбоната посредством современных крепежей в виде термошайб. Такие крепёжные элементы специально разработаны для закрепления панелей из поликарбоната на каркасах, а также для монтажа на конструкциях Н-профилей. Простота использование и практически полное отсутствие недостатков, характерных для саморезов, позволяют обеспечить надёжное и максимально плотное прилегание материала в точке крепления.

Пластиковая шляпка в виде колпачка способствует надёжной защите крепежа от атмосферных осадков и температурных перепадов. Кроме того, термошайбы выпускаются в различном цветовом решении, что позволяет выполнить привлекательное и эстетичное крепление. Стандартный диаметр термошайбы составляет три сантиметра при длине в семь миллиметров .

Современные производители выпускают термошайбы трёх видов. Основное отличие крепежей

заключается в используемом при производстве материале и размерах. Крепежи могут быть представлены стандартными термошайбами и мини-шайбами.

Размеры и параметры термошайб

Саморезы для крепления листов

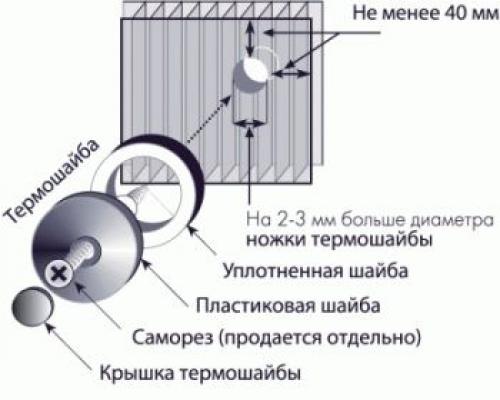

Термошайбы для листового поликарбоната являются комплектом крепежа, состоящим из пластиковой шайбы с ножкой и уплотнителя или гидроизолирующей прокладки, обеспечивающей герметичное и качественное крепление. Кроме того, крепёж оснащён защёлкивающейся крышкой.

Стандартные размеры составляют:

• диаметр шляпки – 3,3 сантиметра;
• высота крепёжной ножки может составлять 0,4; 0,6; 0,8; 1 или 1,6 сантиметра.

Термошайбы могут быть оцинкованными или пластиковыми. Основным критерием выбора крепежа является соответствие высоты ножки термошайбы с толщиной листа поликарбоната. К этой величине необходимо прибавить толщину прокладки, выполненной из специальной резины и расположенной между материалом и шляпкой крепежа.

Саморез вставляется в отверстие термошайбы, а затем выполняется присоединение поликарбоната к металлическому каркасу. Ножка крепёжного элемента в результате таких действий получает упор в каркас и не даёт повредить сам поликарбонат. Тем не менее, в процессе температурных колебаний, лист поликарбоната не теряет возможность свободного перемещения в пространстве между отверстиями.

На заключительном этапе монтажа термошайбы необходимо загерметизировать посредством защёлкивания покровного колпачка.

Шаг крепления монолитного поликарбоната. Инструкция по монтажу монолитного поликарбоната

Монтаж сотового поликарбоната Монтаж монолитного поликарбоната

Сегодня во многих строительных, ремонтных, реставрационных работах применяются поликарбонатные листы с монолитной структурой. Материал обладает большим спектром полезных свойств и качеств:

• Ударопрочностью.
• Пожаробезопасностью.
• Легкостью.
• Устойчивостью к негативному воздействию окружающей среды.
• Химической стойкостью.
• Возможностью применять практически все виды обработок с использованием обычных инструментов.

Чтобы постройки из поликарбонатных листов были долговечными, эстетичными, устойчивыми и надежными, необходимо соблюдать определенные правила при монтажных работах. Данная статья содержит подробную информацию об основных методах работы с ПК листами и будет полезна многим начинающим и опытным строителям.



При установке листов монолитного поликарбоната применяют сухой и влажный методы.

Влажный метод монтажа

При влажном методе установки поликарбонатных листов используется полимерная замазка, исполняющая роль демпфера (показатель адгезии монолитного ПК к полимерной замазке и другим видам герметиков равен нулю).

Производственный процесс происходит следующим образом:

1. Наносим раствор по всей поверхности рамы.
2. Сверху укладываем монолитный ПК с зазором в 2 мм для создания оптимального микроклимата.
3. Плотно прижимаем материал к основе и удаляем лишнюю замазку.

Альтернативным вариантом замазки является применение резиновых прокладок.

Монтаж сухим методом

Сухой монтаж исключает использование герметических веществ (герметиков, замазок и т.д.). Герметизация проводится посредством различных метизов, в которые входят:

• Уплотнительные крышки.
• Профили.
• Саморезы, болты с гайками, шайбы и другие механические элементы.

Данный метод широко используется при строительстве объектов больших размеров. Монтаж заключается в укладывании ПК листов в местах крепления на резиновые уплотнители или специальную уплотняющую ленту, которые должны быть прикреплены к опорной конструкции. Возможно крепление листа к специальным профилям, оснащенным уплотняющей лентой. В результате панель надежно прижимается к опоре, имея защиту от жесткого давления, влаги, загрязнений.

Коэффициент линейного расширения монолитного ПК достаточно высокий, поэтому, при монтажных работах с листами, необходимо оставлять большие зазоры, которые помогают избежать деформации панелей.

Работы по проектированию должны учитывать размещение:

1. Дренажной системы, отводящей влагу.
2. Стоков воды по внутренним каналам опорных рам без попадания на наполнители.

Тщательно подготовленный проект позволяет добиться высокой герметичности и водонепроницаемости. Данные показатели особенно важны при возведении светопрозрачной кровли, защищающей пространство от дождевых и снеговых осадков.

При монтаже монолитных ПК листов необходимо соблюдать следующие правила:

• Изгиб панелей не должен превышать минимально допустимый радиус изгиба, который индивидуальный для каждой толщины листа.
• Опоры и крепления должны соответствовать максимально разрешенным нагрузкам.
• Располагать лист на опорную арку нужно внахлест с расстоянием 15-25 мм от края (данный показатель зависит от размера листа).
• Необходимо оставлять зазор на тепловое расширение.

Расчет размера теплового расширения

Коэффициент температурного расширения у ПК листов составляет 0,067 мм на 1 градус для 1 кв.м. площади. Это означает, что при изменении температуры на 1 градус, линейный метр листа уменьшается или увеличивается на 0,067 мм. Следует учесть, что у поликарбоната бронзового, серого, синего, черного цвета и других темных оттенков коэффициент равен 0,14 мм (вдвое выше, чем у прозрачных и белых листов).

Чтобы рассчитать размер теплового расширения нужно:

1. Определить максимальный показатель перепада годовой температуры.
2. Умножить полученный показатель на коэффициент линейного расширения для используемого вида поликарбоната.

Например, зазор при монтаже белых и прозрачных панелей в жесткой конструкции длиной 1 м при годовой разнице температур в 80 градусов (от -30 до +50) должен составлять 5,36 мм (0,067х1х80=5,36 мм).

Чем приклеить поликарбонат к металлу. Что нужно знать про клей для поликарбоната

Для склеивания поверхностей материала из поликарбоната может использоваться однокомпонентный или двухкомпонентный клеевой состав. Клей на основе одного компонента может использоваться для склеивания простых изделий, где отсутствуют излишние напряжения.

В качестве примеров клея с одним компонентом можно назвать такие применяемые вещества:

• Cosmofen;
• Acrifix 192;
• Silicone mastic;
• Vitralit 5634.

Важным замечанием при использовании однокомпонентного клея является возможность склеивания различных материалов.

Резина, металл, пластик могут успешно прикрепляться к поликарбонату. При этом соединение получается достаточно устойчивым по отношению к изменению температуры, воздействию атмосферных осадков и других внешних проявлений.

Двухкомпонентные клеевые составы, как правило, применяются для соединения деталей в объёмных ответственных конструкциях. Зачастую требуется высокая степень надёжности и прочности соединения. Наиболее известные составы среди двухкомпонентных клеевых составов представлены ниже:

• Altuglas;
• Acrifix 190 или 200.

Среди возможных разновидностей двухкомпонентных клеевых составов выделяют такие возможные варианты:

• акриловые вспененные составы;
• клеи горячего отвердевания;
• этиленвенилацетаные клеи;
• полиуретановые.

Прежде чем отдать предпочтение тому или иному составу, следует внимательно изучить свойства клея и поведение поверхности после окончания работ . К примеру, обычный герметик, который является, по сути, силиконовым клеем, обладает достаточной эластичностью. Этот клей позволит обеспечить конструкции успешно противостоять колебаниям при температурных воздействиях.

Использование полиуретанового клея должно быть оправдано. Этот вид клея обладает такими преимуществами, как хорошая прозрачность, высокая прочность. Однако его применение является достаточно сложным и ответственным. Это может быть оправданным шагом, если к возводимой конструкции предъявляются высокие прочностные требования, а её оптическая функциональность также будет востребована.

Клей из полиуретана хорошо стыкуется одновременно с поликарбонатом с одной стороны, и с металлом (алюминием, различными сплавами), деревом, пластиком с другой стороны. Этот вид клея является устойчивым к воздействию УФ-лучей.

При необходимости склеивания небольших деталей, где прочность соединения не играет определяющей роли, успешно используется клей горячего отвердения, а также этиленвинилацетатный состав. Для нанесения такого состава используется специальный термический пистолет.

Несмотря на то, что практически все применяемые клеевые составы обладают способностью склеивать различные материалы в сочетаниях, тем не менее, следует это уточнить по каждому конкретному случаю.

Как крепить поликарбонат на теплицу. Как крепить поликарбонат

В частном домостроении используются оба вида поликарбоната, но более популярен сотовый. Он доступнее по цене, чем монолитный, и при этом универсален.

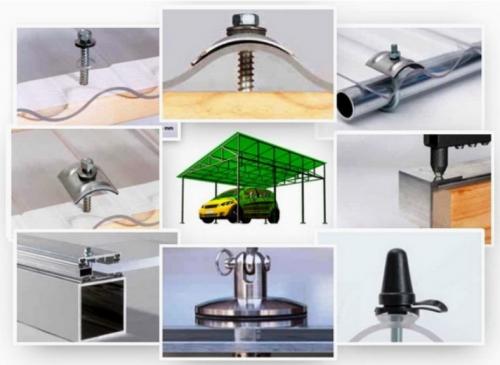

Монтаж проводится с помощью следующих крепежных систем:

• саморезов или болтов;
• специальных профилей;
• оцинкованных стяжных лент;
• других, не предусмотренных технологией.

Каркас, к которому предстоит крепить листы, должен быть подготовлен соответствующим образом — обработан от коррозии или гниения, окрашен. После монтажа добраться в труднодоступные места будет практически невозможно.

Болты и саморезы

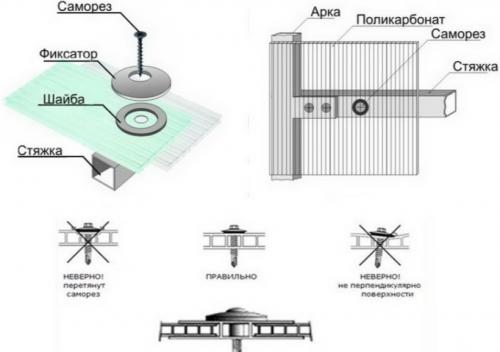

Этот способ крепления самый простой — в листе высверливается отверстие, затем перпендикулярно поверхности вкручивается саморез. Чаще всего применяются шурупы диаметром 4,8-5,5 мм. Они обеспечивают прочность соединения без ослабления конструкции каркаса. Для болтов подготавливаются сквозные отверстия.

Для крепления к деревянному каркасу используются саморезы по дереву, к металлическому — соответственно по металлу. Чтобы компенсировать температурные деформации, диаметр просверленного отверстия должен на 2-3 мм превышать сечение метиза. Между листами также необходимо оставить зазор не менее 5-8 мм.

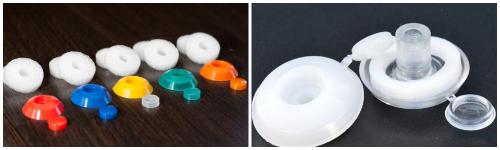

Увеличить герметичность соединения помогают термошайбы, изготовленные из полипропилена, нержавеющей стали или прорезиненного пластика. Их конструкция напоминает шляпку гриба с ножкой под метиз, посадочным местом для уплотнителя и крышечкой. Термошайба надежно защищает соединение от влаги, предупреждают чрезмерное затягивание шурупа.

Рекордсмены по долговечности — нержавеющие шайбы, чей срок службы не ограничен. Изделия из поликарбоната справляются с задачей до 20 лет, на последнем месте полипропиленовые элементы, склонные к разрушению от УФ-излучения.

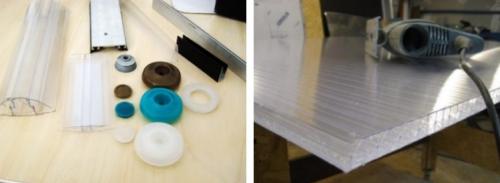

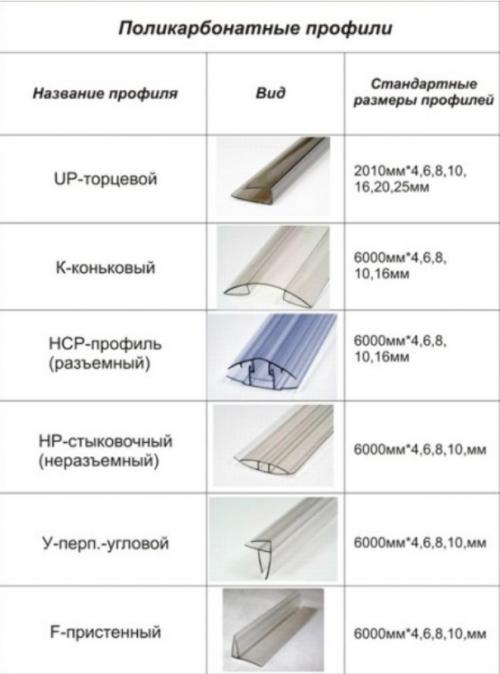

Соединительные профили

Для крепления поликарбоната к каркасу, а также стыкования листов между собой используются профили из алюминия или полимеров. Они бывают разной формы и конструкции:

• простые или составные;
• угловые, пристенные, торцевые, коньковые.

При монтаже нужно выполнить следующие операции:

1. Закрепить на каркасе нижнюю часть профиля — базу.
2. Подготовить кромку листа — отогнуть защитную пленку с верхней стороны, с нижней снять полностью.

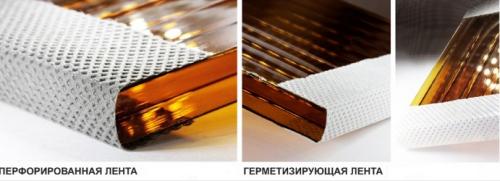

3. Заклеить торцы герметизирующей лентой. Для верхнего среза используется сплошная, для нижнего — перфорированная, чтобы конденсат мог свободно вытекать.



4. Вставить лист профиль до щелчка (в простых конструкциях) или накрыть сверху второй частью крепежного элемента (в составных) и прикрутить саморезами к каркасу.

При таком способе монтажа соединения получаются аккуратными, а главное — отсутствует повреждение самого листа, что значительно продлевает срок службы поликарбоната.

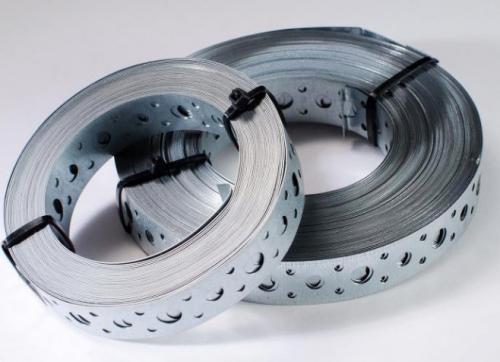

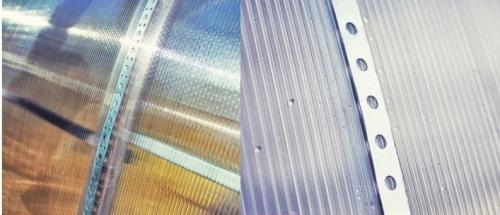

Оцинкованная стяжная лента

С помощью такого крепежа можно перекрыть небольшое арочное сооружение, например, теплицу или парник. Лист прижимается лентой к каркасу и прикручивается кровельными саморезами к дугам и нижнему поясу. При этом отсутствует риск продавливания поликарбоната крепежом при максимально плотном прилегании.

Стяжные ленты выпускаются в виде отрезной полосы или хомутов, оснащенных резьбовыми стяжками, которые обеспечивают тугое натяжение. Если два листа стыкуются без опоры, используется стыковочная перфорированная лента. Она накладывается на кромки панелей снизу и сверху, затем обе части соединяются болтами.

Другие способы

Иногда в частном строительстве применяются укладка листов внахлест, крепление «серьгами», хомутами из проволоки и т.д. Эти методы не предусматриваются технологией использования материала, поэтому последствия могут быть непредсказуемыми.

Как крепится поликарбонат к каркасу. Что нужно учесть перед монтажом

Перед тем крепить поликарбонат на теплицу, важно уделить внимание ряду нюансов, во многом обусловленных эксплуатационными характеристиками и особенностями полотна. Производителем были разработаны специальные правила монтажа, неукоснительное соблюдение которых станет залогом максимального продления срока службы парника, кровли или навеса из полимерных кровельных листов.

Крепление поликарбоната должно выполняться с неукоснительным соблюдением следующих правил:

• конструктивная основа (каркас) парника должна быть выровнена и жёстко зафиксирована в грунтовом или монолитном основании;
• установленная в верхней точке конструкции верхняя планка (при её отсутствии — условная линия размещения планки) должна проходить строго горизонтально;
• все элементы обрешётки должны быть расположены параллельно друг к другу;
• полотно крепится только механическим способом: прикрутить поликарбонат на теплицу можно с помощью кровельных саморезов с термошайбами (для листов небольшой толщины или монолитного полотна можно использовать только саморезы);

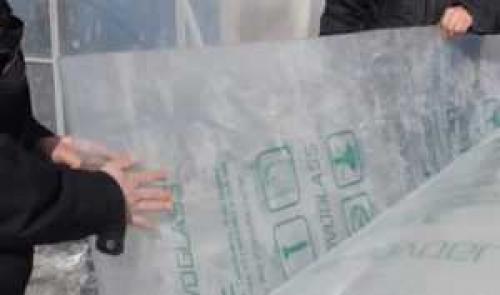

• важно помнить о правильной ориентации листов: верхняя сторона полотна имеет защитный слой от ультрафиолета, поэтому располагаться должна строго снаружи.

Совет! Для облегчения ориентации поликарбонатных материалов на сторону с защитным покрытием наклеена транспортировочная плёнка с соответствующей маркировкой.

Перед тем как прикрутить поликарбонат на теплицу сверху, необходимо помнить про рекомендации производителя полимерной кровли и строго соблюдать требования инструкции по монтажу. И тогда полотно прослужит не один десяток лет, полностью сохранив свой внешний вид и характеристики.
