Газовый котел для нагрева горячей воды. Критерии выбора газового котла

Газовый котел для нагрева горячей воды. Критерии выбора газового котла

Одним из основных критериев выбора газового котла является требуемая мощность и потребность дома в горячей воде. В идеале, необходимая мощность котла подбирается на основании теплового расчета здания, которое будет им обогреваться. В процессе теплового расчета учитываются тепловые потери помещений, количество окон, дверных проемов, высота потолков, материалы изготовления стен и характеристики выбранной теплоизоляции.

Бытует мнение, что можно подбирать мощность агрегата из расчета 1 кВт на 10 квадратных метров площади, но эта величина достаточна условна. Современные теплоизоляционные материалы, пластиковые окна и утепленные двери существенно повышают класс энергетической эффективности зданий, и этот показатель может быть уменьшен на 20-30%.

Сильное завышение мощности котла может привести к снижению эффективности его работы. Современные газовые котлы позволяют регулировать мощность в достаточно широком диапазоне, но следует учитывать, что максимальная эффективность и экономичность котла будет достигнута при его работе на номинальной мощности. Постоянная работа котла на

нижней границе мощности снижает КПД агрегата примерно на 12-15%. Информация по величине КПД при разных режимах работы, как правило, указана в паспорте или инструкции на устройство. Завышение мощности котла также чревато слишком частыми включениями-выключениями устройства, что негативно сказывается на исполнительных механизмах и электронике.

Некоторые специалисты при выборе мощности рекомендуют учитывать необходимость приготовления горячей воды и увеличивать мощность на 20%, а то и в два раза. Естественно, что при выборе газового котла для отопления частного дома предполагается, что жильцам будет необходима и горячая вода тоже, но руководствоваться правильнее будет не мощностью, а количеством точек разбора ГВС и их удаленностью от котельной.

Часто итоговая мощность и тип котла подбирается исходя из потребностей в приготовлении горячей воды.

Газовый котел для нагрева воды. Принцип работы двухконтурных котлов

Уже из названия этих приборов можно понять, что они имеют в своей конструкции два не пересекающихся между собой контура. А если взглянуть на котел снаружи, то к нему подводится четыре трубы (если не считать газовую).

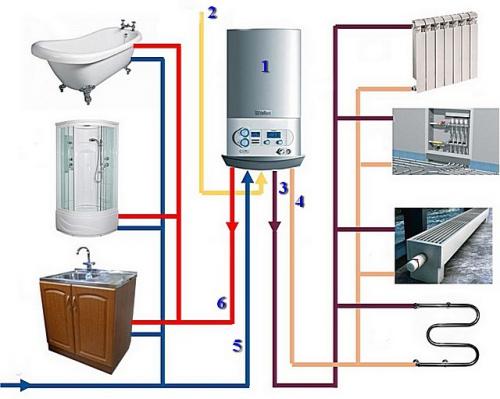

Принцип подключения двухконтурного котла

На схеме выше условно показан сам котел (поз. 1) и подведенная к нему линия энергоснабжения (поз. 2) – газовая магистраль или же силовой кабель, если речь идет об электрическом агрегате.

Один замкнутый в котле конур работает исключительно на систему отопления – из агрегата выходит труба подачи разогретого теплоносителя (поз. 3), который отправляется на приборы теплообмена – радиаторы, конвекторы, теплые полы, полотенцесушители и т.п. Поделившись своим энергетическим потенциалом, теплоноситель возвращается в котел по трубе обратки (поз. 4).

Второй контур – это обеспечение горячей водой для бытовых надобностей. Этот конур постоянно подпитывается, то есть котел подключен трубой (поз. 5) к холодному водопроводу. На выходе же труба (поз. 6), по которой разогретая вода передается на точки водопотребления.

Важно – контуры могут быть в очень тесной компоновочной взаимосвязи, но нигде не пересекаются своим «содержимым». То есть теплоноситель в системе отопления и вода в водопроводной системе не смешиваются, и могут даже представлять совершенно разные с точки зрения химии субстанции.

Важно знать и то, что двухконтурные котлы не работают одновременно для обеих систем – отопления и ГВС. Подогрев воды находится «в приоритете», то есть если где-то в доме (квартире) открывается кран горячей воды, то котел полностью переключается на обслуживание контура ГВС. При закрытых кранах – обслуживается отопительный контур.

Своеобразным исключением из этого правила можно считать котлы со встроенным бойлером косвенного нагрева. В них происходит постоянное накопление и поддержание запаса горячей воды с определённой температурой.

Накопитель горячей воды для газового котла. Горячее водоснабжение с использованием газового котла в паре с бойлером.

Под предыдущей моей статьёй на эту же тему разгорелось множество споров. Многие сомневались в действенности и эффективности данного способа, приводя свои теоретические доводы, а другие люди приводили примеры работоспособности своих уже действующих систем нагрева и подачи горячей воды в частном доме. Позвольте же мне подкрепить свои слова схематической составляющей, так сказать.

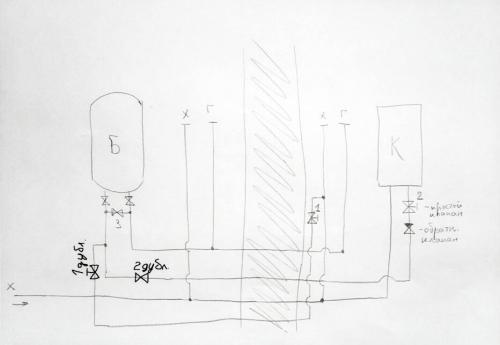

Штрих пунктиром зарисована стена.

Данную действующую схему ГВС мне предоставил мой друг. Проживает он в Крыму и у него свой двух этажный дом из ракушечника, с холодным чердаком.

Схема включает в себя такие основные элементы:

- Бойлер на 100 л.

- Котёл мощностью 24 кВт.

- обратный клапан.

- Запорные вентили.

- Диаметр трубной разводки 20 мм.

Х - холодная вода.

Г - горячая водичка.

Циркуляционные насосы в данной схеме не используются. Они нужны, если схема замкнутого типа. Со слов друга, за свет и за газ в сумме получается около 2000 рублей в месяц.

Представленная схема ГВС отлично справляется со своей задачей, обогревая двух этажный дом общей площадью около 140 метров квадратных! Возможно вы спросите, для чего нужно добавлять бойлер в эту схему? Ответ прост, - это помогает избежать проблемы, которая часто возникает, если пользоваться одним только котлом и выражается она в перепадах температур, - то горячая водичка течет, то прохладная. Так происходит потому, что котел, даже на минимальной мощности, перегревает воду. Включением в схему бойлера, достигается определенная плавность регулировочного процесса температуры теплоносителя.

Также, эта схема подключения дает возможность пользоваться либо только бойлером на ГВС либо только котлом, или совместно и тем и другим.

Таким образом, можно сделать некоторые выводы, в дополнение к тем, что были сделаны в предыдущей статье. Бойлер и котёл, - это не совсем одно и то же . Хотя, по функционалу, они мало чем отличимы, но по конструктиву могут существенно отличаться. Ведь трудно назвать бойлером устройство в котором нагревательный элемент и бак обособлены друг от друга. Хотя, в то же время, некоторые могут называть котел, имеющий емкость для аккумуляции теплоносителя, бойлером:) Корректность в названии зависит от некоторых, слабо уловимых, нюансов:

- если в устройстве достигнута высокая степень интеграции нагревательного элемента и емкости бака с размещенным в нем теплоносителем, то такое устройство нужно именовать бойлером!

- В бойлере эта самая емкость, для размещения теплоносителя, присутствует всегда! В то время как в котле(например в проточном) её может и не быть.

как-то так:)

Исходя из выше сказанного, и учитывая ваши условия(может у кого бойлер завалялся и вы не знаете, что с ним делать) можно прикинуть не подойдет ли подобная схема именно для вас.

Подписывайтесь на канал , если информация показалась вам полезной. Лайки тоже приветствуются!

Газовый котел вода то горячая то холодная. Как устранить тактование газового котла в режиме ГВС

Для отопления и горячего водоснабжения квартир и небольших частных домов с одной ванной обычно применяют двухконтурные газовые котлы. Хозяева таких котлов часто сталкиваются с тем, что из крана течет то холодная, то горячая вода. Как говорят в народе котел тактует, режим ГВС котла периодически то отключается, то снова включается.

В квартире нового дома с поквартирным отоплением установлен двухконтурный газовый котел Protherm Gepard 23 MTV. Далее рассмотрим причины и способ устранения тактования котла в режиме горячего водоснабжения (ГВС) на примере этой квартиры.

Газовые котлы серии Protherm Gepard (Гепард) являются почти полным аналогом (более простой версией) котлов Protherm Panther (Пантера). В этой статье  подробно описана регулировка, настройка системы ГВС газовых котлов Protherm Gepard и  Protherm Panther.

Следует заметить, что фирма, которая выпускает котлы серии Protherm на другом своем заводе производит газовые котлы известной торговой марки Vaillant. Газовые котлы Vaillant находятся в более высокой ценовой категории за счет применения более качественных материалов для изготовления теплообменников. Но по конструкции, другим применяемым деталям, настройкам сервисного меню газовые котлы торговой марки Vaillant очень схожи с котлами Protherm.

Описанные в этой статье принципы регулировки, настройки системы горячего водоснабжения  подойдут и для газовых котлов многих других торговых марок и производителей.

Температура горячей воды в котле. Какую температуру ставить в котле отопления: низкие и высокие значения

Поделимся своим опытом относительно разных температурных режимов.

1. 40 градусов. Такой режим часто оказывается экономически невыгодным. При такой температуре газовый котел вполне может недогревать до полградуса. Из-за этого циркуляционный насос и нагрев не отключаются. Соответственно, расход газа только увеличивается. В некоторых моделях котлов расход может быть даже выше, чем при установленной температуре 70°С. Кроме того, от такого температурного режима лучше отказаться еще и в случаях нестабильной работы электросети. Теплоноситель за короткое время остынет, в помещении станет холодно уже через несколько часов.
2. 50 градусов. Большинство тестов показывает, что при установке этой температуры расход газа самый низкий. Однако циркуляционный насос работает довольно долго, что повышает расходы на электричество. Плюс в случае перебоев электросети батареи немного дольше сохраняют тепло. При общих подсчетах такой режим работы системы менее экономичен, чем следующий.
3. 60 градусов. Это по праву самый экономичный режим. Газа требуется больше, чем при режиме 50 градусов, но заметно снижаются расходы электричества. Суммарные расходы оказываются ниже. Да и помещение обогревается лучше.
4. 70 градусов. В таком режиме электроэнергия тратится меньше, но расход газа увеличивается. Но более важная проблема в том, что с некоторыми моделями котлов при таком режиме работы возможны скачки температуры воздуха в помещении. Они могут быть как практически незаметными, так и довольно ощутимыми. Дело в том, что радиаторы продолжают сильно греть помещения даже после отключения нагрева в котле, затем остывают, потом вновь сильно разогреваются.

Видео двухконтурный котел, проблемы с горячей водой.
