Хорошо, если обустройство вентиляционной системы происходит на этапе строительства дома , ведь в этом случае воздуховоды можно спрятать, и они не будут нарушать эстетику помещения. Каналы допускается выкладывать кирпичом , но это долгий процесс. Сегодня, в основном, используются, специальные вентиляционные трубы, которые упрощают и ускоряют весь процесс монтажа.

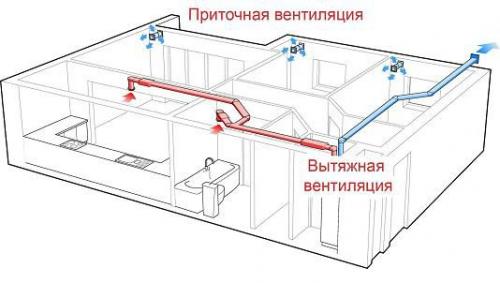

Отметим, что чаще всего вентканалы в частном доме необходимы для выведения воздуха . Однако, если необходимо взять все движения воздуха под максимальный контроль, обустраивается принудительная приточно-вытяжная вентиляция . Это сложная система, но в этом случае трубы понадобятся и для того, чтобы подводить свежий воздух с улицы .

Выбор материала воздуховода и его диаметра зависит от массы факторов. Прежде всего, это тип помещения и особенности воздуха, который необходимо отводить (температура, химический состав и т.д.). Как бы там ни было, и на какой бы вариант ни пал бы ваш выбор, существует ряд требований, которым должен отвечать воздуховод:

• идеальная герметичность;
• способность обеспечить свободное прохождение воздушного потока конкретного объема и с заданной скоростью;
• безопасность для здоровья людей (нетоксичность) и минимальный уровень шума во время прохождения воздушных масс;
• если трубы не будут скрыты, то важны еще и декоративные качества.

Вентиляционные трубы производятся из металла и пластика , причем последний сегодня используется все чаще. Выпускаются изделия с круглым и прямоугольным сечением , разных размеров. Соединяются отдельные участки благодаря отводам, соединителям, тройникам, фланцам и прочим элементам. Благодаря широчайшему выбору труб и соединяющих изделий можно выстроить вентиляционную систему любой сложности. Всё необходимое для организации вентиляции жители Москвы и области могут найти в интернет-магазине ГдеМатериал. Вентиляция обустраивается на долгие годы, поэтому лучше обратиться к проверенному поставщику, который обеспечивает помощь в выборе, выгодные цены и оперативную доставку.

Диаметр вентиляционной трубы в частном доме. Разновидности труб для вентиляции

Основная задача вентиляционной системы – отвод загрязненного воздуха из помещения.

Эффективность и надежность всей системы зависит от выбора типа вентиляционной трубы.

Существует ряд общих правил, которые стоит учитывать при выборе и расчете системы:

• минимальный диаметр трубы для вентиляции в частном доме должен составлять 15 см;
• поверхности воздуховода должны быть устойчивы к коррозии;
• вес конструкции влияет на сложность монтажных работ и обслуживание;
• размер сечения воздуховода влияет на пропускную способность;
• все элементы системы должны соответствовать требованиям пожарной безопасности.

Важным критерием выбора вентиляционной трубы является материал, из которого она изготавливается. Ниже рассмотрены самые популярные из них.

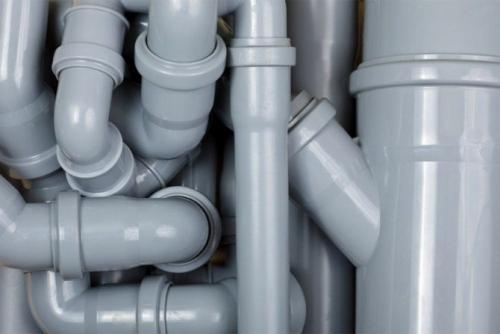

Пластиковые трубы

Пластиковые воздуховоды производятся из полипропилена, полиуретана и поливинилхлорида. Они отличаются большим разнообразием форм и размеров, наиболее популярными являются круглые и прямоугольные.

Данные типы труб получили широкое распространение благодаря целому ряду достоинств.

Преимущества круглых и прямоугольных пластиковых воздуховодов:

• относительно небольшой вес, благодаря чему монтаж системы может осуществляться одним человеком, кроме того, не создается избыточная нагрузка на подвесные кухонные конструкции;
• низкая уязвимость для воздействия влаги и химических веществ;
• хорошая герметичность;
• простота в обслуживании;
• широкий диапазон рабочих температур;
• низкий уровень шума при работе;
• большой срок службы;
• эстетичный вид;
• экологичность;
• устойчивость к появлению коррозии.

К недостаткам пластиковых труб можно отнести необходимость использовать дополнительные соединительные элементы при монтаже, а также то, что сам процесс установки достаточно сложный и требует специальной подготовки.

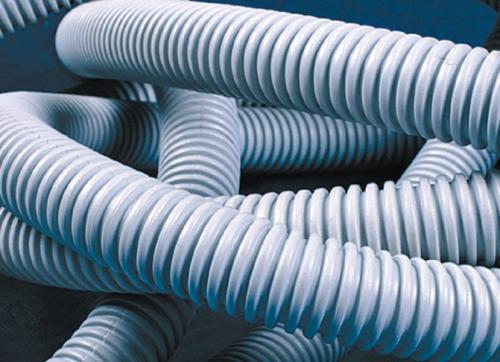

Гофрированные трубы

Самым дешевым вариантом для вентиляционной системы является гофрированная труба. Она состоит из металлических колец, обернутых ламинированной фольгой.

В изначальном состоянии кольца плотно прилегают друг к другу, но в процессе монтажа расстояние между ними способно увеличиваться за счет растягивания оболочки, а сама труба может вытягиваться и изгибаться под нужным углом.

Этими свойствами объясняется универсальность труб при монтаже: они легко устанавливаются в самых труднодоступных местах, а весь процесс не вызывает особой сложности.

Важно помнить! При неполном растяжении гофрированной трубы, а также сильном изгибе появляется дополнительное сопротивление потоку воздуха, что вызывает характерный шум.

Основные преимущества гофрированных воздуховодов:

• срок службы — до 50 лет;
• допустимое нагревание поверхностей — до 250 °С;
• устойчивость к воздействию влаги и коррозии;
• относительно легкий монтаж.

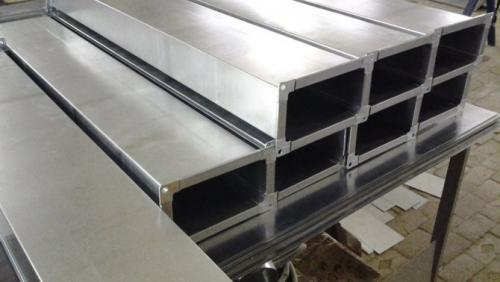

Металлические воздуховоды

Материалом для изготовления металлических вентиляционных труб служит оцинкованная или нержавеющая сталь. Они устойчивы к появлению ржавчины и имеют небольшой вес.

Такой тип воздуховода стоит выбирать для установки в помещениях с повышенным содержанием влаги и большими колебаниями температур.

Для монтажа металлических вентиляционных труб достаточно минимальных знаний и навыков.

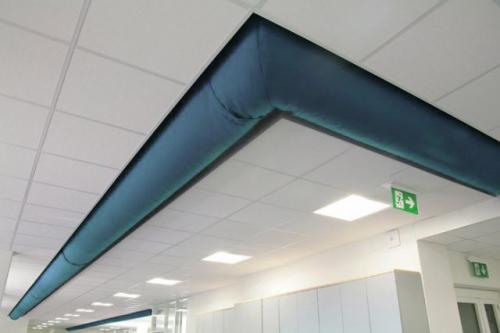

Тканевые воздуховоды

Воздуховод такого типа представляет собой вентиляционный канал, сделанный из ткани, закрепленный с помощью специальных колец на потолке. За счет давления воздуха, проходящего внутри, конструкции придается форма трубы.

Материалом для изготовления служат полиамид, полиэстер или полиэфир. Тканевые воздуховоды встречаются достаточно редко и изготавливаются на заказ. Для проектировки потребуется опытный специалист.

Основные преимущества:

• быстрый монтаж;
• небольшой вес;
• отсутствие конденсата;
• низкий уровень шума;
• устойчивость к коррозии;

Помимо материала, при подборе и расчете воздуховода необходимо учитывать форму сечения. Большей популярностью пользуются круглые трубы, они оказывают меньшее сопротивление потоку проходящего воздуха.

Прямоугольные трубы не нарушают эстетичный вид помещения, их можно монтировать вплотную к стене.

Гофрированные и тканевые воздуховоды бывают только круглыми в сечении, пластиковые и металлические могут быть и круглой, и прямоугольной формы.

Размеры сечения рассчитываются по специальной формуле для каждого конкретного помещения. На практике часто встречаются диаметры 100-120 мм для круглых труб и размеры 55×110, 60×122 – для прямоугольных.

Вентиляционная труба для частного дома. Подбор воздуховодов и оборудования

После расчета воздухообмена и выбора материала для системы необходимо подобрать вентиляционное оборудование и диаметры трубопроводов для распределения воздуха по помещениям. Главный параметр на данном этапе – потери давления в воздуховоде. То есть, чем длиннее магистраль, уже трубы и больше скорость воздуха, тем больше потери давления, а значит, вентилятор будет выдавать меньшую мощность. Аэродинамический расчет довольно сложен, однако для небольших трасс, чтобы подобрать диаметр вентиляционной трубы, можно использовать таблицу, представленную ниже.

Схема подбора диаметра воздуховода.

*

Оптимальное значение скорости воздуха в канале – 3-4 м/с, больше – вы будете слышать шум из системы, меньше – потребуется более мощный вентилятор. После подбора сечений, с помощью еще одной таблицы определяются потери давления по длине, суммируя полученные значения, получаем цифру, в зависимости от которой выбираем вентилятор для системы.

Схема для расчета потерь давления на прямолинейных участках воздуховода.

Схема для расчета потерь давления на основных фасонных элементах.

Суммировать нужно лишь значения по трассе до самого удаленного распределительного устройства, потери по ответвлениям роли не играют. Обратите внимание, что на каждом элементе системы (распределительная решетка, шумоглушитель, нагреватель) также теряется давление, конкретное значение указано в параметрах выбранного оборудования.

Чтобы спроектированная вентиляция в частном доме (или на даче) из пластиковых труб была максимально эффективная и наименее затратная, придерживайтесь правил, представленных ниже:

• Вытяжная труба должна быть поднята выше конька здания для предотвращения засасывания загрязненного воздуха в окна верхних этажей;
• Для вентилирования подкровельного пространства необходимо установить аэратор;

Пластиковый вентиляционный аэратор.

• В ветки, идущие к кухне и санузлам, нужно установить обратные клапаны, чтобы посторонние запахи не распространялись по дому, когда система не функционирует;
• Количество поворотов необходимо свести к минимуму для уменьшения сопротивления;
• По возможности используйте круглые трубы.

При планировании расположения приточного отверстия должна быть учтена высота дымоходов. Идеальный вариант – расположение приточного оборудования на первом этаже здания, но чтобы приточное отверстие было удалено от земли как минимум на метр.
