Как понять, какой котёл будет оптимальным для обслуживания конкретной системы отопления? Очевидно, следует определиться с видом топлива, требуемой мощностью агрегата и особенностями его конструкции, процесса монтажа и последующей эксплуатации, а также с особенностями подключаемой системы отопления.

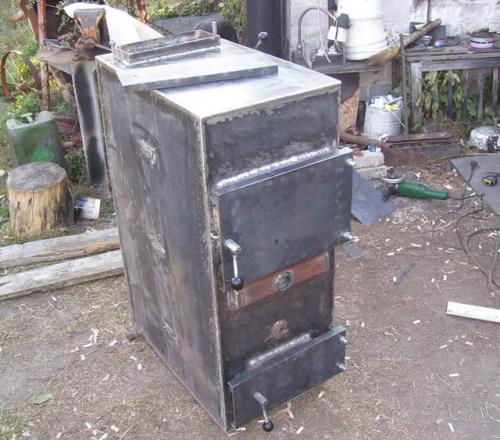

Самодельный котёл на твёрдом топливе

Среди материалов, которые можно использовать в качестве твёрдого топлива, наиболее широкое распространение получили:

• уголь;
• торфяные брикеты;
• пеллеты;
• дрова;
• опилки и другие горючие отходы производства.

Виды твёрдого топлива для котлов отопления на фото

Торфяные брикетыДрова для твердотопливного котлаДревесный уголь для твердотопливных отопительных котловТопливные гранулы для отопительных котловДревесные топливные брикеты для котлов на твёрдом топливеЕвродрова (топливные брикеты для пикника)Брикеты из переработанного мусораДревесные опилки для котлов отопления

С целью повышения рентабельности и эффективности системы отопления можно изготовить универсальный агрегат, который сможет работать с различными видами топлива.

Выбор типа и конструктивного исполнения отопительного котла напрямую зависит от того, каким топливом вы собираетесь пользоваться, требуемой производительности системы отопления, а также места, где он будет установлен. Для самостоятельного изготовления подходят следующие модификации твердотопливных отопительных агрегатов:

Оснащаются стальным или чугунным теплообменником, могут использоваться и для отопления, и для целей горячего водоснабжения. КПД таких котлов составляет около 85%.

Классический котёл на твёрдом топливе

1. Пиролизные

Обеспечивают раздельное сгорание топлива и выделяемых при этом летучих газов, благодаря чему существенно повышается эффективность и, следовательно, экономичность отопительной системы.

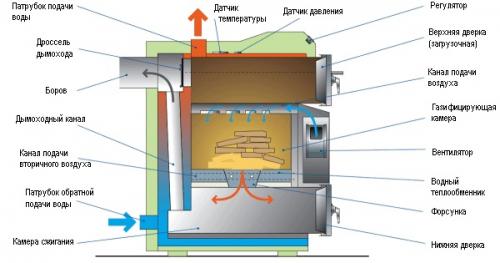

Схема пиролизного котла на твердом топливе

1. Пеллетные

Эффективность этой разновидности котлов отопления достигает 90%. Главным их достоинством является высокая степень автоматизации рабочих процессов, а недостатком – сложность конструкции.

Принцип работы пеллетного котла

1. Длительного горения

Способны непрерывно работать на протяжении всего отопительного сезона, требуя загрузки топлива 1 раз в несколько суток, что выгодно отличает их от классических твердотопливных котлов.

Простой котел своими руками. Обыкновенный котел

Сначала разберем, как изготовить простой дровяной котел своими руками. Модель представляет собой два цилиндра, помещаемых друг в друга. Первый используется в качестве топки. При горизонтальном расположении он может изнутри обкладываться огнеупорным кирпичом.

Второй выступает в качестве конвекционного носителя или используется для подогрева теплоносителя. Закладка дров производится непосредственно в топку.

Подручные материалы

Для уменьшения объема сварочных работ можно использовать толстостенную трубу или бочку. Возможно также использование других подручных материалов.

Сваренную из толстого листа прямоугольную топку можно без труда разместить внутри цилиндрической емкости.

Особенности конструкции

В дровяном котле предусматривается поддувало для притока свежего воздуха и дымоход для отвода отработавших газов. Поддувало располагается в нижней части трубы и позволяет нижнему ряду дров тлеть, вырабатывая дополнительное тепло. Закладка дров в самодельные котлы производится через верх. Для этого подготавливается специальный люк.

Чтобы каждая заложенная стопка дров горела как можно дольше, часто предусматривается специальный груз, выполняемый в форме диска с лопастями и отверстием, имеющим диаметр 20 мм. При надавливании груза происходит сжимание горящего топлива. При этом объем поступающего воздуха значительно сокращается, так как он может проходить только через имеющееся отверстие.

Способ подключения

К системе отопления такой котел можно подключить двумя способами:

• врезав трубы с водой прямо в бочку. Циркулируя между трубами, она будет нагреваться, чтобы затем, поступив в систему отопления, нагревать радиаторы;
• врезав дымоход в бак с теплоносителем. Отработавшие горячие газы будут поступать в емкость, постепенно нагревая теплоноситель.

Котел Стропува своими руками чертежи. Описание котлов Стропува (Stropuva)

Котел Стропува может стать отличным решением для вашего дома, если возможность установить газовые или электрические отопительные устройства не удается по тем или иным объективным причинам. Котлы фирмы Стропува — это высококачественные твердотопливные агрегаты, которые демонстрируют свою надежность и эффективность в работе уже много лет.

Устройство котла стропува

• Котлы Stropuva, схема обвязки которых достаточно проста и надежна, имеют главную отличительную черту — это агрегаты длительного горения. Такой принцип работы обеспечивает экономию топлива и времени, что очень важно для современного потребителя;
• Некоторые модели Стропува следует заправлять твердым топливом раз в 12 суток, а есть и такие, которые способны работать без участия пользователя 3-7 дней после загрузки;
• Особенности конструкции позволяют установить твердотопливный котел стропува своими руками, если действовать согласно инструкции производителя. Схема обвязки проблем вызывать не должна;
• Данные котлы от Стропува являются котлами верхнего горения, что открывает множество преимуществ оборудования;
• Розжиг топлива осуществляется сверху, прогорание происходит тонкими слоями. Постепенно твердое топливо опускается, что повышает длительность горения. Особенность технологии работы Стропува в том, что выделяется больше тепла;
• При незначительном уровне нагрузке (около 15 процентов от максимальной мощности), котел демонстрирует высокий коэффициент полезного действия;
• Очаг горения постоянно перемещается внутри котла Стропува, что обеспечивает снижение тепловых постоянных нагрузок на отдельные участки оборудования. Так существенно повышается срок эксплуатации;
• Модели на дровах необходимо заполнять дровами примерно раз в 30 часов;
• Котлы от Стропува, которые используют брикеты, могут загружаться топливом раз в 2-3 дня;
• Уголь в котлах Стропува дает возможность забыть про необходимость закладки новой порции угля на 3-5 дней. При этом в доме будет постоянно тепло.

Котлы на твердом топливе длительного горения своими руками чертежи. Конструкционные особенности и устройство

Камера для закладки топлива любого котла длительного горения отличается внушительными размерами. Это параметр напрямую влияет на время перегорания топливной закладки. В настоящее время встречаются две успешно конкурирующие между собой технологии, реализуемые в ТТ котлах: речь идет о приборах Булерьян и Стропува. Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличии от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.

Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:

1. Металлического корпуса, закрывающего внутренние камеры.
2. Нижней камеры для сжигания топлива.
3. Верхней камеры для сжигания газа.
4. Дверцы для закладки дров. Она расположена в верхней части конструкции из-за больших размеров нижнего отсека для закладки ресурса.
5. Дымового патрубка. Он находится в верхней части котла и подключен к дымоходу.
6. Зольная камера. Расположена внизу котла и предназначена для его чистки.

Также имеется еще одна любопытная деталь. Как известно, в обычных печах функция поддувала выполняется зольником: именно через него поступает необходимый для горения воздух. В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка. По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.

Чтобы осуществить новую загрузку, распределитель легко можно возвратить в начальное положение, потянув его вверх. Положение этого рычага служит своеобразным ориентиром уровня оставшегося топлива: таким образом можно определить, через сколько загружать следующую порцию дров. Котлы Булерьян отличается высокой экологичностью, что объясняется полным перегоранием топлива и газа: углекислый газ в атмосферу практически не попадает. Читайте также: " Как сделать котел на дровах своими руками – пошаговая инструкция ".

Устройство твердотопливного котла длительного горения следующее:

• Топка. Главный конструкционный элемент любого котла или печи. Предназначается для сжигания в нем топлива.
• Отдел для дожига газа. Здесь догорают газы, поступившие из топки.
• Зольник. Отсек для сборки пепла. Он нуждается в регулярной чистке.
• Дымоход. Канал для отведения за пределы жилища продуктов сгорания.

Самодельный котел на дровах чертежи. Каков реальный КПД твердотопливных котлов

Производители отопительного оборудования, в частности твердотопливных котлов, предлагают большой ассортимент продукции с различными характеристиками.

Исходя из конструкции котла на твердом топливе, все изделия можно разделить на такие группы:

• традиционные отопительные агрегаты;
• дровяные котлы с пиролизным типом горения (газогенераторные);
• длительного горения;
• пеллетные.

Традиционный котел на твердом топливе, самодельный в том числе, по внешнему виду напоминает печь или буржуйку с самыми необходимыми элементами – топочной камерой, дверцей, зольником и дымоходом. С помощью зольника можно регулировать тягу, открывая и закрывая заслонку. Такие конструкции считаются достаточно надежными, поскольку в них нет никаких технологичных элементов, например термодатчиков или градусников, автоматического блока управления или электроники. В данном случае основным элементом конструкции твердотопливного котла является теплообменник, передающий тепловую энергию теплоносителю. Теплообменник бывает трубчатым или изготавливается в виде емкости из сплошных стальных листов.

Есть, однако, и более сложные устройства, которые тоже можно отнести к традиционным. Они оснащены перегородками и дроссельными заслонками, чтобы тягу было удобнее регулировать, а горячий воздух проходил большее расстояние до момента выхода в дымовую трубу. Такие перегородки существенно увеличивают КПД котла, поскольку больше тепловой энергии передается теплоносителю, а не просто «вылетает в трубу». Нужно понимать, что КПД котла это очень важный показатель.

Для подобных котлов можно использовать практически любое топливо – дрова, уголь, пеллеты и даже мусор. Главное, чтобы оно было как можно суше. С точки зрения производительности котлы простых конструкций едва ли могут претендовать на 50 % КПД, а в большинстве случаев он составляет всего лишь 15-20 %. Проблема заключается в том, что топливо слишком быстро сгорает, не успевая передать всю тепловую энергию воде в теплообменнике. В результате, большее количество тепла просто выводится в дымоход или его избыток заставляет теплоноситель закипать. Например, дрова нужно добавлять в топку каждый час, а угля хватит на 2-4 часа, но все равно он сгорает с избытком энергии и большими теплопотерями.

Более экономными и производительными являются современные котлы с перегородками и дроссельными заслонками. В них температуру сгорания топлива можно регулировать, а одной загрузки топлива хватает на 8-12 часов. Поэтому КПД таких установок нередко достигает 80 %.
