Проекты беседок из дерева с мангалом и барбекю из кирпича. Какие бывают беседки

Проекты беседок из дерева с мангалом и барбекю из кирпича. Какие бывают беседки

Классификация беседок может быть по материалам их изготовления.

1. Деревянные – самые распространенные и популярные среди владельцев загородных домов.



   Деревянная беседка с мангалом

2. Рубленые беседки — из оцилиндрованных бревен, применяется для основательного массивного проекта с площадью не меньше 10 квадратных метров.
3. Кованые – из кованого металла, ажурные и разнообразные в своем исполнении.
4. Металлические — из гнутой стальной полосы или металлопрофиля.
5. Из алюминиевого профиля обычно квадратного сечения, могут быть сборными конструкциями.



   Беседка с мангалом

6. Из ПВХ-профиля – не очень жесткий материал, но морозоустойчив и не подвержен горению.
7. Каменные – из камня и бетона в виде садовых павильонов, с куполами из того же материала, могут быть выполнены из любого камня – песчаника, мрамора, бута и пр.
8. Комбинированные – здесь присутствует любой материал – по проекту и вкусу заказчика.

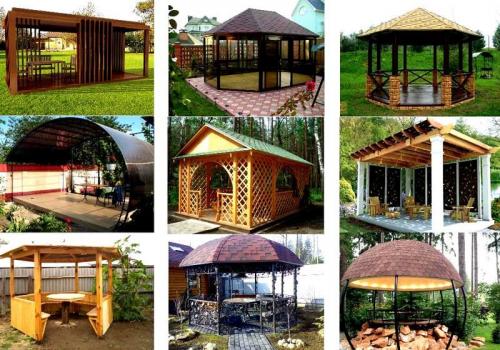

Разнообразие беседок

По самой фактуре все беседки можно разделить на две группы.

1. Открытые – без защитных стен, окон, в наличии – только крыша.
2. Закрытые – с раздвижными окнами, стенами, часто застекленные – в раздвижными окнами, представляют собой мини-избушки.

По возвышению над уровнем земли:

• наземные;
• с лестницей;
• с подиумом или пьедесталом.

По стилю

Английский стиль

1. Русский – деревянные с массивными скамьями и деревянным столом.
2. Английский стиль – из мрамора или другого камня.
3. Итальянский – дерево с элементами чеканки или кованых вкраплений.
4. Французский – с колоннами и куполом.
5. Японский – простота линий и оригинальность крыши.
6. Китайский – с округлыми формами, даже в форме веера – сектора круга, могут иметь по 6-8 углов.
7. Восточный – с шатром и шелкографией и так далее.

В китайском стиле

Также такую зону можно украсить заборчиком, который может быть и декоративным и служить лишь для обозначения места отдыха.

Источник: https://interior.ru-best.com/idei-dizayna/proekty-besedok-iz-dereva-s-mangalom-i-barbekyu-iz-kirpicha-kakie-byvayut-besedki

Беседки чертежи и размеры схемы и проекты эскизы. Виды беседок для самостоятельного возведения

Появление на строительном рынке разнообразных материалов с уникальными свойствами позволило отойти от привычных моделей беседок и придать легким конструкциям различные нетривиальные формы. Функции современных беседок во многом изменились и сегодня это не просто павильоны, где можно отдохнуть, но и полноценные летние кухни или уютные гостевые домики.

Благодаря легкости возведения беседок из актуальных строительных материалов, многим под силу собрать и установить постройку самостоятельно. Сложность такого строительства во многом зависит от вида беседки своими руками. Фото подтверждает многообразие форм и назначений легких конструкций.

Находясь внутри стеклянной беседки можно любоваться окружающим ландшафтом

Учитывая различные характеристики, беседки можно разбить на несколько групп:

• открытые — легки в возведении, используются в основном для летнего отдыха;
• закрытые — основательные конструкции со стенами, дверьми и окнами. Могут использоваться как в летнее, так и в зимнее время;
• переносные — сезонные разборные конструкции, которые легко демонтируются и могут быть установлены в любом месте.

Список материалов, используемый для возведения беседок, достаточно разнообразный. Это могут быть изделия из дерева, металла, стекла, пластика, камня, кирпича, а также их комбинаций. Кроме того, очень популярны беседки из подручных материалов, где в ход идет любое, порой самое непредсказуемое, сырье: стеклянные и пластиковые бутылки, деревянные поддоны, стволы деревьев и многое другое в зависимости от фантазии умельцев.

Закрытая беседка из деревянных разноцветных досок

Формы и размеры беседок выбираются с учетом габаритов участка: если площадь небольшая, то конструкция весомых размеров будет выглядеть неуместно. Что касается конфигурации строений — это могут быть конструкции квадратной, прямоугольной, круглой, шестигранной, восьмигранной формы, а также постройки любых других сложных моделей, в том числе в виде полусферы.

Круглая металлическая беседка в саду

Для покрытия кровли в беседках используют шифер, профнастил, сотовый и монолитный поликарбонат, гибкую черепицу и другие материалы. Учитывая пластичность многих покрытий, конструкции крыш можно делать различные: односкатные, многоскатные, сферические, купольные, шатровые, арочные и многоуровневые. Довольно распространены беседки, где крышей и стенами выступают живые вьющиеся растения.

В последнее время набирают популярность функциональные беседки, выполняющие роль летних кухонь, с мангалами, барбекю или каминами. Наличие такого оборудования налагает определенные требования к технологии их возведения, соблюдая которые можно построить беседки своими руками. Чертежи и размеры, схемы и проекты, эскизы и порядовые планы укладки печей максимально облегчат возведение постройки и помогут точно рассчитать стоимость строительства.

Чертежи беседок для дачи с размерами. Примеры чертежей беседок и схем с размерами

Чертежи беседки, а также ее эскизы и 3D модели должны быть включены в проект в обязательном порядке. Разрабатывая эти схемы, планы и рисунки нужно соблюсти пропорции конструктивных элементов, а также указать их точные размеры. В этом случае при возведении постройки не возникнет проблем, которые могли бы привести к дополнительным временным и финансовым затратам.

Каковы же правила составления чертежей и эскизов беседок, и как нужно их рисовать? Об этом наша статья.

Беседки с 8 гранями

Общие правила составления чертежей

Составление чертежей беседки для дачи позволит точно распланировать расположение разного рода важных конструктивных элементов – светильников, стола , дверей, окон, возможно мангала , барбекю или печи . Помимо этого точные схемы и эскизы помогут определиться с количеством необходимых стройматериалов.

Как делаются беседки своими руками (чертеж, фото)

Существуют правила составления чертежей своими руками, которых следует придерживаться:

• Прежде всего нужно замерить место на участке, отведенное под строительство сооружения . Размеры конструкции на чертеже не должны превышать его площадь.
• Далее рисуется эскиз.

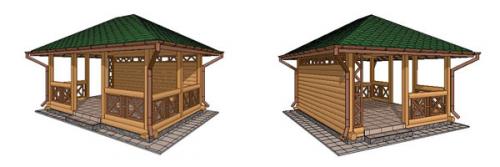

Эскиз постройки из дерева или ее 3D модель наглядно показывают, как она будет выглядеть в конечном итоге

• Затем чертят фронтальную и профильную проекции строения с указанием размеров. Для сложных конструкций с мангалами или массивной мебелью к комплекту чертежей нужно будет приложить еще и план (проекцию сверху).
• Далее отдельно чертится схема фундамента, который может быть ленточным или столбчатым .

Схема столбчатого фундамента

• После этого рисуют стены и крупные элементы (мангал, стол и т.д). На этом же этапе следует отметить места расположения окон и дверей.
• Затем на готовом рисунке отмечают размеры всех элементов каркаса и обшивки.

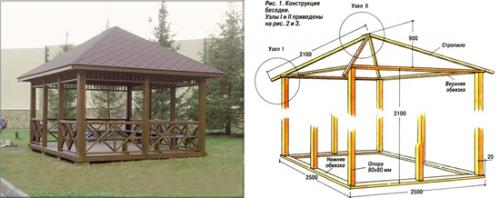

Чертеж каркаса летней постройки с указанными размерами

• На следующем этапе составляется схема крыши с нанесением размеров и углов.
• Отмечаются места расположения светильников и схема разводки электропроводки.
• Если это необходимо, рисуется мангал с фундаментом и дымоходом (печь, барбекю).
• Далее нужно будет «расставить» на плане мебель.

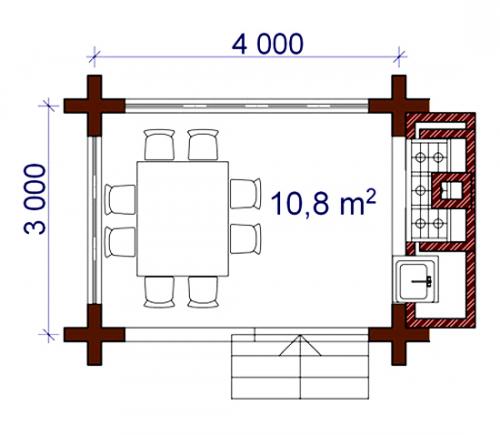

На план следует нанести, в том числе, и мебель

Важно: В том случае, если предполагается строительство закрытой конструкции, обязательно нужно указать места расположения всех вентиляционных отверстий.

Примеры чертежей с пояснениями

Далее на конкретных примерах рассмотрим способы составления чертежей беседок разного назначения.

Деревянное сооружение для отдыха

Сооружения на брусчатом каркасе на данный момент являются самыми популярными. Составить чертеж такой конструкции, как прямоугольная беседка со столом и лавочками совершенно не сложно.

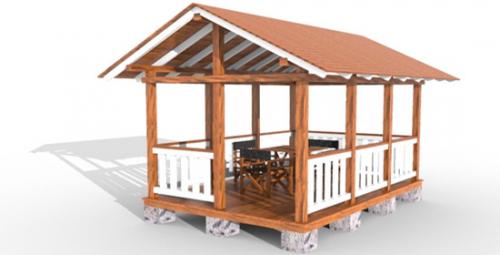

Небольшая садовая беседка на каркасе из бруса, предназначенная для семейного отдыха

Сначала рисуем чертеж строения в двух проекциях с указанием размеров.

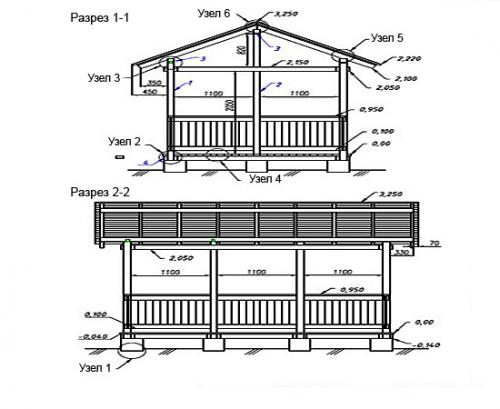

Простые прямоугольные дачные беседки своими руками. Чертежи фронтальный и профильный

Важно: В проект нужно обязательно включить и небольшие подробные схемки с указанием способов крепления и размеров элементов в узлах соединений.

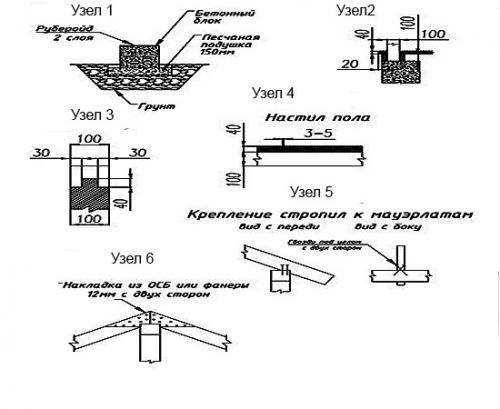

Схема узлов соединения различных конструктивных элементов

Далее — согласно правилам — чертим фундамент. Конечно же, предварительно нужно определиться с тем, каким он будет. На слабых или неустойчивых грунтах лучше возводить свайно ростверковый, на грунтах с хорошей несущей способностью – ленточный.

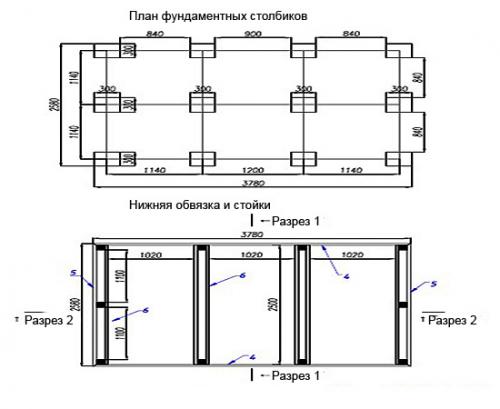

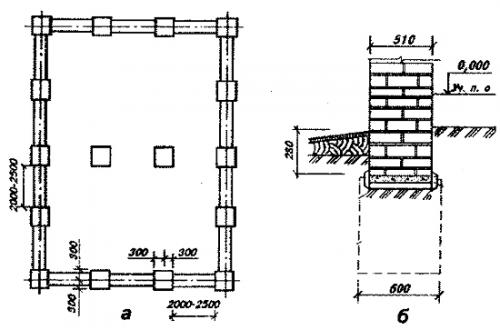

Подробный чертеж столбчатого фундамента беседки

Далее переходим к чертежу стен. Рассматриваемая нами деревянная постройка огорожена невысоким решетчатым парапетом. На схеме указываем, в том числе, и способ его крепления к каркасу сооружения:

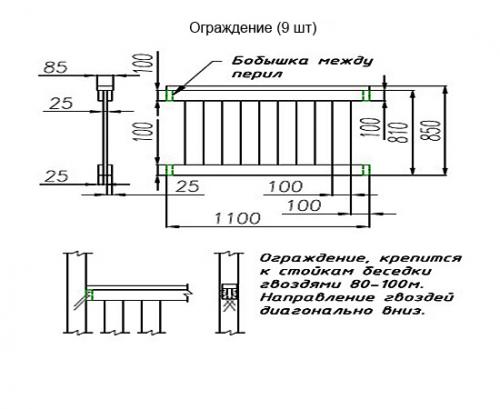

Чертежи беседки садовой, сделанной своими руками. Схема перил каркаса

На следующем этапе рисуем схему стропильной системы. Начинать следует с разработки чертежа верхней обвязки и мауэрлата.

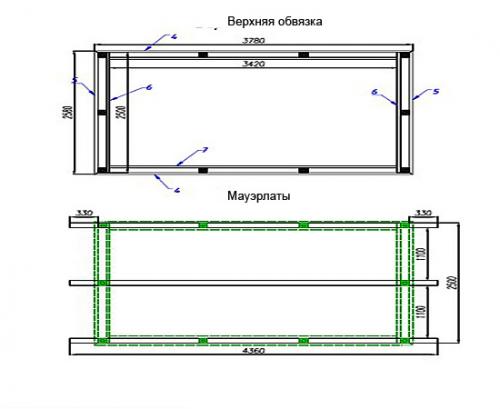

Схема расположения элементов верхней обвязки и мауэрлатов постройки

Далее чертится собственно сама стропильная система.

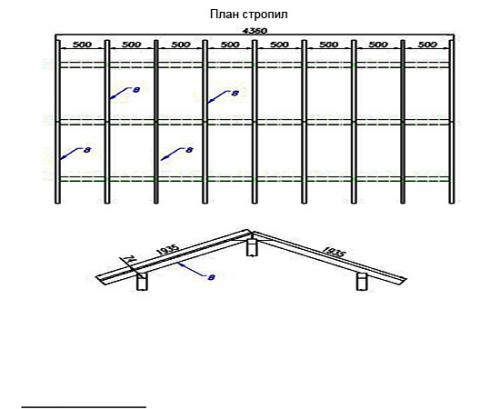

Чертеж стропильной системы двухскатной кровли с указанием ширины шага между стропилами и их длины

К чертежам также нужно приложить таблицу спецификации элементов с указанием видов строительных материалов, необходимых для возведения той или иной части беседки, их размеров и количества.

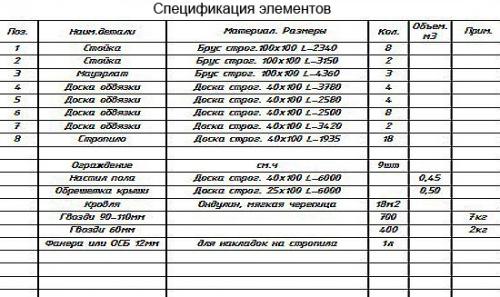

Таблица с перечислением деталей конструкции

После того, как все чертежи будут готовы, можно отправляться в магазин стройматериалов и закупать все необходимое.

Совет: Покупайте материалы хотя бы с небольшим запасом. Некоторые элементы могут быть испорчены в процессе строительства. Да и от приобретения бракованного товара у нас в стране никто не застрахован.

Источник: https://gorizont-pro.ru/novosti/chertezhi-besedok-dlya-dachi-s-razmerami-razmery-besedki-i-uchastka

Готовые проекты беседок. Готовые проекты, чертежи беседок из дерева для строительства своими руками

Любая постройка, даже не значительная требует подготовки и организации проекта. Не исключением считается и зона отдыха на приусадебном участке. В рамках этой статьи мы представим готовые чертежи беседок из дерева для реализации процесса возведения. Ниже мы предложим востребованные модели, которые можно сделать своими руками, без особых навыков в строительстве.

Для чего нужна схема?

Как качество большого дома напрямую зависит от надежности несущего основания, так и возведение маленькой постройки зависит от грамотного планирования:

1. Нужно рассчитать все инженерные расчеты и внешнее декорирование.
2. Даже самый не профессиональный чертеж беседки из дерева в разы облегчит работу во время монтажных работ и работ по оформлению.

Также, благодаря грамотному проекту, вы сможете правильно подготовить свой бюджет и увидеть наглядный финансовый расход.

Схема возведения

Перед тем, как построить деревянную беседку, спланируйте тщательно действия всех технологических процессов:

Этапы строительства деревянной беседки

1. На первом этапе идет выбор планировки и материала и место на участке под выбранную конструкцию.
2. Далее нужно подготовить чертеж деревянной беседки с соответствующими размерами и расчетом необходимого материала.
3. Затем потребуется определение несущего основания. В этом случае все будет зависеть от предполагаемых нагрузок:

• устройства пола;
• каркаса (перил, столбов, блочных перекрытий);
• крыши;
• внутреннего обустройства;
• окон и дверей.

Все перечисленные факторы необходимо учитывать при составлении проекта.

Деревянные беседки. Чертежи для реализации небольшого проекта

В последнее время, любая дачная или садовая беседка стала неотъемлемым атрибутом для проведения комфортного отдыха в любом загородном доме. Часто встречаются случаи, когда готовая конструкция не устраивает по каким-то причинам (цена, оформление или размер).

Гостевая готовая модель из бруса

В этом случае можно призадуматься о самостоятельном изготовлении на базе готовых схем. Если человек немного разбирается в строительстве, то любой чертеж можно подкорректировать и добавить какие-то свои элементы, сделав свою модель необычной.

Модель №1: проект готовой беседки, размером 3х4,5 м

Сейчас мы рассмотрим интересный, но простой гостевой проект, который способен разместить у себя гостей и всех членов семьи для проведения праздников или простого отдыха за городом. Схема беседки из дерева может дополниться садовой качелей или барбекю.

Если внимательно изучить представленные чертежи, то можно заметить, что вместо стропильной системы вмонтированы рамы, а в основу проекта входят постройка из балок и стоек.

Если есть необходимость, то можно организовать подшивку фронтов и потолка. Но все-таки сложная структура балок станет для помещения украшением и создаст дополнительный объем.

Модель №2: проект готовой конструкции 4х6 м

Данная постройка – это расширенная версия предыдущей садовой беседки. В такой конструкции может спокойно разместиться комплект мягкой мебели и при желании на расстоянии можно установить мангал для приготовления мяса.

Обратите внимание, что в данном проекте используется ленточный фундамент. Для этого понадобятся обрезки арматуры, закрепленные в несущее основание, и являются базой для стоек постройки.

Беседка из дерева, чертежи простой модели 4х6 м

Боковой фасад

Конструкция в разрезе

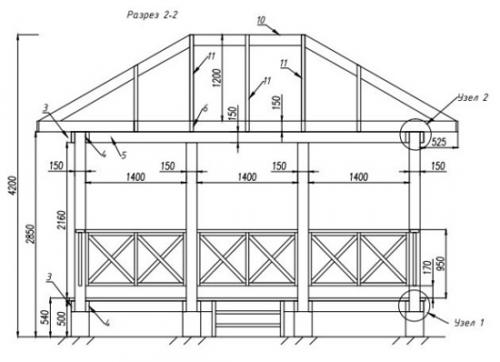

Разрез 2-2

Разметка основания и фундамент

Верхняя обвязка и стойки

Перенос анкера

Верхнее перекрытие 1

Верхнее перекрытие 2

Небольшая инструкция по сборке:

1. Вначале монтируются фасадные элементы, которые скрепляются лагами, при этом, измеряется расстояние по диагонали.
2. Далее, переносится расположение анкера.
3. Затем устанавливаются стойки и фиксируются.
4. Потом собирается стропильная система и обвязки.

Модель №3: небольшая универсальная садовая постройка

Далее, мы рассмотрим очень простую мини-конструкцию, которая подойдет для маленьких загородных участков. Мини-проект деревянной беседки подойдет тем, кто хочет облагородить свой участок самостоятельно, так как не требует серьезных строительных навыков.
