Как работает капельный полив нашего огорода

Для начала мне бы хотелось в двух словах рассказать о функционировании автополива на нашей даче, после чего мы более подробно рассмотрим все элементы, составляющие эту систему.

В нашем случае вода на грядки подается при помощи погружного насоса, который находится в неглубоком колодце, расположенном возле огорода, так как центральный водопровод в нашем Садоводстве отсутствует.

Из колодца выведен кран, от которого далее отходит пластиковая труба. Благодаря переключателю можно просто помыть руки под краном или направить воду в систему автополива.

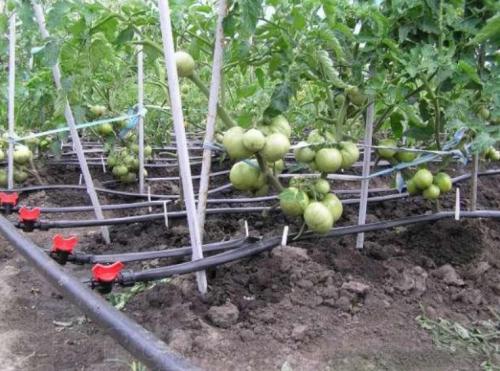

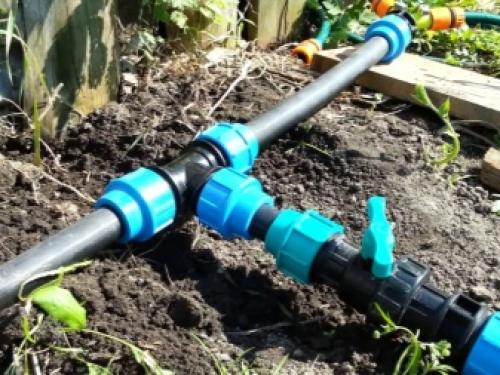

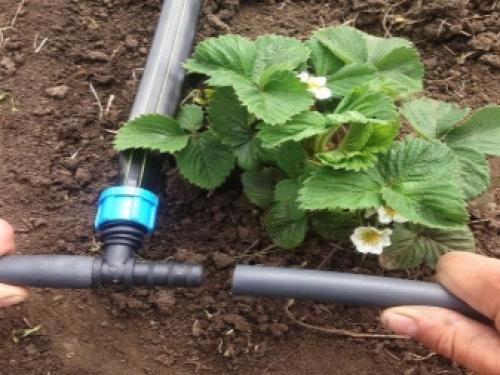

Длинная труба из полипропилена тянется вдоль всего огорода перпендикулярно грядкам. Напротив каждой грядки имеется тройник, на котором установлены муфты с внутренней резьбой. Как оказалось, среди комплектующих пластиковых труб можно подобрать подходящие по размеру к специализированным аксессуарам для поливных систем. Благодаря этому, мы легко подобрали коннектор с наружной резьбой, который без труда надежно соединился с пластиковой муфтой.

Далее на кончик коннектора надевается лента капельного полива. Несмотря на то, что капельный шланг обычно очень прочно сидит на носике коннектора, для надежности мы закрепляем ленту металлическими хомутами.

На концах капельных лент с обратной стороны грядки можно установить специальные заглушки. Однако мы использовали обычную изоленту, сложив кончик шланга несколько раз и зафиксировав его.

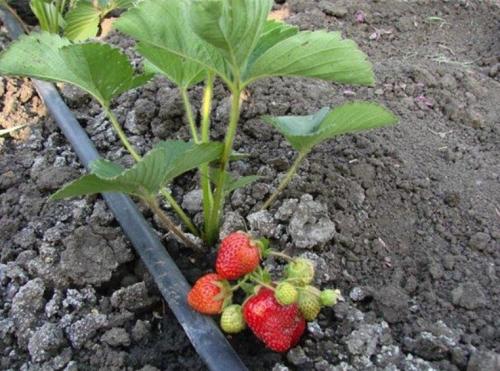

Есть несколько вариантов того, как располагать капельную ленту на грядке: одну — строго посередине, две ленты — вдоль каждого рядочка посевов, либо одна длинная лента змейкой. В зависимости от требовательности к влаге конкретной культуры, мы использовали все три варианта. В последнем случае капельная лента фиксируется в выбранном положении крючками, чтобы не сместить ее в процессе ухода.

Поскольку мы работающие дачники и чаще всего посещаем огород только на выходных, система включается и выключается автоматически при помощи электронного таймера несколько раз в неделю. При посещении дачи нам остается только корректировать настройки режима работы на будущую неделю с учетом прогноза погоды.

Монтаж капельного полива. Виды капельного полива

Есть несколько видов систем капельного полива, их можно классифицировать по разным критериям. Так, в зависимости от залегания трубок выделяют 2 варианта:

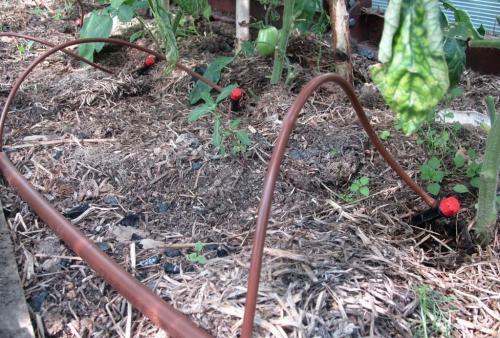

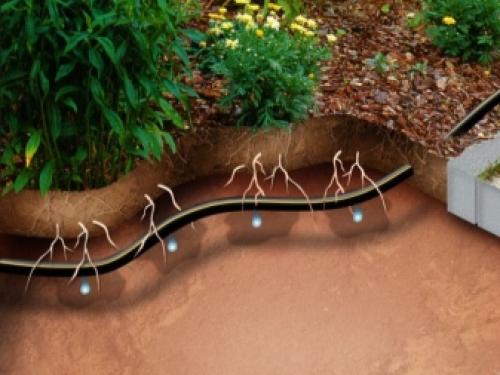

подземный (трубки залегают под землей на глубине 25-30 см);

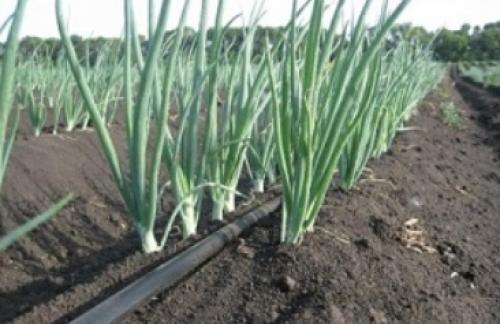

надземный (трубки на земле, монтаж более простой).

С точки зрения системы подачи воды выделяют 3 типа.

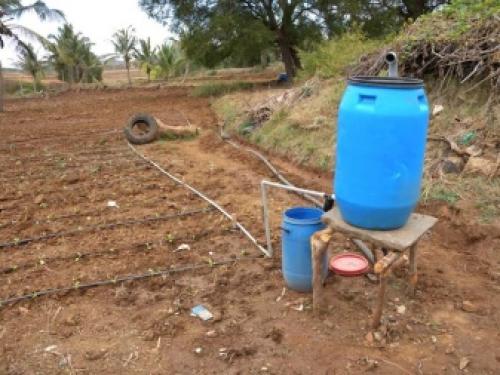

Без автоматики – жидкость заливают в бочку, устанавливают ее на определенной высоте. Вода подается благодаря естественной силе тяжести.
Полуавтоматическая – емкость может быть установлена в любом месте, но воду приходится периодически доливать самостоятельно.
Автоматическая – работает полностью автономно, нужно просто периодически следить за исправностью основных элементов.

Также можно разделить системы на профессиональные и самодельные. К первым относятся автоматические и полуавтоматические устройства, например:

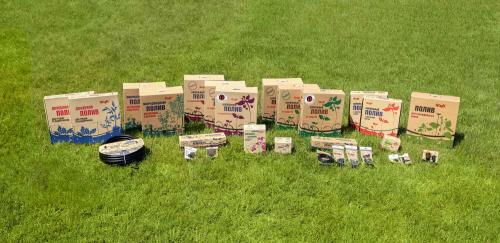

Разные виды системы полива «Жук»

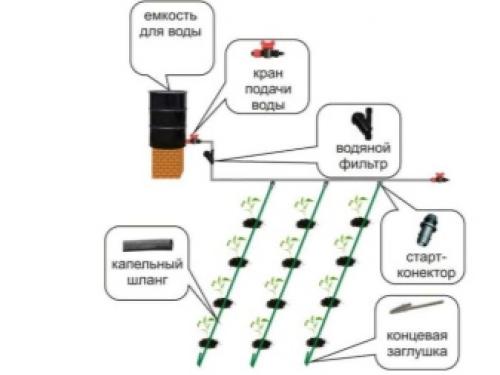

Самодельные системы не предусматривают наличия каких-либо автоматических механизмов. Они состоят из 3 основных элементов:

источник – чаще всего бочка на 200 л;
фильтр;
капельные линии – трубки, проложенные по поверхности почвы.

Сделать собственную систему полива несложно, к тому же это менее затратно по сравнению с покупным вариантом. О том, как собрать и поставить ее, подробно рассказывается в следующем разделе.

Капельный полив самотеком. Особенности

Организовав автополив в теплице или по всему огороду, можно решить проблему нехватки естественной влаги на весь засушливый сезон. Вода в этом случае поступает к корням растений дозированно, самотеком, ее подача осуществляется по таймеру, в строго отведенные часы. Изобрели капельный полив из бочки и других резервуаров в Израиле, где пресная влага является особенно ценной в условиях засушливого пустынного климата. Неудивительно, что система орошения действительно успешно работает, показывая превосходные результаты и в условиях российской средней полосы.

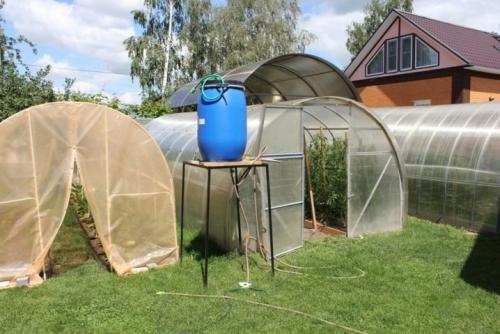

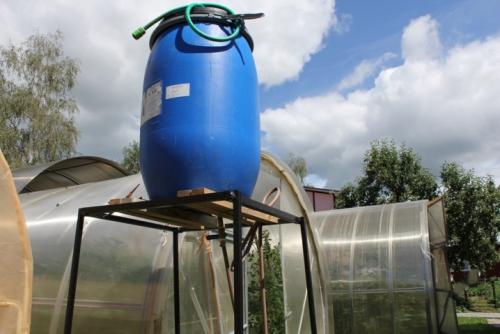

Автономные системы полива из бочки хорошо подходят для теплиц с невысокой плотностью посадки растений.

Принцип их действия довольно прост.

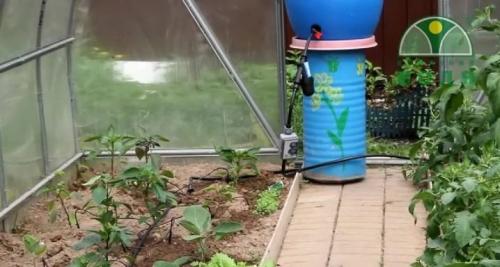

В бочку или несколько соединенных между собой емкостей заливается вода. В зависимости от системы высота установки резервуаров варьируется от 30 см до 2 м.
На выходе подключается фильтр.
Отводится магистраль, через которую осуществляется подача воды. К ней подсоединяются отводные трубки-капельницы с проделанными в них отверстиями диаметром 3–8 мм.
При достаточном напоре полив осуществляется самотеком. При его отсутствии потребуется установка погружного насоса, позволяющего обеспечить необходимое давление воды.
Автоматизация системы полива производится при помощи контроллера и таймера. Первый регулирует режим и интенсивность подачи воды. Второй позволяет распределять полив с учетом потребностей разных групп растений — в этом случае таймеров может быть несколько.

Отличительной чертой систем для автополива из бочки является капельная подача воды в прикорневую зону. Растения получают необходимую им влагу, при этом отсутствует риск переувлажнения грунта.

Расход воды тоже остается минимальным, что может быть актуально для засушливых периодов или при сложностях с организацией постоянного водоснабжения. Преимуществом использования емкостей для отстоя является предварительный нагрев жидкости в резервуаре, не происходит переохлаждение корней.

Источник: https://avtopoliv-na-dache.aystroika.info/stati/shema-kapelnogo-avtopoliva-ogoroda-proveryaem-vodozabor-na-propusknuyu-sposobnost

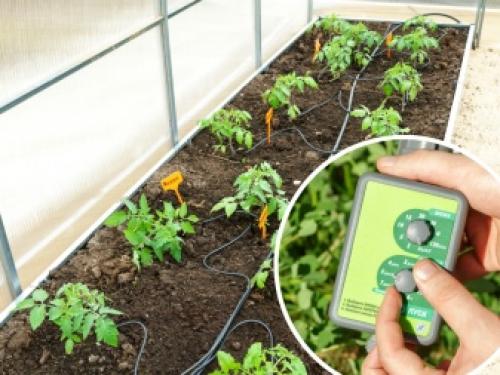

Автоматический капельный полив своими руками. Автоматика

Если у хозяев нет возможности постоянно находиться на участке и следить за состоянием растений, можно подумать над тем, как сделать автоматический полив в теплице своими руками. Это легко устроить, оснастив систему таймером. В зависимости от функционала, такие устройства могут не только включать и отключать подачу воды в заданное время, но и управлять индивидуально несколькими линиями, контролировать давление в сети и работу насосного оборудования, служить счётчиком расхода воды.

Таймеры могут работать от сети и от батареек, быть механическими, электронно-механическими или электронными:

Механический таймер управляется вручную и выполняет только одну функцию. Перед началом полива его нужно включить и задать время, через которое он прекратит подачу воды. Такой прибор удобен, если участок небольшой и находится под постоянным присмотром. Он избавляет от необходимости вовремя отключать воду и вообще держать в голове эту заботу.
Электронно-механическое устройство уже может больше: оно обеспечивает заданную частоту и продолжительность полива, самостоятельно управляя системой в соответствии с программой.

Электронно-механический таймер с выходом на две магистрали Источник growsvet.ru

Электронные контроллеры способны выполнять до 16 команд при подключении к ним дополнительных устройств, отслеживающих влажность земли и воздуха, температуру и другие параметры окружающей среды. Их можно программировать на разные режимы для каждой культуры. Стоят они дорого, но позволяют совершенно не заботиться о поливе, какая бы погода не стояла на улице и каким бы продолжительным ни было отсутствие хозяев.

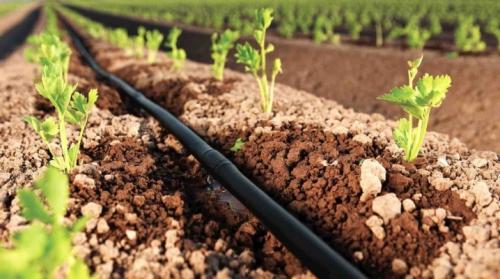

Капельный полив своими руками. Как сделать капельный полив своими руками?

Система капельного полива на сегодняшний день является одной из наиболее эффективных и востребованных, так как позволяет в значительной степени сэкономить время дачника и улучшить состояние культур на участке. Кроме того, благодаря этому можно освободить большое количество пространства на приусадебном участке, которое обычно занимают шланги и другие приспособления. Грамотно созданная система капельного полива позволит избавиться от всех мучений, которые связаны с поливом растений, а также уходом за ними.

Следует отметить, что создать систему капельного орошения можно своими руками, не обладая при этом какими-либо серьезными техническими навыками. На современном строительном рынке можно найти в продаже все необходимые комплектующие, которые позволят получить на выходе грамотно сделанную эффективную систему полива, которая будет в полной степени отвечать всем индивидуальным потребностям человека.

Знакомство с устройством

Система капельного полива появилась еще несколько десятилетий тому назад и за короткий промежуток времени смогла доказать свою эффективность и результативность. Преимущества использования подобной системы были настолько впечатляющими, что она сразу же получила широкое распространение во всем мире. Отличительная особенность капельного полива заключается в том, что вода подается сразу же к корням растений, что улучшает их орошение и позволяет обеспечить максимальный приток воды.

На сегодняшний день существует два способа подачи воды: первый предполагает наливание воды на поверхности стебля, а второй заключается в том, чтобы подавать воду в области корней.

Первый способ считается более простым в монтировании, а вот второй более затратный с финансовой точки зрения, так как придется потратиться на особый шланг или специальную капельную ленту, которая укладывается на грунт.

Кроме того, необходимо провести достаточно большой объем земляных работ, что не каждому человеку под силу. Однако именно данный способ капельного орошения считается оптимальным в регионах, которые характеризуются жарким климатом. Дело в том, что укладка особого шланга от земли способствует испарению минимального количества воды, в результате чего растения получают как можно больше жидкости. Благодаря своим уникальным конструктивным особенностям система капельного орошения может использоваться не только в огородах, но и в теплице. Наиболее эффективна она в процессе выращивания овощей и плодовых культур.

Существует также самотечная система, которая нуждается в наличии специальной емкости, устанавливаемой на высоте полутора метров. Кроме того, такая система характеризуется стабильным давлением воды, а также наличием насоса и контроллера.

Специальные клапаны и манометры обеспечивают стабильную и бесперебойную работу системы, благодаря чему растения получают воду в необходимый момент.

Некоторые варианты системы капельного орошения включают в себя таймер, который открывает подачу воды на определенный промежуток времени, установленный пользователем. Существует также более продвинутая система, которая способна включать и выключать воду в каждой ленте, определяя при этом влажность почвы и состояние воздуха. За работоспособность подобных систем отвечают специальные процессоры, режим работы которых создается при помощи панели управления.

Уникальные технические особенности капельной системы полива обеспечивают огромное количество её преимуществ, среди которых можно выделить следующие.

В значительной степени уменьшается трудоемкость. При необходимости система может быть полностью автоматизирована, в результате чего не нужно будет прикладывать никаких усилий для обеспечения её работоспособности.

Уменьшается количество потребляемой воды. Достичь такого результата удается благодаря тому, что вода подается сразу же под корень, минуя другие зоны.

Исключается необходимость проводить регулярное рыхление почвы. Благодаря постоянной подаче воды в необходимом количестве на почве не образуется корка, в результате чего нет необходимости больше её разбивать. Именно данная процедура обычно занимает достаточно много времени дачников, нанося немалый вред растениям.

В значительной степени повышается урожайность сельскохозяйственных культур, растение лучше развивается. Достичь такого результата удается благодаря тому, что вода подается только в ту зону, которой необходимо больше всего жидкости. Именно это способствует максимально быстрому плодоношению.

При необходимости при помощи подобной системы можно организовать эффективную прикорневую подкормку, что также положительно сказывается на урожайности.

Профессиональный капельный полив. Что это такое и как устроен?

СКП или система капельного полива — популярный сегодня вариант организации полива на дачном участке. Такие инженерные коммуникации прокладывают в теплицах и в открытом грунте, используют в саду для деревьев и кустарников, а иногда и для домашних цветов, комнатных растений. Локальное орошение в прикорневой зоне лучше работает для посадок, которым не подходят методы дождевания. Принцип работы системы довольно прост: вода поступает в разветвлённую систему полива по тонким трубкам с отверстиями, попадает непосредственно к корням, а не на листья или плоды.

Первоначально такое оборудование было разработано в регионах с пустынным климатом, где влага имеет очень высокую ценность, но его легко адаптировать практически к любым условиям эксплуатации.

Система капельного полива, в зависимости от своей конструкции, работает от магистрального источника водоснабжения (колодца, скважины) или локально установленного дачного резервуара. Основные комплектующие, которые есть в любом наборе такого оборудования, — магистральные шланги или ленты, а также капельницы для подвода влаги к растениям.

Дополнительные компоненты, в зависимости от схемы и устройства оборудования, могут быть такими:

насос;
кран для механического пуска воды;
тройник для разветвления магистралей;
старт-коннектор для отведения выделенной линии;
регулятор давления с учётом напора воды (редуктор);

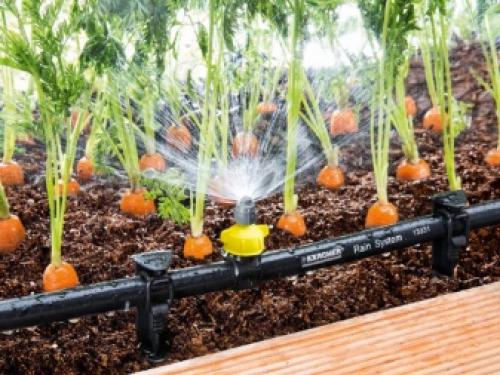

инжектор (разбрызгиватель);
контроллер/таймер для автоматического старта полива по расписанию;
счётчики для определения расхода влаги;
поплавковый элемент для остановки заполнения резервуара на нужном уровне;
система фильтрации;
узлы для введения подкормки/концентратов.

Единственно правильного варианта не существует. В зависимости от того, какие условия для организации капельного полива есть на участке, компоненты подбираются индивидуально.

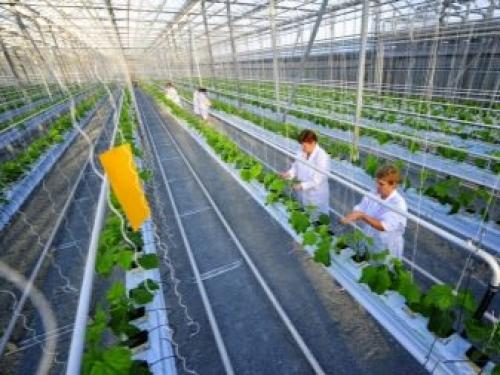

Устройство капельного полива в теплице. Особенности и типы автополива

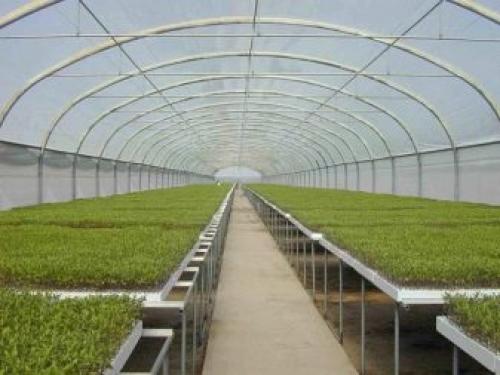

Вид капельного полива в теплице вполне востребован. Ведь там уход за растениями тоже отнимает много времени и сил. Однако недостаточно просто поставить трубы и емкости и открывать кран. Надо еще внимательно разобраться со спецификой каждого вида подачи жидкости растениям. Только на последнем этапе они едины в том, что вода предоставляется в виде капель, однако на предыдущих стадиях все организовано неодинаково.

Собственно, капельное орошение реализовано так, что жидкость направляется через магистральные трубопроводы к особым ленточным деталям и капельницам. Такая система способна доставить небольшие капли жидкости к растениям.

Сильные стороны такой системы следующие:

земля всегда будет иметь нормальное увлажнение;
не создаются положительные условия для роста сорняков;
сокращается расход воды иногда на 30% по сравнению с обычным режимом.

Но при этом система оказывается технически сложнее, что не позволяет развернуть ее своими руками. А приглашение специалистов делает и без того высокую стоимость сооружения еще значительнее. Кроме того, владельцам теплицы придется непрерывно отслеживать, чистая ли вода идет по трубам. Если ленты будут засорены, корректных способов очистки их без полной замены просто не найдется. А это опять потеря денег, времени и, скорее всего, урожая (если такое произойдет в разгар сезона).

Инженеры отчетливо осознавали, конечно, эту проблему. И потому часть из них постаралась решить задачу иным способом. Подсказкой для технологов стала природа, а точнее, такое явление, как дождь. Подаваемая из источника жидкость перемещается в разбрызгивающие установки. В зависимости от концепции они могут ставиться или у самой почвы, или ближе к крыше.

Как и в предыдущем случае, никаких струй здесь не будет. Подача жидкости происходит аккуратными каплями. Каждый разбрызгиватель, при всем различии между отдельными моделями, способен утолять жажду растений на значительной территории. Но на этом достоинства исчерпываются. Зато есть угроза, что в теплице станет чересчур влажно, а скопление жидкости на листве способно спровоцировать ее ожоги.

Обнаружив подобные недостатки, часть специалистов вновь обратила внимание на подсказки природы. Решение было найдено в подаче жидкости непосредственно к корням. Это очень эффективный способ, ведь обходятся все промежуточные этапы, которые приводят обычно к существенным непроизводительным затратам воды. Трудности представляет проводка труб под землей. И хотя грунт дополнительно аэрируется, а не просто увлажняется, это обстоятельство усложняет и расчет, и последующие работы.

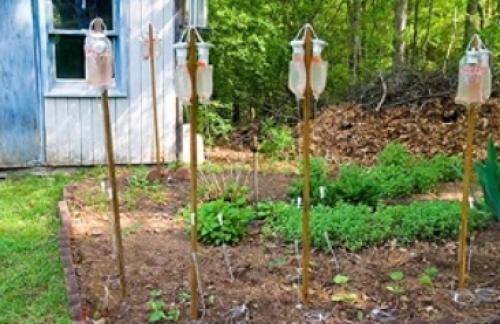

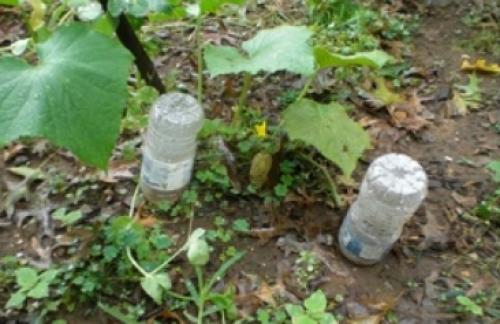

Потому хозяева теплиц часто стараются упростить себе жизнь, используя обыкновенную пластмассовую бутылку. В ней проделывают отверстия и закапывают эту тару рядом с необходимыми растениями. По стоимости такой вариант наиболее выгодный, и если хватает ненужных бутылок, никаких дополнительных расходов не потребуется. Но тут тонкость в том, что это вариант все же скорее полуавтоматический, потому что приходится раз в несколько суток обновлять жидкость в резервуарах. Если погода стоит сухая и жаркая, иногда это нужно делать и чаще.

Различия между системами проводят и по виду источников воды.

Ими бывают:

колодцы;
накопительные резервуары;
скважины на песок;
скважины артезианские;
водопроводные магистрали.

В любом случае, надо стремиться к тому, чтобы жидкость не была заметно горячее или холоднее воздуха. Иначе последствия для растений, какая бы схема полива ни применялась, могут оказаться крайне серьезны. Использовать для полива воду непосредственно из колодца или скважины без предварительной выдержки нельзя. Жидкость из открытых водоемов нельзя брать по другой причине – это опасно микробным заражением и различными отравлениями.

Чтобы компенсировать рывки давления в водопроводе, придется применять специальные редукторы; а вот фильтры ставят всегда, это непременное условие правильной работы системы.

Самый лучший капельный полив. Какую систему капельного полива лучше купить

Подача воды к растениям в автоматических системах осуществляется с помощью капельных трубок или лент. Правильность выбора типа «рукавов» зависит от давления воды:

Ленты не предназначены для эксплуатации в высокопроизводительных системах, но отличаются низкой стоимостью.
Трубки более долговечны и износоустойчивы. Их стоит использовать для одновременного полива нескольких десятков растений.

Стабильная работа комплекта при отрицательных температурах или без перерыва потребует использования специальных материалов.

Рекомендуем обратить внимание на наборы, основные детали которых изготовлены из АБС-пластика, износостойкой резины, латуни.

Не стоит забывать о соединительных элементах. Для определения их оптимального количества нужно составить план участка. Он поможет рассчитать общую протяженность линии, учесть места возможных стыков.

Необходимый набор фитингов индивидуален. Советуем приобрести комплект, в который включены тройники, уголки, муфты и старт-коннекторы для быстрого введения системы в эксплуатацию.

Обращайте внимание на наличие фильтра. Полив растений грязной водой может привести к быстрому засорению узких отверстий капельниц и выходу из строя всей системы. Наиболее долговечными считаются дисковые фильтры, однако для неразветвленных систем лучше использовать сетчатые.

При выборе системы необходимо определить состав жидкости, которая будет использоваться для полива растений. Некоторые садоводы применяют удобрения и пестициды совместно с водой. В этом случае шланг должен обладать повышенной устойчивостью к воздействию солей и агрессивных химсоставов.
