Двухконтурный газовый котел отопления. Устройство и принцип работы

Двухконтурный газовый котел отопления. Устройство и принцип работы

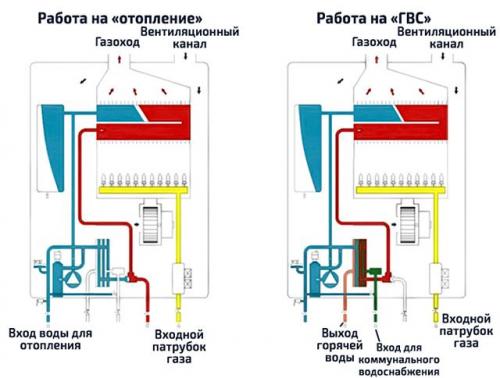

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС).

Двухконтурные настенные котлы отличаются от одноконтурных лишь наличием дополнительного теплообменника и органами распределения производительности между контурами. Техническое устройство может варьироваться от модели к модели, но стандартная конструкция проста и понятна: горелка, на которую подается газ и ее запальники → первичный теплообменник, внутри которого находится теплоноситель контура отопления и вторичный теплообменник, внутри которого циркулирует санитараня вода контура ГВС → система отвода продуктов сгорания в дымоход.

Все известные и распространенные модели уже с завода оснащаются всеми необходимыми для системы отопления элементами и узлами: расширительным баком, циркуляционным насосом, автоматическим воздухоотводчиком,, манометром, набором датчиков и т.д. Это значит, что для стандартной схемы отопления достаточно всего лишь подвести к котлу подающие и обратную линии, а также источник воды для контура ГВС (напр. водопровод).

Для наглядного понимания принципа работы двухконтурных моделей, рассмотрим функционал каждого контура отдельно:

• отопительный – базовый контур, в котором непрерывно циркулирует теплоноситель, нагреваясь в теплообменнике и отдавая тепло через радиаторы в отапливаемых помещениях;
• водонагревательный – задействуется только при открытии точки потребления горячей воды, перенаправляет весь или определенную часть теплоносителя отопительного контура на подогрев воды.

После закрытия крана потребления, котел обратно переключается на контур отопления и подогревает его, если теплоноситель успел остыть, или же переходит в режим ожидания (фоновый обогрев), если с температурой все в порядке.

Для традиционных двухконтурных котлов всегда характерна задержка в подаче уже подогретой воды (от 5 до 15 секунд), но существуют модели без такой задержки, со встроенным бойлером, работающие по принципу накопительного нагревателя, о которых мы еще расскажем при описании критериев выбора. В любом случае также присутствует не зависящая от котла задержка в подаче горячей воды, связанная с длиной трубопровода между котлом и точкой потребления, в котором находится остывшая вода.

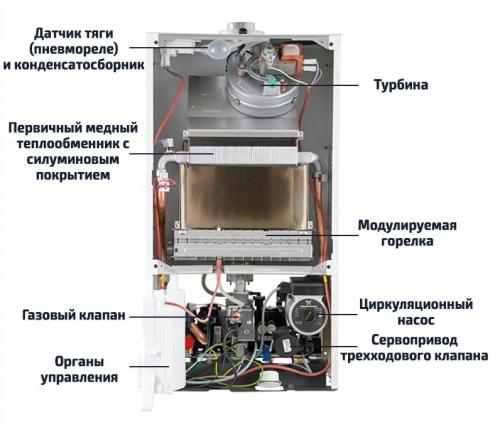

Устройство на примере известного двухконтурного BAXI ECO-4s 24F: компактная классическая компоновка, оптимальные материалы, все модули для удобства вынесены вниз.

Газовый двухконтурный котел, какой лучше. 5 лучших двухконтурных газовых котлов 24 квт

В названии двухконтурные котлы уже заложено множество преимуществ. А если есть приставка – 24 кВт, то это означает, что площадь обогрева равна 240 кв. м.

Лемакс PRIME-V24

Двухконтурный котел работает по принципу принудительной циркуляции теплоносителя. Продукты сгорания могут выходить через коаксиальный или раздельный дымоход. Подходит для монтажа в домах, где нет организованного дымохода. КПД – 92,5%. Вес нетто – 22 кг. Площадь под отопление – до 240 кв. м. Отлично работает в сетях, где повышенное или пониженное напряжение (185-245 V). Можно подключать дополнительные периферийные устройства.

Сплошная звуко- , шумо- и теплоизоляция.

Увеличенная камера сгорания.

Облицовка легко снимается, что обеспечивает доступ для проведения ремонтных работ, для доступа к газовому клапану.

Двойной уровень защиты от повышенного давления в контуре отопления.

Bosch Gaz 6000 W WBN 6000-24 С

Турбированная настенная модель Бош с двумя встроенными медными теплообменниками. Котел предназначен для обогрева жилья до 240 кв. м. Благодаря многорядной горелке с модуляцией пламени значительно сокращен расход газа или электрической энергии. Камера сгорания закрытого типа. Электронная система управления. КПД – 93%. Вес 31 кг.

Низкий уровень шума, около 38 дБА.

Модулируемая мощность от 30 до 100%.

Режим «ECO» позволяет установить определенную температуру воды, которая будет нагреваться до этого показателя только при ее отборе.

Встроенная автоматика для регулировки температуры в помещении.

Есть возможность установки графика включения и отключения отопления.

Ferroli Vitabel F24

Настенный двухконтурный котел укомплектован 2 теплообменниками – из меди и нержавеющей стали. Можно подключать хронотермостат CONNECT (управление при помощи смартфона), но при условии, что модель изготовлена в 2020 году или позднее. КПД – 93,1%, закрытая камера сгорания. Вес – 30 кг, максимальная температура нагрева – 85 градусов.

Трехскоростной насос обеспечивает практически бесшумную работу.

Самодиагностика и 20 ступеней защиты.

Благодаря функции Comfort максимально снижено время нагрева горячей воды.

Есть возможность перехода на раздельную систему дымоудаления.

De Dietrich ZENA MS 24 MI FF

Низкотемпературный двухконтурный настенный котел с закрытой камерой сгорания. Может работать на пропане, но при условии дополнительного переоборудования. Горелка из нержавеющей стали и ионизацией контроля пламени. Цифровой дисплей панели управления. Вес нетто – 33 кг. Встроенный расширительный бак.

Газовый котел двухконтурный настенный рейтинг. Что собой представляют настенные двухконтурные газовые котлы

Современные навесные двухконтурные котлы имеют отличный дизайн, минимум коммуникаций вокруг себя и работают практически бесшумно, поэтому могут быть установлены в любом соответствующем требованиям помещении .

Газовые навесные двухконтурные модели при тех же габаритах и отопительных технических характеристиках объединяют в себе функционал сразу двух приборов – самого котла и проточного (реже – накопительного) водонагревателя. Теплоноситель из контура отопления в двухконтурных моделях не смешивается с санитарной водой контура горячего водоснабжения (ГВС).

Навесные двухконтурные модели целесообразно устанавливать в небольших и средних жилых домах площадью до 350-400 м2, в которых расстояние от котла до точек потребления не слишком большое (7-10 м). В противном случае подготовка и подогрев проточной воды будет занимать слишком много времени, от 20 секунд и более, что негативно влияет не только на комфорт, но и на расход воды и топлива.

Еще одним важным моментом является количество человек, проживающих в доме, а вернее количество точек одновременного потребления горячей воды. Большинство двухконтурных моделей работает по принципу приоритета ГВС, т.е. когда открывается точка потребления, подогрев отопительного контура. Реже, обычно в более дорогих моделях, где распределение производительности реализовано с помощью трехходового клапана, подогрев отопительного контура не прекращается полностью, но производительность все равно снижается.

На практике это означает, что если пользоваться одновременно несколькими точками потребления горячей воды, производительности контура ГВС может быть недостаточно, не говоря уже о контуре отопления. Поэтому общее количество комнат с наличием точек потребления горячей воды (санузел, гостевой санузел, кухня и т.д.) не должно превышать трёх.

Устройство и принцип работы

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС).

Двухконтурные настенные котлы отличаются от одноконтурных лишь наличием дополнительного теплообменника и органами распределения производительности между контурами. Техническое устройство может варьироваться от модели к модели, но стандартная конструкция проста и понятна: горелка, на которую подается газ и ее запальники → первичный теплообменник, внутри которого находится теплоноситель контура отопления и вторичный теплообменник, внутри которого циркулирует санитараня вода контура ГВС → система отвода продуктов сгорания в дымоход.

Все известные и распространенные модели уже с завода оснащаются всеми необходимыми для системы отопления элементами и узлами: расширительным баком, циркуляционным насосом, автоматическим воздухоотводчиком, предохранительным клапаном , манометром, набором датчиков и т.д. Это значит, что для стандартной схемы отопления достаточно всего лишь подвести к котлу подающие и обратную линии, а также источник воды для контура ГВС (напр. водопровод).

Для наглядного понимания принципа работы двухконтурных моделей, рассмотрим функционал каждого контура отдельно:

• отопительный – базовый контур, в котором непрерывно циркулирует теплоноситель, нагреваясь в теплообменнике и отдавая тепло через радиаторы в отапливаемых помещениях;
• водонагревательный – задействуется только при открытии точки потребления горячей воды, перенаправляет весь или определенную часть теплоносителя отопительного контура на подогрев воды.

После закрытия крана потребления, котел обратно переключается на контур отопления и подогревает его, если теплоноситель успел остыть, или же переходит в режим ожидания (фоновый обогрев), если с температурой все в порядке.

Для традиционных двухконтурных котлов всегда характерна задержка в подаче уже подогретой воды (от 5 до 15 секунд), но существуют модели без такой задержки, со встроенным бойлером, работающие по принципу накопительного нагревателя, о которых мы еще расскажем при описании критериев выбора. В любом случае также присутствует не зависящая от котла задержка в подаче горячей воды, связанная с длиной трубопровода между котлом и точкой потребления, в котором находится остывшая вода.

Устройство на примере известного двухконтурного BAXI ECO-4s 24F: компактная классическая компоновка, оптимальные материалы, все модули для удобства вынесены вниз.
