Каждый, кто уже обзавёлся измерителем уровня углекислого газа (CO2), знает, насколько важно непрерывно подавать в жилые помещения свежий воздух. Самое простое решение этой проблемы — всегда держать открытой форточку, но у меня, как и во многих других городских домах, это не комфортно из-за уличного шума, к тому же при открытой форточке может быть очень холодно.
Второй вариант решения проблемы свежего воздуха — приточная вентиляция, подающая воздух с улицы. Я пытался использовать компактные системы приточной вентиляции Tion, iFresh, Ballu, но понял, что все они меня не устраивают — при достаточном расходе воздуха они слишком сильно шумят. Судя по всему, сделать тихую систему с вентилятором, находящимся в комнате, невозможно.
Именно поэтому, я сделал систему домашней вентиляции сам.

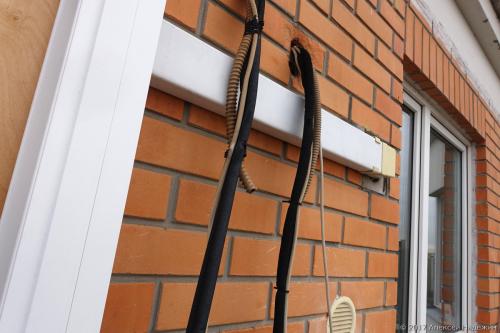

Установка расположена на балконе. Воздух забирается с улицы, фильтруется, и по воздуховоду, закреплённому на внешней стене дома, подаётся в соседнюю комнату.

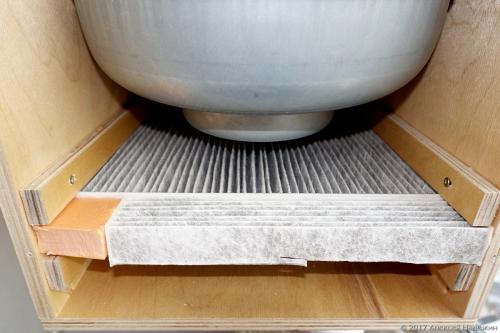

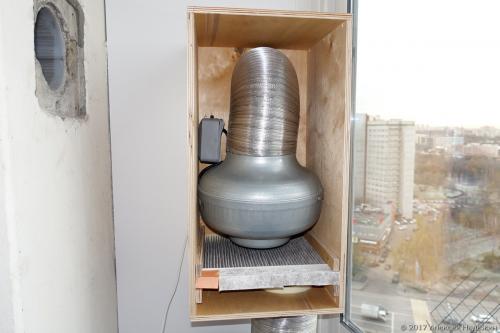

В фанерном ящике, который мне обошёлся приблизительно в 300 рублей, располагается вентилятор Лиссант ВК125Б за 2400 рублей и автомобильный салонный фильтр за 240 рублей.

При питании от сети вентилятор даёт огромный расход воздуха (320 м3/ч) и очень сильно шумит, поэтому я использую его на пониженных оборотах. К сожалению при использовании электронных регуляторов мощности вентилятор начинает громко гудеть, поэтому пока я просто плавно меняю напряжение на вентиляторе с помощью ЛАТР за 1150 рублей.

При напряжении 110 вольт вентилятор даёт расход 60 м3/ч и потребляет около 25 Вт. Такого расхода достаточно для двух человек.

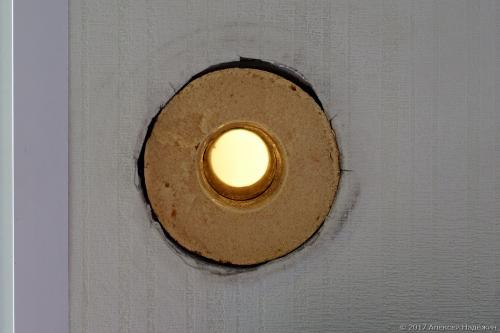

В комнату воздух подаётся через 125-миллиметровое отверстие от клапана КИВ-125, который был штатно установлен при строительстве дома серии П44Т. Для снижения шума (как от вентилятора, так и шума улицы) в отверстие установлен шумогаситель от клапана КИВ-125.

Работу системы вентиляции конечно слышно, но её шум гораздо меньше, чем у компактных проветривателей при таком же расходе. Когда в комнате я один, напряжение можно снизить до 90 вольт и шум системы почти не слышен.
За две недели использования белоснежный фильтр стал серым. Наверное, имеет смысл менять фильтры раз в месяц.

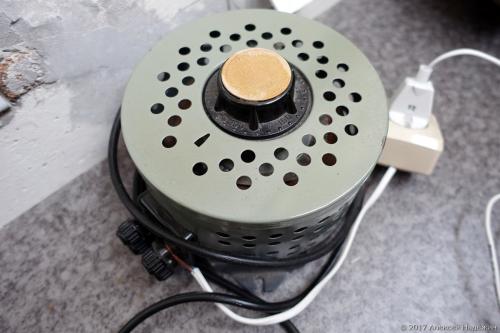

В ближайшие дни ко мне придёт из Китая измеритель уровня CO2 с трёхступенчатым управлением вентилятором за $44. Хочу заменить ЛАТР либо тремя высоковольтными плёночными конденсаторами либо куплю маленький 40-ваттный тороидальный трансформатор 220/220 и сделаю отводы от вторичной обмотки, размотав её и намотав обратно. Получится автоматическая система, управляющая тремя скоростями вентиляции.
В холодное время года уличный воздух необходимо подогревать, чтобы было не холодно в комнате. Сначала я хотел установить на стене перед отверстием, из которого дует воздух, обычный дешёвый тепловентилятор с керамическим нагревателем, выкинув из него вентилятор, но потом в голову пришла идея направить поток воздуха на батарею отопления. Вполне возможно, что этого будет достаточно. Завтра улетаю в Японию, а когда вернусь буду экспериментировать.
Самодельная приточная установка обошлась мне менее, чем в 3000 рублей (не считая стоимости ЛАТРа), работает у меня уже две недели и радует низким уровнем шума и свежим воздухом в спальне (уровень CO2 не превышает 700 ppm).

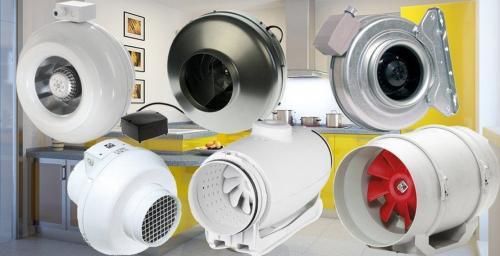

Вентилятор в вентиляционную шахту. Разновидности канальных вентиляторов для вытяжки

В первую очередь устройства отличаются конфигурацией. Бывают квадратные, круглые и прямоугольные. Их подбирают по форме канала. Круглые разновидности используют в быту. Квадратные и прямоугольные вентиляторы значительных габаритов применяют в производственных помещениях.

В зависимости от конструкции они бывают:

• радиальные;
• центробежные;
• осевые.

У каждого вида есть свои особенности, преимущества и недостатки, которые учитывают при выборе.

Важно! Если нужны бытовые вентиляторы для вытяжки, предпочтение отдают осевой или радиальной разновидности.

Центробежные

Несмотря на то, что эти модели разработали не так давно, они уже успели завоевать популярность. Центробежный вентилятор для вытяжки применяют в небольшом помещении площадью не больше 15 квадратов. При высокой производительности прибор отличается бесшумной работой. Его ставят внутри вентиляционного канала или на воздухозаборное отверстие. Первый способ монтажа лучше, поскольку в шахте на деталях не оседают пыль и конденсат.

Такое название выбрано неслучайно, ведь лопасти расположены вдоль центральной оси без отклонения в продольном направлении. При внутриканальной установке давление в шахте отличается. В периферической зоне оно выше, а в центральной – ниже. Благодаря этому прибор активно всасывает воздушные массы.

Радиальные

Мотор помещен в спиралевидный корпус с лопатчатым колесом. При его вращении воздушные массы перемещаются в радиальном направлении. Они выходят из корпуса в результате сжатия под воздействием центробежной силы.

Направление лопаток можно менять. Если их повернуть назад, то уменьшается шум во время работы, а экономия электроэнергии доходит до 20%. Если нужно повысить мощность, лопатки поворачивают вперед.

Важно! Из-за небольших размеров радиальные вентиляторы подходят для установки в вентканалы небольшого сечения.

Осевые

Мотор установлен внутри цилиндрического корпуса. Во время вращения лопастей электродвигателя воздушные потоки проходят в направлении центральной оси. Чтобы улучшить аэродинамические характеристики осевого вентилятора для вытяжки, на входе устанавливают коллектор.

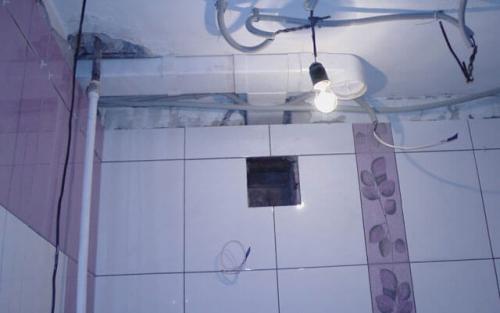

Вентиляция ванной через туалет. Комплектующие и материалы

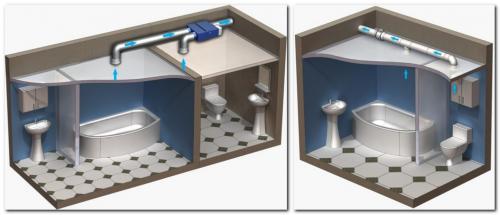

При сборке вентиляции в ванной своими руками используют воздушные каналы круглого или прямоугольного сечения. Чаще всего речь идет о металлических или пластиковых изделиях, которые располагают внутри подвесной потолочной системы. Вентиляция между ванной и туалетом в небольшой квартире обустраивается посредством отверстия в стене, которое выполняет роль посадочного места под вентилятор. Использование сложной схемы воздуховодов в такой ситуации не актуально.

Решая задачу, как правильно сделать вентиляцию в туалете в частном доме, необходимо закупить следующие материалы:

• Воздуховоды . Предпочтение рекомендуется отдавать прямоугольным каналам, которые можно достаточно компактно установить под потолком. Это дает возможность не занимать лишнее пространство. Длина отдельных модулей может быть 2, 1 и 0,5 м.
• Вентилятор . Используются накладные или встраиваемые модели. Приборы встраиваемого типа входят в состав разветвленных и сложных коммуникаций. Накладными приборами комплектуются схемы для одного помещения.
• Поворотные участки . Для прямоугольных воздуховодов используются вертикальные и горизонтальные поворотники.
• Соединительные муфты . Они нужны, чтобы соединять воедино отдельные прямые каналы, в процессе их наращивания.
• Обратные клапаны . Используются для защиты помещения от проникновения воздуха и насекомых из шахты.
• Крепежи . Как правило, речь идет об уже готовых элементах, благодаря которым монтажные мероприятия при организации вентиляции ванной через туалет проводятся на порядок быстрее.

Вытяжка из туалета через ванную. Вентиляция и оборудование вентиляционных систем

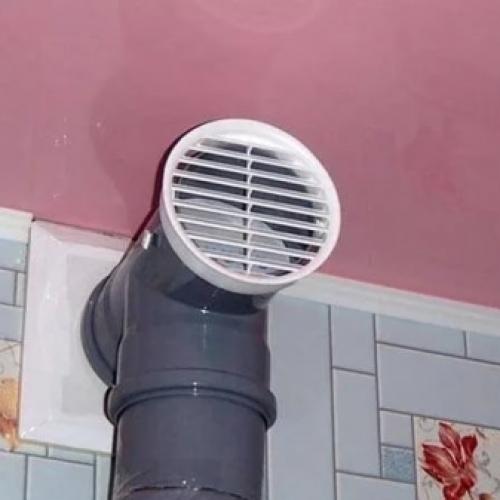

Обычная вентиляция в ванной комнате и туалете включает в себя вентиляционный канал до общей шахты (стояка) и решетку на стене. Плюс в дополнение к этому нередко в воздуховоде ставят фильтры. Но если вентиляционная система делается принудительной, то в ней обязательно присутствует вентилятор. А к этому оборудованию уже добавляются блок управления и иная автоматика.

Если для установки выбрана вытяжная либо приточная вентиляция , то вентканала хватит одного. Однако для совмещенного приточно-вытяжного варианта отдельных воздуховодов между санузлом и улицей требуется два. По одному будет идти приток воздуха, а по другому – производиться его вытяжка.

Варианты конструкции с осевым или канальным вентилятором

Канальные вентиляторы для принудительных систем вентилирования бывают:

• осевыми – движение воздуха происходит вдоль оси электродвигателя;
• радиальными – воздушный поток внутри создается с наклоном к оси специальными загнутыми вперед либо назад рабочими лопатками;
• центробежными – ток воздуха образуется за счет создания разницы давления внутри корпуса.

Проще всего смонтировать осевой вентилятор, который нередко идет в едином комплекте с вентиляционной решеткой. Его и легче всего обслуживать при дальнейшей эксплуатации вентиляции. Радиальный вариант обычно ставится внутри воздуховода на определенном удалении от решетки, поэтому от него меньше шума.

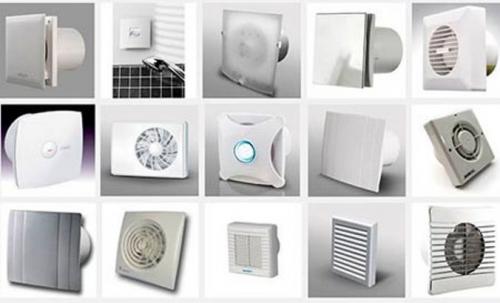

Виды осевых вентиляторов для принудительной вентиляции

Центробежный аналог отличается от них повышенным КПД и низким потреблением электроэнергии. Если требуется сделать вентиляцию в ванной большой площади (более 15-ти квадратов), то лучше установить именно этот вентилятор.

Приточная система также оборудуется электронагревателем либо рекуператором. Она берет воздух для подачи с улицы, где он изначально холодный. Поэтому чтобы не пришлось добавлять мощности отоплению, эти воздушные массы предварительно немного подогреваются в вентканале.

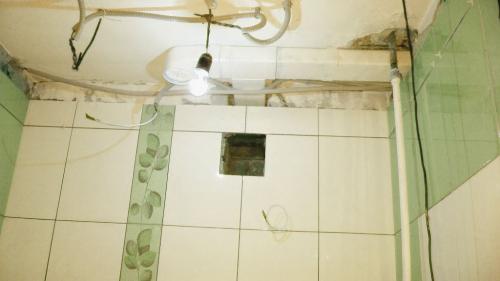

Вентиляция в санузле в частном доме. Варианты вентиляции для ванны и туалета частного дома

В принципе, к вентиляции для ванной и туалета в частном доме надо относиться точно так же, как и к любому другому помещению. Правда, есть у этих комнат свой собственный норматив воздухообмена, который определяется величиною 25 м³/час в независимости от объема пространства. При этом если санузел является совмещенным, тогда данный показатель увеличивается вдвое, то есть 50 м³/час.

Во всем остальном это обычные комнаты, в которых можно обустроить естественную или принудительную вентиляцию. Рассмотрим их по отдельности.

Естественная

Естественная вентиляция — это свободный поток воздуха, который перемещается за счет физических законов, где в основе лежит движение воздушных масс в противоположных направлениям в зависимости от их температуры. То есть, теплый поднимается к потолку, холодный опускается к полу.

На этом и строится вентиляция санузла. То есть, в стену помещения в процессе строительства закладывается труба или сооружается отдельный вентиляционный короб из бетонных блоков, в которые делается врезка в виде отвода. Через него и будет происходить отток теплого воздуха по воздуховодам. Отвод производится через крышу на улицу.

Конечно, без пополнения воздуха внутри ванной или туалета движение невозможно, поэтому необходима приточная магистраль, через которую воздух будет попадать в эти комнаты. Обычно никакого специального устройства для этого в помещениях не делается. Приток воздуха происходит через неплотности в конструкции входной двери. А сам воздух поступает через приточные каналы, расположенные в смежных помещениях. Вот так работает естественная вентиляция в туалете и ванной.

Принудительная

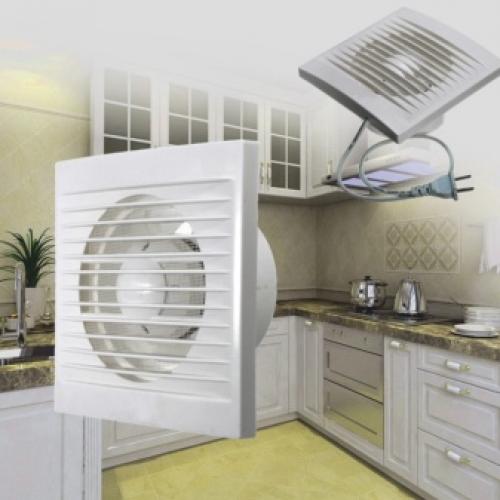

Принудительная вентиляция туалета и ванной – это все тот же вентиляционный стояк, в который устанавливается вентилятор. Это может быть обычный бытовой вытяжной прибор или более сложный в виде канальной конструкции, то есть труба с установленным внутрь вентилятором.

Необходимо отметить, что именно эта система чаще всего и монтируется в частных домах. К тому же она не требует особых затрат. Да и сам монтаж принудительной вентиляции данного типа не очень сложен. Для этого надо просто на стену, где расположен вентиляционный канал, установить и закрепить бытовой вытяжной вентилятор. Крепится он на четыре самореза, которые своими руками вкрутить не составит большого труда. Основная и более сложная задача – это подключить вентилятор к розетке. Длины питающего провода может не хватить, поэтому его просто удлиняют.

Есть в питании вентилятора электрическим током одна хитрость. Работать этот прибор должен не всегда. Чаще его включают, когда посещают туалет или ванную, поэтому делают синхронное включение вентилятора с освещением комнат. То есть, зашли в ванную, включили освещение, тут же автоматически включается и вентилятор. И, наоборот, с выключением. Схема несложная, разобраться и подключить ее небольшая проблема.

И еще один момент, который касается производительности выбираемого прибора. Он должен соответствовать нормативам воздухообмена в этих двух помещениях. Во всяком случае, показатель не должен быть меньше объема отводимого воздуха. То есть, производительность вентилятора не должна быть меньше 25 м³/час для туалета и ванной по отдельности, и 50 м³/час для санузла.

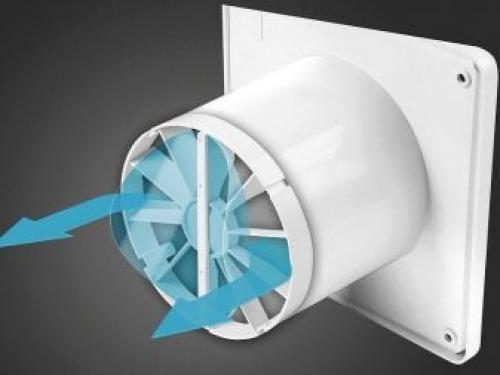

Вытяжка в ванную с обратным клапаном. Что это такое и для чего он нужен?

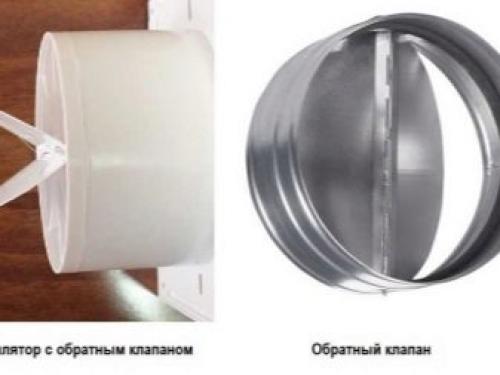

Вентиляторы с обратным клапаном очень часто устанавливаются в ванных и туалетных комнатах вместо естественной вентиляционной системы. Это устройство позволяет справиться с образованием конденсата и пара во время принятия водных процедур. Особенно остро эта проблема стоит для тех, у кого естественная вентиляция не работает должным образом, а также тем, кто пользуется душем и ванной не один раз в день. Недостаток вытяжки будет провоцировать сырость, а впоследствии рост плесени и грибка, что может нанести серьезный урон здоровью жильцов.

У вытяжных вентиляторов с обратным клапаном есть свои преимущества, среди них:

• возможность монтажа в ванных любых размеров;
• хорошая сочетаемость с установленными от застройщика классическими воздуховодами;
• возможность установки не только на стену, но и на потолок;

• прочность, благодаря специальному АБС пластику;
• не пропускает неприятные запахи от соседей;
• низкий уровень шума, есть совершенно бесшумные модели;
• высокая влагоустойчивость и пожаробезопасность;
• хорошая комплектация (например, датчик влажности, движения, защита от короткого замыкания и другое);
• напряжение двигателя 12 вольт.

Но есть у этих вентиляторов и недостатки:

1. Высокая стоимость оборудования. Не каждый может позволить себе установить вентилятор с обратным клапаном, да еще и от известного производителя без существенных затрат. Однако срок службы этих устройств довольно большой и его стоимость окупится за счет отсутствия проблем в ванной, связанных с влажностью.
2. Не все модели могут обеспечить достаточное давление, поэтому при покупке вентилятора следует обратить особое внимание на этот пункт.
