Проектирование и установка вытяжки из кухни через стену на улицу

Проектирование и установка вытяжки из кухни через стену на улицу

Сечение воздуховода вентиляции на кухне делают круглым или квадратным. Оптимальное решение — установка воздуховода 13х13 см. При смещении его оси относительно отверстия вентиляции соединение выполняют при помощи гофрированной трубы.

Особенности выбора кухонной вытяжной системы :

• На дешевые вытяжки монтируют осевые вентиляторы. Они эффективны только при подключении к короткому горизонтальному каналу через стену.
• На подбор типа вытяжки влияет расстояние от выхода вентканала до плиты. Сечение выходного диаметра переходника между вытяжкой и воздуховодом должно соответствовать мощности прибора. Не следует покупать более мощный прибор. Эффективность вытяжки зависит от диаметра вентканала.

  Если это не учесть, устройство будет потреблять много энергии, но выдавать низкий КПД.

  Лучшей производительности можно добиться при работе вентилятора на средней и малой скорости.

• Сперва обращают внимание на мощность вытяжки. Она измеряется в куб. м/ч. Многие ошибочно полагают, что чем больше этот показатель, тем лучше. Система предназначена для удаления нежелательных запахов и жировых взвесей, а не вентилирования помещения. Поскольку пропускная способность трубы 13х13 см составляет от 150 до 180 м³/ч, следует покупать прибор соответствующей мощности. Этот показатель соответствует нормативам воздухообмена по вытяжке СНиП — 60-90 м³/ч.
• Высота вытяжки над плитой определяется типом кухонного оборудования — 75-85 см для газовых плит и 65-75 см — для электрических. В случае установки наклонной вытяжки ее монтируют на расстоянии от рабочей поверхности прибора в 55-65 см (газовые) и 35-45 (электрические).

Связанные вопросы и ответы:

Какие факторы следует учитывать при выборе места для установки вытяжки

Как видно, учесть все факторы и провести точный расчёт достаточно сложно. Но нужно постараться, чтобы не жалеть о приобретении прибора, который не справляется с возложенными на него задачами.

Существуют критерии, разработанные производителями:

• Прибор с производительностью от 200 до 300 куб. м/час подойдёт для тех, кто готовит немного или кухня небольших размеров. То есть постоянно используется 1-2 конфорки.
• Вытяжка с производительностью от 300 до 400 куб. м/час рекомендуется для семей из 3-4 человек, или для кухни средних размеров, а так же там, где ежедневно пользуются 2-3 конфорками.
• Прибор с производительностью 500-600 куб. м/час очистит воздух в большой кухне, покроет потребности многодетной семьи. Такая вытяжка будет незаменимой, если плита активно используется ежедневно и включены все конфорки (их может быть 5-6).

Для ориентировочных показателей можно использовать специальные таблицы или данные от производителей.

Для быстрого расчёта производительности используют два значения, площадь кухни и высоту потолков. Эти приблизительные данные можно умножить на коэффициент плиты

Если у кухни нестандартные размеры или её площадь не превышает 40 куб. м, то рассчитать эту величину для конкретного помещения просто перемножив длину кухни на ее ширину и на высоту потолков. Полученный результат нужно умножить на 10 или 12

Числа 10 или 12 – это неизменные коэффициенты, основанные на санитарных нормах. Они означают, что воздух должен очищаться каждые 5 минут, то есть 10-12 раз в час. Поэтому производительность превышает объём кухни минимум в 10-12 раз.

Иногда этот коэффициент повышается из-за частоты включения и особенностей используемой плиты. Например, для газовой плиты с большими конфорками, которые включают каждый день, это число может достигать 20. Для электрической плиты можно приметь коэффициент 15.

Если плита нестандартная и готовят ежедневно, то для расчёта производительности стоит использовать дополнительные коэффициенты для этажности, для плиты, для курящих. Но не следует приобретать устройство с большим запасом мощности

Например, длина и ширина кухни составляют 2 и 3 м соответственно, а высота потолков 2,5 м.

Поэтому, ориентировочная производительность будет составлять: 2 * 3 * 2,5 * 10 = 150 куб. м/час .

Это показатель можно умножить на коэффициент этажности 1,3. Он соответствует санитарным нормам.

Если на кухне кто-то курит, то к производительности прибавляется ещё 15% на каждого курящего от общего числа.

Полученные данные верны для замкнутых помещений. Если кухня не закрывается дверью, а отделена от других комнат проходом, то следует прибавить ещё 30% от полученной мощности.

У нас на сайте есть подробные инструкции по расчету вытяжки для кухни.

Следующим показателем считается рост повара . Очень важно, чтобы вытяжка не задевала голову и не мешала дотягиваться до дальних конфорок или ставить большие кастрюли.

Поэтому перед покупкой и монтажом сделайте замеры и смоделируйте процесс работы за плитой. Чтобы не допустить ошибок при проведении замеров помните, что наклонную вытяжку измерять следует от самой нижней точки до конфорок.

Все прямые вытяжки (купольные или встроенные) следует измерять от фильтров до поверхности плиты.

Наклонные вытяжки специалисты рекомендуют выбирать для электронных, галогенных и индукционных плит. Они не требуют много места и отлично справляются с очищением воздуха

Также следует учесть и длину вытяжки . Определите, на сколько она будет выступать вперёд над варочной поверхностью, насколько будет удобно готовить и заменять угольные и жировые фильтры, а также мыть плиту и дотягиваться до дальних конфорок.

Все описанные факторы, влияющие на расстояние, должны быть согласованы. Иначе есть риск того, что вытяжка не будет справляться со своими задачами. Даже самое мощное устройство, установленное слишком высоко, не справится со всеми примесями в воздухе. Или же копоть, осевшая на нижней части слишком низко установленной вытяжки, может воспламениться.

Грамотный выбор высоты установки продлит срок службы вытяжки, позволит устройству работать на полную силу с минимальными затратами. В худшем случае прибор может не справляться со своими функциями или просто сгореть.

Какие материалы лучше использовать для выполнения отверстия в стене

Сначала выбираем сверло. Если стена сделана из бетона или кирпичной кладки лучше отдать предпочтение победитовым насадкам, так как этот инструмент в месте сверления материал превращает в крошку. Но не подходит для других поверхностей, так например, если сверлить им деревянные доски волокна будут рваться, и отверстие получится неаккуратным.

При сверлении бетонной поверхности надо учитывать, что будет много пыли, поэтому необходимо приготовить пылесос для сбора мусора из отверстия. Это конечно не гарантирует абсолютную чистоту при выполнении работ, но позволяет уменьшить количество грязи.

Перед тем, как начать сверлить необходимо проверить не проходят ли в том месте коммуникации. Повреждение электрической проводки повлечет за собой вливание дополнительных денежных средств в ее восстановление. Предварительно стену нужно прозвонить для этого можно использовать сигнализатор или металлоискатель.

Теперь можно переходить непосредственно к сверлению отверстий в бетонной стене. Для начала намечаем место, где будет будущее отверстие строительным карандашом. Начинаем сверлить на маленькой скорости, это позволит повысить точность работы. После этого увеличиваем скорость. Серло должно входить в поверхность по одним углом для того, чтобы не сбивалось направление сверления и отверстие получилось нужного размера.

Если делается отверстие под дюбель, оно должно быть длиннее самого дюбеля для того, чтобы его можно было установить вровень со стеной и он не выпирал.

Как выбрать подходящую вытяжку для кухни

Для того, чтобы подобрать вытяжку с подходящими техническими параметрами, нужно учитывать особенности помещения, размеры плиты и интенсивность ее использования.

Существует множество сложных алгоритмов расчета характеристик вытяжки, но все они фактически сводятся к следующим правилам:

Ширина вытяжки должна быть равна ширине варочной панели/плиты или чуть превышать ее. Стандартное значение – от 60 до 89 см, также востребованы устройства шириной от 50 до 59 см. Современные производители создают и вытяжки, рассчитанные на установку над небольшими варочными панелями или плитами – они имеют ширину до 50 см. Для полупрофессиональных плит подходят устройства шириной от 90 см.

Производительность вытяжки должна рассчитываться с учетом особенностей эксплуатации кухни, а не ее габаритов. Многих интересует вопрос о том, как рассчитать мощность вытяжки для кухни в зависимости от площади. Вопреки расхожему мнению, ориентироваться на размеры помещения при определении мощности вытяжки не стоит. Это обусловлено тем, что устройство «работает» не со всем объемом воздуха в кухне, а лишь с тем, который находится непосредственно над плитой. Поэтому следует учитывать, как часто вы готовите еду, в каких «масштабах» и какую именно. Если приготовление пищи происходит от случая к случаю, то вполне достаточно производительности 350 м³/ч. Если блюда готовятся ежедневно и по несколько раз, стоит отдать предпочтение моделям с производительностью около 600 м³/ч. А для любителей насладиться жареными блюдами в окружении всей большой семьи отличным вариантом станут вытяжки высокой или максимальной мощности, то есть с производительностью выше 600 м³/ч.

Тип управления вытяжки должен обеспечивать удобство установки параметров функционирования, но также не стоит забывать и о простоте ухода за прибором. С помощью элементов управления можно регулировать режим и скорость работы, яркость освещения и включать таймер (если такие опции предусмотрены). Многие считают, что кнопочное управление – самое надежное и удобное, но практика доказывает обратное. Зазор, присутствующий между кнопками и панелью, неминуемо «обрастает» жиром и копотью, удалить которые крайне сложно. Аналогично обстоит ситуация и со слайдерами (ползунковыми переключателями). Сенсорное управление не имеет такого недостатка, ведь кнопки не выступают над поверхностью. Тем более, повредить их или сломать практически невозможно, чего нельзя сказать о механических ручках и переключателях.

Уровень шума , возникающий при работе устройства, не должен превышать 40 дБ, если речь идет о жилом доме или квартире. Для полупромышленного использования, конечно, этот показатель может быть выше.

Какие технические характеристики следует учитывать при выборе вытяжки

Основные виды вентиляции через стену подразделяются на естественную и принудительную.

Для организации первого вида вентиляционной системы понадобится стеновой приточный клапан. Работает естественная система вентиляции через стену по принципу оконного клапана. В стене делают сквозное отверстие для пропуска воздуха. Его работу и объемы поступления воздушных масс невозможно регулировать и взять под контроль. Важно учитывать, что если поставить приточный стеновой клапан в здание, которое расположено в регионе с суровыми морозами и долгими зимами, то он будет примерзать.

От предыдущего вида принудительная вентиляция через стену отличается возможностью контролировать и самостоятельно регулировать объем движущегося воздуха. В ее комплектацию входят устройства с вентиляторами, нагоняющими воздух с улицы. К ним относятся:

• Проветриватели – приточный клапан для установки в стену. Он состоит из вентилятора и простого фильтра. Есть возможность выбрать скорость поступления воздуха. Производители предлагают устройства с функцией подогрева. Такие модели актуальны для частных домов и квартир, расположенных в регионах с суровыми климатическими условиями. Проветриватели устанавливают на стены, ориентируясь на расположение отверстий на приборах.
• Бризеры – устройства, состоящие из фильтров с разной степенью очистки и климат-контроля. Они эффективно очищают воздух не только от крупных частиц мусора, но и от микроскопической пыли. Снабжены нагревательным элементом, поэтому имеют широкий диапазон температур – от -40°С до +50°С. Современными моделями легко управлять дистанционно через пульт или смартфон. Бризеры нужно устанавливать на расстоянии 30 см от окон, 5 см от стен, потолка либо пола. Желательно не размещать их напротив вытяжки.
• Рекуператоры – теплообменники для вентилирования помещений. В них поступающие снаружи воздушные массы прогреваются выходящим из помещения воздухом. Их рекомендуют устанавливать под потолком, отступив по 5-10 см от оконных рам, углов и потолочного покрытия.

Как правильно установить вытяжку из кухни через стену на улицу

Эффективность работы вытяжки зависит от правильности выбора места установки. Лучше ее расположить над плитой на расстоянии 60-90 см от поверхности. В таком случае она будет захватывать пары и запахи сразу при приготовлении. Они не будут распространяться по кухне и, тем более, по квартире.

Размеры и мощность вытяжки должны соответствовать габаритам кухни, типуи интенсивности ее использования. Для оптимальной работы устройства необходимо выбрать подходящую вентиляционную систему, которая будет обеспечивать достаточный поток воздуха для отвода паров и запахов.

Сама вытяжка должна легко чиститься и быть устойчивой к коррозии. С такими характеристиками модели из нержавейки и алюминия. При установке вытяжки нужно соблюдать технику безопасности, чтобы не представлять угрозы для своего здоровья.

Для этого следует работать в защитных перчатках и очках, соблюдать правила пожарной безопасности. Также нужно не подключать электропитание, пока не будет полностью осуществлена установка.

Монтаж кухонной вытяжки может потребовать определенных навыков и знаний. При отсутствии уверенности в своих способностях, рекомендуется обратиться к профессионалам.

Установка вытяжки является важным этапом интеграции кухонного оборудования, который необходимо производить с соблюдением всех технических требований и норм безопасности. Неправильный монтаж может привести к нарушению работы вытяжки, повреждению, а в некоторых случаях даже к возгоранию.

При монтаже вытяжки необходимо учитывать особенности планировки кухни, выбирать правильное место установки, прокладывать вентиляционные каналы и соединительные трубы, а также соблюдать требования по подключению к электросети.

Какие правила безопасности следует соблюдать при установке вытяжки

Обычно для герметизации зазора 1 прохода труб используют: — каболку (сплетенный канат, жгут, из органического или синтетического материала, пропитанный нефте содержащим раствором для улучшения герметизирующих свойств волокна); — герметики; — строительную пену; — цементные смеси; — комбинации материалов (каболка и цементная смесь); — подручные материалы (кирпич, обломки бетона, стекловату и т. п.). Зазор 2 (место поверхностного контакта внешней поверхности гильзы со стеной) обычно не герметизируется, т. е. гладкая гильза бетонируется (закладывается) в стене.

Последствия традиционных решений

Общие недостатки применения традиционных материалов для уплотнения и герметизации (каболка, пены и герметики, цементная смесь): — недолговечность, со временем слеживаются, теряют первоначальные объем и упругость, каждый весеннеосенний период, как правило, возникает необходимость работ по предотвращению течей; — не выдерживают давления более 2 бар, выдавливаются из отверстия, протекают; — впитывают влагу; — плохо компенсируют вибрационные (гидроудары) и другие эксплуатационные нагрузки (изменения температуры) на рабочие трубы, из-за чего в уплотнении появляются зазоры, трещины, через которые просачивается влага; — в случае появления течи неремонтопригодны, требуется очистка межтрубного пространства и их полная замена.

Обычные последствия для подвальных помещений это — протечки, подставленные под торцы гильз емкости для сбора протекающей воды, ржавые потеки на стенах, стояние грунтовой воды, повышенная влажность, коррозия труб и металлических конструкций, в худших случаях — появление грибка и плесени. Во влажном и теплом помещении создаются условия для размножения насекомых, которые через систему вентиляции и открытые двери попадают в вышерасположенные квартиры, офисы. Тепловые камеры достаточно часто заполнены до уровня грунтовых вод, даже на территории современных жилых комплексов.

Длительное проникновение влаги в помещения создает условия для образования плесени, грибка, которые негативно влияют на здоровье, а также на конструктивные элементы и отделку зданий, домов, кроме того, на их внутреннее наполнение (оборудование, мебель, текстиль и прочее). С плесневым грибком бороться довольно затратно, неэкологично, а зачастую и невозможно.

Для обеспечения безопасности при установке вытяжки необходимо соблюдать следующие правила:

• Выберите надежные и качественные материалы для герметизации и уплотнения;
• Установите вытяжку на расстоянии не менее 1 метра от любых источников огня, открытым огнем, электрических проводов и других потенциальных источников пожара;
• Обеспечьте свободный доступ к вытяжке для регулярной очистки и проверки;
• Установите защитные меры, чтобы предотвратить попадание в вытяжку посторонних предметов;
• Обеспечьте герметичность соединений и соединительных элементов;
• Проверьте систему вентиляции на отсутствие течей и повреждений;
• Обеспечьте безопасность монтажа и демонтажа вытяжки;
• Обеспечьте доступ к вытяжке для регулярной проверки и очистки;

Обратите внимание, что нарушение этих правил может привести к следующим последствиям:

• Протечки;
• Повышенная влажность;
• Коррозия металлических конструкций;
• Появление грибка и плесени;
• Нарушение функционирования системы вентиляции;

Как обеспечить надёжную герметизацию отверстия в стене

Главное управление МЧС России по Приморскому краю убедительно просит всех соблюдать правила безопасности при эксплуатации электросетей и электроприборов.

При эксплуатации электросетей и электроприборов запрещается:

- пользоваться электропроводами и шнурами с поврежденной изоляцией, завязывать провода, подвешивать на них абажуры и люстры;

- пользоваться электроутюгами, электроплитками, электрочайниками без несгораемых подставок, применять самодельные нагревательные электроприборы;

- применять для защиты электросетей самодельные предохранители (скрутки проволоки, гвозди и т.д.);

- допускать включение в электросеть одновременно нескольких электроприборов большой мощности;

- самовольное проникновение в электрощит освещения жилого дома.

В случае прекращения подачи электроэнергии необходимо вызвать электромонтера дежурной службы.

При эксплуатации телевизоров запрещается:

- пользоваться предохранителями, не предусмотренными руководством по эксплуатации;

- устанавливать телеприемник в мебельную стенку, вблизи сгораемых предметов и приборов отопления;

- оставлять телевизор без присмотра, длительно, без перерыва, эксплуатировать его, доверять включение детям и оставлять их одних при включенном телевизоре.

Соблюдение мер пожарной безопасности является основой Вашей безопасности и людей Вас окружающих.

В случае возникновения пожара немедленно сообщите об этом в пожарную охрану по телефону «010», укажите точно адрес и место пожара.

ЭКСПЛУАТАЦИЯ ЭЛЕКТРОПРИБОРОВ И ЭЛЕКТРООСВЕТИТЕЛЬНЫХ СЕТЕЙ

При эксплуатации электросетей и электроприборов запрещается:

пользоваться электропроводами и шнурами с поврежденной изоляцией, завязывать провода, подвешивать на них абажуры и люстры.

Пользоваться электроутюгами, электроплитками, электрочайниками без несгораемых подставок, применять самодельные нагревательные электроприборы.

Применять для защиты электросетей самодельные предохранители (скрутки проволоки, гвозди и т.п.).

Допускать включение в электросеть одновременно нескольких электроприборов большой мощности.

Запрещается самовольное проникновение в этажный щит освещения жилого дома.

Запрещается эксплуатация телеприемника вблизи сгораемых предметов и приборов отопления.

Оставлять телевизор без присмотра, длительно, без перерыва, эксплуатировать его, доверять включение детям и оставлять их одних при включенном телевизоре.

В СЛУЧАЕ ВОЗНИКНОВЕНИЯ ПОЖАРА

Немедленно сообщите в пожарную охрану по телефону 010, укажите точно адрес и место пожара.

ПОМНИТЕ!

Горящую электропроводку, электроприборы можно тушить огнетушителем, водой, только предварительно обесточив электроэнергию выключателем или вывернув предохранитель. При загорании телевизора немедленно выньте вилку шнура из штепсельной розетки и только тогда тушите загорание водой или накройте приемник плотной тканью. Удалите из помещения людей, особенно детей, во избежание отравления продуктами горения.

Горящую легковоспламеняющуюся жидкость можно тушить покрывалом из плотной ткани, песком, землей, огнетушителем.

В горящем доме, квартире не спешите выбивать окна, так как это увеличивает приток свежего воздуха.

Не разрешайте детям играть согнем, топить печи, включать электроприборы. Храните в недоступных местах зажигалки, спички. Не оставляйте малолетних детей одних в закрытых помещениях.

СТРОГО СОБЛЮДАЙТЕ МЕРЫ ПОЖАРНОЙ БЕЗОПАСНОСТИ! БУДЬТЕ ОСТОРОЖНЫ С ОГНЕМ!

Какие меры предосторожности следует принимать при работе с электропроводкой

Как уже было сказано выше, к стене крепятся такие модели, как купольные и навесные, хотя они внешне существенно отличаются. Крепление осуществляется за счет предусмотренных производителем отверстий, расположенных на задней стенке корпуса. Некоторые производители комплектуют подобные изделия специальными шаблонами. Приложив шаблон к стене, отмечаются места крепления, после чего сверлятся отверстия в стене, забиваются дюбеля и в заключение изделие крепится с помощью винтов. Зачастую в комплекте идут и элементы крепления, которые представлены дюбелями и винтами. Если шаблона нет, то придется попотеть, тщательно измерив расстояние между отверстиями, после чего эти размеры следует перенести на стену.

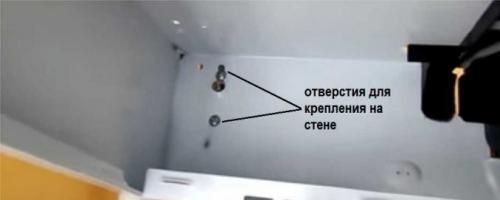

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Конечно, самому все сделать достаточно трудно, поэтому лучше иметь помощника. На этом этапе очень важно позаботиться о том, чтобы вытяжка была закреплена строго по уровню.

Будет хуже, если на том месте, где должна висеть вытяжка, проходят трубы и непосредственно к стене закрепить вытяжку не получится. В таком случае придется сначала к стене закрепить бруски из дерева, а уже к ним придется закрепить вытяжку. К сожалению, это не лучший вариант, поскольку вытяжка окажется удаленной от стены и, не будет располагаться непосредственно над плитой, а пространство за вытяжкой – это комфортное место для обитания тех же тараканов, например.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

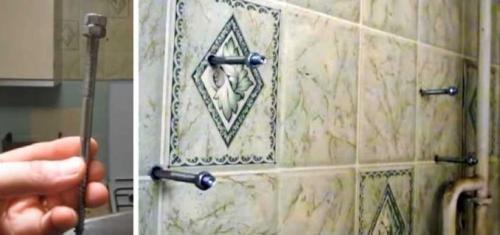

Вместо деревянных брусков допустимо воспользоваться специальными длинными шпильками, но опять же, это не очень хороший вариант, поскольку надежного крепления не получится. Лучше позаботиться о том, чтобы вытяжке ничего не мешало, хотя не всегда это возможно.
