Перекрытие из бруса в доме. Разновидности конструкций и материалы деревянного перекрытия

Перекрытие из бруса в доме. Разновидности конструкций и материалы деревянного перекрытия

Главным элементом перекрытия между этажами являются несущие балки. От того, насколько правильно подобраны материалы для изготовления деревянного «пирога» между этажами, зависит прочность перекрытия и безопасность самих хозяев. Толщина пирога всегда ограничена, поэтому приходится либо увеличивать количество несущих элементов, либо менять материал.

Традиционно в качестве несущих элементов используют следующие материалы:

• Клееный брус;
• Опиленное бревно;
• Пакет из шлифованных и сбитых досок.

Понятно, что наилучший вариант будет самым дорогим. Использование для перекрытия между этажами клееного бруса позволяет сделать деревянный каркас максимально жестким, поэтому к брусовой затяжке прибегают либо по желанию хозяев, либо при очень больших размерах помещений верхнего этажа. Чаще всего клееный брус укладывают в деревянное перекрытие при расстоянии между стенами от 4 м. Получается дорого, но надежно.

Более экономный способ – использовать хвойные пиломатериалы, обычно сосновое окоренное бревно обрезают дисковыми фрезами в двухкантный или трехкантный брус. Такая балка получается прочнее и дешевле обычного деревянного бруса прямоугольного сечения.

Самый бюджетный вариант – пакетная балка. Ее сбивают из калиброванной и шлифованной доски сороковки, две или три на одну балку. Перед сборкой деревянную поверхность обрабатывают пропиткой, сушат и закрашивают олифой. Перекрытие из пакетного бруса считается наиболее гибким и одновременно самым надежным.

Даже если возникнет перегрузка, деревянные элементы прогнутся, но излома и обрушения между этажами не будет. Собрать такое деревянное перекрытие между этажами своими руками намного проще и дешевле, так как нет необходимости закупать строевой или клееный брус.

Чтобы снизить трудоемкость работ и размеры затрат, учитывая проект дома и ширину стен, изготавливают несколько вариантов конструкций, в зависимости от того, как планируется настилать пол второго этажа по деревянным балкам:

• Легкие перекрытия. Для каркасных домов шаг между несущими элементами может быть уменьшен до 30 см, а лаги под деревянный пол не настилаются. Сама конструкция собирается без утеплителя и пленочной изоляции;
• Средние перекрытия на этажах. В конструкции используют лаги и звукоизоляцию, пароизолирующую пленку и утеплитель не применяют;
• Теплые средние деревянные перекрытия. Между этажами укладывают полноценный пакет с утеплением и пленочной гидро- и пароизоляцией.

Легкие перекрытия на этажах используют для неотапливаемых зданий, средние системы применяют для построек с мощным наружным утеплением стен. Теплые деревянные конструкции применяют в том случае, если верхний этаж граничит с чердаком или мансардой.

Из практики известно, что для деревянных конструкций наилучшую звукоизоляцию между этажами обеспечивают листовые и волоконные материалы. Можно использовать минеральную вату или насыпной керамзитовый гранулят. Но оба материала обладают высокой впитывающей способностью, поэтому приходится укладывать пароизоляционную пленку. Пенополистирол не боится влаги, но звукоизоляция на этаже примерно в 3-4 раза хуже минеральной. Поэтому ЭППС или пенопласт используют там, где звукоизоляция деревянного перекрытия между этажами не имеет особого значения. Например, между цокольным и первым этажами.

Брус на перекрытие. Какой брус использовать для перекрытия

Осуществляя строительство деревянного перекрытия дома, необходимо с большой ответственностью подходить к выбору строительных материалов, ведь именно они обеспечат надежность и прочность всей конструкции. Их монтаж выполняют только тогда, когда произведены все необходимые замеры и подсчеты.

Кроме этого, следует учитывать, что для перекрытий используют брус только определенного размера, поскольку неправильно подобранное сечение может привести к неизбежному провисанию перекрытия. Давайте разберемся, какой брус нужно использовать для перекрытия.

Преимущества и недостатки деревянного бруса

Деревянный брус в качестве балок перекрытия пользуется довольно большой популярностью, поскольку он имеет сравнительно низкую стоимость, небольшую теплопроводность, производится из экологически чистых материалов и легко устанавливается.

Однако наряду с весомыми преимуществами, как и все другие материалы, брус имеет ряд недостатков, о которых обязательно нужно знать. К ним относятся маленькая прочность, плохая стойкость к влиянию вредоносных бактерий и насекомых, а также быстрая воспламеняемость. Чтобы как можно лучше защитить дерево, его обрабатывают специальными средствами.

Какой брус использовать для перекрытия дома?

Прежде чем приступать к использованию деревянного бруса, следует убедиться в том, что он достаточно хорошо просушен. В противном случае материал может очень сильно деформироваться и всю работу придется переделывать заново. Работы по монтированию нужно проводить только в хорошую погоду, поскольку наличие дождя повлечет за собой впитывание влаги в дерево и непременное его последующее выкручивание. Дерево, используемое для балок, должно быть без сучков, что нужно проконтролировать при закупке материала.

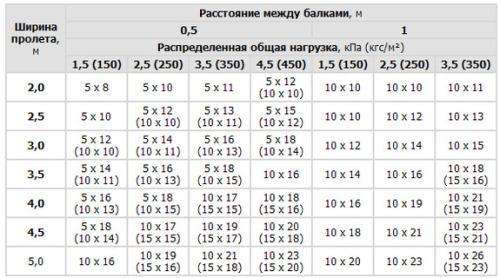

Длина бруса может быть в пределах 2 — 5 м, а высота его сечения должна быть больше ширины. Для того чтобы подобрать балку с правильным сечением, рекомендуется пользоваться специальными таблицами, которые подскажут, на каком размере лучше остановиться (в них учитывается масса материала, величина будущей нагрузки и размер пролета). Чаще всего средняя нагрузка на брусья составляет 400 кг/м2. Чем ближе расположить друг к другу балки, тем большую они будут выдерживать нагрузку.

Укладывают деревянные брусья торцами к стенам на глубину не менее 12 см. Предварительно балку покрывают со всех сторон гидроизоляцией и крепят к дому анкерными болтами. Чтобы избежать провисания заготовок, размещают их поперек здания. Если их длина превышает 5 м, обязательно используют опоры. Дополнительной жесткости перекрытию придаст настил пола и подшивка потолка. В следствии чего получится цельная конструкция.

Перекрытие второго этажа из бруса. Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Потолочное перекрытие в доме из бруса. Монтаж межэтажных и потолочных перекрытий на деревянных лагах

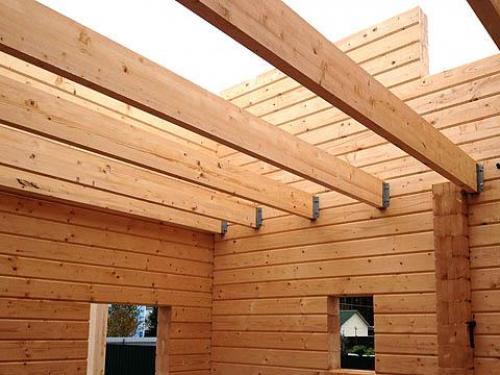

На фото – межэтажные перекрытия.

Межэтажные перекрытия в доме из бруса начинают монтировать с укладывания лаг. Для этого на стены кладут приготовленный брус, который предварительно обворачивается рубероидом. Этим вы предохраните древесину от проникновения влаги, и как следствие, от гниения.

Крайние балки должны укладываться не ближе чем 5 см от стены, а расстояние между соседними поперечинами не должно превышать рассчитанные ранее величины, которые в нашем случае равняются 60 см.

Важным условием является и то, что лаги должны быть уложены на всю толщину стен, имея максимальную опору и устойчивость. Промежутки между лагами на стене закладываются кирпичом или строительными блоками, после чего сверху набивается черновой пол из обрезных досок 150х25 мм.

Потолочные перекрытия из бруса практически полностью идентичны межэтажным с той лишь разницей, что толщина балок может быть меньше, а шаг между ними на несколько сантиметров больше.

Сборный брус

На фото – сборный брус.

Достаточно часто бывает ситуация, когда в продаже нет пиломатериалов, в частности, бруса нужного размера. В этом случае есть несколько способов, с помощью которых вполне возможно решить данную проблему. Первый способ, это использование при строительстве сборных балок. Её вы вполне сможете сделать своими руками, используя шуруповёрт или дрель. (см. также статью Стыковка бруса по длине – варианты соединений )

Допустим, вам необходимы лаги размером 150х250 мм, но в продаже таких размеров нет, зато досок с размерами 50х250 мм на любой базе пиломатериалов всегда в избытке. Для того чтобы получить балку нужного размера, достаточно купить 3 таких доски и скрепить их вместе.

В качестве крепежа лучше использовать не гвозди, а саморезы по дереву, поскольку со временем древесина высыхает, и гвозди не так прочно удерживают доски вместе.

Как советует инструкция для самостоятельного изготовления сборных лаг, если вы будете использовать их для цокольных или подвальных перекрытий, то перед стягиванием саморезами стоит обработать каждую доску антисептиком.

Это предотвратить появление древесных вредителей и значительно увеличит срок эксплуатации всего пола. Если же вы будете использовать сборный брус для межэтажных перекрытий, то никакой предварительной обработки досок не требуется.

Допустимость использования такого вида лаг очевидно и не подвергается сомнению. Этот материал также экологичен, как и обычный брус, поскольку при сборке не используются никакие клеящие вещества.

Внимание!
Несущая способность сборного бруса даже выше, чем у цельных пиломатериалов, а стоимость при этом несколько ниже.
Из всего вышесказанного становится понятно, что в некоторых случаях использование сборных элементов даже предпочтительней, чем цельных.

Клееный брус

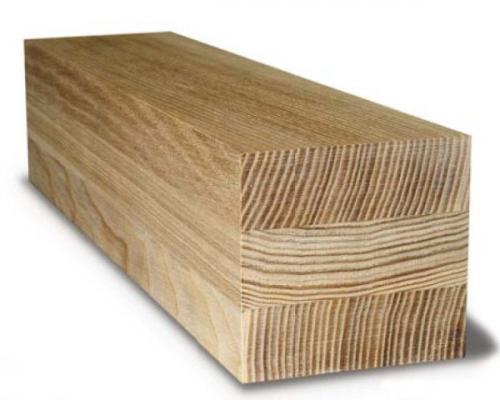

Фото – брус клееный.

Данный вид пиломатериалов является приемлемой альтернативой в том случае, если нужных цельных лаг не найти, или их цена достаточно высока для вас, а самому сделать сборную конструкцию не имеется возможности.

Клееные балки изготавливаются из нескольких досок разной длины, скреплённых между собой с помощью двухкомпонентного конструкционного клея, который используется при изготовлении деревянных несущих строительных конструкций. (см. также статью Какими преимуществами отличается клееный брус из кедра )

Балки для перекрытия в деревянном доме из клееного бруса отличаются хорошей прочностью и сопротивляемостью к нагрузкам, но при этом имеют и некоторые недостатки.

1. В виду того, что при их изготовлении используются клеящие вещества, такой материал уже нельзя назвать экологически чистым.
2. При их изготовлении используется достаточно большой процент некачественных пиломатериалов. Возможна значительная усадка по прошествии нескольких лет эксплуатации, а это означает, что перекрытие из клееного бруса может со временем «повести».
3. И самый главный недостаток клеёных балок это их ограниченный срок службы, который определяется производителем в 20 лет.
