Монтаж стоечного профиля. Расчет количества профилей для стенового крепления гипсокартона

Монтаж стоечного профиля. Расчет количества профилей для стенового крепления гипсокартона

Стеновой гипсокартон имеет толщину 12,5 мм. В процессе эксплуатации стена подвергается различным нагрузкам, что может провоцировать деформацию металла. От Предположительных нагрузок напрямую зависит толщина металла профиля, а также его количество. Это важно учитывать, проводя расчеты и выбирая материала для сооружения гипсокартонных стен.

Если нагрузки на каркас будут небольшими, то возможно применение профиля с толщиной стенок 0,4 мм. В другом случае лучше обезопасить себя, купив более надежный усиленный профиль толщиной 0,6 мм.

При монтаже каркаса, подвигающегося большим нагрузкам, рекомендуется уменьшить шаг расположения стоечного профиля до 0,4 – 0,5 метров. Для легких каркасов допускается устанавливать элементы на расстоянии 0,6 метров. При расчете количества профилей обязательно принимаются соответствующие значения.

Расчет направляющего профиля для стен

Начинают расчет профилей для каркаса под гипсокартон с определения количества направляющих элементов (ПН или UW-профилей). Монтаж такого вида строительного материала осуществляется к поверхностям пола и потолка. Они должны располагаться

максимально точно по вертикальности, относительно друг друга. В последствие, в паз профилей будет устанавливаться стоечный профиль. Отклонения приведут к "заваливанию" стены на или от себя.

Расчет направляющего профиля несложен. Необходимо отмерить длину стены и результат умножить на два. Если каркас монтируется на нескольких стенах, соответственно замер делается для каждой из них.

Дополнительно направляющий профиль может потребоваться, если на стене присутствует оконный проем. В таком случае, нужно к расчетному значению добавить длину окна, умноженную также на два (установка снизу и сверху проема).

Расчет стоечного профиля для стен

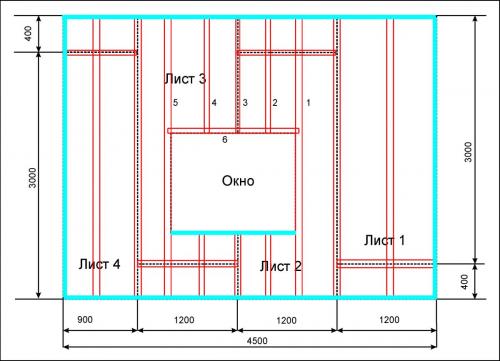

Этот расчет более сложен. Чтобы избежать покупки лишнего материала и избежать дефицита его при строительстве наиболее правильно создать масштабированный рисунок стены на чистом листе бумаги. Далее в том же масштабе расчертить расположение направляющего (CW) профиля в будущем каркасе

Расположение направляющего профиля для стенового крепления может быть следующим:

• по углам;
• через каждые 40-60 см (в зависимости от толщины и несущей способности каркаса);
• над дверным проемом (над перемычкой);
• на и под оконными проемами для усиления жесткости.

Для усиления жесткости конструкции в местах дверного или оконного проемов, допускается делать шаг установки стоечного профиля от 30 до 40 см.

Не забываем за перемычки. Из необходимо делать обязательно, если участок стены большой и для его зашивки требуется больше одного листа гипсокартона, а также для укрепления конструкции в месте торцевого соединения профилей. Перемычки делают из того же CW профиля. Обычно, для одной перемычки требуется запас длины. Расчет осуществляется путем добавления двух толщин профиля к расстоянию между стойками.

Монтаж стоечного профиля в направляющий. Установка направляющего профиля

Направляющий профиль – это основа каркаса. Его можно сравнить с фундаментом, на который становятся все остальные элементы. Именно на направляющий профиль и устанавливаются все остальные профили. Отсюда и название – направляющий. Этот элемент создает основу будущей конструкции, так что к его монтажу нужно подойти со всей строгостью и серьезностью, ведь если неправильно установить направляющий профиль, то неправильно установится и весь каркас. Причем такой дефект не выйдет просто исправить после установки, как это можно сделать с вертикальными и горизонтальными элементами.

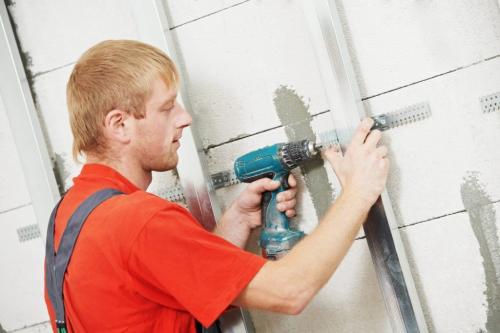

Благодаря тому, что разметка нанесена на стены, пол и потолок, направляющие профили будет крепить значительно легче. Начинаем процедуру снизу, чтобы было легче. Прикладываем направляющий элемент к стене. Отступаем от верхнего края профиля тридцать сантиметров и проделываем в стене отверстие для крепления профиля. Отверстие должно быть чуть глубже, чем длина дюбель-гвоздя, которым вы будете фиксировать каркасные элементы. Затем такие же отверстия нужно проделать внизу и посредине. Когда мы получаем три просверленных отверстия, можно вставить в них дюбеля. Тщательно проверяем, чтобы направляющий профиль соответствовал намеченной черте, и выбиваем дюбеля молотком. Замерьте все оставшееся расстояние и прибавьте к нему еще два сантиметра. Важно помнить, что направляющие крепятся взахлест. Возьмите ножницы по металлу и с помощью них отрежьте бока. Затем нужно выгнуть профиль наружу и теми же ножницами по металлу срезать середину. Затем края нужно выровнять. Для этого подойдут обычные плоскогубцы.

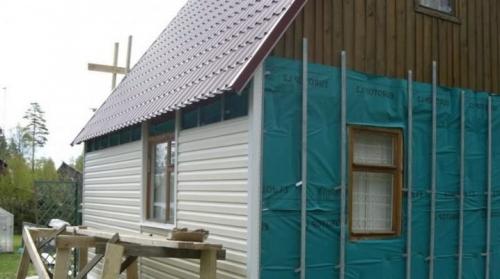

Монтаж стоечного профиля под сайдинг. Тонкости установки обрешетки под сайдинг

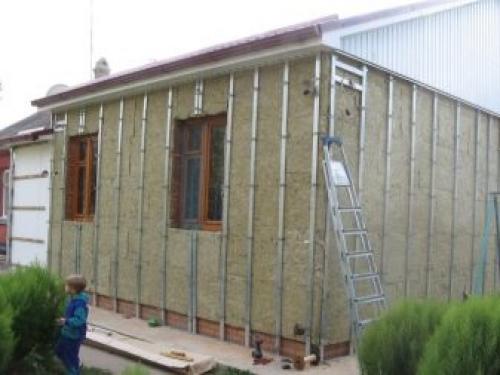

Внешнюю отделку стен можно выполнять любым материалом, но в последнее время огромной популярностью пользуется облицовка сайдингом, так как он обладает доступной ценой, долговечностью и прост в установке. Чтобы качественно обшить стены сайдингом, нужно придерживаться определенных технологий, главным условием которых является монтаж обрешетки. Данная конструкция позволяет удобно крепить панели и обеспечивает облицовке долгий срок эксплуатации.

Особенности

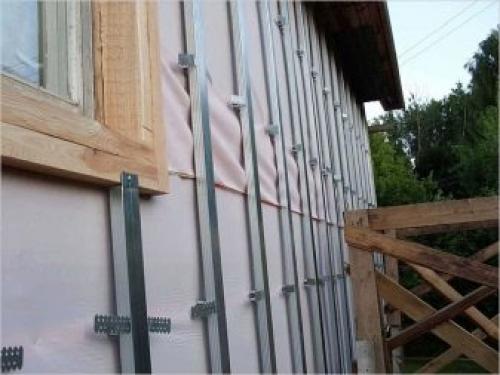

Обрешетка под сайдинг – это каркас, который крепится на поверхность стен перед облицовкой их декоративными панелями. Ее обычно делают металлической или деревянной. Без такого каркаса монтаж считается сложным и трудоемким. Если фиксировать сайдинг напрямую к бетонному, деревянному или кирпичному основанию, то это может повлечь за собой массу проблем.

Поэтому обрешетка является важной строительной конструкцией, которая выполняет следующие функции:

• Выравнивание поверхности. Иногда стены могут иметь незаметные неровности, но если их не устранить, то возможно не только нарушение геометрии всей отделки, но и трудности в установке сайдинга. Обрешетка же выравнивает основание, нейтрализуя эти изъяны.
• Теплоизоляция. Под каркас укладывают утеплитель, который надежно защищает стены от потерь тепла.
• Создание хорошей вентиляции для фасада. Так как между сайдингом, обрешеткой и стенами образуется небольшой воздушный зазор, то поверхность получает доступ к проветриванию и «дышит».
• Обеспечение прочности. Благодаря каркасу снижается риск смещения панелей и повышается эксплуатационный срок обшивки.

Монтаж стоечного профиля к направляющему. Крепление стоечного и направляющего профиля к стене

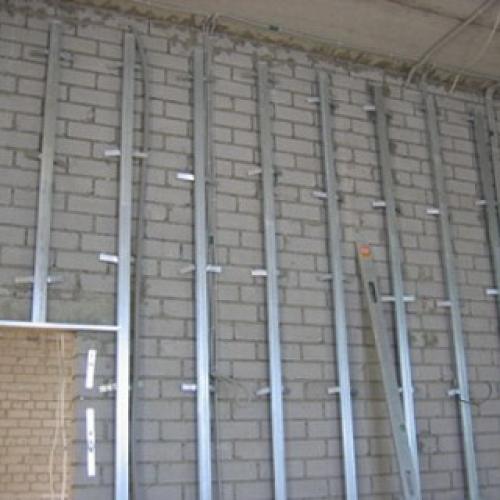

Для облицовки стен и монтажа перегородок используют профиль стоечный (ПС) и соответствующий ему профиль направляющий (ПН). Установка стоечного профиля на стены применяется в качестве вертикальных стоек каркаса для закрепления на них гипсокартонных листов. В сечении такой профиль имеет «Ш-образный вид. Высота профиля стоечного стандартная — 50 мм, ширина может составлять 50, 65, 75 и 100 мм. Обозначаются стоечные профили в соответствии с размерами сечения: ПС 50/50, ПС65/50, ПС 75/50, ПС 100/50 (первой указывается ширина изделия в миллиметрах, второй — его высота). При выборе ширины профиля необходимо учитывать конструктивные особенности каркаса, например, будут ли использоваться звука- и теплоизоляционные материалы .

ПС крепится непосредственно к поверхности стены специальными дюбелями и нарезными шурупами (в самом профиле для них предусмотрены отверстия). Боковые стенки профиля по всей длине имеют три продольные канавки. Средняя указывает место стыка гипсокартонных листов, а две боковые центруют вворачиваемые шурупы. В процессе того, как установить профиль, вначале вворачивают шурупы вблизи основания, а затем по краю. В противном случае можно деформировать стенку профиля (загнуть ее внутрь).

Для монтажа направляющего профиля используются изделия со следующими сечениями: ПН 50/40, ПН 65/40, ПН 75/40 и ПН 100/40. Таким образом, их размеры соответствуют размерам стоечных профилей. В месте соединения профилей вворачиваются шурупы или применяется метод просечки с отгибом. В ходе монтажа гипсокартона направляющие профили, как и стоечные, используются для фиксирования листов. При этом единая высота стенок в 40 мм позволяет крепить лист непосредственно к профилю.

Монтаж стоечного профиля для гипсокартона. Сборка металлического каркаса

Для создания каркаса в основном используются два типоразмера профилей:

• D (меньший) – необходим для создания плоскостей, на которые будут крепиться листы гипсокартона;
• W (больший) – используется в формировании общего каркаса стены.

Также в монтаже профиля под гипсокартон используется опорный C и направляющий U варианты. Направляющий вариант является простым типом П-образного профиля с гладкой поверхностью, в который торцом устанавливают опорный вариант. Опорный тип имеет ребристую поверхность, которая наделяет его большей жесткостью на изгиб.

В итоге получается, что основным несущим элементом металлического каркаса является CD профиль с размерами 60х27 мм. В роли направляющей для крепления выступает элемент UD с размерами 80х27 мм. Стоечным вариантом для создания каркаса является CW 50х50 мм, 50х100 мм, 50х75 мм, направляющая для CW – UW профиль с размерами 75х40 мм, 50х40 мм, 100х40 мм. Также можно использовать UA, являющийся укрепленным аналогом CW, имеющим более толстую стенку.

Чем крепить профиль

В каркасе из металла не применяется дерево. Будь то стеновая, потолочная или другая конструкция, по всему периметру крепится направляющий металлический профиль, в котором и собирается каркас. Монтаж несложен. Главное, с самого начала правильно разметить и выставить по уровню направляющие.

В том случае, если вы решили выполнить монтаж профиля под гипсокартон, чтобы выровнять потолок, то обязательно нужно проверить плоскость водяным уровнем, иначе есть большая вероятность, что потолок будет перекошенным. С этой проблемой часто сталкиваются те, кто не имеет опыта в этом деле, потому что уровень нужно приобретать, а потом он будет не нужен, и начинают измерять линейкой расстояние от потолка.

Обратите внимание!
Протягивая нить от одной стены к другой (по отмеченному уровню), убедитесь, что ничего не будет мешать. В самой нижней точке провисания потолка расстояние до нитки должно быть немного больше, чем высота профиля.

Приступаем к сборке каркаса для потолка.

Обратите внимание!
Собирая каркас, учитывайте габариты гипсокартона. Его края должны стыковаться на профиле!

Для сборки обрешеток с прямолинейной геометрией под последующую обшивку листами гипсокартона можно использовать пиломатериалы – деревянные брусья или рейки. Однако изделия из древесины, используемые для этих целей, понемногу уходят в прошлое. Причин несколько:

• недолговечность древесных материалов;
• сложности с подбором изделий правильной геометрической формы;
• деформация элементов несущей конструкции из древесины под влиянием изменений влажности и температуры;
• сложности при попытке создать конструкцию неправильных геометрических форм (арки, элементы многоуровневого потолка и дизайнерских зонирующих перегородок).

Для создания каркаса под гипсокартон чаще всего используют металлические профили

Сейчас для создания несущих конструкций, обшиваемых ГКЛ, предпочитают использовать профили – металлические оцинкованные изделия, что выпускаются специально для этих целей. Профили в торце имеют П-образную форму, причем вершок буквы называется спинкой, а ее «ножки» — полками. Размеры полок и спинки различаются в зависимости от предназначения оцинкованных изделий. Различают четыре основных разновидности профилей:

• направляющий потолочный (UD), имеющий торцевые размеры 28х27 мм;
• несущий потолочный (CD), размеры в торце – спинка 60 мм, полки по 27 мм;
• направляющий перегородочный (UW), полки по 40 мм, спинка 50-100 мм;
• несущий перегородочный – спинка варьирует в тех же пределах, что у предыдущего изделия (от этого размера зависит толщина перегородки), полки по 50 мм.

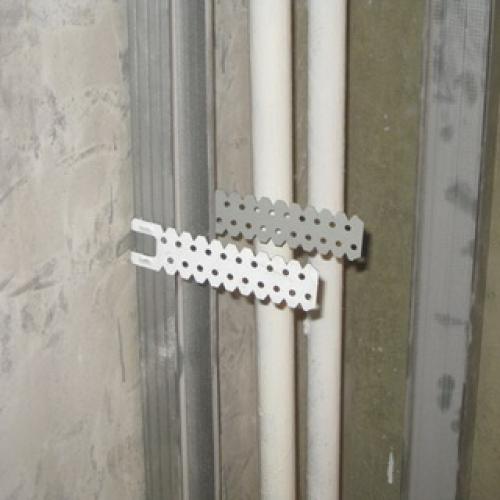

Сборка большинства типов каркасов основывается на использовании перечисленных изделий. Вспомогательными приспособлениями являются регулируемые и прямые подвесы, крепящие несущие профили к капитальным конструкциям, и одноуровневые соединители (крабы). Фиксация металлических изделий между собой при монтаже профиля для гипсокартона осуществляется небольшого размера (9 мм) саморезами по металлу, которые могут быть оцинкованными (белые) или фосфатированными (черные). Подвесы, удерживающие несущий профиль, крепятся к капитальным конструкциям дюбелями или саморезами (зависит от структуры материала).
