Котел сварить своими руками. Как сварить котел отопления своими руками

30.01.2020 в 04:32

Котел сварить своими руками. Как сварить котел отопления своими руками

Схема изготовления котла длительного горения с теплообменником

До того как самому сварить котел отопления, нужно определиться с его конструкцией. Предпочтительно, чтобы она соответствовала современным требованиям к безопасности и эффективности работы. Поэтому в качестве примера будет рассмотрен котел пиролизного типа, изготовленный самостоятельно.

Как правильно сварить котел отопления подобного типа? Помимо сварочного аппарата для этого потребуются следующие материалы и инструменты:

  • Листовая сталь, марки которой подбираются из данных таблицы, показанной выше. Для камеры сгорания толщина металла должна составлять 3-4 мм. Корпус можно сделать из стали меньшей толщины – 2-2,5 мм;
  • Трубы для изготовления теплообменника. Их оптимальный диаметр 40 мм. Такой размер позволит быстро нагреть теплоноситель. Количество регистров — от 3 до 6;
  • Как сварить котел отопления без режущего инструмента? Лучше всего для разрезания листов стали использовать «болгарку» со специальными дисками по металлу;
  • Дверцы для топочной камеры и поддувала. Также нужно приобрести чугунные колосники. Это необходимо сделать заранее, так как по размерам комплектующих будут изготавливаться проемы и крепежные части котла;
  • Уровень, рулетка и карандаш (маркер) для нанесения разметки;
  • Защитный инвентарь – перчатки, маска сварщика, прозрачные рабочие очки и одежда из плотного материала с длинными рукавами.

Для наглядности можно посмотреть, как сварить отопление в частном доме. Видео или фотоматериалы помогут в работе, так как в них наглядно показаны все этапы и особенности их выполнения. Однако это нужно сделать только после составления чертежа и подготовки всех инструментов и комплектующих. Это относится ко всем этапам изготовления комплектующих, так как сварить отопление своими руками, включая котлы, регистры, гребенки, невозможно без правильной схемы.

Важно также подготовить место работы до того как сварить отопление в гараже. Чаще всего процесс изготовления проходит именно в нем

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы.

В целях безопасности также из гаража следует вынести легковоспламеняющиеся жидкости – бензин, масло и т.д. И только после этого можно приступать к работе — сваривать отопление в гараже. Правильная сварка котла отопления заключается в изготовлении двух составляющих – непосредственно корпуса котла и теплообменника.

Самодельный котел для отопления дома. Основные типы отопительных котлов

При желании можно соорудить практически любой тип отопительного котла. Главное — сделать правильный выбор, а для этого нужно знать основные преимущества и недостатки наиболее востребованных видов отопительного оборудования. И так, котлы отопления бывают:

  1. Газовые

Напольный газовый котёл

Изготовлением котлов этого типа заниматься самостоятельно не рекомендуется: к газовому оборудованию предъявляются технические требования, которые вам вряд ли удастся удовлетворить в кустарных условиях.

  1. Электрические

Бытовой электрический котёл

Довольно высокая популярность этой категории отоплительных котлов объясняется простотой конструкции и сравнительно невысокими требованиями к безопасности при монтаже и в эксплуатации.

Огромный недостаток электрических котлов  — высокие цены на электроэнергию. Вследствие этого такое оборудование используют для обеспечения периодического отопления, например, дачи или гаража.

  1. Жидкотопливные

Самодельный жидкотопливный котёл

Конструкция такого котла не отличается высокой сложностью. Однако стоимость и тонкости настройки форсунок, подающих топливо в камеру сгорания, заставят любого как минимум дважды подумать, прежде чем приступать к созданию отопительного агрегата, работающего на мазуте или дизеле.

  1. Твердотопливные

Котёл длительного горения своими руками

Представители этого типа оптимально подходят для отопления как частных домов, так и различных объектов объектов коммерческого или промышленного сектора. Высокий КПД и универсальность в применении обеспечивают твердотопливным котлам наиболее высокий спрос на рынке.

По принципу действия твердотопливные котлы различаются на дровяные, пиролизные, длительного горения и пеллетные. Наиболее популярным для самостоятельного изготовления вариантом являются котлы длительного горения, тогда как пиролизные и пеллетные из-за высокой стоимости отдельных компонентов используются гораздо реже.

Источник: https://detali-interera.ru-land.com/novosti/dlya-doma-svoimi-rukami-kotel-piroliznye-kotly-poluchaem-gaz-iz-drov

Котел из трубы своими руками

Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.

Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.

Для производства такого котла не удастся обойтись без следующих инструментов:

  1. Сварочный аппарат инверторный или электрический;
  2. Угловая шлифовальная машина или болгарка;
  3. Отрезные круги по металлу для болгарки.

Устройство твердотопливного котла для бани

Сначала подготавливают трубу:

  1. На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
  2. В роли дна выступает круг необходимых размеров , который вырезается из стального листа, чья толщина составляет минимум 5 мм;
  3. Для колосниковой решетки, через которую будут проваливаться продукты горения , а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
  4. Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
  5. В нижней части будущего котла изготавливают прорезь для установки дверки;
  6. Вместо дверки в некоторых случаях устанавливают короб , через который в котел будет подаваться топливо.

Котел отопления своими руками чертеж. Сборка котла своими руками

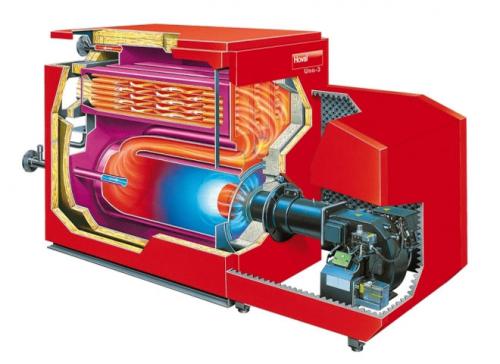

Система отопления частного дома – это сложная схема разводки труб, сердцем которой является отопительный котел. В нем нагревается теплоноситель, который под действием законов физики или при помощи циркуляционного насоса перемещается по трубам, попадает в радиаторы, где отдает свое тепло, и остывшим возвращается опять в котел. И процесс этот повторяется до бесконечности.

Современный рынок котельного и отопительного оборудования предлагает сегодня огромный ассортимент нагревательных приборов. К сожалению, цена многих моделей не всем по карману. Поэтому перед частью потребителей встает вопрос, можно ли сделать котел отопления своими руками, будет ли этот самодельный прибор работать так же эффективно, как заводские аналоги? Сделать котел можно, если вы хороший сварщик и работать он будет не хуже.

Виды отопительных котлов

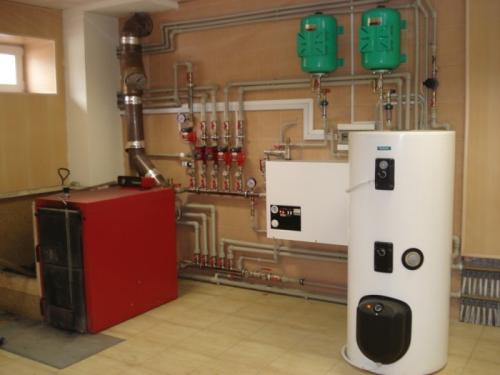

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

Котел отопления своими руками чертеж. Сборка котла своими руками

  • газовые;
  • электрические;
  • твердотопливные;
  • жидкотопливные.

Электрические

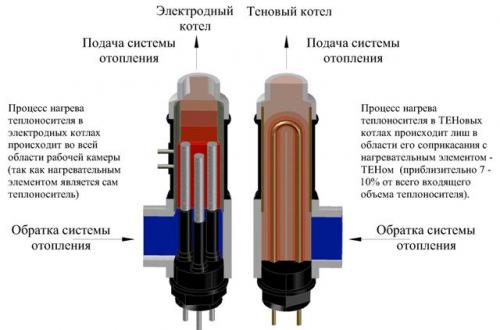

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Котел отопления своими руками чертеж. Сборка котла своими руками

Электрические котлы всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Газовые

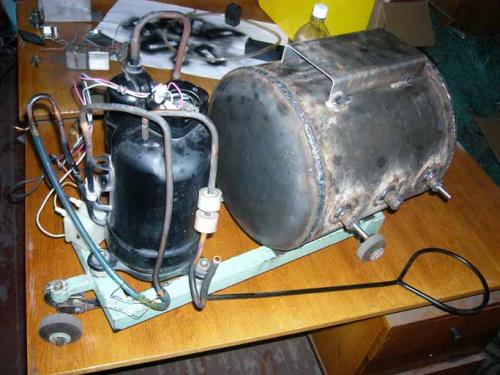

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Котел отопления своими руками чертеж. Сборка котла своими руками

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Наличие акта – это гарантия, что разрешение вам все-таки дадут.

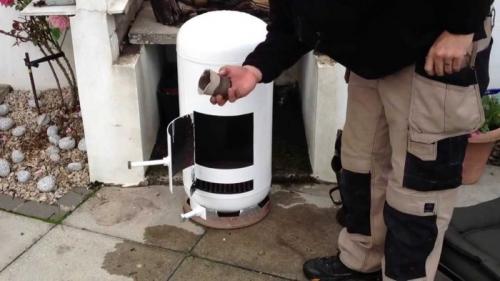

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Котел отопления своими руками чертеж. Сборка котла своими руками

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

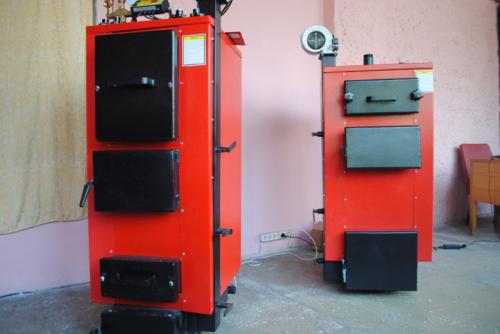

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

Котел отопления своими руками чертеж. Сборка котла своими руками

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

Что понадобится?

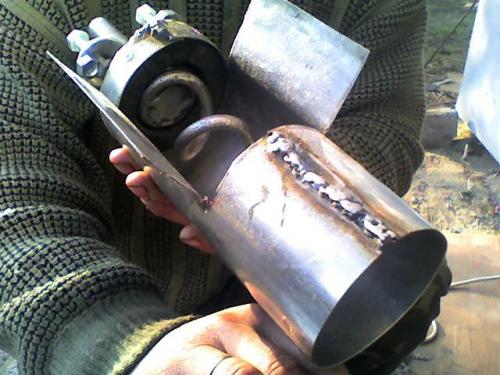

Как было сказано выше, чтобы сварить отопительный агрегат, вы должны быть хорошим сварщиком. Работа на уровне любителя здесь не подойдет.

Инструменты

Что требуется для проведения этой работы. Из инструментов вам понадобятся:

Котел отопления своими руками чертеж. Сборка котла своими руками

  • электросварочный аппарат;
  • газовый резак;
  • болгарка;
  • молоток;
  • рулетка;
  • маркер или мел.

Материалы

Из материалов:

Котел отопления своими руками чертеж. Сборка котла своими руками

  • труба бесшовная диаметром 425 мм;
  • труба диаметром 100 мм;
  • труба диаметром 25 мм;
  • металлический лист толщиною 4 мм;
  • два сгона диаметром 25 мм;
  • небольшие петли;
  • уголок 25 мм;
  • арматура диаметром 8 мм.

Проект

Многие новички ищут чертежи котлов в Интернете или специальной технической литературе и уже по ним проводят работу. В принципе, это правильный путь.

Самое главное, найти чертежи, в которых указаны размеры отопительного прибора.

Изготовление корпуса

Итак, в первую очередь подготавливаются детали будущего агрегата. Из трубы 425 мм будет изготавливаться корпус отопительного прибора. Для небольшого отопительного котла высота в 1,0-1,2 м с учетом небольшого диаметра – это оптимальный вариант.

Режем трубу по этим размерам с помощью газового резака. Края обрабатываем болгаркой.

Отверстия для топки и поддувала

Теперь необходимо в корпусе вырезать два отверстия: под топку и для поддувала. Они должны быть прямоугольными. Для топки подойдет размер 20х10 см, для поддувала 20х3 см. Они располагаются один над другим, топочное отверстие выше.

Котел отопления своими руками чертеж. Сборка котла своими руками
