Как подключить самому газовый котел. Схема обвязки

Как подключить самому газовый котел. Схема обвязки

Перед ее рассмотрением стоит обратить внимание на то, что все газовые котлы с двумя контурами имеют четыре патрубка для подключения к водным трубам. Два из них предназначены для подачи горячей воды. Через один вода поступает к установленным в доме радиаторам отопления. Через другой – к косвенному бойлеру, который является частью горячего водоснабжения (ГВС). Два других патрубки предназначены для возврата воды из радиаторов и косвенного бойлера .

Схема подключения двухконтурного газового котла является такой:

1. Котел.
2. Шаровые краны на четырех патрубках.
3. Группа безопасности на трубе, подающей горячую воду в систему отопления. Состоит из манометра, предохранительного крана и автоматического воздухоотводчика. Эти приборы являются востребованными для напольных котлов. Что касается большинства настенных моделей, то они уже имеют их.
4. Радиаторы отопления.
5. Расширительный бачок на трубе, отходящей от установленных в доме батарей. Во многих случаях он является частью системы с напольным котлом. Его можно добавлять и в обвязку с настенным. Это может понадобиться в тех случаях, когда встроенный в корпус расширительный бачок имеет слишком малые размеры.
6. Фильтр грубой очистки воды на этой же трубе. Он защищает теплообменник котла от засорения всякими элементами . которые несет в себе вода из радиаторов отопления.
7. Шаровые краны с обеих сторон фильтра.
8. Трубопровод ГВС.
9. Обратная труба от ГВС. К ней также подключена труба водопровода.
10. Фильтр грубой очистки.
11. Магнитный фильтр. Позволяет избавиться от ржавчины и накипи, поступающих с жидкостью из водопровода.
12. Шаровые краны с обоих концов этих двух фильтров.

Источник: https://idei-dizajna.ru-land.com/stati/kak-podklyuchit-samomu-gazovyy-kotel-raschyot-moshchnosti-gazovogo-kotla

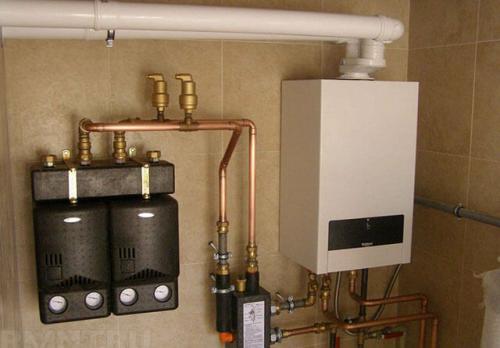

Обвязка настенного двухконтурного газового котла. Обвязка системы с двухконтурным котлом

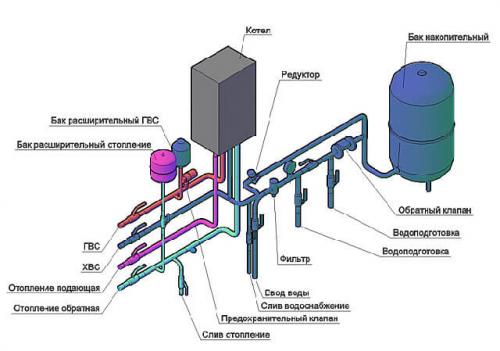

Схематическая обвязка двухконтурного газового котла.

Обвязка двухконтурного котла отопления не обходится без установки дополнительных элементов, которые увеличивают качество и эффективность работы отопления. Для самой простой схемы двухэтажного загородного дома придется включить следующие узлы:

• циркуляционный насос, обеспечивающий правильное движение теплоносителя по системе, без учета этажности и сложности разводки;
• распределительный клапан, который еще называют термоголовкой;
• специальный расширительный бачок, предназначенный для того, чтобы уберечь настенный котел и всю отопительную систему от гидросбоев. Бачок отличается небольшими размерами, но при скачках давления в системе обеспечивает равномерное его распределение. Состоит бачок из 2-х частей и мембраны между ними. Одна часть наполнена водой, а другая — воздухом. Сама мембрана эластичная, воздух выходит через специальный клапан, которым оборудован бачок;
• манометр. Для обвязки котла необходима установка измерительного оборудования, которое будет показывать уровень давления во всей системе. Инструкцию при выполнении монтажа надо соблюдать в точности;
• балансировочный кран, шаровые и сливные краны;
• обвязку дополняют различные клапаны: проходные, воздушные, обратные. Они позволяют регулировать движение теплоносителя в отопительной системе;
• проходной фильтр, который позволяет увеличить сроки службы всей системы. Он очищает теплоноситель от всевозможных примесей, которые способны отрицательно повлиять на работу системы отопления;
• фитинги для подключения двухконтурного котла отопления. К числу дополнительных элементов можно отнести муфты, хомуты, тройники, различные уголки. Пригодятся и специальные крепежные элементы;
• для обвязки котла отопления используются различные трубы, включая стальные, но лучше всего применять современные пластиковые, которые способны выдерживать высокие температуры и экстремальные условия эксплуатации;
• отопление с использованием газа довольно эффективно, но чтобы увеличить его качество следует пристальное внимание уделить выбору радиаторов. Сегодня производители предлагают многочисленные варианты такого оборудования, выбирать его необходимо с учетом условий монтажа, требуемой температуры.

Подключение газового котла Протерм. Режимы отопления Протерм Гепард

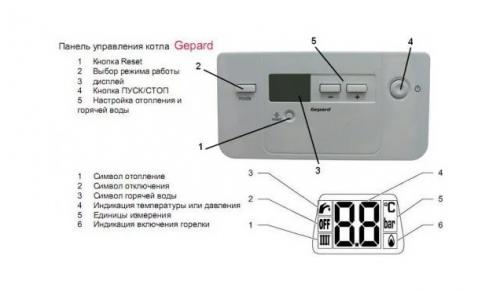

Газовый котел Протерм Гепард может работать в нескольких режимах:

1. «Отопление» — необходимо нажать кнопку MODE один раз, и на дисплее отобразится символ «радиатор» с актуальным значением давления в отопительной системе. Находясь в этом режиме, агрегат работает только на производство отопления, ГВС при этом отключено.
2. «Лето» — активируется нажатием MODE дважды. На экране появится показатель давления в системе отопления вместе с символом «кран с каплей воды». В этом режиме котел работает только на снабжение горячей водой.
3. «Отпуск» — следует нажать кнопку MODE трижды, и на экране появляется символ OFF с показанием давления. В данном режиме отопление и ГВС не работает, но все защитные функции устройства активны.

Регулировку желаемой температуры отопления или горячей воды можно произвести с помощью кнопок «+» и «-». Настройку осуществляют следующим образом:

1. Температуру ГВС регулируют так: после нажатия кнопки «+» или «-» начинает мигать символ «кран с каплей воды» и «ºC». Необходимое значение температуры выставляется в диапазоне от 38ºC до 60ºC.
2. Температуру отопления выставляют также с помощью клавиш «+» и «-». После нажатия одной из них клацают на кнопку MODE, появляется мигающий символ «радиатор» и «ºC». Затем клавишами «+» и «-» выставляют оптимальное значение теплоносителя в диапазоне 38-85ºC.

Работа газового котла Протерм Гепард без терморегуляторов не слишком экономична. Для достижения максимальной экономии рекомендуется приобрести комнатный термостат.

Подключение одноконтурного газового котла. Этапы подключения газовых котлов

Схема подключения газового котла к системе отопления довольно сложная, трудоёмкая и предполагает определённых знаний и опыта. Газовые котлы с каждым поколением становятся всё более высокоэффективными, безопасными, автоматика и регулировка усложняется. Большое распространение нашли универсальные котлы, которые не только отапливают помещение, но и греют воду.

Изготовители разрабатывают памятки и инструкции, где объясняют, как правильно выполнить подключение двухконтурного газового котла к системе отопления. Несмотря на сложности, разобраться с этапами монтажа можно самостоятельно. Это гораздо экономически выгоднее, ведь монтажные работы стоят очень не дешево.

Чтобы разобраться, как подключить газовый котел, следует разбить все действия на несколько этапов:

• монтаж агрегата (или крепление на стену, если это настенный вариант);
• работы по подсоединению водяного отопительного контура;
• подключение к водоснабжению (двухконтурных отопительных агрегатов);
• подключение к газопроводу;
• пусконаладочные работы.

Чтобы работа котла была безопасной и эффективной, нужно разобраться в особенностях каждого этапа.

Перед тем, как начать монтаж, нужно приобрести все необходимые расходные материалы, определиться, какими трубами подключать газовый котел и выяснить, к какому типу он относится:

1. Одноконтурный котёл. Имеет один теплообменник и предназначен только для отопления.
2. Двухконтурный котёл. Обслуживает два теплообменника: в одном циркулирует теплоноситель для водяного отопительного контура, второй предназначен для решения проблемы горячего водоснабжения. В летний период основной контур отключают. Подключение двухконтурного котла своими руками требует внимательности.

Системы отопления тоже бывают разными: закрытого или открытого типов. Теплоноситель может циркулировать принудительно либо самотёком. Однако принципы подключения котлов к отопительным системам одинаковые.

Очень простые в монтаже настенные газовые аппараты. Они небольшие по размерам и идут полностью со всей необходимой комплектацией, которые впоследствии понадобятся при монтаже. Для безопасной эксплуатации многие современные газовые агрегаты оснащаются специальными датчиками, которые сигнализируют о неполадках в системе. Это позволяет вовремя устранить небольшие поломки и этим избежать серьёзного и затратного ремонта всей системы. Поэтому котлы, которые с первого взгляда кажутся сложными в обслуживании, на самом деле, значительно экономят средства на их ремонте.

Источник: https://dizajn-interera.ru-land.com/novosti/kak-podsoedinit-otoplenie-v-chastnom-dome-k-gazovomu-nastennomu-kotlu-ustanovka-nastennogo

Видео подключение газового котла. Монтаж газового котла.
