Газовый шланг размеры. Максимальная длина газового шланга для подключения плиты
"Какова максимальная длина газового шланга ?" -именно этим вопросом задаются те потребители, у которых газопотребляющее оборудование (плита, водонагреватель, котёл и т.д.) расположено на расстоянии нескольких метров от стационарной металлической трубы (стояка).
В интернете содержится много противоречивой информации на этот счёт. По понятным причинам, сотрудники газовых служб "любят" ограничивать максимальную длину газового шланга, в частности, двумя метрами, так как им выгоднее навязать потребителю дорогостоящую платную услугу по удлиннению жесткой металлической магистральной внутриквартирной (или внутридомовой) трубы. В лучшем случае, этот параметр (допустимая длина) зафиксирован во внутренних инструкциях организаций газового хозяйства, которые в недавнем прошлом являлись монополистами на своих территориях обслуживания.
Но сейчас ситуация поменялась. В настоящее время, в связи с развитием института собственности на квартиры, частные дома, и возникновением у собственников вытекающих из этого прав и обязанностей, зона ответственности таких организаций заканчивается краном, установленном на стояке (трубе) в вашей квартире или доме.
Вышеупомянутые инструкции являются внутренними документами, которые обязаны соблюдать сами работники этих организаций, и эти инструкции никак нельзя отнести к федеральному законодательству, которое, как известно, является главенствующим на всей территории РФ. По европейскому стандарту (европейским нормам безопасности EN) максимальная длина газового шланга , например, для подключения плиты, действительно ограничена двумя метрами.
Что касается Российской Федерации, то у нас такого ограничения нет. Согласно СНиПу (Строительным нормам и правилам) 42-01-2002 от 01.03.2005г. "Газораспределительные системы", принятому и введённому в действие Постановлением Госстроя России №163 от 23.12.2002г., дата введения в действие 01.07.2003г (см. п. 7.3 Раздела 7 "Внутренние газопроводы" указанного СНИПа):
"Внутренние газопроводы следует выполнять из металлических труб. Присоединение к ним бытовых газовых приборов, КИП, баллонов СУГ, газогорелочных устройств переносного и передвижного газоиспользующего оборудования разрешается предусматривать гибкими рукавами, стойкими к транспортируемому газу при заданных давлении и температуре". И всё. Ни слова о максимально допустимой длине.
С полным текстом этого документа желающие могут ознакомиться на нашем сайте ЗДЕСЬ .
Газовый шланг ПВХ. Шланг газовый ПВХ

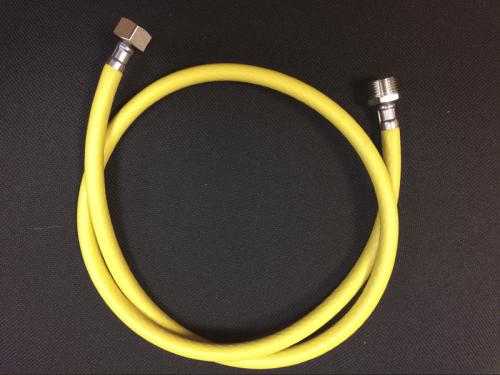

Шланг газовый ПВХ гайка / гайка"ELKA"
Шланг газовый ПВХ гайка / гайка"ELKA"
Шланг газовый ПВХ гайка / гайка
Список продукции
| Артикул | Наименование | Кол-во шт/упак | Цена USD / шт |
|---|---|---|---|
| 4627132450341 | Шланг газовый ПВХ 1/2 г/г 0,3м "ELKA" | 100 шт | |
| 4627132450013 | Шланг газовый ПВХ 1/2 г/г 0,4м "ELKA" | 80 шт | |
| 4627132450037 | Шланг газовый ПВХ 1/2 г/г 0,5м "ELKA" | 80 шт | |
| 4627132450051 | Шланг газовый ПВХ 1/2 г/г 0,6м "ELKA" | 50 шт | |
| 4627132450075 | Шланг газовый ПВХ 1/2 г/г 0,8м "ELKA" | 50 шт | |
| 4627132450099 | Шланг газовый ПВХ 1/2 г/г 1,0м "ELKA" | 50 шт | |
| 4627132450112 | Шланг газовый ПВХ 1/2 г/г 1,2м "ELKA" | 40 шт | |
| 4627132450136 | Шланг газовый ПВХ 1/2 г/г 1,5м "ELKA" | 40 шт | |
| 4627132450150 | Шланг газовый ПВХ 1/2 г/г 1,8м "ELKA" | 30 шт | |
| 4627132450181 | Шланг газовый ПВХ 1/2 г/г 2,0м "ELKA" | 30 шт | |
| 4627132450204 | Шланг газовый ПВХ 1/2 г/г 2,5м "ELKA" | 25 шт | |
| 4627132450228 | Шланг газовый ПВХ 1/2 г/г 3,0м "ELKA" | 20 шт | |
| 4627132450242 | Шланг газовый ПВХ 1/2 г/г 3,5м "ELKA" | 18 шт | |
| 4627132450266 | Шланг газовый ПВХ 1/2 г/г 4,0м "ELKA" | 18 шт | |
| 4627132450280 | Шланг газовый ПВХ 1/2 г/г 4,5м "ELKA" | 12 шт | |
| 4627132450303 | Шланг газовый ПВХ 1/2 г/г 5,0м "ELKA" | 12 шт | |
| 4627132450327 | Шланг газовый ПВХ 1/2 г/г 6,0м "ELKA" | 12 шт |

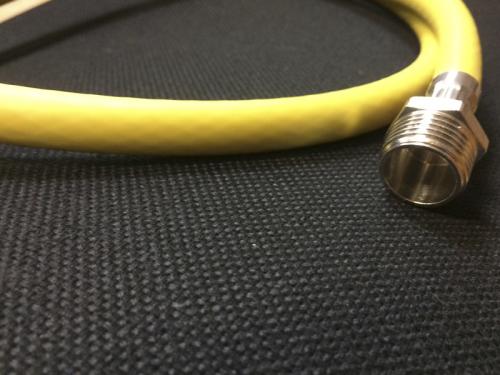

Шланг газовый ПВХ гайка / штуцер "ELKA"
Шланг газовый ПВХ гайка / штуцер "ELKA"
Шланг газовый ПВХ гайка / штуцер
Список продукции
| Артикул | Наименование | Кол-во шт/упак | Цена USD / шт |
|---|---|---|---|
| 4627132450358 | Шланг газовый ПВХ 1/2 г/г 0,3м "ELKA" | 100 шт | |
| 4627132450020 | Шланг газовый ПВХ 1/2 г/г 0,4м "ELKA" | 80 шт | |
| 4627132450044 | Шланг газовый ПВХ 1/2 г/г 0,5м "ELKA" | 80 шт | |
| 4627132450068 | Шланг газовый ПВХ 1/2 г/г 0,6м "ELKA" | 50 шт | |
| 4627132450082 | Шланг газовый ПВХ 1/2 г/г 0,8м "ELKA" | 50 шт | |
| 4627132450105 | Шланг газовый ПВХ 1/2 г/г 1,0м "ELKA" | 50 шт | |
| 4627132450129 | Шланг газовый ПВХ 1/2 г/г 1,2м "ELKA" | 40 шт | |
| 4627132450143 | Шланг газовый ПВХ 1/2 г/г 1,5м "ELKA" | 40 шт | |
| 4627132450174 | Шланг газовый ПВХ 1/2 г/г 1,8м "ELKA" | 30 шт | |
| 4627132450198 | Шланг газовый ПВХ 1/2 г/г 2,0м "ELKA" | 30 шт | |
| 4627132450211 | Шланг газовый ПВХ 1/2 г/г 2,5м "ELKA" | 25 шт | |
| 4627132450235 | Шланг газовый ПВХ 1/2 г/г 3,0м "ELKA" | 20 шт | |
| 4627132450259 | Шланг газовый ПВХ 1/2 г/г 3,5м "ELKA" | 18 шт | |
| 4627132450273 | Шланг газовый ПВХ 1/2 г/г 4,0м "ELKA" | 18 шт | |
| 4627132450297 | Шланг газовый ПВХ 1/2 г/г 4,5м "ELKA" | 12 шт | |
| 4627132450310 | Шланг газовый ПВХ 1/2 г/г 5,0м "ELKA" | 12 шт | |
| 4627132450334 | Шланг газовый ПВХ 1/2 г/г 6,0м "ELKA" | 12 шт |

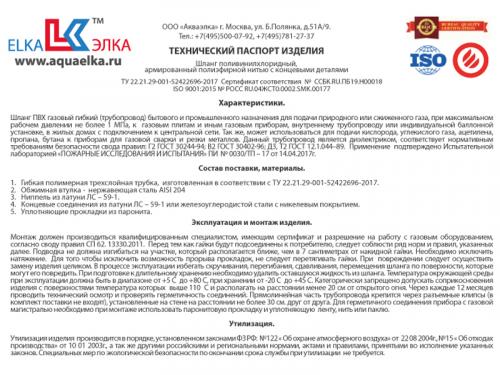

Паспорт изделия шланга ПВХ
Шланг газовый ПВХ упаковка
Шланг ПВХ газовый гибкий (трубопровод) бытового и промышленного назначения для подачи природного или сжиженного газа, при максимальном рабочем давлении не более 1 МПа, к газовым плитам и иным газовым приборам, внутреннему трубопроводу или индивидуальной баллонной установке, в жилых домах с подключением к центральной сети. Так же, может использоваться для подачи кислорода, углекислого газа, ацетилена, пропана, бутана к приборам для газовой сварки и резки металлов. Данный трубопровод является диэлектриком, соответствует нормативным требованиям безопасности свода правил: Г2 ГОСТ 30244-94; В2 ГОСТ 30402-96; ДЗ, Т2 ГОСТ 12.1.044-89. Применение подтверждено Испытательной лабораторией «ПОЖАРНЫЕ ИССЛЕДОВАНИЯ И ИСПЫТАНИЯ* ПИ № 0030/ТП - 17 от 14.04.2017г.Состав поставки, материалы.
1. Гибкая полимерная трехслойная трубка, изготовленная в соответствии с ТУ 22.21.29-001-52422696-2017.
2. Обжимная втулка - нержавеющая сталь А151204
3. Ниппель из латуни ЛС - 59-1.
4. Концевые соединения из латуни ЛС - 59-1 или железоуглеродистой стали с никелевым покрытием.
5. Уплотняющие прокладки из паронита.
Эксплуатация и монтаж изделия.
Монтаж должен производиться квалифицированным специалистом, имеющим сертификат и разрешение на работу с газовым оборудованием, согласно своду правил СП 62.13330.2011. Перед тем как гайки будут подсоединены к потребителю, следует соблюсти ряд норм и правил, указанных далее. Подводка не должна изгибаться на участке, который располагается ближе, чем в 7 сантиметрах от накидной гайки. Необходимо исключить натяжение. Для того чтобы исклю**тть возможность прорыва прокладок, не следует перетягивать гайки. При повреждении следует осуществить замену изделия целиком. В процессе эксплуатации избегать скручивания перегибания, сдавливания, перемещения шланга по поверхности, которые могут его повредить. При подготовке к длительному хранению необходимо удалить оставшуюся жидкость из шланга. Температура окружающей среды при эксплуатации должна быть в диапазоне от +5 С до +80 С, при хранении от -20 С до +4ь С. Категорически запрещено допускать соприкосновения изделия с поверхностями температура которых выше 110 Си располагать на расстоянии менее 20 см от открытого огня. Через каждые 12 месяцев проводить технический осмотр и проверять герметичность соединений. Прямолинейная часть трубопровода крепится через разьемные клипсы (в комплект поставки не входят), установленные на стене на расстоянии не более 30 см. друг от друга. Для герметичного соединения прибора с газовой магистралью необходимо при монтаже использовать паройитовую прокладку и уплотняющую ленту, нить или паклю.
Газовый шланг для котла. Гибкая газовая подводка
Гибкая подводка представляет собой шланг с фитингами, а также элементами на концах для подключения к системе трубопровода и бытовой техники. К системе газоснабжения можно подключить газовый котел и плиту при помощи гибкой подводки. По трубам идет подача газа, а также обеспечивается удобство пользования оборудованием, так как оно не привязано к стояку. Котел можно установить абсолютно в любом положении. Процесс установки намного упрощается при использовании гибкого шланга. Но, тем не менее, производить монтаж должен специалист. При самостоятельной установке может произойти утечка газа.
В зависимости от того какой вид подачи рабочей среды на подводку для газа или для воды используется можно выделить несколько типов гибкой подводки. Отличительной чертой является материал изготовления подводки. Для изготовления газовой подводки применяется специальный полимерный шланг с оплеткой без использования алюминия.
Еще одним отличием газовой и водяной подводки является способ крепления шланга с концевой арматурой. Например, гайками, фитингами и штуцерами. Газовая подводка соединяется с аргонно-дуговой сваркой, а водяная – с вальцовкой. Кроме этого есть несколько других вариантов соединения, которые не привязаны к назначению гибкой подводки. Подразделяется в основном данная подводка по типу конструкции: сильфонная подводка и резиновый рукав (или шланг).
Рассмотрим подробно преимущества, недостатки и характеристики этих видов.
Газовый шланг для плиты с электроподжигом. Разновидности газовых гибких рукавов
Шланг для газовой плиты герметично соединяет бытовую технику с газопроводом. Благодаря гибкости он позволяет корректировать расположение агрегата. Современные патрубки имеют маркировку желтого цвета, оснащены соединительными штуцерами и резьбой. В зависимости от материала изготовления они делятся на несколько видов.
Распространен газовый шланг с металлической оплеткой. Это идеальный вариант соотношения цены и качества. Его изготавливают из вулканизированной резины, которую армируют текстильными нитями.
Сверху изделие покрывают металлической оплеткой. Патрубок отличается надежностью и простотой установки. Неприхотлив в использовании, способен работать при температуре от −35 до +50°С. От сантехнических труб отличается наличием желтой нити.
Недостатки изделия:
- В составе шланга присутствует металл, который проводит электроэнергию. Это необходимо учитывать при монтаже изделия на плиты с функцией «электроподжиг» — возникает вероятность удара током. Для устранения проблемы в резьбовые соединения устанавливают диэлектрические вставки.
- Оплетка мешает визуально оценить состояние резинового слоя, поэтому для безопасности шланг меняют раз в 5-7 лет.

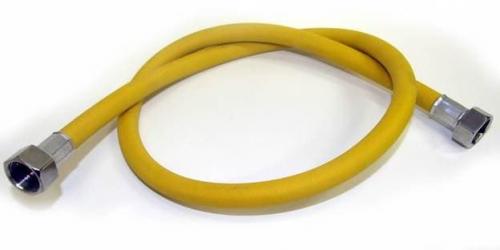

Резинотканевый
Бюджетный вариант изделия. Рукав изготавливают из резины, армируют нитями из хлопковых и синтетических волокон.
Отличается гибкостью и надежной электроизоляцией. Легко монтируется, неприхотлив в эксплуатации. Его используют при температуре от −35 до +70°С, выдерживает газовое давление до 0,63 МПа.
Ассортимент представлен разными длинами и сечениями. Благодаря мягкой структуре шланг можно обрезать до необходимой длины. Срок службы — около 5 лет.
Изделие неустойчиво к резким перепадам температуры и механическому воздействию. В процессе эксплуатации стареет, высыхает и растрескивается, поэтому его меняют раз в 2-3 года.
Справка.
Подсоединением резинотканевого шланга занимается только квалифицированный специалист.

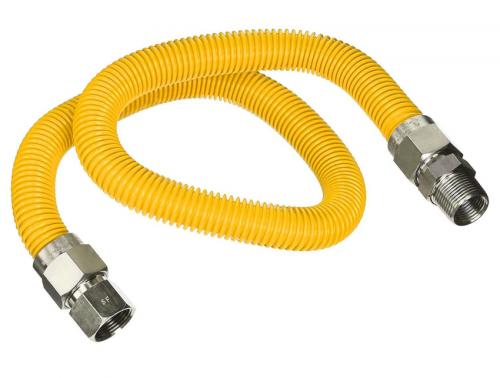

Сильфонный металлический
Для изготовления гофрированного шланга используют нержавеющую сталь и ПВХ. Отличается высокой устойчивостью к механическому воздействию. Безопасен и практичен — оптимальный вариант, рекомендованный к установке газовыми службами.
Работает при температуре от −50 до +200°С, выдерживает давление газа до 6 атмосфер, напряжение — до 1500 В.
Срок эксплуатации — 25-30 лет. Подходит для установки на плиты с функцией «электроподжиг», «электрогриль», с подсветкой, так как обладает отличной электроизоляцией благодаря полимерному слою.
Выдерживает экстремальные нагрузки, устойчив к воздействию бытовой химии, кислот и щелочи. Изделие гнется, не меняя при этом внутренний диаметр.
Справка. Не рекомендуют растягивать рукав более чем на 50%, чтобы не ухудшать его технические характеристики.
Кислородный
Раньше изделие выступало как альтернативный вариант металлическим трубам, но сейчас им практически не пользуются. Шланг изготавливают из толстой резины. Отличается простотой установки и низкой стоимостью. Не проводит электричество, выдерживает давление до 20 атмосфер.
Важно! Внутренний диаметр изделия должен быть не менее 1,6 см.
Рукав имеет короткий срок службы, растрескивается под воздействием высоких температур. Его нельзя красить. Так как изделие не относится к специальным газовым шлангам, то его монтируют в случае крайней необходимости. Установку производит квалифицированный специалист.
Длина газового шланга по госту. Газовые шланги для газовых плит: какой лучше, главные правила выбора
Главное правило при выборе газового шланга – приобретать изделие в сертифицированном магазине. Если продавец не может предоставить сертификат качества и не дает никаких гарантий, покупать изделие в таком месте не стоит. Обычно в торговых точках предоставляется большой выбор размеров газовых шлангов для газовых плит. Важно предварительно выполнить все замеры и купить изделие нужной длины, потому как сращивать между собой два изделия не рекомендуется.
Чтобы снизить риск разрыва подводки, не рекомендуют выбирать такую длину, когда после установки шланг будет в постоянном натяжении, поскольку это может негативно сказаться на сроке эксплуатации изделия. Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров. Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию.
Другим важным показателем считается диаметр сечения шланга. Здесь нужно знать, что минимальный размер, обеспечивающий нормальное поступление газа к прибору, составляет 1 см. При этом на концах изделия должны присутствовать две гайки либо один штуцер и одна гайка. Необходимо учитывать, что гайка отличается наличием внутренней резьбы, в то время как у штуцера резьба наружная. Диаметр сечения нужно подбирать в зависимости от размера выхода на газовом приборе. Для удобства установки существует штуцер-уголок, который упрощает процесс подключения.
Наиболее бюджетным видом шланга считается резинотканевое изделие. Следует учесть, что, выбрав такой вариант, требуется постоянно следить за его целостностью – при необходимости можно использовать мыльный раствор, который позволяет легко обнаружить протечку. При возникновении даже малейшего нарушения целостности изделие требуется заменить. К оптимальным вариантам сочетания цены и качества относят армированные шланги из ПВХ, которые отличаются еще и длительным сроком эксплуатации.
В любом случае наиболее надежным и безопасным считается сильфонный шлаг, который получил официальное одобрение государственных газовых служб на использование в бытовых условиях. При выборе этого вида изделия необходимо в обязательном порядке обратить внимание на тип и качество соединения.
Главное правило при выборе газовых шлангов – приобретать изделия в сертифицированных магазинах
Полезный совет! Не стоит выбирать шланг, где для соединения штуцера с гофрой используется клей. Лучшим вариантом считается цельное изделие или конструкция, скрепленная с помощью сварки.
Очень важно во время покупки суметь отличить оригинальное изделие от китайской подделки, поэтому и рекомендуют выбирать товар в специализированных магазинах. Для того чтобы не приобрести подделку, шланг следует внимательно осмотреть на предмет брака, а также изучить прилагающийся к изделию паспорт. Следует также ознакомиться с диапазоном цен, чтобы не купить шланг с подозрительно низкой стоимостью. Самое важное – осмотреть изделие на предмет целостности.
