Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

• выкапывание траншеи;
• создание опалубка;
• утепление;
• армирование;
• заливка бетоном.

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
2. Для внешней кладки лучше брать качественный облицовочный кирпич.
3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Как правильно сделать стропила на эркере. Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные — не совсем идентичные элементы , поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности :

• Длина диагональных стропильных ног значительно превышает длину прямых стропил.
• Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок , из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем :

• Можно делать балки любой нужной длины.
• Увеличивается устойчивость к нагрузкам.
• Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений .

ОСТОРОЖНО!

Накосные стропила, расположенные в ендовах , имеют противоположное расположение точки максимальных усилий — примерно одна треть-четверть длины снизу.

Четырехскатная крыша с эркером. Вальмовые крыши: фото конструкций интересного дизайна

Вальмовые крыши — это вид кровель, состоящих из четырех скатов и, в силу своих конструктивных особенностей, имеющих большую устойчивость к сильным порывам ветра. Это объясняется тем, что вместо фронтонов в домах с вальмовой крышей используются вальмы (наклонные треугольные скаты), благодаря которым форма становится более обтекаемой, а сама кровля прочной.

Деревянный дом с четырехскатной вальмовой кровлей

Отсутствие фронтонов делает высоту дома с вальмовой крышей визуально меньшей, однако в целом домостроение с такой кровлей выглядит органично. Фото одноэтажных домов с вальмовой крышей свидетельствуют о том, что зачастую пространство непосредственно под кровлей используется для обустройства уютного мансардного помещения. Для освещения мансарды в крыше располагают полноценные оконные конструкции.

Фото домов с вальмовой крышей иллюстрирует аккуратные внешние очертания кровли, в которой нередко оборудуются слуховые окна. Это делает крышу колоритной и интересной в дизайнерском плане. Четырехскатные крыши обычно применяют для домов большой площади, основание которых образует прямоугольник. Если же периметр дома имеет квадратную форму, то используют другую разновидность вальмовой крыши – шатровую.

Одноэтажный дом с шатровой крышей

Основной особенностью шатровой крыши является то, что все ее скаты имеют одинаковую форму равнобедренного треугольника и идентичный угол наклона. Сходятся все грани такой конструкции в одной верхней точке. Шатровые крыши уместны также в домах, имеющих правильную форму многоугольника. Сколько сторон в многоугольнике, столько и симметричных скатов будет у крыши. С точки зрения архитектуры, такие конструкции не менее привлекательны.

Еще один подвид вальмовой кровли – полувальмовая крыша. Это сочетание в одной конструкции двускатной и вальмовой модели. Для придания крыше обтекаемой формы фронтон накрывают небольшим треугольным скатом (полувальмой), длина которого по уклону укорочена. Такой вариант способствует тому, что коньковый элемент крыши становится недоступным действию ветровых потоков. При использовании пространства под крышей в качестве мансарды есть возможность оборудовать во фронтонной части полноценные окна.

Исключительно выглядят вальмовые крыши с эркером. Эркерные кровли добавляют всему домостроению романтичность и изысканность. Можно встретить крыши с эркерами, пристроенными к основной конструкции или отдельно возведенные над выступом стены. Главным недостатком таких кровель является сложность в проектировании и довольно дорогой монтаж.

Дом с полукруглым эркером

Для покрытия вальмовой конструкции можно использовать практически все современные кровельные материалы: шифер, профнастил, металлочерепицу, керамическую и битумную черепицу и другие материалы. Кровельное покрытие подбирается с учетом уклона кровли, особенностей климата региона, характеристик материала. Кроме того, не последнюю роль играет долговечность, эстетичность и стоимость самого покрытия.

Знакомясь с конструкцией вальмовой крыши можно обнаружить, что согласовать между собой все скаты с одинаковым уклоном довольно сложно. Необходимы точные расчеты, грамотный проект и теоретические рекомендации профессионалов. Но, несмотря на сложность сооружения каркаса, вальмовые крыши пользуются несомненной популярностью среди частных застройщиков.

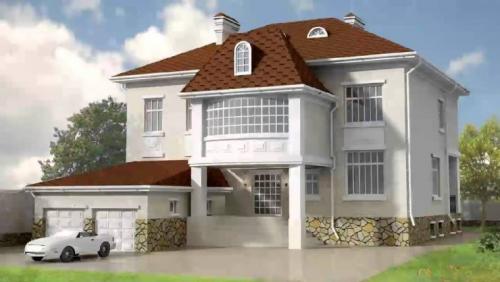

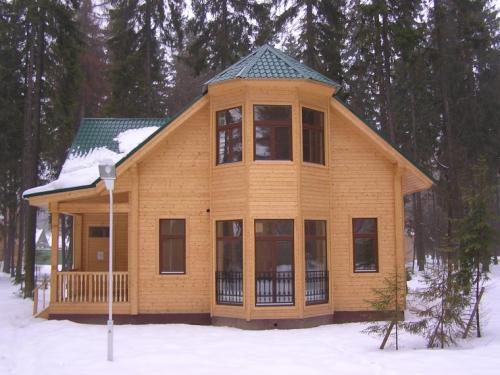

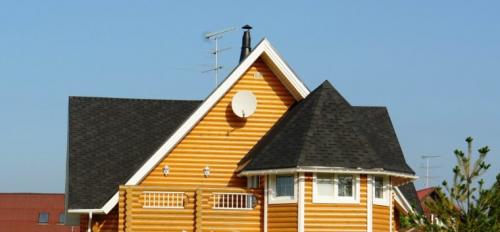

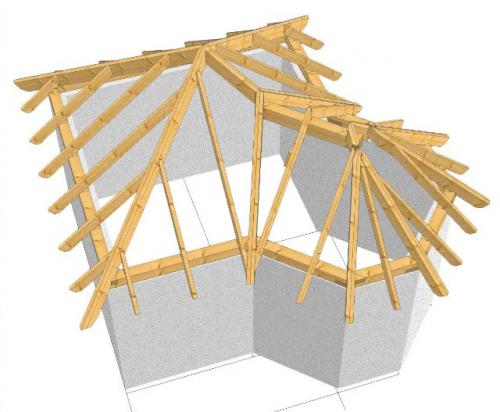

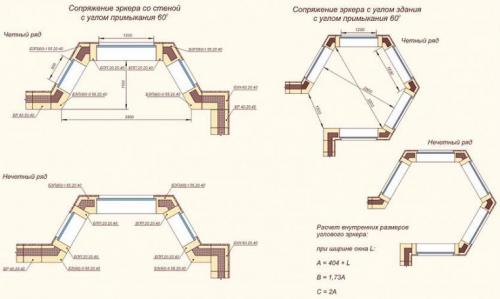

Стропиловка эркера. Разновидности крыши над эркером

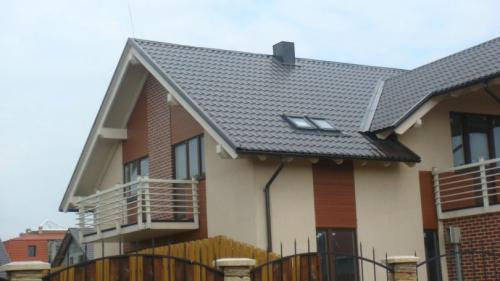

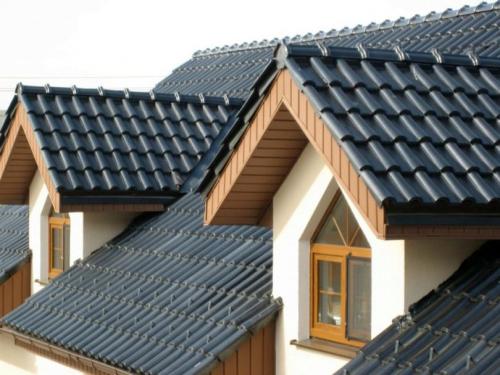

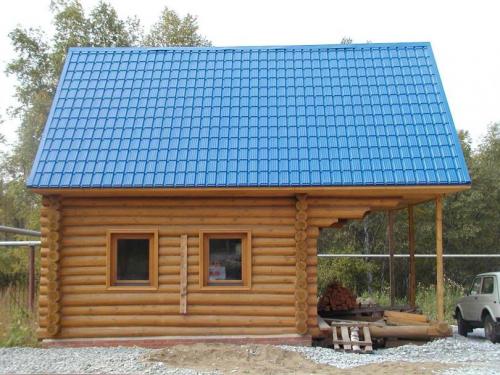

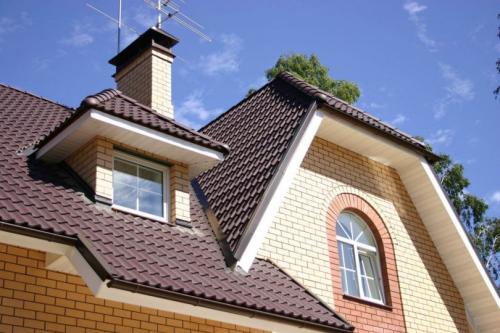

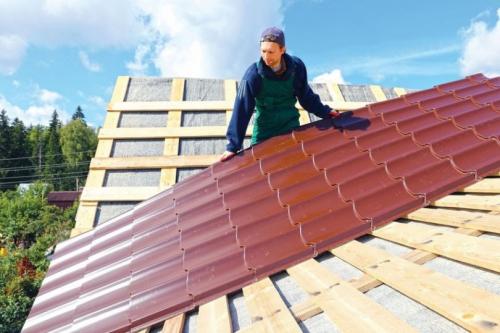

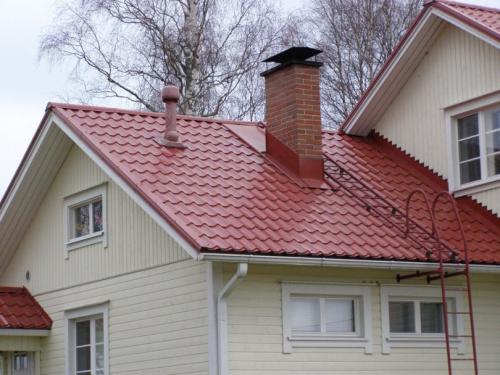

Кровля эркера металлочерепицей. Крыша из металлочерепицы — способы кровли и практические советы, как сделать крышу своими руками (фото и видео)

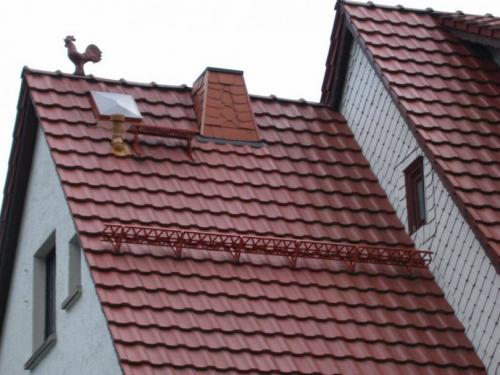

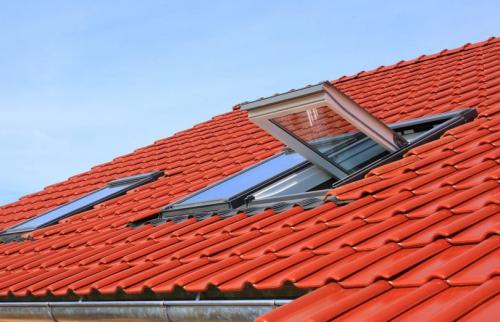

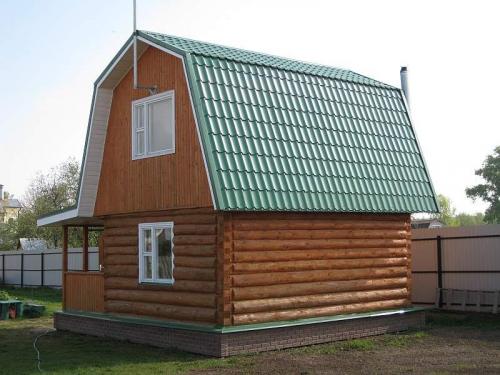

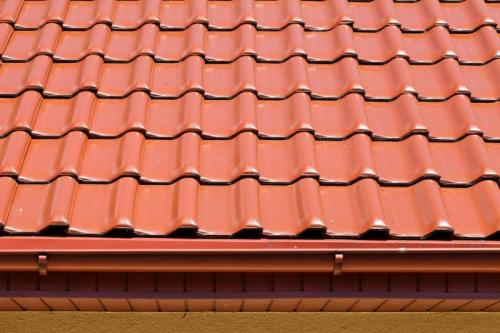

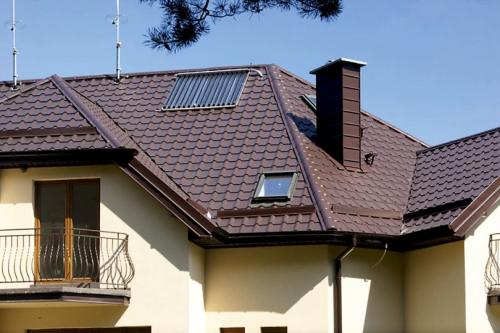

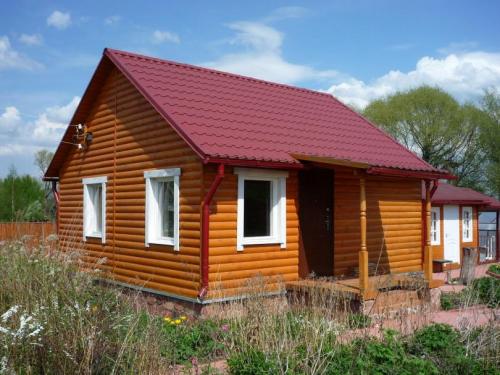

Широкое применение в качестве кровли нашла металлочерепица. Навряд ли найдутся люди, не имеющие хотя бы минимального представления о данном материале, или не видели хотя бы фото крыши из металлочерепицы. Он невероятно популярен в настоящее время.

Давайте разберемся чем обусловлена такая популярность. Покроем крышу металлочерепицей?

Преимущества

Основные преимущества, обуславливающие выбор данного материала, к примеру, металлочерепицы монтеррей:

Цена. В настоящее время наиболее бюджетный вариант из выпускаемых кровельных материалов современной промышленностью.

Монтаж. Здесь данный материал также занимает лидирующие позиции, так как осуществление данных работ не может приостановить даже отрицательная температура воздуха.

Долговечность. Срок службы составляет от 40 до 50 лет, еще один факт в пользу этого кровельного материала, хоть он и уступает настоящей черепице, которая может прослужить до 70 лет.

Цвет крыши. Здесь вообще не существует ни каких ограничений. Ведь технология изготовления предусматривает покрытие листа стали краской любого цвета.

Вес. Это самый легкий кровельный материал, ведь вес одного квадратного метра равен 3,5-4,5 кг (опять же для сравнения, соответствующий размер черепицы весит 40-50 кг).

Кроме того, это прочный и огнеупорный материал, экологически безопасен и прост в ремонте. Выдерживает температурный режим в широком диапазоне.

Важно! Дополнительно можно экономить на упрощении стропильной системе.

Недостатки

Для объективной оценки стоит упомянуть и о недостатках данного материала:

• Высокая теплопроводность, требует дополнительного утепления, так как плохо сохраняет тепло.
• Низкая шумоизоляция, в случае неверного монтажа дождь, град и сильный ветер будут отдаваться в самом доме.
• Коррозия, на местах среза образуется ржавчина, поэтому их необходимо обрабатывать.
• Уплотнитель под саморезы, от его качества зависит качество кровли, так как со временем на солнце они ссыхаются и разрушаются, а в этих местах крыша может начать протекать.

Как рассчитать необходимый объем

Чтобы правильно рассчитать необходимый объем материала площадь крыши следует разделить на прямоугольники (при этом учитывается размер металлочерепицы).

Тогда расчет крыши прямоугольной формы будет выглядеть следующим образом:

• необходимо измерить длину всех скатов крыши и конька крыши;
• прибавить длину свеса;
• рассчитать количество рядов путем деления ширины ската на ширину листа (округлив по возрастанию);
• при расчете необходимо учесть ширину вертикальных нахлестов.

Обратите внимание! При отсутствии симметрии каждый скат рассчитать отдельно и сложить в общий результат.

Сложные скаты (в форме треугольника или трапеции) рассчитывают отдельно. Также данную задачу можно упростить, воспользовавшись специальной программой.

При произведении расчетов металлочерепицы вручную, удобно будет для соблюдения воспользоваться бумагой миллиметровой. Учитывайте, что общая площадь материала превышает суммарную площадь скатов на 20%.

• Торцевую планку (служит для оформления края фронтального среза).
• Ендову (для формирования желоба в местах стыкования скатов).
