Вентиляция в частном доме своими руками через стену. Какие бывают вытяжки

Вентиляция в частном доме своими руками через стену. Какие бывают вытяжки

Механический приточно-вытяжной клапан

В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:

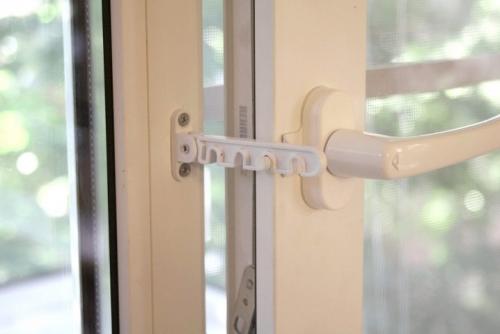

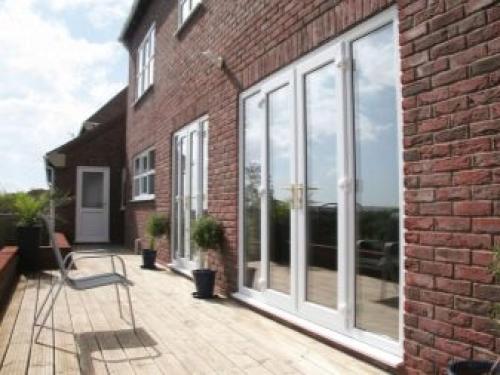

• Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
• В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.

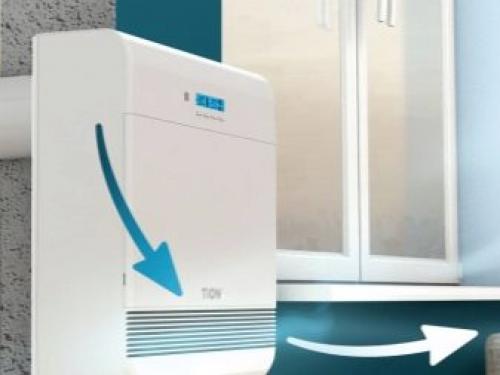

• Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
• Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
• Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.

Вентиляция в ванной комнате и туалете в частном доме своими руками. Правильная вентиляция в ванной комнате и туалете в частном доме

Проектирование частного дома без учета системы вентиляции считается неправильным. Для туалета, ванной комнаты смена воздуха улучшает его состав, препятствует появлению на стенных поверхностях и потолке плесени, гибка. Воздухообмен оздоровляет микроклимат в помещениях, предохраняет конструкции от разрушения.

Варианты воздухообмена для ванны и туалета

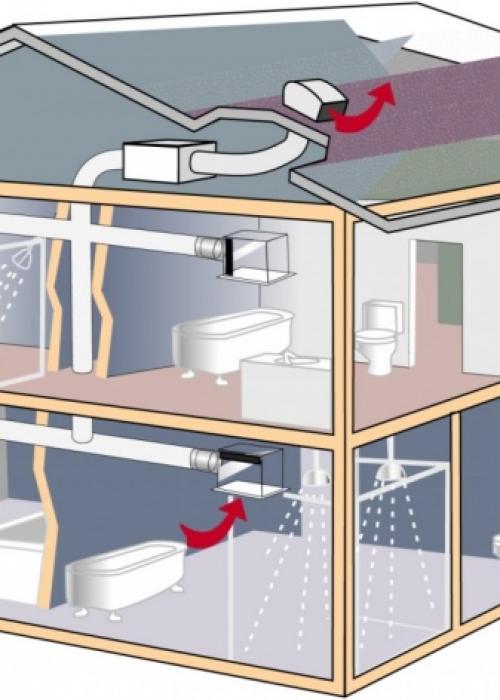

Приточно-вытяжная вентиляция в совмещенном санузле

Вентиляция в ванной комнате и туалете в частном доме выполняется, в основном, естественной и принудительной. Первый вариант более экономичный и простой в исполнении. Не требует затрат на электроэнергию. Достаточно щели между дверью и полом, чтобы через нее проникал свежий воздух. Иногда для этих целей в нижней части двери обустраивается вентиляционная решетка. Но эффективность такого метода низкая. Не выполняется нужный воздухообмен, поэтому устанавливаются механические устройства.

Принудительная смена воздуха не зависит от внешних условий. Поток подается и удаляется в заданном режиме. Энергозависимость – основной недостаток, т.к. вентилятор работает от электросети.

Особенности вентиляции санузла и ванной комнаты

Вентиляция в ванной комнате и туалете в частном доме может быть установлена своими руками. При этом существенных различий, как между устройствами, так и технологиями монтажа нет. Сложность может вызвать то, что главный вентканал располагается в некотором удалении от ванной. Для обеспечения требуемого и качественного воздухообмена следует организовать приток свежего воздуха. Для этого компонуется отдельный вентиляционный рукав конкретно для ванной комнаты. Он должен быть ориентирован на общий (стационарный) воздуховод.

При расположении основного канала в ванной через стену с туалетом допускается устанавливать в обоих помещениях вентиляционные решетки. При этом вытяжная шахта должна находиться прямо за стеной туалетной комнаты, но не за дверью.

Внимание! Механический воздухообмен универсальный. Он подходит для совмещенных и не совмещенных систем вентиляции санузла и ванной комнаты.

При небольших размерах комнаты и близко проходящем основном канале монтируется накладная модель вентилятора. Он достаточно мощный, не создает шума в работе (до 40дБ), потребляет незначительное количество электроэнергии, вписывается в любой дизайн комнаты.

Выбор производительности вентилятора

От правильно выбранной мощности оборудования зависит эффективность воздухообмена. Ориентировочно ее расчет проводится по схеме.

Приточно-вытяжной вентилятор

• Вычисляется площадь санузла (ванной комнаты).
• Полученный результат умножается на коэффициент 6 (при пользовании помещением до трех человек) или на 8 (с посещением 3 и более человек).
• Полученное произведение чисел – требуемая производительность вентилятора.

На примере это выглядит так. Ванной комнатой площадью 15 м.кв. пользуются 4 человека. Для расчетов принимается поправочный коэффициент 8. Тогда требуемая производительность вентилятора будет: 15*8 = 120 м.куб./ч.

Внимание! В случае если нужно обеспечить воздухообмен помещения площадью более 15 м.кв., накладная модель вентилятора будет малоэффективной. Здесь лучше подойдут центробежные канальные нагнетательные установки.

Порядок монтажных работ

Схема монтажа вентканала

• При самостоятельном монтаже вентиляции предварительно проводится чистка вентиляционного канала. Для этого используется ершик или подвешенный на веревке груз. Он опускается несколько раз в канал во вращательном движении. Канал чистится в том случае, если индикатор – поднесенный к вентиляционной шахте лист бумаги – отклоняется в сторону комнаты или не удерживается силой притяжения на решетке.
• Все работы проводятся при отключенном электросчетчике на высоте. Для этого нужно предусмотреть стремянку.
• Монтаж установки выполняется под самой потолочиной в зоне максимальной влажности, напротив источника поступления воздуха.
• Учитывая размеры вентилятора и расположение источника электропитания, проводится разметка положения проводки и самой установки.
• Установочные работы выполняются при наличии решетки, клея для ее фиксации, отвертки, дюбелей. Может понадобиться и отрезок шланга для воздуховода, а также гипсокартонный короб для маскировки трубы и агрегата.

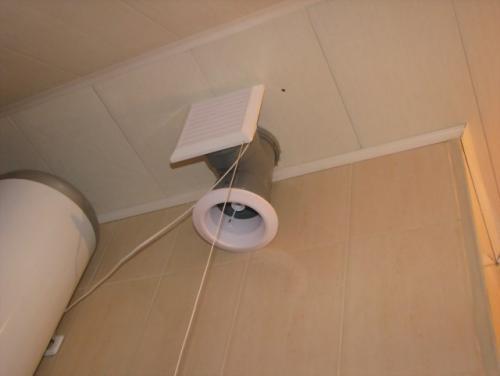

• Вентилятор устанавливается в воздуховод. Если модель накладного типа, вначале укрепляется коробка.
• Находящиеся на ней клеммы соединяются с двужильной кабельной линией сечением 0,2 см.
• Монтируется непосредственно корпус вентилятора. Для этого в большинстве моделей предусмотрены защелки. В противном случае для этих целей используются дюбели.
• Если прямо подключить установку нельзя, наращивается воздуховод. Он маскируется в коробе или декорируется. В этом качестве применяют гибкий, полужесткий или жесткий шланг.
• Для экономного расходования электроэнергии и рационального использования оборудования удобно запускать вентилятор в работу вместе с включением света: нужно провести кабель от вентилятора к выключателю.
• После выполнения монтажа и подключения в сеть подается напряжение, проверяется работа принудительной системы вентиляции.

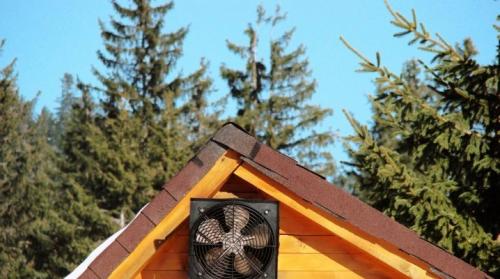

Естественная вентиляция в частном доме своими руками. Как сделать вентиляцию в частном доме?

Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.

Для чего нужна?

Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу. Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок.

Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.

Устройство вентиляционной системы

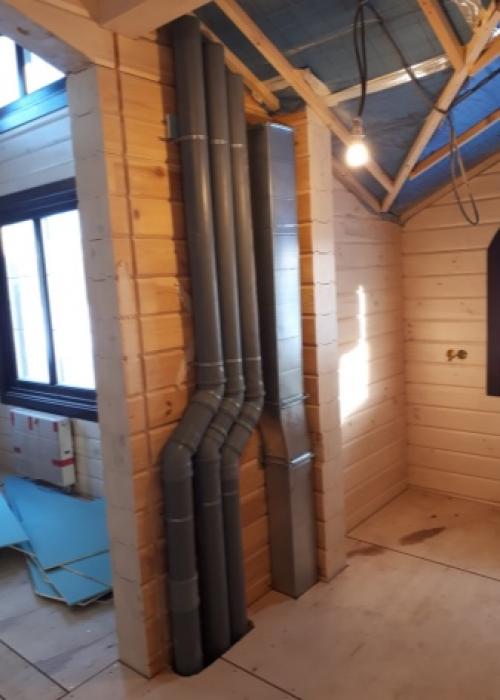

Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.

Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.

Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу. Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена.
