Установка водяного тёплого пола своими руками: пошаговая инструкция

Установка водяного тёплого пола своими руками: пошаговая инструкция

Водяной тёплый пол – это удобное и эффективное решение для обогрева дома. Он не только обеспечивает комфортную температуру в помещении, но и позволяет сэкономить на отоплении. Однако установка такой системы требует внимательного подхода и соблюдения технологии. В этой статье мы рассмотрим пошаговую инструкцию по установке водяного тёплого пола своими руками.

Подготовка к установке

Выбор материалов и инструментов

Для установки водяного тёплого пола вам понадобятся следующие материалы и инструменты:

Материал	Описание
Трубы для тёплого пола	Металлопластиковые или полимерные трубы с низкой тепловой проводимостью
Контурные трубы	Трубы для подключения к отопительной системе
Краны и фитинги	Для подключения труб и создания контуров
Герметики и уплотнители	Для герметизации соединений
Инструменты	Плоскогубцы, труборез, ключи, дрель

Подготовка помещения

Перед началом установки убедитесь, что:

• Полностью демонтировано старое покрытие пола
• Основа пола ровная и сухая
• Подготовлены все необходимые инструменты и материалы

Установка водяного тёплого пола

Шаг 1: Подготовка основания

Первым делом необходимо подготовить основание пола. Оно должно быть ровным и сухим. Если на поверхности есть трещины или неровности, их нужно заделать шпаклёвкой. После этого нанесите слой гидроизоляции, чтобы предотвратить проникновение влаги в конструкцию пола.

Шаг 2: Монтаж контура

Контур – это основная магистраль, по которой будет циркулировать тёплая вода. Для монтажа контура выполните следующие действия:

• Определите место для установки котла или источника тепла
• Протяните трубы через подготовленные отверстия в стенах
• Установите краны и фитинги для подключения
• Герметизируйте все соединения

Шаг 3: Установка радиаторов

Радиаторы являются основными элементами, которые будут отдавать тепло. Для их установки:

• Определите оптимальное место для установки радиаторов
• Закрепите радиаторы на стенах или полу
• Подключите их к контуру
• Проверьте герметичность соединений

Шаг 4: Заполнение системы

После установки всех элементов необходимо заполнить систему водой. Для этого:

• Подключите систему к источнику тепла
• Заполните систему водой через специальный вентиль
• Проверьте давление в системе
• Удалите воздух из труб

Шаг 5: Тестирование системы

Перед эксплуатацией системы необходимо провести тестирование:

• Проверьте герметичность всех соединений
• Убедитесь, что система работает без шумов и утечек
• Проверьте температуру пола
• Отрегулируйте систему по необходимости

Советы и рекомендации

• Используйте качественные материалы для долговечности системы
• Обратите внимание на правильное расположение труб
• Не пренебрегайте герметизацией соединений
• Регулярно проверяйте систему на утечки

Следуя этой инструкции, вы сможете установить водяной тёплый пол своими руками и наслаждаться комфортным теплом в вашем доме.

Связанные вопросы и ответы:

Какие материалы и инструменты необходимы для установки водяного тёплого пола

Нарушения в процессе монтажа водяного тёплого пола приводят к протечкам и ремонтным работам. Поэтому установка водяного тёплого пола занимает много времени. Этот факт нередко относят к минусам, но торопиться здесь нельзя.

Чтобы выявить утечку, придётся вскрывать стяжку Источник www.auckland.plumbing

Если планируется укладка тёплого пола в стяжку, то перекрытие заметно утяжеляется (до 15 % от изначальной массы). Важно предусмотрительно провести расчёты. Не каждый фундамент или несущие конструкции справятся с такой нагрузкой.

Как сделать тёплый пол в квартире? В многоэтажном доме с центральным водоснабжением установка системы обязательно сопровождается согласованием с обслуживающими инстанциями. Подключение производится к водопроводу. Происходит увеличение гидравлического сопротивления, которое рассчитано на вертикальные, а не на горизонтальные системы. В итоге в соседних квартирах сверху возникнут проблемы с отоплением, может выйти из строя центральная система в целом. Поэтому получить разрешение на монтаж тёплого пола удаётся далеко не всегда.

Блок управления включает в себя несколько элементов. Их установка, настройка и обслуживание стоят дорого. Но в общей массе затраты окупаются результатом.

Блок управления тёплым полом Источник i.pinimg.com

В качестве финишного напольного покрытия не рекомендуются такие материалы, как линолеум, ковролин, палас. В список входит и ламинат. Но существуют марки, которые допускаются для укладки. На упаковке должен быть соответствующий знак: водяной тёплый пол. Важно не путать с электрическим, так там параметры немного отличаются.

Требования к помещению

Устройство водяного тёплого пола отбирает по высоте от 8 до 20 см пространства. Поэтому дверные проёмы должны быть выше 2,1 м, а потолки не менее 2,7 м.

Важно, чтобы несущие конструкции и фундамент справлялись с нагрузкой, которая образуется от строительных материалов и теплоносителя. Перепады на основании допускаются в пределах 5 мм, чтобы не возникало возникновение воздуха и повышение гидравлического давления.

Эффективное отапливание помещения водяной системой возможно только при теплопотерях до 100 Вт/кв. м. А значит, окна должны быть вставлены, стены оштукатурены, проведены меры по изоляции конструкций.

Что входит в систему водяного тёплого пола

Насос

Длина контура может достигать 120 м, а диаметр труб не превосходит при этом значения в 20 мм. Кроме того, магистрали имеют множество поворотов. Без принудительной циркуляции равномерное протекание теплоносителя невозможно. Поэтому в систему управления входит насос. Также благодаря этому устройству в водопроводе поддерживается стабильная температура.

Циркуляционный насос для тёплого пола Источник just-price.ru

Для тёплого пола подключается насос центробежного типа. Он должен быть рассчитан на разные режимы работы. То есть для смены температуры теплоносителя устройство с разной скоростью проталкивает воду в контур.

При выборе конкретного прибора учитываются 2 параметра:

• производительность;
• напор.

Для вычислений существуют формулы (соответственно):

• Q = 0,86 * мощность контура / (t подачи – t обрат.);
• Н = (гидравлическое сопротивление 1 п.м. трубы * максимальная длина контура + сумма коэффициентов) / 1000.

Коэффициенты запаса мощности имеют разные значения:

• вентиль и арматура – 1,7;
• фитинг и смесительный узел – 1,2;
• котёл – 1,3.

Как результат, чаще применяются маломощные устройства (от 40 до 150 Вт), которые во время работы практически не шумят. В среднем относительно производительности на каждые 40 кв. м приходится 0,5 куб. м/час. Значения были рассчитаны для средней полосы России. Напор редко превышает показатель в 0,6 атм.

Корпус насоса изготавливается из разных материалов. Из чугуна выбирать не рекомендуется, так как он обладает низким сопротивлением к окислению. Предпочтение стоит отдавать нержавеющей стали.

Роторы могут быть сухими или мокрыми. Вторые для автономной системы лучше, так как они контактируют с водой и не требуют постоянного обслуживания. Плюс они меньше шумят. Первые обладают большей мощностью и их чаще используют в системах отопления многоквартирных домов или промышленных комплексов.

Насосы центробежного типа Источник dezveshnyaki.ru

Если водяной тёплый пол применяется в качестве основного источника тепла для 2-3-этажного частного дома, то рекомендуется установка нескольких маломощных насосов вместо одного более сильного. Такой подход будет эффективнее.

Как выбрать подходящие трубы для водяного тёплого пола

Гофрированные трубы из нержавеющей стали. Фото: shutterstock.com

Гофрированные трубы изготавливаются из нержавеющей стали. Но в отличие от классических гладкостенных труб они имеют характерную поверхность в виде «гармошки». Материал отличается высокой стойкостью к коррозии, высоким температурам и давлениям.

Изделия этого типа оптимально подходят для водяного теплого пола, а также для систем водоснабжения и отопления. Они отлично гнутся, что многократно облегчает монтаж, в том числе при выполнении резких поворотов контура. Трубы долговечны – нередко производители предоставляют гарантию на 30-40 лет и более. Но есть и недостаток, связанный с тем, что на внешней поверхности гофры оседает много пыли.

Основные характеристики

Плюсы и минусы

Высокая стойкость к коррозии, долговечность, стойкость к высоким температурам и давлениям, простота монтажа и нулевая кислородная проницаемость

На внешней поверхности гофры оседает пыль

На какие модели стоит обратить внимание

15А – 50 м из нержавеющей стали ZEISSLER

Изделие из нержавеющей стали с неограниченным, по данным производителя, сроком службы. Содержит в составе высоколегированный сплав, что обеспечивает стойкость к коррозии и высокую прочность. Устойчива к гидроударам до 65 атм. Легко гнется, что облегчает монтаж. Производитель предоставляет гарантию 3 года. Толщина стенок — 0,3 мм.

ViEir 20A

Гофрированная труба из нержавеющей стали универсального назначения. Подходит для водяного теплого пола благодаря тому, что ее можно согнуть даже под острым углом. Выдерживает температуры в диапазоне от -40^оС до +150^оС.

Как правильно разметить комнату для укладки труб тёплого пола

Для водяного пола подходят три вида труб:

• Медные трубы служат до 50 лет. Они пластичные, но дорогие, поэтому их редко используют. Прежде чем заливать медные трубы стяжкой, их нужно обязательно закрыть гофрой, чтобы они не портились из-за щелочи в бетоне. Не устанавливайте медные трубы, если у вас кислая или щелочная вода, потому что она вдвое сокращает срок их службы. Оптимальным для воды считается показатель pH 7.
• Металлопластиковые трубы прослужат 10–50 лет в зависимости от качества их производства. Однако стоят они в 15–20 раз дешевле медных. Они не выделяют токсичных веществ при нагревании, легкие по весу и в монтаже, устойчивы к коррозии.
• Трубы из сшитого полиэтилена PEX — надежные и износостойкие, выдерживают температуру до 95 градусов. Для теплых полов чаще выбирают маркировку PE-Xb и PE-Xс: они эластичные и имеют меньший радиус изгиба . Сегодня трубы из сшитого полиэтилена — самый технологичный материал для водяных теплых полов.

До закупки труб вам нужно рассчитать их количество по формуле: активную площадь обогрева в квадратных метрах разделить на шаг укладки в метрах, а затем прибавить размер загибов и расстояние до коллектора. Специалисты рекомендуют выбирать шаг укладки в диапазоне от 10 до 30 см, чем он меньше, тем теплее будет пол. При диаметре труб 16 мм он обычно равен 15–20 см, при диаметре 20 мм — 30 см.

Однако на результат влияет еще масса параметров: толщина стяжки, напольное покрытие, теплопотери, плотность теплового потока. Игнорировать эти факторы нельзя, поэтому вычислить нужное количество труб поможет мастер . К нему же можно обратиться за схемой укладки и коллекторного узла, по которой вы сделаете монтаж.

Как подключить водяной тёплый пол к системе отопления

В качестве теплоносителя в водяных теплых полах используют жидкость. Это специальный состав наподобие автомобильного антифриза, который не замерзает при отрицательной температуре и разбавлен антикоррозийными присадками. Система состоит из замкнутого контура труб, расширительного бачка и нагревательного котла. Жидкость постоянно циркулирует по трубам, нагреваясь от ТЭНов (их может быть несколько) до нужной температуры, которую выставляет пользователь.

Монтаж водяного теплого пола

1. Подготовка основания. Водяной теплый пол монтируют на ровную поверхность, без сильных перепадов в высоте. Основание предварительно очищают от мусора и пыли, убирают все шероховатости.
2. Утепление. Трубы разводят по слою утеплителя. Для этого используют экструдированный пенополистирол в плитах — они могут быть гладкими или со специальными пазами, в которые укладывают трубы.
3. Разводка труб. Магистраль отопления раскладывают волнообразно. Распространенные схемы — «улитка» или «змейка». Материал труб может быть разным — от специального пластика до меди, диаметр — 16 мм, 17 мм или 20 мм.
4. Заливка стяжки. Смонтированный трубопровод заливают цементно-песчаной стяжкой . Важно, чтобы трубы закрывались полностью и не проглядывали сквозь нее.
5. Укладка ламината. На готовое основание настилают подложку под ламинат, а затем монтируют половицы.

Наталья Кадочникова , маркетолог компании «Окна в дом»:

— Для обогрева целого дома, к тому же без радиаторов отопления, лучше остановить свой выбор на водяном теплом полу. Он экономичный, но повышает уровень пола почти на 10 см. При достаточной гидроизоляции и защите от протечек его можно использовать с ламинатом. Самый большой риск для собственника — прорыв трубы. Поэтому качественные трубы, гидроизоляция и стяжка обязательны.

Какой шаг укладки труб подходит для моего помещения

Теплый пол – это эффективная и комфортная система обогрева помещений. Однако, если воздух попадает в систему теплого пола, это может стать причиной его неэффективной работы и снижения комфорта в помещении. Поэтому важно знать, как определить наличие воздуха в теплом поле, чтобы своевременно принять меры.

1. Ощущение холода на некоторых участках пола

Одним из первых признаков наличия воздуха в теплом поле является ощущение холода на некоторых участках пола. Если при ходьбе по полу вы чувствуете прохладу на определенных участках, это может быть связано с наличием воздуха в системе.

2. Неравномерное распределение тепла

Если воздух попадает в теплый пол, это может привести к неравномерному распределению тепла в помещении. Вы можете заметить, что одни участки пола становятся слишком горячими, а другие остаются холодными. Такое неравномерное распределение тепла является признаком возможного наличия воздуха в системе теплого пола.

3. Пузырьки в системе теплого пола

Если вы заметили пузырьки в системе теплого пола, это может быть признаком наличия воздуха. Пузырьки могут образовываться в трубках или в коллекторе системы и быть видными через прозрачные материалы или при помощи инструментов для обслуживания системы.

4. Шум в системе теплого пола

Наличие воздуха в системе теплого пола может вызвать появление шума при его работе. Если вы слышите шепот, шум или пузырьки в системе, это может указывать на наличие воздуха в трубках или коллекторе теплого пола.

5. Использование специальных инструментов

Для точного определения наличия воздуха в системе теплого пола можно воспользоваться специальными инструментами. Например, воздухоотводчик позволяет удалить воздух из системы, а манометр используется для измерения давления в системе и определения наличия воздуха.

Учитывая вышеуказанные признаки и методы определения наличия воздуха в теплом поле, вы сможете своевременно заметить и устранить проблемы с системой и наслаждаться комфортным обогревом своего помещения.

Можно ли использовать водяной тёплый пол под любые напольные покрытия

Все мы когда-либо пользовались универсальной лентой ФУМ, позволяющей надежно герметизировать соединения труб. Однако этим уникальным средством изоляции, не все умеют пользоваться и совершают ошибки, которые в дальнейшем приводят к критическим последствиям. Давайте разбираться, как правильно использовать фум-ленту, чтобы не допустить протечек и дорогостоящего ремонта.

Правильный выбор ленты-ФУМ

На самом деле, существует 3 класса ленты. И в большинстве случаев мы выбираем, что подешевле, или продавцы могут впарить залежавшийся товар низкого качества. И в основном это будет лента-ФУМ 3 класса. Это отходы от производства 1 и 2 класса ленты. 3 класс обычно тоньше, имеет меньше смазки и плохо тянется, и хорошо рвется. В домашних условиях и на производстве лучше всего использовать минимум второй класс, а в ответственных трубопроводах (бензо, масло и химические) использовать только 1 класс. Понятно, что чем выше класс ленты, тем и цена будет дороже. Но и не так часто эта лента используется, чтобы экономить на качестве работы.

Повторное использование ленты

Это довольно широкое заблуждение, что ленту можно повторно использовать. На самом деле, при взаимодействии с резьбой лента обязательно порвется. И если ее использовать повторно в резьбовом соединении, то между слоями могут сохраниться пузырьки воздуха. Которые в дальнейшем обязательно дадут течь. Да и сама лента во время накручивания гайки может порваться и попасть в магистраль, засорив проход и заузив отверстие. Поэтому никогда и ни при каких условиях не стоит повторно использовать ленту-ФУМ по второму или третьему разу. Лента ФУМ не самый прочный материал, и хотя на первый взгляд она прекрасно тянется, но с тем же успехом она хорошо рвется вдоль. Поэтому ее стоит уберегать не только порезов, но и от перегибов, которые создают неравномерную намотку материала на резьбовое соединение.

Восстановление резьбы или использование на накидных гайках

Перед каждым использованием ленты ФУМ нужно обязательно очищать резьбовое соединение от мусора, иначе она ненадежно ляжет и может сместиться во время закручивания. Или под ней останутся пустоты, которые в дальнейшем могут стать причиной протечки. Встречал такое убеждение, что большим количеством ленты ФУМ можно заменить "съеденную" резьбу и восстановить надежное соединение. Но, это не так. Лента пластичная, она не сможет выдержать давления и перестанет справляться с выполнением своей функции.

В некоторых соединениях, к примеру, гибкая подводка с пластиковой гайкой, категорически нельзя использовать ленту фум. Потому как в гайке уже установлена уплотнительная резинка и если добавить дополнительный слой ленты, она просто не закрутится. Или при затягивании может лопнуть. Это же относится и при использовании на устройствах учета воды.

Наматывание не по резьбе

Довольно часто встречающаяся ошибка по намотке ленты против резьбы. Направление наматывания ленты должно соответствовать направлению закручивания резьбы, иначе, она может соскочить и двинуться, а это чревато дальнейшими протечками и некачественным соединением. Поэтому если при намотке, вы перескочили виток, то лучше перемотать всю намотку, чем потом наблюдать появление незначительного отпотевания в месте соединения.

Как избежать появления воздушных пробок в системе тёплого пола

Проверка труб на герметичность — важный этап при установке или ремонте водопровода или отопления. Это позволяет выявить возможные места утечек и предотвратить потенциальные проблемы в будущем. Чтобы успешно провести проверку, следует выполнить несколько подготовительных шагов.

Перед началом проверки труб на герметичность необходимо убедиться, что все соединения труб выполнены правильно и качественно. Внимательно проверьте, чтобы все фитинги, муфты и затяжки были плотно установлены и надежно закреплены. Если вы заметите какие-либо повреждения или несоответствия, их следует устранить перед проверкой.

Шаг 1: Очистите трубы

Перед проведением проверки труб на герметичность, необходимо тщательно промыть все трубы водой. Это поможет удалить возможные загрязнения, остатки клея или другие примеси, которые могут повлиять на результаты проверки. Используйте воду под давлением или промывочную жидкость для более эффективной очистки.

Шаг 2: Подготовьте инструменты

Для успешной проверки труб на герметичность вам потребуются некоторые инструменты. Наиболее часто используемые инструменты включают вакуумный насос или насос для создания давления, манометр или индикатор давления, герметичные пробки или заглушки для закрытия открытых концов труб, и мерный прибор для измерения изменения давления. Проверьте все инструменты заранее и убедитесь, что они работают исправно.

Шаг 3: Планируйте проверку

Прежде чем начать проверку, определите последовательность и расположение труб, которые вы собираетесь проверить. Разделите систему на отдельные участки и проверьте каждый участок по отдельности. Это позволит вам более точно определить места возможных утечек, если они есть. Запишите результаты проверки каждого участка, чтобы иметь возможность сравнить и анализировать полученные данные.

Шаг 4: Проведите проверку

Перед началом проверки установите герметичные пробки или заглушки на открытые концы труб и закрепите их надежно. Затем, используя вакуумный насос или насос для создания давления, подайте давление в систему. Наблюдайте за изменением давления с помощью манометра или индикатора давления. Если давление начинает падать, это может указывать на наличие утечек в системе. Внимательно проверьте все соединения и места, где могут возникнуть утечки, и устраните их, если они обнаружены.

Следуя этим шагам, вы подготовитесь к успешной проверке труб на герметичность. Важно помнить, что проверка труб — это не только профилактическая мера, но и способ обеспечить надежность и долговечность системы водопровода или отопления.

Источник: https://remont.ru-best.com/dizayn/teplye-vodyanye-poly-moy-realnyy-opyt-i-poshagovoe-rukovodstvo

Как правильно герметизировать соединения труб

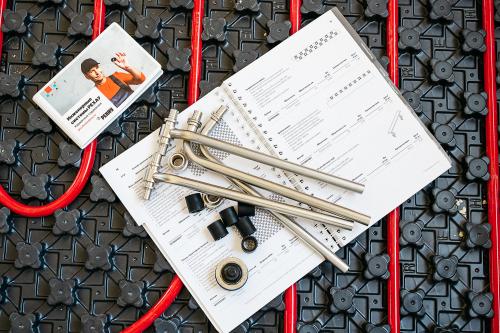

В попытках сэкономить многие люди натыкаются на брак или по ошибке выбирают некачественные материалы. Кажется, что разницы между элементами системы нет, поэтому можно выбрать и те, что дешевле. Да и покрытие часто ищут не под теплый пол, а под дизайн комнаты. Рассказываем, почему так делать не стоит.

Укладка теплого пола проходит в четыре этапа: подготовка основания, изоляция, установка системы и монтаж покрытия. На каждом из них применяют разные материалы. Например, полиэтиленовую пленку для гидроизоляции , бетон для стяжки, плитку в качестве напольного покрытия . Даже если на каком-то одном этапе материал окажется ненадежным, в системе возникнут неисправности .

На что влияют ошибки при выборе материалов:

Неподходящее напольное покрытие. При выборе материала важно убедиться, что производитель гарантирует его совместимость с теплым полом. Обычно это указывается на упаковке специальным значком или прописывается в техническом паспорте. Независимо от того, выбираете ли вы линолеум, паркет или плитку, лучше проверить эту информацию. В противном случае покрытие может деформироваться или треснуть.
