Триммер бензиновый устройство и ремонт. Конструкция бензокосы

Триммер бензиновый устройство и ремонт. Конструкция бензокосы

Триммер состоит из трех частей: бензинового мотора, штанги с валом внутри и режущего елемента. Крутящий момент через вал передается от мотора к режущей головке. В триммерах с изогнутой штангой роль вала выполняет тросик. Сама штанга прикреплена к редуктору бензинового мотора. На штанге находится управление двигателем, также может крепится ремень, для удобного использования триммера. Режущим элементом в бензокосилках используется леска, намотанная на триммерную головку или специальный нож, используемый для обрезки больших сорняков.

Главным и самым сложным агрегатом в триммере является двигатель. В бытовых и полупрофессиональных мотокосах применяют два вида двигателей — 2-х или 4-х тактные. В зависимости от вида бензомотора – отличается его заправка и обслуживание.

• 2-х тактные моторы не имеют своей системы смазки, поэтому работают не на чистом бензине, а на смеси бензина и масла. Последнее, попадая в камеру возгорания смазывает движущиеся компоненты двигателя.
• 4-х тактные двигатели смазываются маслом, находящемся в картере. Работают они на чистом бензине без примесей.

Ремонт бензокосы своими руками и обслуживание триммера можно проводить без сторонней помощи. Если требуется замена запчастей мотора или его настройка – тогда надо обратиться в ремонтную мастерскую.

Первый запуск в начале сезона

Поздней весной, когда начинается активное применение бензокосилок, перед началом работы, надо сделать осмотр и проверку на работоспособность вашего инструмента. Обязательно надо смазать крутящиеся детали, осмотреть и при надобности заменить режущие элементы (нож или леску). Проверьте наличие в бачке топливной смеси. Если вы сливали топливо в конце предыдущего сезона, не забудьте закачать топливо в мотор с помощью подсоса (если он имеется в двигателе).

Если вы впервые пользуетесь триммером – обязательно ознакомьтесь с инструкцией по эксплуатации. Такая инструкция должна прилагаться для каждой бензокосы.

Запуск большинства двухтактных двигателей довольно прост. Используйте процедуру, описанную в инструкции вашего триммера, если она отличается от следующего:

1. Переместите рычаг воздушной заслонки в положение «открыто». Триммер расположите на боку так, чтобы воздушный фильтр находился сверху.
2. Удерживайте или заблокируйте дроссель во включенном положении (дроссель должен удерживаться до тех пор, пока двигатель не прогреется).
3. Если устройство имеет переключатель включения / выключения, переместите его в положение включения (обычно обозначенное символом «I», а не «O»).
4. Сделайте резкие, быстрые рывки ручкой стартера до тех пор, пока вы не услышите, как двигатель попытается запустить. Это должно происходить между 1-6 рывками, но не более.
5. Прикройте дроссельную заслонку на половину и возобновите запуск стартера. Двигатель должен завестись после 2-6 дополнительных рывков. Если нет, переведите рычаг дроссельной заслонки в полное положение и еще раз потяните за ручку стартера. Верните рычаг на половину дросселя и потяните еще 3 раза.
6. После запуска двигателя продолжайте удерживать кнопку пуска нажатой и дайте ему прогреться в течение 10 секунд, затем отключите систему запуска.
7. Когда бензокоса разогреется, она должна перезапускаться с дросселем в прикрытом положении.

Ремонт китайской мотокосы. Первичная диагностика триммера.

На правильную работу двигателя и бензокосы в целом влияет огромное количество факторов, которые обычно связаны между собой. Если Вам не удается определить неисправность – обратитесь в проверенный сервисный центр.

Хотелось бы отметить, перед тем как приступать к разборке и серьезному ремонту, следует проверить элементарные расходные материалы. Эти «мелочи» часто влияют на работу и, возможно, ремонт триммера обойдется так сказать «малой кровью».

Свеча зажигания — отсутствие нагара, зазор электрода (0,5-0,6мм — либо согласно инструкции), хорошая искра

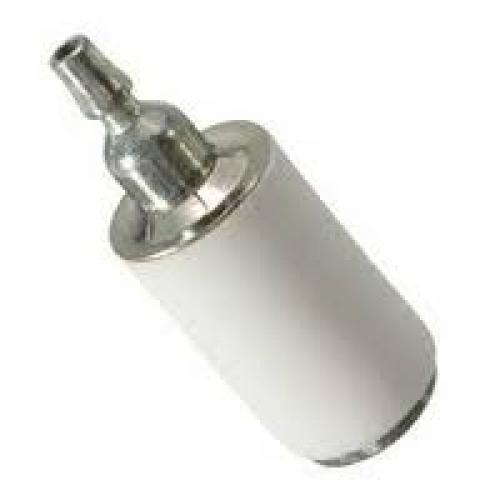

Топливный фильтр – отсутствие загрязнений, механических повреждений, хорошая пропускная способность. Периодическая замена согласно графику технического обслуживания в инструкции по эксплуатации

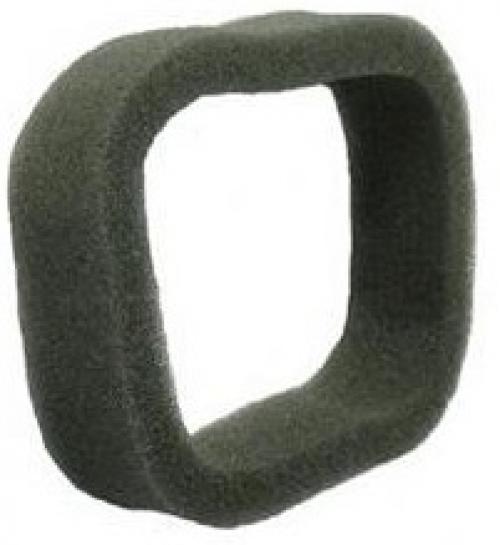

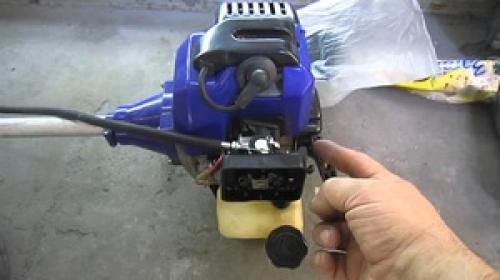

Воздушный фильтр – отсутствие опилок и загрязнений. Периодическая очистка в мыльном растворе и продувка под высоким давлением. Замена воздушного элемента согласно инструкции по экплуатации

Ознакомимся с другими возможными неисправностями:

1. Подсос воздуха в двигатель

Стоит отметить, что многие владельцы путают подсос воздуха с неисправностью карбюратора. Симптомы по дсоса воздуха в двигатель – сильное завышение оборотов, как кратковременное, так и постоянное. Либо коса просто отказывается заводиться.

Основные причины подсоса воздуха на китайском триммере:

• пропускает сальник коленвала (12*22*7мм малый) – со стороны стартера
• пропускает сальник коленвала (15*30*7мм большой) – со стороны маховика
• износ прокладок карбюратора
• трещина на адаптере карбюратора

Собственно, понять что именно из этого списка стало причиной подсоса воздуха на бензиновой косилке можно только путем детального осмотра. Откручивать, снимать и мучиться придется в любом случае, так что дальше по порядку.

Замена сальников китайского триммера.

Одной из главных причин подсоса воздуха в двигатель являются сальники коленчатого вала. Вообще эта проблема является самой распространенной на китайских триммерах и в некоторых случаях сальники начинают пропускать воздух уже в первый год службы. Всему виной некачественные резинотехнические изделия подобных косилок, ну и естественный износ тоже никто не отменял.

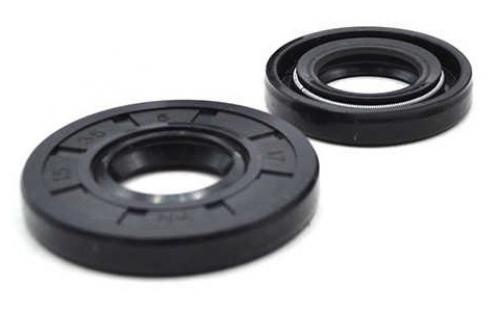

С двух сторон коленвала установлены сальники разного размера (12*22*7мм малый и 15*30*7мм большой). На сальники смело можно грешить, если он начинает «сопливить». Еще один показатель их неисправности — это плавающие обороты при работе на «горячую». Далее детально рассмотрим процесс замены.

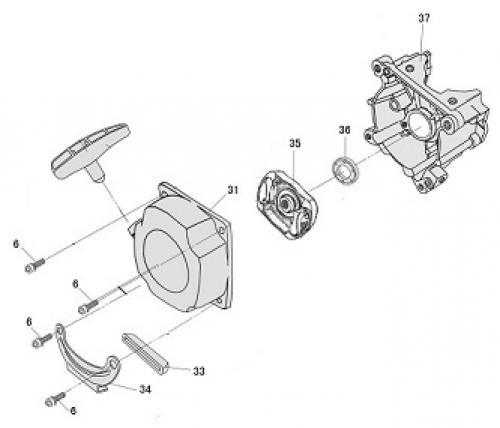

Замена сальника китайского триммера со стороны стартера:

Выкручиваем свечу зажигания, блокируем движение поршня стопором. Снимаем стартер (п.31). Головкой на 13мм откручиваем храповик стартера (п.35). Следы бензосмеси на сальнике, свидетельствуют о его необходимой замене. Тонкой плоской отверткой (шилом, или любым похожим предметом, что есть под рукой) извлекаем старый сальник (п.36), поддеваем его отверткой со стороны коленвала и снимаем его.

На внутреннюю поверхность нового сальника перед установкой наносим небольшое количества масла (можно масло, что используем для приготовления бензосмеси)

Продуваем и обезжириваем посадочное место под сальник, равномерно устанавливаем новый сальник.

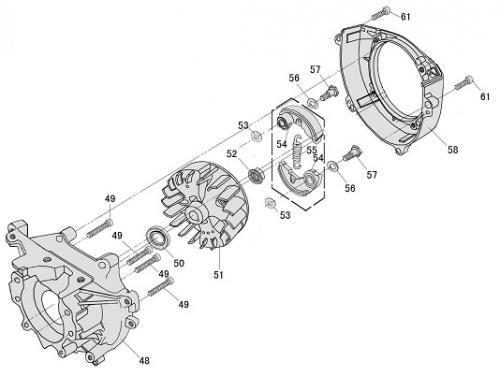

Замена сальника бензинового триммера со стороны маховика:

Выкручиваем свечу зажигания, блокируем движение поршня стопором.

Для удобства снимаем крышку картера (п.58) открутив 4 винта (п.61)

Откручиваем 2 винта крепления сцепления (п.57) с шайбами (п.56), снимаем сцепление в сборе и шайбы под ним (п.53)

Откручиваем гайку (п.52) маховика (п.51), но не до конца. Не сильным ударом по гайке «сбиваем его с коленвала». Откручиваем гайку, снимаем маховик и шпонку. Осмотрим поверхность сальника – следы влаги, либо влажных загрязнений, потертости и прочие повреждения на нем являются сигналом к его замене.

Тонкой плоской отверткой (шилом, или любым похожим предметом, что есть под рукой) извлекаем старый сальник (п.50), поддеваем его отверткой со стороны коленвала и снимаем его.

На внутреннюю поверхность нового сальника перед установкой наносим небольшое количества масла (можно масло, что используем для приготовления бензосмеси).

Источник: https://interior.ru-best.com/interer-dlya-doma/remont-trimmera-benzinovogo-svoimi-rukami-konstrukciya-benzokosy

Ремонт мотокос своими руками чертежи. Ремонт бензокосы своими руками — основные поломки их устранение

Бензокоса – один из главнейших инструментов дачников, да и вообще, владельцев частных домов. Основное предназначение данного агрегата в том, чтобы косить траву на приусадебном участке, превращая ее в красивый, мягкий идеальный газон. Но прежде чем начать работать, устройство нужно смазывать, то есть те детали, которые трутся в нем между собой, также необходимо заменить режущие части, и залить топливо в бак. Если выявлены проблемы с мотором, необходимо произвести ремонт бензокосы своими руками, а для этого нужно хорошенько понимать ее устройство и суть функционирования. Это все, как правило, излагается в руководстве пользователя, которое прилагается, когда Вы приобретаете бензопилу.

Как отремонтировать бензокосу, если не заводится мотор

В таком случае необходимо проверить, имеется ли топливо в баке. Обязательно используйте только качественный А-92 бензин для своего устройства, чтобы оно не ломалось и долго Вам прослужило. Приобрести топливо можно на любой автозаправочной станции. К примеру, там же, где Вы заправляете свой автомобиль. Если экономить и приобретать дешевое топливо, в результате может быть поломана цилиндро-поршневая группа, а ведь ее ремонт обходится владельцам косилок очень дорого! Он может составить целую третью часть от общей цены агрегата. Также очень важно, чтобы смесь из масла с бензином, была правильно приготовлена. В руководстве пользователя агрегата обязательно указываются пропорции, в которых следует готовить данную смесь. Не заготавливайте топливные смесь слишком большими объемами. Все дело в том, что если долго хранить ее в таком виде, она потеряет большинство своих свойств. Поэтому заливайте в бензокос свежие смеси.

Ремонт бензокосилок может потребоваться в случае загрязнения топливного фильтра, в результате чего работа двигателя будет затруднена. При обнаружении проблемы с запуском, проверяйте в каком состоянии фильтр топлива. Если будет необходимость, его следует заменить. Входящие патрубки не должны быть ни в коем случае без фильтра топлива!

Воздушный фильтр также необходимо проверять. Если он слишком загрязнен, его необходимо снять, промыть топливом и установить обратно. Если Вы находитесь дома или на собственной даче, этот фильтр, конечно, промывается водой, можно даже применять моющие средства. Далее фильтр нужно хорошо прополоснуть, отжать и высушить. Когда он высох, следует его совсем немного смочить маслом, которое Вы используете для готовки смеси топлива. Если нанесли слишком много масла, не страшно, излишки можно убрать, сжав фильтр хорошенько руками, как-бы выжать. Снятую крышку необходимо установить на место и прикрепить.

Двигатель может не заводиться, если все вышеперечисленные методы проверены и проделаны. В таком случае, стоит произвести регулировку оборотов в холостую при этом подкручивать карбюраторный винт. В

Как быстро запустить бензокосу

И так, расскажем Вам о способах запуска устройства, если Вам уже необходимо производить работы!

1. Ремонт карбюратора бензокосы. Положите на один из боков устройство так, чтобы воздушный фильтр смотрел «вверх». Если именно так расположить агрегат, смесь попадает именно в карбюратор (а точнее его низ). Прежде чем запускать двигатель, следует снять воздушный фильтр, после чего залить в карбюратор буквально немного смеси, а затем установить детали обратно. В таком случае мотор заведется буквально очень быстро.

2. Если 1-й вариант все же не сработает, значит, суть поломки заключается в свечах. Их следует проверить, выкрутив, насколько они работоспособны. Камеру сгорания слеудет тщательно просушить. А свечу, которая не подает никакого признака работоспособности, следует обязательно заменить.

3. Возможен и такой способ. Необходимо закрыть воздушную заслонку и дернуть разок за ручку. После этого нужно открыть заслонку и пару раз дернуть стартер. Так необходимо повторять до 5-ти раз.

Некоторые люди настолько сильно дергают ручку, в результате необходимо ремонтировать стартер бензокосы.

Эксплуатация

Обязательно, самое главное, соблюдайте в строгом порядке правила, написанные в инструкции пользователя устройства, которая прилагается к каждому агрегату, при покупке в магазине. И тогда Вам не будет страшен ни ремонт редуктора бензокосы, ни любые иные виды поломок!

Устройство двухтактного двигателя триммера. Двухтактный двигатель: устройство и принцип работы, отличия от четырехтактного

Двигатели внутреннего сгорания построены по одному принципу – энергия сгорания топлива превращается в кинетическую энергия вращения. Существуют два типа моторов – двухтактные и четырехтактные. Оба обладают своими преимуществами и недостатками, попробуем разобраться в чем отличия.

Схема устройства двухтактного двигателя

Принцип работы ДВС

Рабочий цикл двухтактного двигателя состоит из впуска и выпуска происходящего за один оборот коленчатого вала, тогда как 4-х тактный имеет следующие циклы — впуск, сжатие, рабочий ход, выпуск. И протекают они за два оборота. В двигателе с 4 тактами впуск и выпуск осуществляются в виде разных процессов, в двухтактнике они совмещены со сжатием топливной смеси и расширением рабочих газов. Принцип действия двухтактного двигателя:

1. Первый такт – сжатие. Происходит движение поршня от нижней мертвой точки, при этом вначале закрывается продувочное окно. Отработанные выхлопные газы выводятся через выпускное отверстие. В этот момент в кривошипной камере под днищем поршня образуется область разрежения, куда поступает обогащенная топливная смесь из карбюратора (инжектора). Эта порция свежего воздуха выталкивает остатки выхлопных газов в выпускной коллектор . В момент наивысшего положения поршня происходит воспламенение смеси от свечи зажигания .
2. Второй такт – рабочий ход или расширение. Температура и давление газов в камере сгорания резко увеличивается, под его действием поршень начинает движение к нижней мертвой точке, совершая полезную работу. Повышенное давление в кривошипной камере перекрывает впускной клапан, препятствуя попаданию отработанных газов в карбюратор. Через систему выпускных окон отработавшие газы уходят в глушитель , а через продувочное окно начинает поступать свежая горючая смесь в камеру сгорания. В самой нижней точке действие второго такта заканчивается и процесс повторяется.

Источник: https://detali-interera.ru-land.com/novosti/remont-trimmera-svoimi-rukami-konstrukciya-benzokosy

Самостоятельный ремонт бензинового триммера. Ремонт триммера своими руками

Обычно бензотриммеры используются в летний период. Перед началом эксплуатации инструмент необходимо привести в рабочее состояние, то есть смазывать все детали, сменить режущие гарнитуры, а также залить в бак топливную смесь.

Но может возникнуть такая неприятная ситуация, когда двигатель совсем не хочет заводиться и сразу глохнет, он не в состоянии набрать большое количество оборотов. В таком случае необходимо найти причины неполадки и устранить все неисправности .

Не все люди прежде имели дело с подобным оборудованием, а потому задаются вопросом о том, как произвести ремонт триммера своими руками. Чтобы самостоятельно провести ремонт бензокосы, следует разобраться в её устройстве, а также принципе работы.

Это информация обычно предоставляется в специальном руководстве по эксплуатации , которое выдают при покупке. Необходимо проверить его наличие перед покупкой бензокосы. Если приобрели импортный инструмент, то всё равно инструкция должна быть написана на русском языке, в ином случае лучше не покупать такой прибор и поискать такой, в котором можно разобраться, не прибегая к помощи интернета и переводчика.

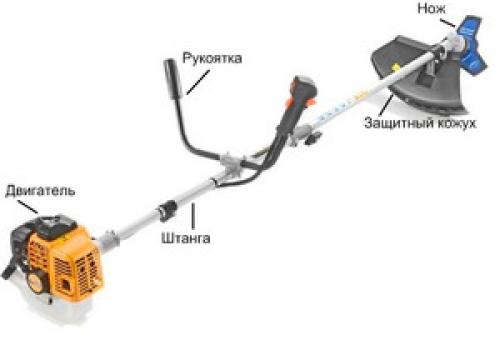

Устройство бензокосы

Длинная штанга крепится к редуктору двухтактного двигателя внутреннего сгорания. Внутри штанги располагается вал, при помощи которого передаётся крутящий момент от мотора к режущей части.

Леска или нож вращается с частотой примерно 10000−13000 оборотов в минуту . В защитном корпусе редуктора имеются отверстия, в которые при помощи специального шприца подаётся смазка. Чтобы было удобно эксплуатировать инструмент, он оснащается специальным ремнём, который можно перекинуть через плечо.

Леску толщиной от 1,6 до 3 мм , которую самостоятельно располагают в триммерной головке. Во время покоса травы леска будет подвергаться большому износу, а потому желательно приобретать её большим рулоном. Замена будет производиться довольно лёгким способом: её можно намотать такого же диаметра на шпульку или просто установить новую катушку, которая уже продаётся с готовой и правильно намотанной леской.

Если меняете ее вручную, то для начала внимательно посмотрите, как она крепилась первоначально, чтобы в точности повторить обмотку. Чтобы правильно зарядить новую нитку, необходимо отмерить установленный кусок и сложить таким образом, чтобы один конец был длиннее второго на 15 см. Петлю следует заводить в прорезь, которая имеется на катушке, а после начать наматывать леску по направлению стрелки.

Ножи, которые устанавливаются для покоса бурьянов , мелких кустарников или жёсткой травы. Ножи имеют разную форму, а также их количество может различаться в зависимости от цели.

Если имеется U-образная, D-образная или T-образная рукоятка, то на ней должны быть расположены рычаги управления устройством . Режущий механизм ограждается при помощи специального кожуха. Заправлять мотокосы необходимо смесью из масла и бензина, она заливается в бак. Устройство полупрофессиональных и бытовых кос, снабжённых четырехтактным бензиновым двигателем, будет немного отличаться.

Схема заправки тоже немножко изменится, поскольку в первом случае масло придётся заливать в картер, а бензин — в бак. Во втором же варианте бензин и масло смешиваются в установленной пропорции и заливается в бак.

Видео ремонт бензокосы своими руками: разбор неисправностей и методов их самостоятельного устранения
