Основные технологии усиления фундамента зданий. Буронабивные сваи – особенности использования

Основные технологии усиления фундамента зданий. Буронабивные сваи – особенности использования

Ключевой недостаток технологии – это ограничение места монтажа конструкции. При установке буронабивных свай используются поперечные балки большой длины, которые подаются под конкретным углом под фундамент. Этот угол рассчитывается геодезистами.

Бурение отверстий сопровождается сотрясением почвы, а потому выполнять это самостоятельно запрещено, ведь в таких случаях возможен выброс рыхлой почвы. А это – дополнительная усадка грунта, которую нельзя допускать.

Вертикальные буровые скважины более практичны, но стоят существенно дороже. Они устанавливаются вдоль основания, соединяются специальной железобетонной балкой и дополнительно армируются. При монтаже сразу нескольких таких свай, рекомендуется использовать попарно армирование с целью обеспечить более прочную конструкцию, особенно при воздействии мягких почв. Такую технологию нельзя использовать для усиления несущих колонн.

Усиление основания здания с помощью буронабивных свай : 1 – буронабивные сваи; 2 – анкеры; 3 – балка; 4 -фундамент здания; 5 – замоноличиваемая заделка балки.

Такая технология пользуется популярностью, но далеко не всегда себя оправдывает. Ведь ее запрещено использовать в старых городах, где есть старинные здания, архитектурные комплексы и прочие сооружения культурного наследия.

Повреждение фасадов и фундаментов из-за вибрации и смещения за счет буровых столбов приведет к их деформации и разрушению. Поэтому, буронабивные сваи больше практикуют в промышленных зонах, а также в городах молодой постройки с железобетонными фундаментами свайной или монолитной конструкции, но не кирпичной или каменной.

Конструктивные решения для усиления фундаментов. Способы укрепления основания дома

Все здания подразделяются на: кирпичные, каменные, деревянные. К примеру деревянный дом можно поднять или передвинуть. Это неприменимо, если встает вопрос как укрепить фундамент кирпичного дома или каменного. Все дома отличаются цоколем, характером ремонтных работ, проводимых в соответствии с проектом постройки.

Укрепление свайного фундамента

Перед тем, как усилить фундамент, нужно определить какие неисправности имеют сваи здания (просели, провалились, изменили форму).

Усиление фундамента дома буронабивными сваями Источник pinterest.pt

Для выяснения забивают сваю около фундамента, чтобы определить достаточную глубину нахождения основных свай. Потому, что в начале строительных работ заглубление свай могло не достигнуть точки промерзания грунта, и не было упора при их вкручивании. При изменении форм свай, их заглубляют до твёрдого грунта. При обвале, под сваями размещают деревянные или металлические подкладки.

Замена отдельных свай

Чаще всего для старых деревянных построек использовался свайный бревенчатый фундамент. Под долголетним воздействием влаги на эти элементы основания, они повреждались и становились менее прочными. Чтобы произвести замену таких бревенчатых свай, здание приподнимается домкратами, извлекается бревно, а на его место устанавливается новая свая.

Перед поднятием строения, подкладывают прочные доски для упора домкрата, чтобы он не углублялся в землю от нагрузки, а поднимал здание. Между строением и домкратом тоже должна быть прослойка из древесины.

На дно отверстия от извлечённого старого бревна заливают бетон для укрепления новой сваи. Потом, в течение нескольких дней раствор должен засыхать, после этого устанавливается новая опора.

Чтобы сваи не «ушли» в сторону нужно дождаться полного высыхания раствора Источник miremonta.ru

Такой метод подходит, если нужно заменять только отдельные брёвна (2-4 шт.), для замены всего основания используют буронабивные или винтовые сваи. Поэтому перед заменой тщательно изучают состояние фундамента, чтобы вскоре не пришлось и его менять.

Усиление фундамента обоймами. Усиление фундаментов железобетонной обоймой

Метод усиления фундаментов зависит от многих факторов, среди которых основными являются: качество грунта основания, наличие и характер грунтовых вод, особенности конструкции существующих фундаментов, глубина их заложения, материал и конструкция стен здания, величины нагрузок, которые они передают. Одним из популярных методов является усиление фундаментов железобетонной обоймой. Способ, основанный на взятии существующей конструкции в армированную обойму из бетона толщиной 50-100 мм, как правило, применяется для фундаментов неглубокого заложения.

В каких случаях выполняется усиление фундаментов железобетонной обоймой

Усиление необходимо осуществлять при выявлении в конструкции фундамента таких нарушений:

• нарушение целостности защитного слоя, оголение и коррозия арматуры;
• разрушение кладки бутовых фундаментов;
• обнаружение существенных трещин и сколов, снижающих эксплуатационные характеристики фундаментов;
• механическое повреждение фундамента при выполнении работ.

Усиление фундаментов железобетонной обоймой может осуществляться для увеличения их несущей способности, в случае планирования реконструкции здания, надстройки этажей, установки на перекрытия тяжелого инженерного оборудования. Метод позволяет повысить срок эксплуатации и надежность конструкции. Обойма монтируется на фундаменты ленточного типа (с двух сторон) и столбчатого (с четырех).

Технология усиления фундаментов железобетонной обоймой

Конструктивно железобетонная обойма состоит из арматуры и слоя бетона, обрамляющего существующий фундамент. Арматура, помимо выполнения своей основной функции, служит также для связи конструкции усиления со старой фундаментной конструкцией. Работы по усилению выполняются в следующей последовательности:

• выполняются контрольные шурфы для обмеров и обследования технического состояния фундамента, по результатам которого назначается способ усиления;
• разрабатывается проект усиления фундаментов железобетонной обоймой с определением толщины слоя бетона, диаметра и шага арматуры, схемы армирования и порядка выполнения работ;
• на выбранном участке вокруг фундамента отрывается котлован и выполняется крепление откосов;
• поверхность существующего фундамента очищается;
• выполняется монтаж арматурного каркаса и закладных;
• производится установка опалубки и выполняется заливка бетона;
• после набора бетоном прочности опалубка разбирается;
• выполняется гидроизоляция и обратная засыпка;
• операция повторяется на следующем участке.

Особенности усиления фундаментов железобетонной обоймой с уширением подошвы

Усиление фундамента может выполняться также с уширением его подошвы. При этом давление, передаваемое конструкцией на основание, распределяется более равномерно, что позволяет в некоторой степени компенсировать недостаточную несущую способность грунта. Банкеты уширения и существующая подошва должны иметь жесткое сцепление. Размер уширения определяется по расчету на основании данных инженерно-геологических изысканий и фактических нагрузок от здания. Стоимость усиления фундаментов железобетонной обоймой с уширением подошвы выше, но в определенных случаях эти затраты более чем оправданы.

Усиление фундаментов железобетонной обоймой в Ростове

От правильности расчета усиления и качества выполнения работ зависит прочность и долговечность всего здания, поэтому к выбору подрядной организации необходимо подойти ответственно. В Ростове и области компанией, имеющей штат высококвалифицированных специалистов, современное оборудование и значительный опыт усиления зданий и сооружений , является ПроектДон.

Наши инженеры в кратчайшие сроки выполнят осмотр существующего фундамента и обследуют проблемные места. По результатам обследования мы предложим клиенту наиболее надежные и экономичные решения по усилению конструкций.

Для получения более детальной информации звоните 8 (961) 295 28 55 .

Источник: https://interer-stil.ru-land.com/novosti/tehnologiya-remonta-i-usileniya-fundamentov-usilenie-fundamenta-osnovnye-rekomendacii-i

Реконструкция фундаментов и Усиление оснований. Вымывание раствора из кирпичной или бутовой кладки фундамента

Одной из причин, по которым происходит разрушение фундаментной кладки, является изменение химического состава и давления подземных вод. Из-за прорвавших канализационных и технологических сетей в грунт попадает большое количество агрессивных жидкостей, разъедающих кладочный раствор и кирпич.

Ситуация усложняется тем, что неизвестна степень поражения основания здания. Нередко фундаментная лента сохраняет первоначальное положение только за счет бокового давления грунтовых масс. Поэтому, если первые полметра пробивки шурфа указывают на то, что имеет место расслоение кладки из бута или кирпича, ширину проходки уменьшают до 50-60 см.

После того как будет достигнута подошва фундамента, оценивают степень поражения. Диагноз кислотной эрозии фундамента подтверждается, если отдельные камни просели в рядах, кладочный раствор частично отсутствует, появились щели.

Ремонт фундамента выполняется следующим образом:

• В пробитых шурфах с помощью домкратов устанавливают опорные стойки, удерживающие кладку от обрушения, в противном случае попытка ремонта может привести к «складыванию» несущей ленты;
• Не разбирая фундаментную кладку, аккуратно выдувают и очищают швы от старого раствора. Для ремонта важно восстановить прочность ленты фундамента, поэтому, чем больше мусора будет удалено, тем прочнее получится новая связка;
• Размечаются точки сверления для заливки скрепляющего раствора. Для ремонта цементно бутовых стен фундамента лучше всего подойдет специализированный силикатно–полизоцианитный раствор;
• Через щели и просверленные отверстия подают скрепляющий раствор сначала самотеком, затем под давлением 1,5-2 Ат.

Совет! В домашних условиях для ремонта стен можно использовать акриловые грунтовки.

После первичного схватывания фундаментную кладку продувают цементным молочком под давлением 5-7 атм. В ходе ремонта здания поверхность стены периодически обмазывается бетонным раствором и продувается струей раствора. Важно, чтобы цементно-песчаная смесь максимально проникла в щели и трещины фундаментной ленты. В этом случае для ремонта фундамента кирпичного дома своими руками потребуется воздушный компрессор высокого давления или специальная установка для тонкретирования стен.

Если фундамент выполнен по технологии бетонной отливки, то ремонт трещин выполняется методом тонкретирования. Бетонный раствор первоначально вводится через просверленные отверстия с помощью тонких трубок – инъекторов, затем вся фундаментная поверхность обрабатывается раствором жидкого стекла и бетона под давлением 20-25 атм. Если попытаться выполнить ремонт кладки обычным оштукатуриванием, то лента отслоится и разрушится.

Усиление фундаментов инъецированием дает наилучший результат при ремонте зданий из бутовых и кирпичных кладок, в остальных случаях нужно будет дополнительно укреплять грунтовые пласты, прилегающие к подошве и боковым поверхностям ленточного фундамента.

После завершения восстановления несущей способности ленточного основания здания обязательно нужно сделать ремонт гидроизоляции фундамента. Для этого потребуется выполнить просушивание стен, провести обработку праймером и наплавить рулонную или битумную гидроизоляцию. Фундаментные пазухи выстилаются полимерной пленкой, на дно укладывается дренажная труба, отсыпается гравийный отсев, песок и выполняется глиняный затвор. В результате ремонта большая часть воды и грунтовой влаги будет надежно отведена от стен здания, что только увеличит срок службы фундамента.

Методы усиления фундаментов. Способы усиления ленточных фундаментов

Перечислим основные способы усиления ленточных фундаментов, применяемые сегодня на практике строителями:

Усиление фундаментов торкретированием. Вдоль фундамента участками (захватками) отрывается траншея, поверхность фундамента тщательно очищается, на ней делаются насечки, глубиной не менее 15 мм, а затем наносится бетон с применением бетонной пушки.

Укрепление фундаментов цементацией. Без проведения земляных работ специальными механизмами через каждые 0, 5–1 м по периметру (или только на определенном проблемном участке) бурят шурфы в грунте и фундаменте, и с помощью специальных инъекторов под большим давлением подают раствор бетона; он заполняет пустоты и трещины фундамента и частично пространство между фундаментом и грунтом.

Усиление фундаментов железобетонными обоймами. Фундамент открывается участками, очищается, грунт основания уплотняется домкратами, монтируется каркас арматуры и заливается бетоном.

Усиление фундамента буронабивными сваями. Производится вертикальное бурение скважин сквозь опорную плитную часть фундамента, закладывается и перевязывается арматура сваи с арматурой фундамента, заливается и трамбуется бетон.

Усиление фундамента сваями . Пол основание фундамента домкратом вдавливаются составные железобетонные сваи.

Усиление фундаментов буроинъекционными сваями. Фундамент пробуривается в нескольких местах насквозь скважинами небольшого диаметра под углом к вертикали и не проектную глубину. Закладывается арматура и под давлением закачивается бетон.

Усиление фундамента железобетонной рубашкой. Усиление фундамента железобетонной обоймой

Это лёгкая и удобная технология, которая подходит для укрепления фундаментов неглубокого залегания. Её под силу сделать самостоятельно.

Усиление фундамента железобетонной обоймой — простая и доступная технология, помощью которой можно легко отремонтировать деформированный фундамент самостоятельно

Для работ нужен бетон марки 400, арматура Ø 16–18 мм, проволока, анкеры и инъекционные трубки (если предусмотрено их использование).

1. По периметру здания выкапывают траншею на глубину, равную глубине фундамента плюс 50 см и шириной около метра. Стенки основания очищают от грязи и промывают цементным молочком.
2. По высоте фундамента в шахматном порядке высверливают отверстия. В них забивают арматурные прутки так, чтобы они выступали за стенки основания на 15 см. Крепят к ним арматурный остов.


   Арматурный каркас крепится к основному фундаменту с помощью прутов арматуры, вбитых в специально высверленные отверстия

3. Монтируют опалубку и заполняют её внутреннее пространство бетонным раствором.

Получается железобетонный пояс (обойма), который жёстко фиксирует фундамент и предотвращает его дальнейшую деформацию. Если несущая способность первоначального основания недостаточна, обойму выполняют с уширением в нижней части.

Для бутовых оснований с большим количеством пустот используют инъекционные трубки, установленные в фундаменте так, чтобы они выходили на 35–40 см за стенки обоймы. Через них в полость фундамента нагнетают цементный раствор после полного застывания обоймы. Раствор заполняет пустоты и схватывается с поверхностью фундамента, а обойма образует дополнительный контур, обеспечивающий целостность и прочность основания. Через два-три дня инъекционные трубки обрезают.

Способы разгрузки и усиления фундаментов эксплуатируемых зданий. Причины, вызывающие необходимость усиления оснований и фундаментов

Долговечность жилых зданий, их соответствие назначению во многом определяются состоянием оснований и фундаментов. Система основание - фундамент является наиболее сложной в моделировании и предвидении ее функционирования в процессе возведения и особенно эксплуатации зданий и сооружений. Эта система в эксплуатационных условиях постоянно испытывает одновременное, зачастую трудно учитываемое воздействие многих факторов, из которых наиболее значительными являются изменения свойств основания, природные явления и воздействия, связанные с деятельностью человека.

Нарушения нормальной работы оснований и фундаментов встречаются довольно часто, и хотя обычно не происходит полного разрушения зданий и сооружений, но наблюдаются разного рода деформации, перекосы, трещины, которые без устранения причин их появления и невыполнения в срок ремонтных работ могут привести к самым серьезным последствиям, вплоть до аварий.

Основными причинами деформации фундаментов и оснований, вызывающими необходимость их усиления и реконструкции, являются:

увеличение нагрузок на фундаменты - вызывается необходимостью установки нового оборудования (как правило, более мощного и с большим весом), надстройкой существующих жилых зданий и их сооружений при реконструкции, капитальном ремонте и т. д. Зачастую бывает сложно отобрать монолиты из-под фундамента или испытать грунт на месте. Следует иметь в виду, что, по опытным данным, расчетное сопротивление грунтов, уплотненных действием нагрузки от существующего здания, можно увеличить до 40% при удовлетворительном состоянии самого здания. При этом осадки не должны превосходить 30…40% предельных значений;

недостаточная прочность материала фундаментов - может быть обусловлена неудовлетворительным качеством строительно-монтажных работ (дефекты бетонирования, замораживание), действием агрессивных грунтовых вод, особенно при наличии блуждающих токов;

ухудшение условий устойчивости оснований и увеличение их деформативности вследствие изменения уровня грунтовых вод, замачивания основания атмосферными и производственными водами, пучение грунтов при промерзании и т. д.;

развитие недопустимых деформаций вследствие строительства или реконструкции новых жилых зданий или сооружений рядом с существующими, ошибок проектировщиков, некачественной оценки инженерно-геологических условий строительной площадки и др.

Расчет и проектирование фундаментов в настоящее время происходит на достаточно высоком научно-техническом уровне, и ошибки практически исключены. Однако недостатки при разработке чертежей все же имеются, что нередко происходит из-за нечеткого выполненных инженерно-геологических изысканий, неполного учета эксплуатационных факторов, недостаточной оценки влияния расположенных вблизи зданий и подземных коммуникаций и несоблюдения правил проектирования в особых условиях строительства. Иногда инженерно-геологические изыскания для проектирования фундаментов проводятся значительно раньше начала строительства, а к моменту разворота работ условия на площадке по каким-либо причинам изменяются. В некоторых случаях при инженерно-геологических изысканиях на строительной площадке выполняется недостаточное число геологических выработок, что при наличии разнородности грунтов приводит к неточности исходных предпосылок. Все еще имеются случаи неточности при определении физико-механических и прочностных характеристик грунтов и при принятии расчетных схем фундаментов.

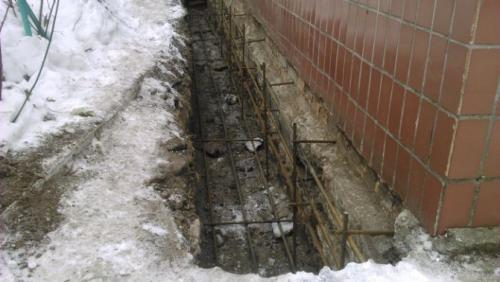

Усиление ленточного фундамента. Потребность усиления фундамента

Усиление ленточного фундамента – это очень важное и ответственное решение по отношению к долговечности вашего дома

Если ваша основная цель – это прочный и надежный дом, то первое, что вы обязаны делать, это следить за состоянием его основания и фундамента. Так как ленточный тип самый популярный на сегодняшний день, то мы как раз все вопросы будет рассматривать на его примере. Стоит заметить, что постройки этого вида предусматривают дополнительные крепления, которые могут монтироваться как при возведении здания, так и после завершения строительства.

Внимание! Укрепление фундамента после его возведения займет намного больше сил, чем заняться этим процессом во время строительства. Это очень экстремальный вариант развития событий, так как проект был заготовлен для одного формата основания, но приходиться пересматривать его.

Когда совершать усиление фундамента после окончания стройки, то процесс потребует больших денежных затрат. Поэтому специалисты данной отрасли советуют подумать об этом при проектировании дома, но, к сожалению практика показывает, что все-таки рекомендациям люди прислушиваются очень редко.

Давайте все-таки выясним, почему может возникнуть потребность данных работ для дома. Итак, первое – это достройка дома, второе – если на постройке появились трещины. Также следует сюда добавить негативное воздействие морозов на структуру здания и различного рода механические повреждения.

Усиление ленточного фундамента сваями. Усиление фундаментов буронабивными сваями (ч. 1)

Широкое распространение получило усиление фундаментов мелкого заложения выносными буронабивными сваями, которые так же, как и вдавливаемые сваи, передают нагрузку от здания на лежащие ниже прочные грунты. Буронабивные сваи могут использоваться при усилении ленточных и столбчатых фундаментов, при этом располагают их относительно существующего фундамента так же, как и вдавливаемые сваи.

При усилении ленточных фундаментов буронабивными сваями выполняют следующие этапы работ (рис. 4.18):

• I — вдоль стен разрабатывают шурфы или траншеи и устанавливают крепления; в стене над обрезом фундамента пробивают продольную борозду (штрабу), которая промывается, и в нее на растворе укладывают металлическую разгрузочную балку. Балку перед установкой обматывают проволокой. После установки балка может быть забетонирована;
• II — производят бурение скважин, монтируют арматурные каркасы и бетонируют сваи. Бурение выполняют ручным или механизированным способом в зависимости от стесненности площадки и габаритов оборудования;
• III — пробивают сквозные отверстия в существующем фундаменте, устанавливают металлические поперечные балки, необходимые для задавливания свай в грунт и включения их в работу. Поперечные балки необходимы также для более надежного сопряжения ростверка с существующим фундаментом;
• IV — производят задавливание свай в грунт домкратами и заклинивание балок;
• V — устанавливают опалубку и бетонируют ростверк, который выполняется прерывистым или сплошным по всей длине фундамента; в последнем случае достигается более жесткое сопряжение. После схватывания бетона крепление и опалубку снимают, а траншею засыпают грунтом с тщательным трамбованием.
