Обозначения труб полипропиленовых труб. О цифровых и буквенных символах

28.12.2019 в 19:35

Обозначения труб полипропиленовых труб. О цифровых и буквенных символах

На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.

Есть несколько характеристик, на которые указывает обозначение полипропиленовых труб.

  • Давление . Единица измерения – кг\см2. Обозначается как PN. Показывает, сколько времени труба работает нормально при поддержании тех или иных характеристик .

Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25 . Такие варианты нужны для подачи горячей воды, систем отопления.

Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.

  • Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.
  1. Al – алюминий.
  2. PEX – обозначение сшитого полиэтилена.
  3. PP-RP. Это полипропилен, поддерживающий высокое давление.
  4. PP – Обычные разновидности полипропиленового материала.
  5. HI – огнестойкая продукция.
  6. TI – термоизолированный вариант.
  7. M – обозначение многослойности.
  8. S – значок для однослойных структур.

Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются :

  1. Наличия или отсутствия сертификатов.
  2. Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
  3. Изготовителей.
  4. Толщины стенок и сечения.

Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности .

Обозначение полипропиленовых труб на чертежах. О цифровых и буквенных символах

На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.

Обозначение полипропиленовых труб на чертежах. О цифровых и буквенных символах

Есть несколько характеристик, на которые указывает обозначение полипропиленовых труб.

Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25. Такие варианты нужны для подачи горячей воды, систем отопления.

Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.

  • Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.
  1. Al – алюминий.
  2. PEX – обозначение сшитого полиэтилена.
  3. PP-RP. Это полипропилен, поддерживающий высокое давление.
  4. PP – Обычные разновидности полипропиленового материала.
  5. HI – огнестойкая продукция.
  6. TI – термоизолированный вариант.
  7. M – обозначение многослойности.
  8. S – значок для однослойных структур.

Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются:

  1. Наличия или отсутствия сертификатов.
  2. Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
  3. Изготовителей.
  4. Толщины стенок и сечения.

Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности.

Обозначение полипропиленовых труб на чертежах. О цифровых и буквенных символах

Маркировка полипропиленовых труб и фитингов. Маркировка труб из полипропилена: подробная расшифровка

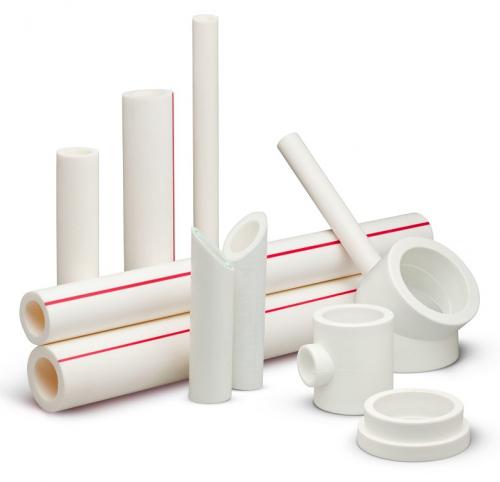

Полипропиленовые трубопроводы неслучайно пользуются все большей популярностью у домашних мастеров и монтажников-профессионалов. Трубы из полипропилена обладают целым рядом достоинств, благодаря которым они постепенно вытесняют продукты из традиционных материалов. Выбор пластиковых труб сегодня просто огромен и все изделия различаются по своим характеристикам и назначению. Выяснить, какие из них подойдут для системы отопления, холодного или горячего водоснабжения, вентиляции, поможет расшифровка маркировки полипропиленовых труб.

Обозначения труб полипропиленовых труб. О цифровых и буквенных символах 02

«Считываем» информацию

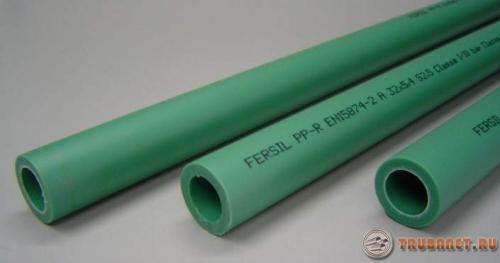

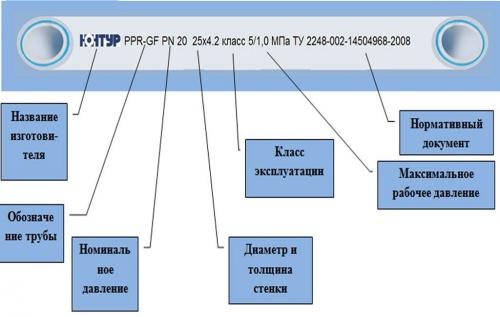

Если взять в руки, можно увидеть на ней длинный ряд символов, аббревиатур и цифр. Давайте разберемся, что они обозначают. Подробная расшифровка – на изображении ниже.

Маркировка полипропиленовых труб и фитингов. Маркировка труб из полипропилена: подробная расшифровка

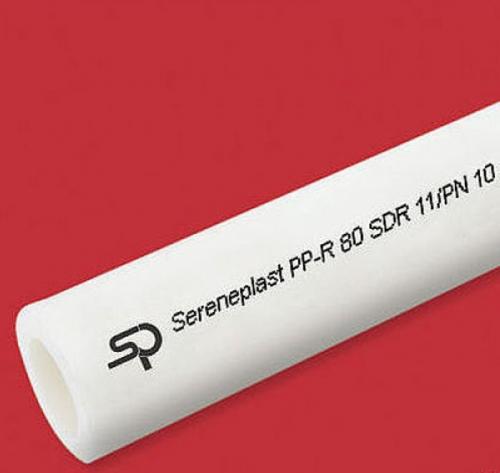

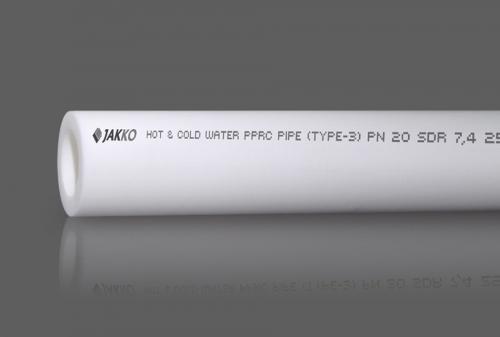

  • На первом месте обычно стоит название фирмы изготовителя.
  • Далее идет обозначение типа материала, из которого выполнено изделие: РРН, PPR, PPB.
  • На трубной продукции обязательно указывается рабочее давление, которое обозначается двумя буквами – PN, – и цифрами – 10, 16, 20, 25.
  • Несколькими числами указаны диаметр изделия и толщина стенки в миллиметрах.

Маркировка полипропиленовых труб и фитингов. Маркировка труб из полипропилена: подробная расшифровка

  • На отечественных модификациях может обозначаться класс эксплуатации по ГОСТу.
  • Максимально допустимое.

Дополнительно указываются:

  1. Нормативные документы, в соответствии с которыми изготовлена трубная продукция, международные регламенты.
  2. Знак качества.
  3. Информация о технологии, по которой выполнено изделие, и классификация по MRS (минимальная длительная прочность).
  4. 15 цифр, содержащих информацию о дате производства, номере партии и т. д. (последние 2 – год выпуска).

Маркировка полипропиленовых труб и фитингов. Маркировка труб из полипропилена: подробная расшифровка

А теперь остановимся подробнее на самых важных характеристиках полипропиленовых труб, указанных в маркировке.

Материал и область применения

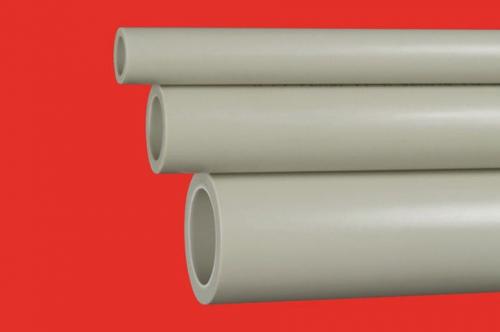

Изготовители из разных стран пользуются немного различными обозначениями, но маркировка PP обязательно будет присутствовать, демонстрируя, что труба изготовлена из полипропилена. Дополнительные буквы или цифры указывают на конкретный тип этого материала, имеющий свои свойства.

  1. РPН (РР-тип 1, РР-1) – труба изготовлена из гомополимера. Ввиду особенностей этой разновидности полипропилена она предназначена только для холодной воды, а также для вентиляции.
  2. РРВ (РР-тип 2, РР-2) – изделие выполнено из блоксополимера. Может использоваться для холодного водоснабжения и в низкотемпературных видах систем отопления.
  3. PPR (РР-2, PPR, PP-random, PPRC) – труба сделана из рандом-сополимера. Изделия с такой маркировкой наиболее распространены благодаря своей универсальности. За счет повышенной термостойкости могут использоваться в отопительных системах любого вида, а также для подачи горячей и холодной воды в квартиры и дома.

Маркировка полипропиленовых труб и фитингов. Маркировка труб из полипропилена: подробная расшифровка

Номинальное давление

Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.

  • PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.

Маркировка полипропиленовых труб и фитингов. Маркировка труб из полипропилена: подробная расшифровка

  • PN16.   Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.

Маркировка полипропиленовых труб и фитингов. Маркировка труб из полипропилена: подробная расшифровка

  • PN20. Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.

Маркировка полипропиленовых труб и фитингов. Маркировка труб из полипропилена: подробная расшифровка

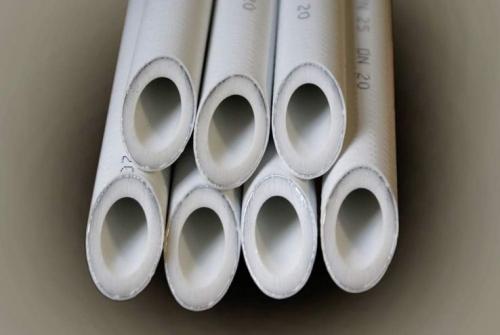

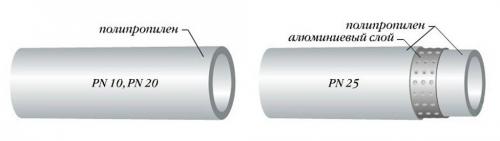

  • PN25.   Это изделие имеет принципиальное отличие от предыдущих типов, посколькуили стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.

Маркировка полипропиленовых труб и фитингов. Маркировка труб из полипропилена: подробная расшифровка

Класс эксплуатации

При выборе полипропиленовых изделий отечественного производства назначение трубы подскажет класс эксплуатации по ГОСТ.

  • 1 класс – изделие предназначено для горячего водоснабжения при температуре 60 °С.
  • 2 класс – ГВС при 70 °С.
  • 3 класс –  для напольного отопления, использующего низкие температуры до 60 °С.
  • 4 класс – для напольной и радиаторной систем отопления, в которых используется вода до 70 °С.
  • 5 класс – для радиаторного отопления с высокими температурами – до 90 °С.
  • ХВ – холодное водоснабжение.

Размеры

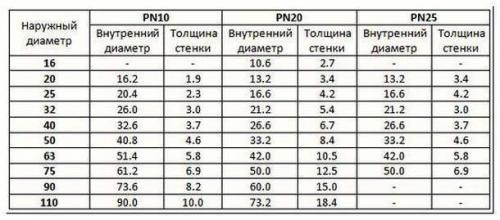

Размеры труб из полипропилена варьируются в широких пределах. Значения внешнего и внутреннего диаметра, толщины стенки можно найти в следующей таблице.

Маркировка полипропиленовых труб и фитингов. Маркировка труб из полипропилена: подробная расшифровка
